Loddepastainspektion (SPI) er en kritisk del af moderne Surface-Mount Technology (SMT) samling. Der er dog tilfælde, hvor SPI muligvis ikke er nødvendig. Uanset om det skyldes lave produktionsvolumener, enkle designs eller specifikke fremstillingsprocesser, kan nogle scenarier omgå dette automatiske inspektionstrin. Denne artikel udforsker situationer, hvor SPI muligvis ikke er påkrævet, og de afvejninger, der følger med at springe den over.
I lavvolumen prototyping, ofte brugt i engangs- eller små-batch-produktion, påføres loddepasta manuelt ved hjælp af sprøjter eller små stencils. Efter påføring af pasta anvendes håndlodning eller dampfasereflow til at skabe det endelige produkt. Operatører kan overvåge og justere indsætningsapplikationen i realtid og rette eventuelle uoverensstemmelser med det samme. Denne direkte overvågning eliminerer behovet for automatiseret SPI, som typisk bruges til at styre variabilitet i højhastighedsudskrivning i store mængder. Til prototyping, hvor pastavolumen er mindre og variationer mindre kritiske, er manuel indgriben normalt tilstrækkelig.
For hobbyister, producenter eller små ingeniørhold, der producerer færre end 10 boards, er automatiseret SPI ofte ikke omkostningseffektiv eller nødvendig. Disse kørsler involverer typisk manuel placering af komponenter på plader med manuelt trykt eller dispenseret pasta. Visuelle kontroller under forstørrelse kombineret med funktionstest er normalt tilstrækkelige til at sikre, at samlingen er korrekt. I disse tilfælde kan den tid og omkostninger, der kræves for at opsætte og vedligeholde SPI-systemer, langt opveje fordelene, især når man arbejder med simple designs.
Opsætning og programmering af et SPI-system kræver betydelig tid og investering. Dette er ofte berettiget til kørsler med store mængder, hvor fordelene ved automatisk inspektion betaler sig over tid. Men i serier på færre end 50 boards opvejer de faste omkostninger ved SPI-systemer de potentielle besparelser ved færre defekter. Uden SPI kan operatører accelerere prototyping-cyklusser og reducere omkostninger, hvilket er særligt vigtigt, når design gentages hurtigt i forsknings- og udviklingsfaser.

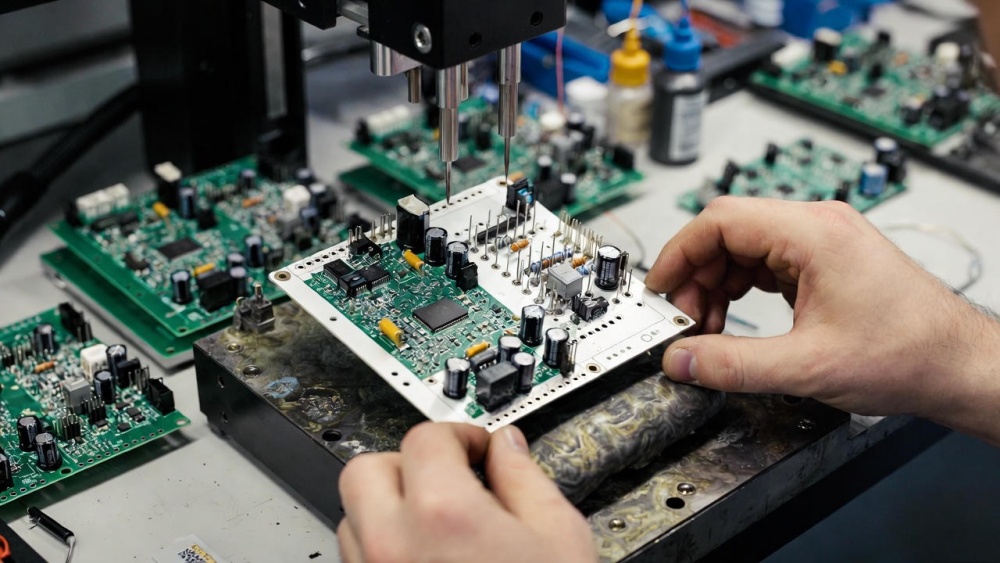

Brædder, der udelukkende er afhængige af komponenter med gennemgående huller, kræver slet ikke loddepasta. I stedet indsættes komponenter i belagte huller, og lodning påføres via bølgelodning eller håndlodning. Da der ikke er nogen pastaudskrivningsproces, er det ikke nødvendigt for SPI at inspicere pastavolumen eller -justeringen. Disse typer plader findes ofte i ældre designs eller i højeffektapplikationer, hvor pålideligheden af loddeforbindelserne ikke er så afhængig af pastapræcision.
For hybridplader, der kombinerer gennemgående hul- og overflademonteringsteknologi (SMT), hvor der kun anvendes få SMT-komponenter, kan manuel pastadispensering eller pin-in-paste-metoder være tilstrækkelige. Disse designs har lav komponenttæthed, hvilket minimerer risikoen for brodannelse eller utilstrækkelig pasta. Operatører kan visuelt inspicere pasta på de få SMT-puder, før de placerer komponenter, hvilket gør SPI unødvendig.
Ældre designs, der bruger større pakker (såsom SOIC, 1206 og større komponenter) med bredere pudeafstand, er ofte mere tilgivende, når det kommer til limvolumen og justering. Disse robuste layouts oplever sjældent printrelaterede defekter, selv når de samles manuelt. I sådanne tilfælde er risikoen for fejl på grund af pastatryk minimal, så SPI er ikke afgørende, selv i lavvolumenproduktion.
Bølgelodning bruges almindeligvis i dobbeltsidede plader, hvor SMT-komponenter på undersiden loddes efter, at komponenterne på oversiden er blevet placeret. I denne proces holder limprikker komponenterne på plads, og bølgen påfører smeltet lodde på samlingerne. Da der ikke bruges loddepasta på undersiden, er der ikke behov for, at SPI inspicerer pastaen, da der ikke forekommer pastatryk.
Selektiv lodning bruges til komponenter, der kræver præcis lodning, ofte i blandet teknologiplader med både gennemgående og SMT-komponenter. I disse applikationer påføres lodning kun på specifikke samlinger ved hjælp af minibølger eller springvand, hvilket helt omgår behovet for pastaudskrivning. Som følge heraf er SPI ikke nødvendig for disse applikationer.
Til applikationer, der kræver høj mekanisk styrke og pålidelighed, såsom i bil- eller rumfartsindustrien, anvendes ledende klæbemidler eller prespasningsforbindelser almindeligvis. Disse metoder kræver ikke loddepasta og eliminerer derfor behovet for SPI. I disse tilfælde sikres fugernes pålidelighed på andre måder, og risikoen for defekter på grund af pastavariationer er ubetydelig.

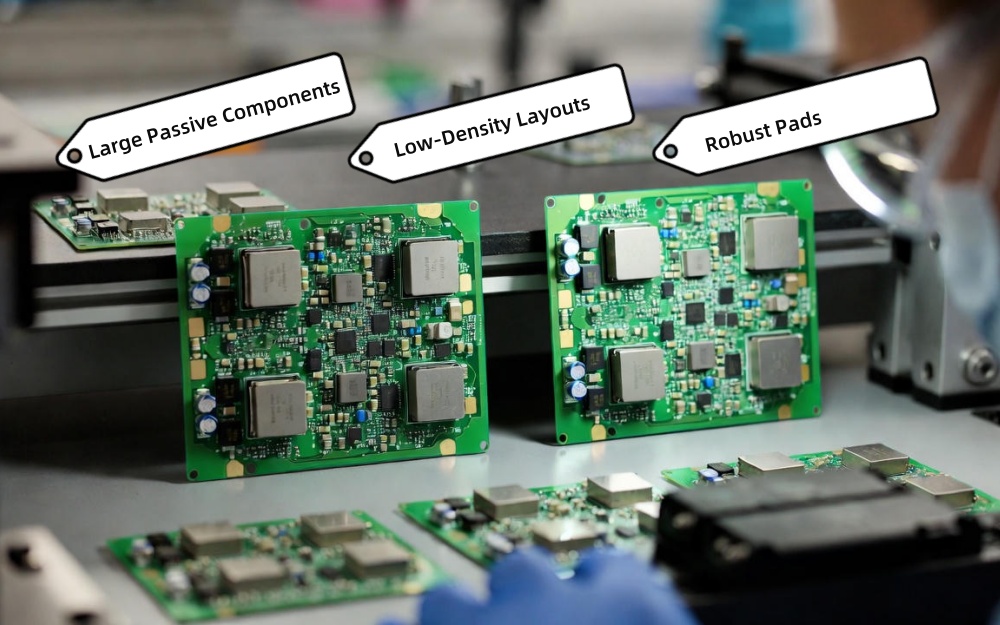

Designs, der primært består af store passive komponenter (1206 eller større) placeret på brede puder er i sagens natur tilgivende, når det kommer til pastavariationer. Manuel eller halvautomatisk udskrivning forårsager typisk ikke væsentlige defekter, og indsætningsvolumen eller justeringsfejl vil med mindre sandsynlighed føre til funktionelle problemer. Dette gør SPI unødvendig for disse designs, selv i lav-volumen kørsler.
Brædder med lav komponenttæthed og overdimensionerede puder tilbyder et bredt procesvindue til udskrivning af pasta. Mindre variationer i pastavolumen eller justering resulterer typisk ikke i åbner eller kortslutninger. Disse layouts er tilgivende og giver mulighed for pålidelig montering uden behov for SPI.
I enklere tavler med komponenter med lav densitet og brede puder kan operatører visuelt inspicere loddepastaen, efter at den er blevet påført. Forstørrede visuelle kontroller kan nemt fange grove defekter, såsom manglende pasta eller alvorlig brodannelse. Visuel eller funktionel testning efter reflow kan give endelig sikkerhed for, at kortet fungerer korrekt, hvilket gør SPI unødvendig.

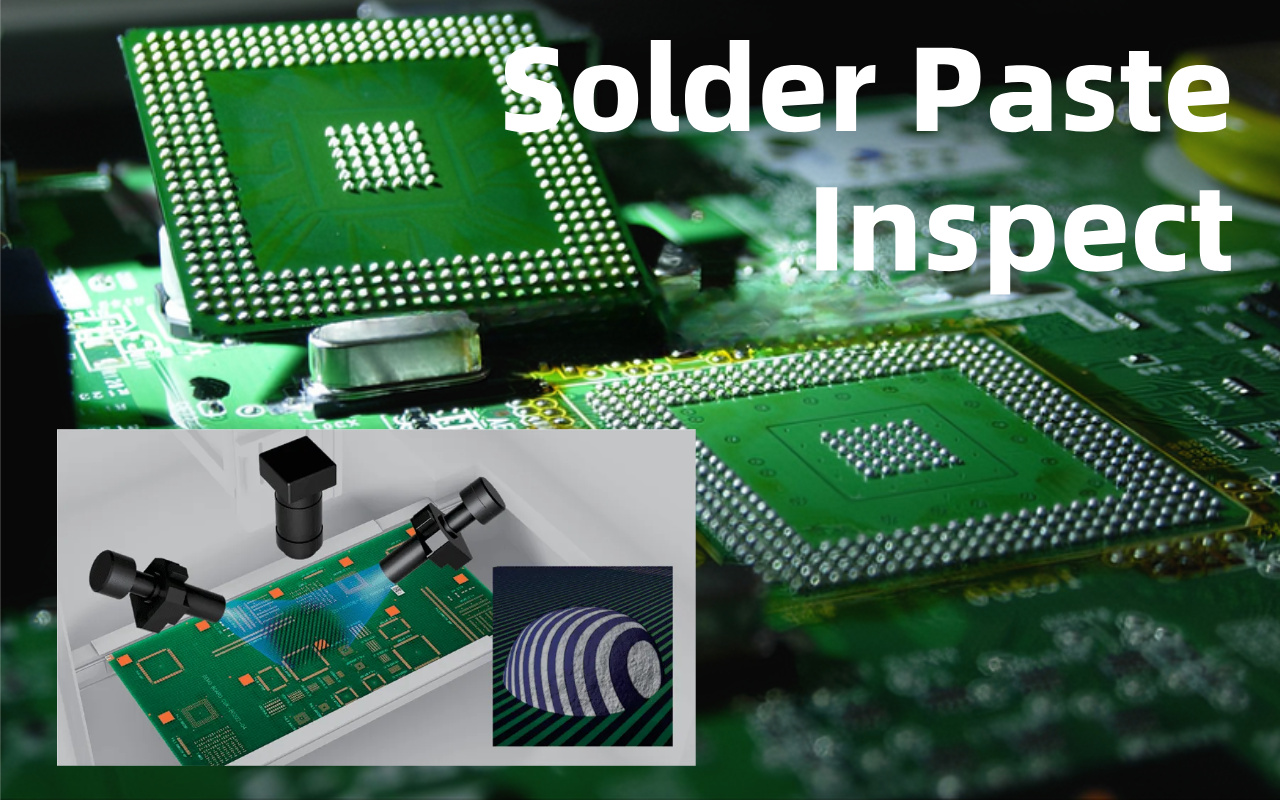

Selvom det kan være acceptabelt at springe SPI over for visse designs og mængder, er der risiko for uopdagede defekter. For eksempel kan utilstrækkelig pastavolumen føre til svage loddeforbindelser, der kan bestå indledende funktionstests, men svigte senere under stress. Skjulte defekter såsom hoved-i-pude eller hulrum er muligvis ikke synlige for det blotte øje og kan kun detekteres med 3D-måling, som SPI leverer.
At springe SPI over kan føre til øget risiko for latente loddeforbindelsesfejl, især i højpålidelige applikationer såsom medicinsk udstyr, rumfart eller bilprodukter. Selv små risici kan kompromittere den langsigtede ydeevne af kritiske produkter. For disse sektorer anbefales SPI for at sikre, at loddesamlinger opfylder de krævede kvalitetsstandarder.
Da designs inkorporerer finere komponentafstande og højere tætheder, øges risikoen for pasta-relaterede defekter betydeligt. Branchedata viser, at 60-80% af SMT-defekter er relateret til problemer med pastaudskrivning. I komplekse design fører overspringning af SPI ofte til højere defektrater og øget omarbejdning. Som et resultat er SPI afgørende for at sikre kvalitet og minimere dyre fejl, selv i mindre mængder. For en omfattende guide om SPI-maskiner og deres rolle i SMT-linjer, se vores komplette guide til SPI-maskiner i SMT-linjen.
Generelt er SPI afgørende for at sikre loddesamlinger af høj kvalitet i moderne SMT-produktion. Der er dog adskillige scenarier, hvor det sikkert kan springes over, såsom prototyper med ultra-lav volumen, dominerende boards med gennemgående huller, ikke-reflow-processer eller ekstremt simple design med stor pitch. Mens at springe over SPI kan reducere omkostningerne og fremskynde produktionen i disse tilfælde, indebærer det også risici, herunder potentialet for skjulte defekter og langsigtede pålidelighedsproblemer. I de fleste moderne SMT-produktionsmiljøer, især dem, der involverer komplekse designs, er SPI et værdifuldt værktøj, der hjælper med at forbedre udbyttet og reducere efterbearbejdning.
Ja, men sjældent. SPI er afgørende for at detektere pastavolumen, højde og tilpasningsproblemer, som tegner sig for 60-80 % af SMT-defekter. Dog kan rene gennemgående brædder, håndloddede prototyper og simple designs med stor stigning ofte fremstilles uden SPI.
Mens produktionsvolumen er en faktor, er brættets kompleksitet vigtigere. Lav-volume prototyping springer ofte SPI over, men produktion i mellemvolumen (50-500 boards) og højvolumen (>500 boards) drager generelt fordel af SPI, især med fine-pitch-komponenter.
Højere kompleksitet øger sandsynligheden for defekter relateret til pastavolumen og justering. Plader med fin pitch og høj tæthed kræver præcis påføring af pasta, hvilket gør SPI afgørende. Simple designs med stor tonehøjde har en bredere tolerance og kan ofte lykkes uden SPI.
Manuel inspektion kan fange grove defekter som manglende pasta eller alvorlige broer, men kan ikke nøjagtigt måle små variationer i pastavolumen, der kan føre til latente fejl. Ved kørsler med lavt volumen kan manuel inspektion kombineret med funktionstest ofte være tilstrækkeligt til ikke-kritiske applikationer.
Ja, alternativer omfatter sprøjtedispensering med visuel kontrol, pin-in-paste reflow, ledende klæbemidler og første dels højde.
