I mange kraftelektronikproduktionsprojekter får SMT-linjebeslutningen kun én reel chance for at være rigtig. Konsekvenserne af en forkert konfiguration viser sig ofte ikke med det samme. I stedet dukker de stille op måneder eller endda år senere – gennem faldende udbytte, ustabil loddekvalitet, øget efterbearbejdning og voksende markafkast.
Det er grunden til, at valget af en SMT-produktionslinje til kraftelektronik-PCBA er fundamentalt anderledes end at vælge en linje til forbrugerelektronik eller kommunikationsprodukter.
Ved fremstilling af kraftelektronik er målet ikke at opnå den højeste placeringshastighed eller den laveste initiale investering. Det egentlige mål er at bygge et produktionssystem, der kan fungere stabilt under termisk stress, håndtere tunge og højeffektskomponenter og opretholde ensartet kvalitet over en lang produktlivscyklus.
Powerelektronik PCBA'er er meget udbredt i industrielle strømforsyninger, energilagringssystemer, motordrev, EV-opladningsudstyr, vedvarende energiomformere og industriel automation. Disse produkter involverer typisk tykke PCB'er, store kobberområder, høje strømveje og strømenheder såsom MOSFET'er, IGBT'er, transformere og store elektrolytiske kondensatorer. Enhver svaghed i loddekvalitet, termisk kontrol eller mekanisk stabilitet kan føre til tidlige fejl, sikkerhedsrisici eller dyre feltafkast.
For producenter, ingeniører og indkøbsteams resulterer valg af den forkerte SMT-linje ofte i skjulte langsigtede omkostninger: hyppige omarbejdninger, ustabile udbytter, procesdrift eller endda tvunget linjeomlægning, når produktionen skaleres. Denne artikel giver en praktisk, beslutningsorienteret ramme for valg af en SMT-linje specifikt til kraftelektronik-PCBA, med fokus på pålidelighed, skalerbarhed og total livscyklusydelse frem for kortsigtede målinger.
Før vi diskuterer valg af udstyr, er det vigtigt at forstå, hvorfor kraftelektronik PCBA stiller højere krav til SMT produktionslinjer end typiske elektronikprodukter.
Powerelektronikkort bruger almindeligvis PCB-tykkelser på 2,0–3,2 mm eller mere, ofte kombineret med tunge kobberlag. Disse karakteristika påvirker varmeoverførslen betydeligt under reflowlodning. Sammenlignet med tynde forbruger-PCB'er opvarmes tykke plader langsommere og afkøles mindre ensartet, hvilket øger risikoen for utilstrækkelig loddebefugtning, kolde samlinger eller for store termiske gradienter.
I modsætning til mobil- eller IoT-produkter, der domineres af små chipkomponenter, omfatter strømelektronik-PCBA'er store pakker såsom DPAK, TO-serie-enheder, strømmoduler, transformere og høje kondensatorer. Disse komponenter introducerer udfordringer i pick-and-place-stabilitet, dysevalg, placeringsnøjagtighed og post-placering bevægelse før loddestørkningen.
Powerelektronikprodukter er ofte designet til kontinuerlig drift over 5-10 år eller mere. Dette betyder, at loddeforbindelsens pålidelighed, modstandsdygtighed over for termisk cykling og langsigtet proceskonsistens er langt mere kritisk end kortsigtet gennemløb. En marginal SMT-proces, der forekommer acceptabel under den indledende produktion, kan med tiden blive et alvorligt ansvar.
Mange kraftelektronik-PCBA'er kræver en kombination af SMT og through-hole (THT) processer. Store transformere, højstrømskonnektorer og mekaniske komponenter installeres ofte efter SMT reflow, hvilket gør tidlig linjelayoutplanlægning og procesintegration afgørende.
Key takeaway for power electronics SMT:
Power electronics SMT handler ikke om hastighed. Det handler om processtabilitet, termisk kontrol og langsigtet pålidelighed. Dette er grunden til, at procesdesign på systemniveau betyder mere end individuelle maskinspecifikationer.
En af de mest almindelige fejl ved SMT-linjevalg er at vælge udstyr udelukkende baseret på maksimal nominel hastighed i stedet for reelle produktionsbehov.
For R&D-centre, startups eller producenter, der producerer tilpassede kraftelektronikprodukter i små partier, er fleksibilitet vigtigere end automatiseringsniveau. Hyppige produktændringer, manuelle indgreb og tekniske justeringer er normale.
Anbefalede egenskaber:
Halvautomatisk eller modulær SMT-linje
Nem programskift og opsætning
Stærk teknisk tilgængelighed
Lavere kapitalinvestering med klare opgraderingsveje
Denne type konfiguration understøtter hurtig iteration uden at låse producenten ind i overdimensioneret udstyr, der forbliver underudnyttet.
Mange producenter af kraftelektronik opererer primært i mellemvolumenområder, såsom industrielle strømforsyninger eller energilagringskontroltavler. I dette scenarie betyder stabilitet, udbyttekonsistens og forudsigelig output langt mere end topplaceringshastigheden.
Anbefalede egenskaber:
Fuldautomatisk inline SMT-linje
Afbalanceret placeringshastighed og nøjagtighed
Stabil reflow termisk ydeevne
Inline inspektion til proceskontrol
Producenter, der går ind i hurtigt voksende sektorer såsom el-infrastruktur eller vedvarende energi, skal planlægge for fremtidig ekspansion. At vælge en SMT-linje uden skalerbarhed resulterer ofte i dyre redesigns og produktionsafbrydelser senere.
Anbefalede egenskaber:
Modulært linjedesign
Reserveret plads til AOI-, røntgen- og bufferstationer
Standardiserede mekaniske og softwaregrænseflader
Datakompatibilitet til integration på linjeniveau
Nøglemuligheder for kraftelektronik SMT:

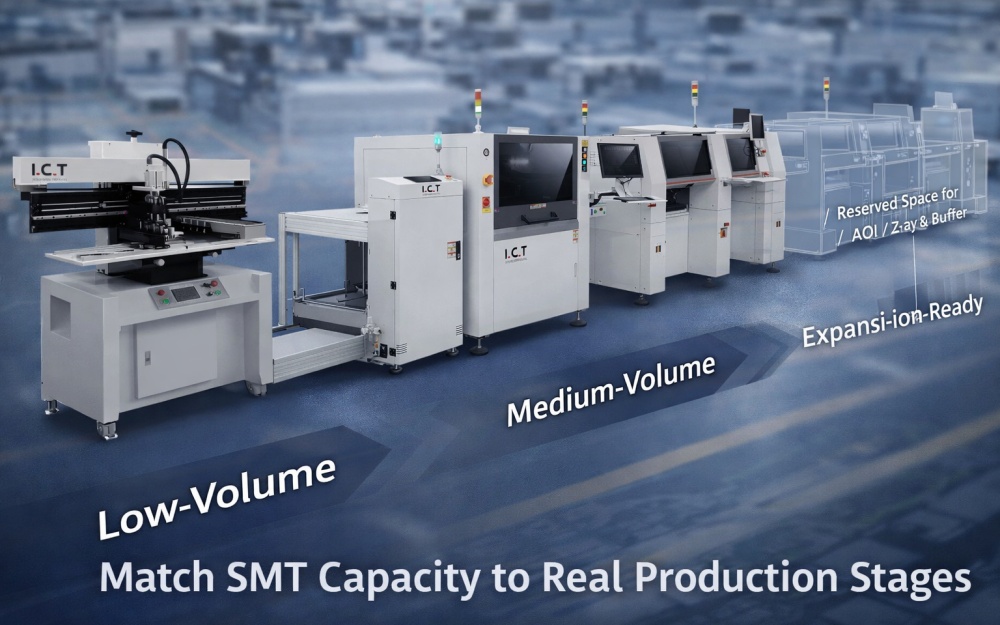

SMT-kapacitet bør matche reelle produktionsstadier, ikke optimistiske prognoser. Det er her linjeplanlægning på løsningsniveau giver langt mere værdi end at købe maskiner individuelt.
I kraftelektronik SMT har udskrivning af loddepasta en uforholdsmæssig stor indflydelse på det endelige produkts pålidelighed. Store puder, tykke plader og høj termisk masse forstærker enhver inkonsistens, der introduceres på dette stadium.
Tykke PCB'er kræver stærke og fleksible støttesystemer under udskrivning. Utilstrækkelig støtte kan føre til afbøjning af pladen, ujævn pastaaflejring og fejljustering mellem stencil og puder.
Nøgleovervejelser:
Stiv printerplatform
Fleksible og justerbare PCB-støttestifter
Stabil stencil fastspænding og justering
Power-enheder bruger ofte store loddepuder, der er meget følsomme over for variation i pastavolumen. Overdreven pasta øger tømningsrisikoen, mens utilstrækkelig pasta reducerer ledstyrken. En stabil og gentagelig udskrivningsproces er en af de mest effektive måder at reducere nedstrømsdefekter og efterbearbejdning.
Nøglemuligheder for kraftelektronik SMT:
Udskrivningsstabilitet er langt vigtigere end udskrivningshastighed.

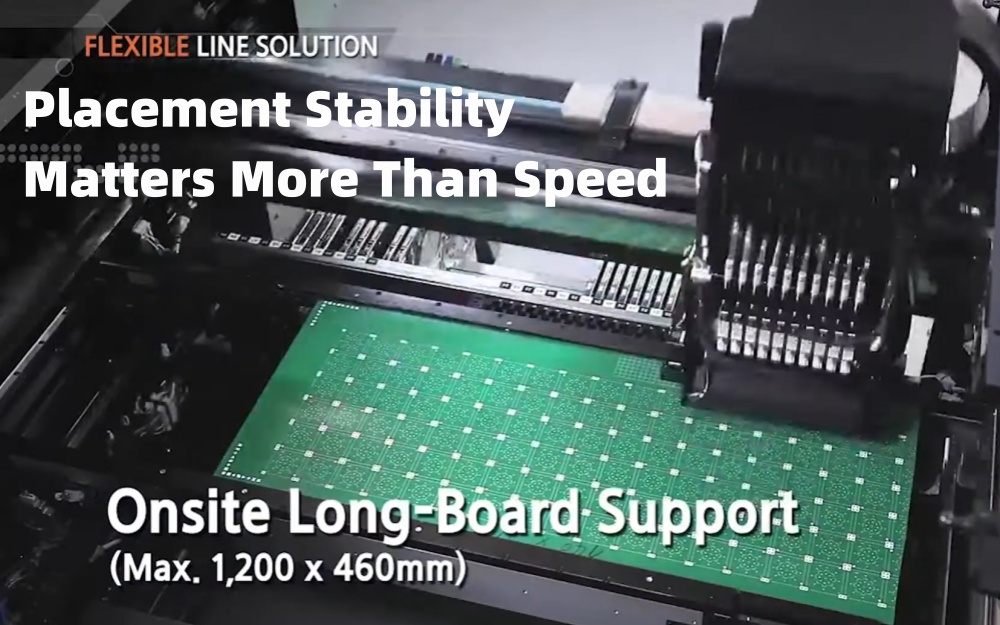

Pick-and-place-maskiner til kraftelektronik PCBA skal prioritere placeringsstabilitet og komponenthåndteringsevne frem for maksimale komponenter i timen.
Anbringelsessystemet skal understøtte:
Højbelastede dyser
Stabil afhentning til uregelmæssige pakker
Kontrolleret placeringskraft
Minimal vibration under bevægelse
Powerelektronik PCBA'er kombinerer ofte fine-pitch-komponenter med store power-enheder. Anbringelsessystemet skal håndtere denne mangfoldighed uden hyppige manuelle justeringer eller proceskompromiser.
Fleksible feeder-konfigurationer og intuitiv programmering reducerer ingeniørarbejdet og risikoen for opsætningsfejl markant.
Nøglemuligheder for kraftelektronik SMT:
En lidt langsommere, men mere stabil placeringsproces leverer næsten altid højere langsigtet udbytte.

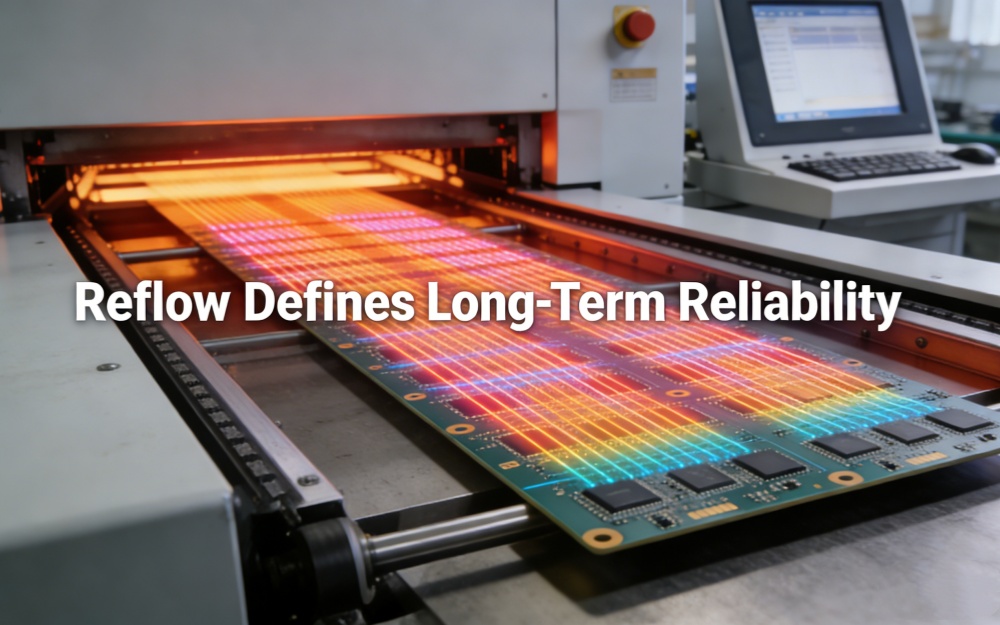

I kraftelektronik SMT er reflow-lodning ofte den mest undervurderede risikofaktor under linjeplanlægning.
Linjer kan bestå indledende accepttest, men lider senere af ustabile tomrumstal eller inkonsekvent loddekvalitet. I mange tilfælde er årsagen ikke materialer eller komponenter, men utilstrækkelig termisk margin i reflow-procesdesign.
Tykke plader og store komponenter kræver stærk og ensartet varmeoverførsel.
Nøglekrav:
Flere varmezoner
Stærk termisk kompensationsevne
Stabil luftstrømsdesign
Gentagelig temperaturkontrol over lange produktionsserier
Præcis og repeterbar temperaturprofilering sikrer, at loddesamlinger opfylder pålidelighedskrav på tværs af forskellige borddesigns og produktionsbatcher.
For loddeforbindelser med høj effekt påvirker oxidation og hulrum væsentligt termisk ledningsevne og elektrisk ydeevne. Optimerede termiske profiler og, når det er nødvendigt, kontrollerede atmosfærer hjælper med at mindske disse risici.
Nøglemuligheder for kraftelektronik SMT:
Reflow-ydeevne definerer i høj grad langsigtet produktpålidelighed.
Inspektion er ikke valgfrit i kraftelektronik SMT – det er et risikostyringsværktøj.
SPI registrerer udskrivningsproblemer, før de spreder sig gennem hele linjen, hvilket reducerer efterbearbejdning og skrot markant.
AOI identificerer placeringsfejl, polaritetsproblemer og synlige loddefejl. For kraftelektronik bør inspektionsstrategien fokusere på højrisikoområder i stedet for blot at forfølge fuld dækning.
Røntgeninspektion er især værdifuld til at opdage hulrum og skjulte loddefejl i strømenheder og store termiske puder.
Nøglemuligheder for kraftelektronik SMT:
Inspektionsudstyr bør placeres, hvor det giver den højeste risikoreduktion.
Linjelayoutbeslutninger har ofte en større langsigtet effekt end individuelle udstyrsmærker.
En veldesignet kraftelektronik SMT-linje bør tillade:
Nem adgang til vedligeholdelse
Proces buffering
Fremtidig inspektion eller procestilføjelser
Planlægning af post-SMT THT-processer tidligt undgår flaskehalse og ineffektivt materialeflow senere.
Nøglemuligheder for kraftelektronik SMT:
Et velplanlagt layout beskytter langsigtet produktionsstabilitet og opgraderingsfleksibilitet.

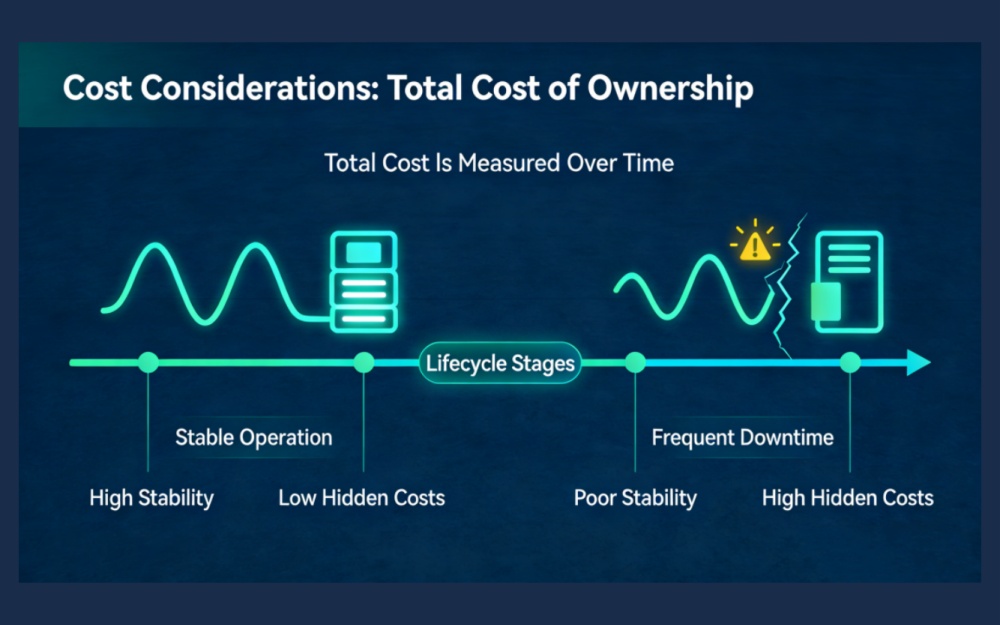

Evaluering af SMT-linjer udelukkende baseret på indkøbspris fører ofte til højere langsigtede omkostninger.
TCO bør omfatte:
Vedligeholdelse og reservedele
Energiforbrug
Uddannelse og teknisk support
Udbyttestabilitet over tid
Modulære og skalerbare designs beskytter investeringer ved at tillade gradvise opgraderinger i stedet for komplette udskiftninger.
Nøgletilbud til kraftelektronik SMT:
Den mest økonomiske SMT-linje er den, der forbliver produktiv og stabil i hele sin livscyklus.
Selv det bedste udstyr kan fejle, hvis leverandørsupport er utilstrækkelig.
Nøglekriterier for evaluering:
Erfaring med kraftelektronikapplikationer
Tilgængelighed af teknisk support og træning
Gennemprøvede installations- og idriftsættelsesprocesser
Klar servicesvarstruktur
Nøglemuligheder for kraftelektronik SMT:
Leverandørkapacitet er lige så vigtig som maskinkapacitet til komplekse applikationer med høj pålidelighed.
At vælge en SMT-linje til strømelektronik PCBA er ikke et simpelt udstyrskøb. Det er en strategisk produktionsbeslutning, der påvirker produktets pålidelighed, driftsstabilitet og fremtidig skalerbarhed.
For de fleste producenter er den virkelige udfordring ikke at købe maskiner, men at oversætte produktegenskaber – såsom termisk masse, komponentblanding og pålidelighedsmål – til et stabilt, skalerbart produktionssystem.
En veldesignet kraftelektronik SMT-linje jager ikke maksimal hastighed. Den leverer ensartet ydeevne under krævende forhold, år efter år.
Før en investering afsluttes, kan en struktureret teknisk gennemgang – der dækker produktets termiske adfærd, komponentmix og langsigtede ekspansionsbegrænsninger – reducere den operationelle risiko betydeligt og beskytte produktkvaliteten gennem hele livscyklussen.
I nogle tilfælde er delvis tilpasning mulig, men det er sjældent optimalt. Forbrugerelektronik SMT-linjer er typisk optimeret til tynde plader, små komponenter og høj placeringshastighed. Powerelektronik PCBA'er introducerer tykkere plader, højere termisk masse og tungere komponenter, som ofte overstiger de mekaniske og termiske marginer for forbrugerfokuserede linjer. Tilpasning af sådanne linjer kan føre til ustabile processer og højere langsigtet risiko.
Reflow-overvejelser bør medtages på det tidligste planlægningsstadium. Mål for pladetykkelse, kobbervægt, komponentens termiske masse og loddesamlingens pålidelighed har direkte indflydelse på valg af reflowovn og linjelayout. Behandling af reflow som en nedstrøms detalje resulterer ofte i utilstrækkelig termisk margin, som er svær at korrigere senere.
Ikke altid. Mens nitrogen- eller vakuumtilbagestrømning kan reducere oxidation og tømning for visse højeffektapplikationer, kan mange kraftelektronik-PCBA'er opnå acceptabel pålidelighed med veldesignede lufttilbagestrømningsprofiler. Beslutningen bør baseres på termisk pudestørrelse, tømningstolerance og pålidelighedskrav snarere end standardantagelser.
Inspektion bør være risikodrevet snarere end dækningsdrevet. Højrisikoloddeforbindelser - såsom strømenheder, termiske puder og højstrømsbaner - har mest gavn af dybere inspektion, inklusive røntgen, når det er nødvendigt. Anvendelse af maksimal inspektion på hver komponent øger ofte cyklustiden uden proportional risikoreduktion.
Almindelige indikatorer omfatter inkonsistente tomrumsrater, følsomhed over for små profilændringer, udbyttesvingninger på tværs af skift og loddeforbindelsesfejl, der opstår efter længerevarende produktion snarere end under indledende forsøg. Disse symptomer peger ofte på marginal reflowkapacitet eller luftstrømsbegrænsninger.
Datasporbarhed bliver stadig vigtigere, efterhånden som strømelektronikprodukter flytter ind i regulerede eller sikkerhedskritiske applikationer. Registrering af vigtige procesparametre – såsom udskriftskvalitet, placeringsnøjagtighed og reflow-profiler – hjælper med at identificere grundlæggende årsager, når der opstår problemer, og understøtter langsigtet proceskontrol og kundeaudits.
Ja. Selv når de nuværende volumener er stabile, udvikler produktporteføljer af kraftelektronik sig ofte i retning af højere effekttæthed eller strengere krav til pålidelighed. Reservering af fysisk plads og systemkompatibilitet til fremtidig inspektion, buffering eller procesopgraderinger reducerer afbrydelser og geninvesteringsrisiko markant.
