Sådan vælger du SMT-produktionslinje til LED-belysningsproduktion

Hvorfor LED-belysning kræver en anden SMT-strategi

At vælge en SMT-produktionslinje til fremstilling af LED-belysning er ikke kun et udstyrskøb – det er en langsigtet fremstillingsbeslutning, der direkte påvirker produktets pålidelighed, lyskonsistens og driftsomkostninger.

Mange LED-producenter antager oprindeligt, at LED PCB-samling er enklere end forbrugerelektronik på grund af relativt lavt udvalg af komponenter. I virkeligheden introducerer LED-belysning et unikt sæt udfordringer: lange og tynde printplader, strenge termiske krav, følsomhed over for loddekonsistens og høje forventninger til langsigtet stabilitet. En dårligt konfigureret SMT-linje kan køre acceptabelt i tidlig produktion, men gradvist føre til farveafvigelse, for tidlig lysnedbrydning eller stigende omarbejdningshastigheder efter måneders drift.

Denne artikel giver en praktisk, ingeniørorienteret guide til at vælge den rigtige SMT-produktionslinje til LED-belysningsproduktion – fokuseret på stabilitet, konsistens, skalerbarhed og omkostningskontrol frem for overskriftshastighed alene.

For producenter, der planlægger langsigtet vækst, handler valg af den rigtige LED SMT-produktionslinjekonfiguration ikke kun om nuværende outputmål, men også om at sikre stabil kvalitet, ensartet ydeevne og skalerbarhed til fremtidige produktopgraderinger.

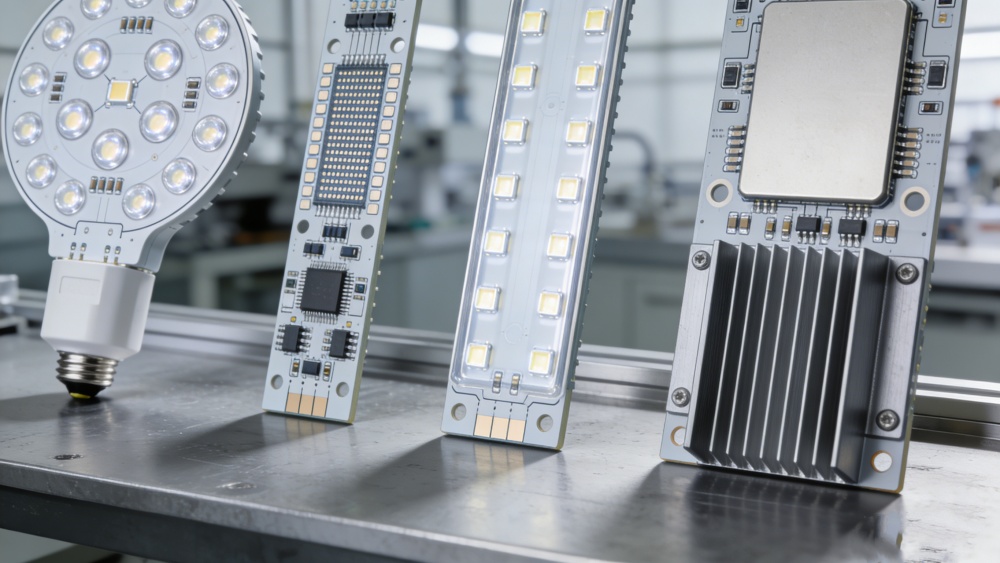

1. Forståelse af de unikke produktionsudfordringer ved LED-belysning PCB'er

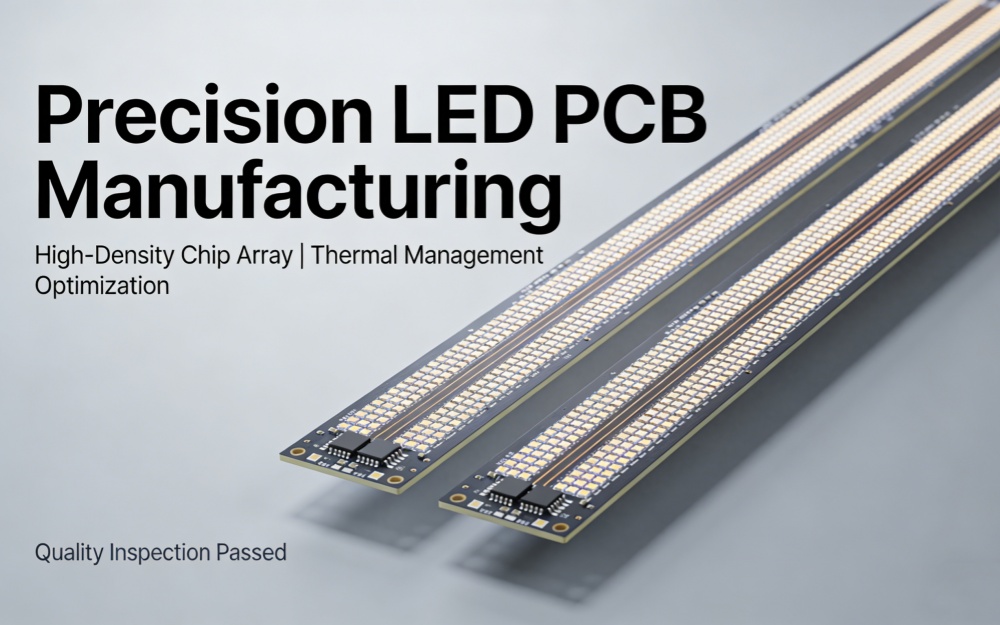

1.1 Store og lange printkort i LED-applikationer

I modsætning til smartphones eller kompakt forbrugerelektronik bruger LED-belysningsprodukter ofte lange, smalle og relativt tynde PCB'er. Lineære lys, panellys og udendørs armaturer overstiger almindeligvis standard PCB-længder og er tilbøjelige til at blive skæv under termiske processer.

Disse egenskaber stiller højere krav til:

• Tavlestøtte under tryk og placering

• Transportbåndsbredde og transportstabilitet

• Termisk ensartethed under reflow-lodning

Ignorering af disse faktorer kan resultere i loddeforbindelsesspænding, ujævn opvarmning og gradvise pålidelighedsproblemer, som er svære at opdage under den første inspektion.

1.2 Høj komponentvolumen med relativt enkle layouts

LED-belysning PCB'er består typisk af:

• Store mængder LED-chips

• Modstande og kondensatorer i gentagne mønstre

• Begrænset pakkediversitet sammenlignet med smartphones eller wearables

Selvom layoutet virker simpelt, ligger udfordringen i at opretholde placeringen og loddekonsistensen på tværs af tusinder – eller millioner – af identiske komponenter. Mindre variationer i loddevolumen eller placeringstryk kan akkumulere til synlig lysstyrke-inkonsistens på tværs af færdige produkter.

For LED-fremstilling betyder repeterbarhed og processtyring mere end ekstrem placeringshastighed.

1.3 Krav til termisk følsomhed og langsigtet pålidelighed

LED-ydelse er direkte forbundet med loddeforbindelseskvalitet og termisk adfærd. Dårlig lodning kan føre til:

• Øget overgangstemperatur

• Hurtigere lumenafskrivning

• Farveskift over tid

I modsætning til forbrugerprodukter med kort levetid forventes LED-belysning at fungere pålideligt i årevis. SMT-beslutninger, der træffes under linjekonfiguration, vil have en direkte indvirkning på markens ydeevne længe efter, at produktionen begynder.

2. Forskellige LED-produkter kræver forskellige SMT-linjestrategier

I praksis skal SMT-løsninger til LED-belysningsfremstilling tilpasses produktstruktur, printkortstørrelse og termiske krav frem for at bruge en ensartet tilgang.

2.1 SMT-linjekrav til LED-pærer og -rør

LED-pærer og -rør er typisk højvolumenprodukter med moderate PCB-størrelser. Nøgle SMT-prioriteter inkluderer:

• Stabil udskrivning for ensartet loddevolumen

• Pålidelig placering ved moderate hastigheder

• Reflow-processer fokuserede på ensartet opvarmning frem for maksimal gennemstrømning

Til disse applikationer leverer en velafbalanceret SMT-linje, der lægger vægt på oppetid og udbytte, ofte bedre ROI end ultra-højhastighedskonfigurationer.

2.2 SMT-linjeopsætning til LED-paneler og lineære lys

Panellys og lineære armaturer introducerer yderligere kompleksitet på grund af bordlængde og mekanisk belastning. SMT-linjer for disse produkter bør understrege:

• Forbedret PCB-understøttelse under udskrivning og placering

• Transportører designet til langbordshåndtering

• Reflow-ovne med dokumenteret temperaturensartethed på tværs af brede og lange PCB'er

Utilstrækkelig håndtering eller ujævn opvarmning kan forårsage subtil træthed af loddeforbindelser, som først opstår efter længere tids drift.

2.3 SMT-overvejelser for højeffekt- og udendørs LED-belysning

Højeffekt- og udendørs LED-produkter kræver den højeste loddepålidelighed. Disse applikationer kræver ofte:

• Streng termisk profilkontrol

• Valgfri nitrogentilbagestrømningsmiljøer

• Konservative procesmargener for at sikre langsigtet holdbarhed

I sådanne tilfælde vil investering i termisk stabilitet og proceskontrol på forhånd reducere garanti- og vedligeholdelsesomkostningerne betydeligt senere.

3. Loddepasta-udskrivning: Grundlaget for LED SMT-kvalitet

3.1 Almindelige udskrivningsproblemer i LED PCB-samling

Loddepasta-udskrivning er udgangspunktet for LED SMT-kvalitet. Fælles udfordringer omfatter:

• Ujævn loddevolumen på store LED-puder

• Sæt faldende eller utilstrækkelig frigivelse på lange brædder

• Variationer forårsaget af inkonsekvent bestyrelsesstøtte

Selv mindre loddevolumenafvigelser kan føre til LED-hældning, utilstrækkelig varmeafledning eller langsigtede pålidelighedsproblemer.

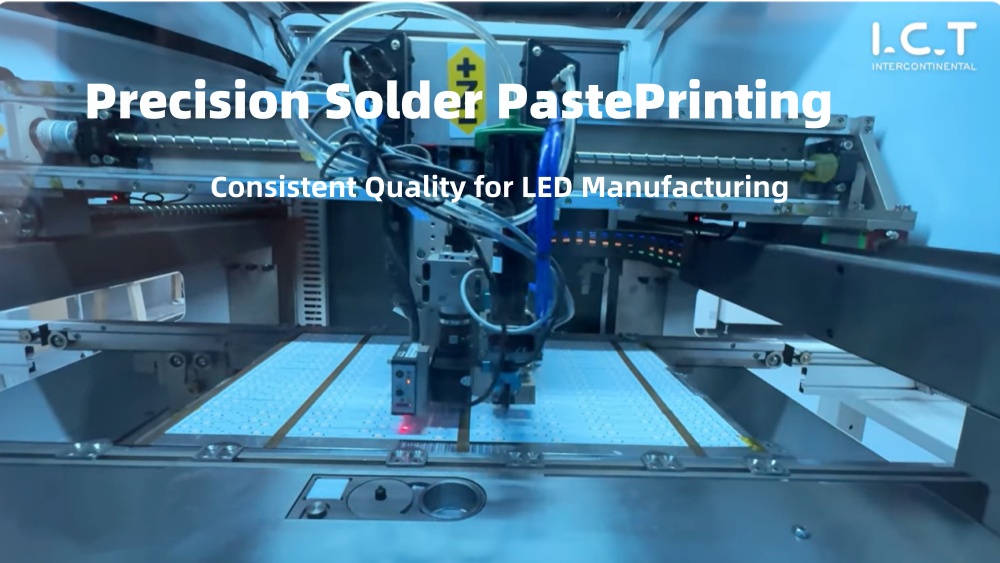

3.2 Valg af den rigtige printer til LED-applikationer

Når du vælger en loddepastaprinter til LED-fremstilling, bør der gives prioritet til:

• Stabil ramme og gentagelig justering

• Effektiv undersidekortstøtte til lange printkort

• Konsekvent gummiskrabertryk over hele printområdet

Hastighed er sjældent den begrænsende faktor. En lidt langsommere, men mere stabil printer leverer ofte overlegne langsigtede resultater i LED-produktion.

En stabil og gentagelig loddepasta-udskrivningsproces til LED-printplader er ofte mere værdifuld end højere printhastighed, især for lange tavler og store LED-puder.

3.3 Når SPI er nødvendig for LED SMT-produktion

Loddepasta-inspektion (SPI) er ikke obligatorisk for hver LED-fabrik, men det bliver stadig mere værdifuldt, når:

• Producerer mellemstore til høje volumener

• Fremstilling af LED-produkter med høj effekt eller eksportkvalitet

• Kæmper med lodde-relaterede defekter eller lysstyrke-inkonsekvens

SPI giver tidlig detektering af loddevolumen variation før placering og reflow forstærker problemet.

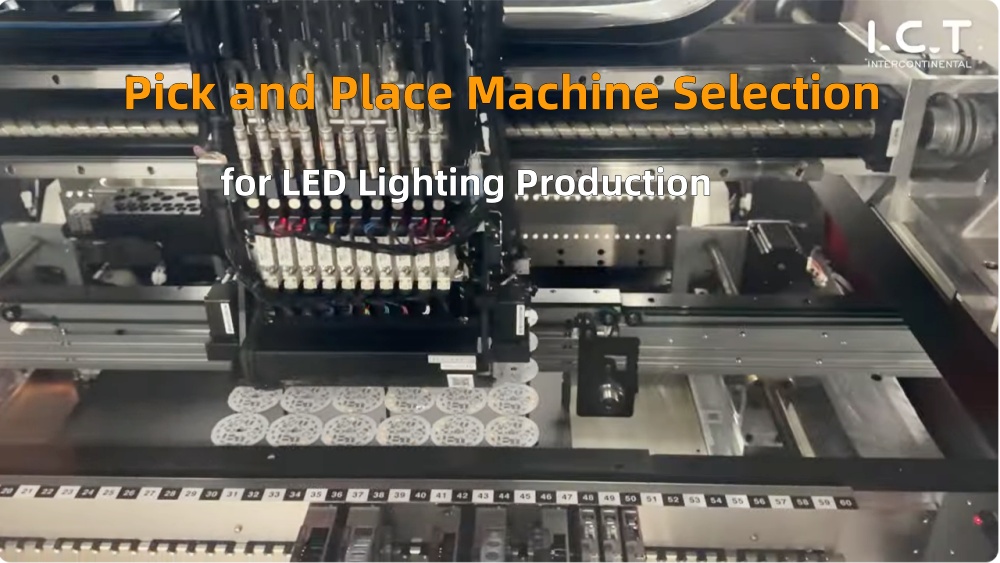

4. Vælg og placer maskinvalg til LED-belysningsproduktion

4.1 Placeringskraftkontrol for LED-komponenter

LED-komponenter er følsomme over for mekanisk belastning. Overdreven placeringskraft kan beskadige spåner internt uden synlige defekter under AOI.

Nøgleovervejelser omfatter:

• Justerbar placeringskraftkontrol

• Stabil dysejustering

• Konsekvent placeringsadfærd på tværs af lange produktionsserier

For LED SMT opvejer skånsom og gentagelig placering ofte den maksimale placeringshastighed.

4.2 Nøjagtighed vs hastighed: Hvad der virkelig betyder noget for LED SMT

Selvom høje CPH-tal kan virke attraktive, har LED-fremstilling mere fordel af:

• Stabil placeringsnøjagtighed over tid

• Minimal afdrift under lange produktionsskift

• Lav defektrate frem for maksimal output

En maskine, der kører lidt langsommere, men giver konsekvent ofte højere effektiv produktivitet på grund af reduceret efterbearbejdning.

Når man vurderer SMT pick and place-maskiner til LED-montage , er langsigtet placeringsstabilitet og kraftkontrol ofte vigtigere end overskriften CPH-tal.

4.3 Håndtering af blandede LED- og standardkomponenter

Mange LED-kort kombinerer LED-chips med standardmodstande, kondensatorer eller stik. Pick and place systemer bør:

• Håndter blandede komponentstørrelser jævnt

• Understøtte hurtige programændringer for forskellige produktvarianter

• Oprethold nøjagtigheden uden hyppig rekalibrering

Fleksibilitet bliver stadig vigtigere, efterhånden som LED-produktlinjer diversificeres.

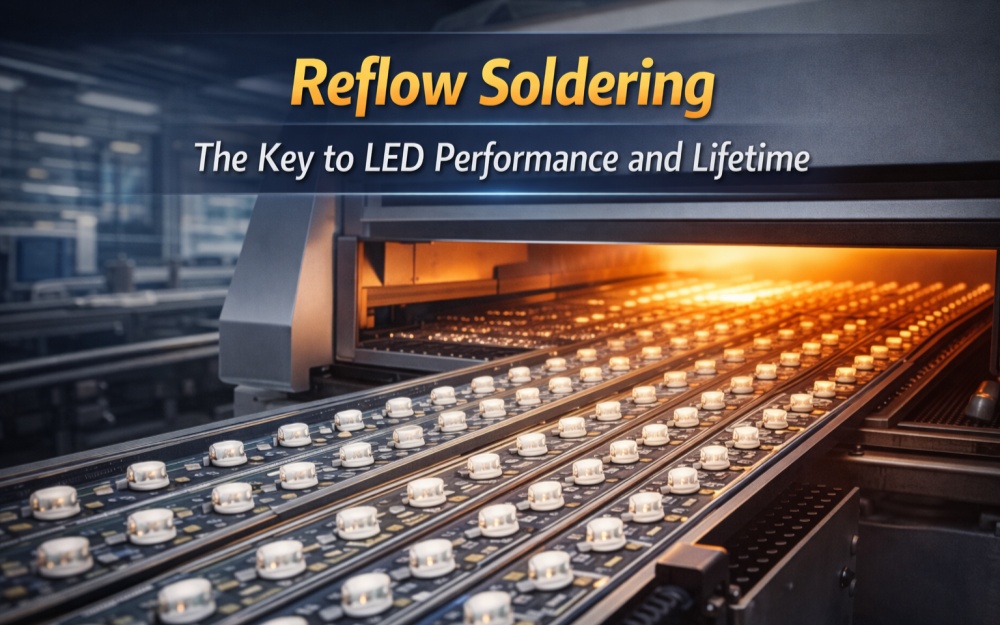

5. Reflow Lodning: Nøglen til LED-ydeevne og levetid

Valg af passende reflow-loddeløsninger til LED-belysning spiller en afgørende rolle for loddeforbindelsens integritet, termisk konsistens og langsigtet LED-ydeevne.

5.1 Termiske profiludfordringer i LED SMT

Reflow-lodning er den mest kritiske proces for LED-pålidelighed. Fælles udfordringer omfatter:

• Ujævn opvarmning på tværs af lange PCB'er

• Inkonsekvente gennemvædnings- og spidstemperaturer

• Overdreven termisk belastning fører til loddetræthed

En stabil og gentagelig termisk profil er afgørende for ensartet lysudbytte og lang levetid.

5.2 Nitrogen vs Air Reflow til LED-belysning

Nitrogentilbagestrømning kan give fordele til visse LED-applikationer:

• Nedsat oxidation

• Forbedret lodde befugtning

• Mere ensartet leddannelse

Det øger dog også driftsomkostningerne. For mange standard LED-produkter er en velkontrolleret lufttilbagestrømningsproces tilstrækkelig. Nitrogen er typisk berettiget til højeffekt eller premium-grade LED-fremstilling.

5.3 Sikring af temperaturkonsistens for lange PCB'er

For lange LED-plader bliver reflow-ovndesignet kritisk. Nøglefaktorer omfatter:

• Tilstrækkelig varmezonelængde

• Stabil luftstrømsdesign

• Dokumenteret temperaturensartethed over bredde og længde

Kortsigtede testresultater kan forekomme acceptable, men langsigtet konsistens bestemmer reel fremstillingssucces.

6. Inspektionsstrategi: AOI og SPI i LED SMT-linjer

6.1 Almindelige defekter i LED PCB-samling

LED SMT-defekter adskiller sig fra dem i tæt forbrugerelektronik. Typiske problemer omfatter:

• LED-forskydning eller hældning

• Utilstrækkelig eller for meget lodning

• Polaritetsfejl

• Manglende komponenter

Inspektionsstrategier bør skræddersyes til disse defekttyper snarere end generiske højdensitets-PCB-krav.

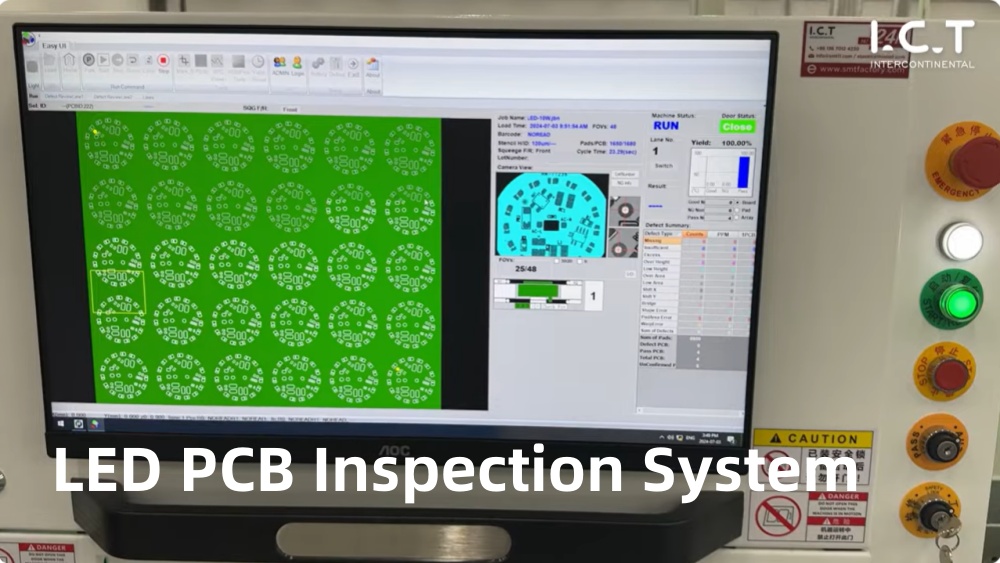

6.2 AOI-konfiguration for LED-applikationer

Automatiseret optisk inspektion (AOI) er meget udbredt i LED SMT-linjer. Effektive AOI-opsætninger fokuserer på:

• LED-positionsnøjagtighed

• Loddeforbindelsesform frem for registrering af mikrodefekter

• Høj inspektionshastighed uden unødig kompleksitet

Alt for kompleks AOI-programmering tilføjer ofte omkostninger uden at forbedre udbyttet.

Korrekt AOI-inspektion for LED PCB-samling bør fokusere på justering, polaritet og loddeudseende frem for alt for kompleks defektklassificering.

6.3 Omkostninger vs. kvalitet: Hvor meget inspektion er nok?

Ikke alle LED-fabrikker har brug for fuld SPI- og AOI-dækning fra dag ét. En praktisk tilgang er:

• Start med AOI for placering og polaritetskontrol

• Indfør SPI efterhånden som volumen- eller kvalitetskravene stiger

Inspektionsinvesteringer bør vokse sammen med produktionsskala og kundernes forventninger.

7. Skalerbarhed og omkostningsplanlægning for LED SMT produktionslinjer

7.1 Start i det små vs planlægning af udvidelse

Mange LED-producenter begynder med en enkelt SMT-linje. Nøglen er at sikre, at den indledende konfiguration:

• Begrænser ikke fremtidig udvidelse

• Gør det muligt at integrere ekstraudstyr problemfrit

• Undgår tidlig forældelse

Modulær planlægning reducerer risikoen og beskytter kapitalinvesteringer.

7.2 Hvilket udstyr skal være fremtidssikret

I LED SMT-linjer drager visse udstyr fordele af højere initialspecifikationer:

• Reflow-ovne med stabil termisk ydeevne

• Printere med stærk mekanisk stabilitet

• Transportsystemer, der er i stand til at håndtere længere brædder

Andre elementer, såsom inspektionsdybde eller placeringshastighed, kan ofte opgraderes senere.

7.3 Undgå overinvestering i LED SMT-linjer

Overspecificering af udstyr kan være lige så problematisk som underinvestering. Almindelige fejl omfatter:

• Køb for høj hastighed til simple LED-layouts

• Investering i inspektion ud over de faktiske behov

• Kopiering af smartphone SMT-konfigurationer uden justering

Balanceret planlægning sikrer optimal omkostningsydelse over hele produktets livscyklus.

8. Almindelige fejl ved valg af SMT-linjer til LED-belysningsproduktion

Nogle tilbagevendende fejl omfatter:

• Prioriter hastighed frem for stabilitet

• Undervurderer virkningen af ​​termisk konsistens

• Ignorerer lange PCB-håndteringsudfordringer

• Behandler LED SMT som identisk med forbrugerelektroniksamling

At undgå disse fejl tidligt sparer betydelige omkostninger og driftsbelastning senere.

For producenter, der søger langsigtet stabilitet, bør en komplet SMT-produktionslinje til LED-belysning designes som et integreret system frem for en samling af individuelle maskiner.

Konklusion: Opbygning af en stabil, skalerbar og pålidelig LED SMT produktionslinje

At vælge den rigtige SMT-produktionslinje til LED-belysningsfremstilling kræver et mindsetskifte. Succes er ikke defineret af maksimal hastighed eller laveste startomkostning, men af ​​langsigtet konsistens, pålidelighed og skalerbarhed.

En veldesignet LED SMT-linje leverer:

• Stabil loddekvalitet

• Konsistent lysydelse

• Lavere omarbejdnings- og garantirisiko

• Bæredygtig vækst i produktionen

Ved at fokusere på reelle proceskrav frem for overskriftsspecifikationer kan LED-producenter bygge SMT-produktionslinjer, der understøtter både nuværende behov og fremtidig ekspansion med tillid.
