AIMEX III
I.C.T
| Antal: | |
|---|---|

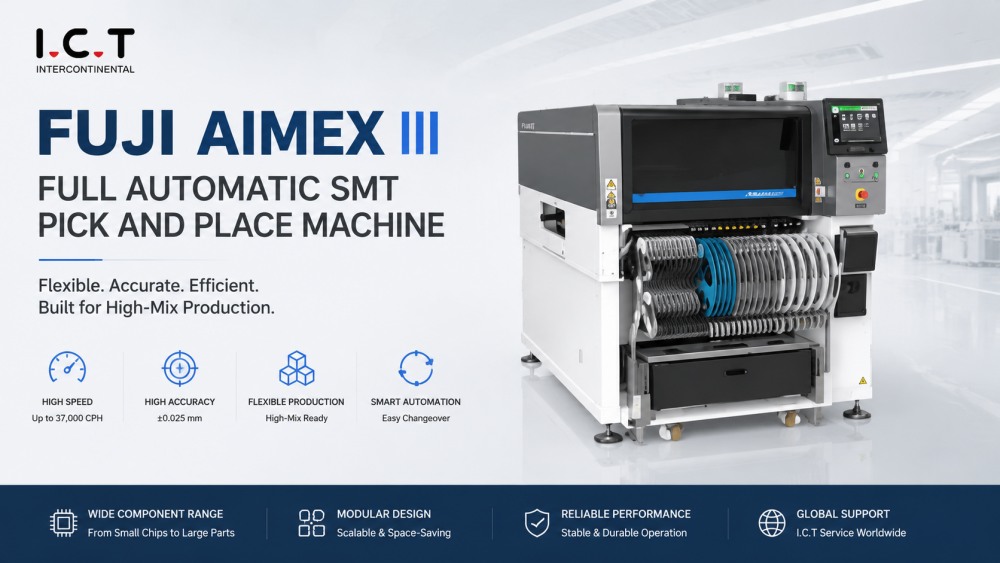

| FUJI AIMEX III Smart SMT-platform
FUJI AIMEX III Smt Pick And Place Machine er designet til SMT-produktionsmiljøer med høj miks og høj fleksibilitet. Det er meget udbredt i industrier, der kræver hyppig produktskift og kompleks PCB-samling, såsom EMS, bilelektronik og industrielle kontrolsystemer. Dette system giver stabil ydeevne og intelligent produktionsstyring til moderne fabrikker.
Som en nøgle FUJI Pick and Place Machine, integrerer FUJI AIMEX III Smt Pick And Place Machine avanceret modulær arkitektur, hvilket giver producenterne mulighed for at konfigurere produktionslinjer baseret på reelle fabrikskrav. Det fungerer problemfrit inden for en fuld SMT-produktionslinje, inklusive printer, SPI, reflow-ovn og AOI-systemer. ICT leverer fuld nøglefærdig SMT-løsningssupport, herunder installation, træning og eftersalgsservice.
| Produktegenskaber
FUJI AIMEX III Smt Pick And Place Machine er bygget til high-mix produktionsmiljøer, hvor produktmodeller skifter hyppigt. Det understøtter hurtigt skift mellem forskellige PCB-typer og komponentlayouts. Denne fleksibilitet gør den ideel til EMS-fabrikker og tilpasset elektronikfremstilling. Systemet reducerer nedetid og forbedrer produktionens reaktionsevne, hvilket hjælper producenterne med at tilpasse sig hurtigt til markedets krav og samtidig opretholde en stabil outputkvalitet.
FUJI AIMEX III Smt Pick And Place Machine har en modulær struktur, der gør det muligt for fabrikker at justere produktionskapaciteten nemt. Forskellige moduler kan konfigureres afhængigt af produktionskrav, hvilket gør det velegnet til både små batch- og storskalafremstilling. Dette modulære design forbedrer skalerbarheden og muliggør fremtidige opgraderinger uden at erstatte hele systemet, hvilket reducerer langsigtede investeringsomkostninger for kunderne.
FUJI AIMEX III Smt Pick And Place Machine sikrer stabil og nøjagtig komponentplacering selv for komplekse printdesigns. Med avanceret synsgenkendelse og intelligente kontrolsystemer reducerer det placeringsfejl og forbedrer udbyttegraden. Denne FUJI Pick and Place Machine er designet til at opretholde høj præcision under kontinuerlig drift, hvilket gør den velegnet til avanceret elektronik såsom bilindustrien og kommunikationsenheder.
FUJI AIMEX III Smt Pick And Place Machine integreres problemfrit i en komplet SMT produktionslinje. Det fungerer med stencilprintere, SPI-inspektionssystemer, reflow-ovne og AOI-maskiner for at danne et fuldt automatiseret produktionssystem. Denne integration forbedrer produktionseffektiviteten og reducerer manuel indgriben. Systemet sikrer jævnt dataflow og overvågning i realtid til smarte fabriksapplikationer.
FUJI AIMEX III Smt Pick And Place Machine er konstrueret til langsigtet industriel drift med høj pålidelighed. Det opretholder en stabil ydeevne selv under kontinuerlige produktionsforhold. Denne FUJI SMT Pick And Place Machine reducerer vedligeholdelseskravene og sikrer ensartet outputkvalitet. Det er en pålidelig løsning for globale elektronikproducenter, der søger stabil SMT-produktionskapacitet.
| Specifikation
Grundlæggende specifikationer | |
PCB størrelse (LXW) | 48 x 48 mm til 774 x 610 mm (dobbelttransportør)* |
Foderkapacitet | Op til 130 (8 mm tape) |
Placeringsnøjagtighed | H24G: +/-0,025 mm (Standardtilstand) / +/-0,038 mm (Produktivitetsprioritetstilstand, under udvikling) (3sigma) cpk≥1,00 |
Maskinens dimensioner | L: 1280 mm, B: 2656 mm, H: 1556 mm |
Placering af hoveder | |||||
H24G | H08M | H02F | H01 | AF | |
Dysemængde | 24 | 8 | 2 | 1 | 1 |
Gennemløb (cph) | 37.000 cph (produktivitetsprioritetstilstand, under udvikling) | 13000 | 7300 | 4200 | 3000 |
Delstørrelse (mm) | 03015 mm til 5 x 5 | 0603 (0201')til 45 x 45 | 1608 (0603') til 74 x 74 (32 x 180) | 1608 (0603') til 74 x 74 (32 x 180) | |
Del tilstedeværelseskontrol | ○ | ○ (H08MQ) | ○ | x | |
Levering af reservedele Tape | ○ | ○ | ○ | ○ | |
Stok | x | ○ | ○ | ○ | |
Bakke | x | ○ | ○ | ○ | |
DynaHead(DX) | ||||
Dysemængde | 12 | 4 | 1 | |
Gennemløb (cph) | 27.000 | 12000 | 5800 | |
Delstørrelse (mm) | 0402 (01005') til 12,5 mm diagonalt og Y er 7,5 mm eller mindre | 1608 (0603') til 15 x 15 | 1608 (0603') til 74 x 74 (32 x 100) | |
Placeringsnøjagtighed | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
Del tilstedeværelseskontrol | o | x | o | |
Levering af reservedele | Tape | o | o | o |
Stok | x | o | o | |
Bakke | x | o | o | |
*Kontakt ICT for specifikke driftsforhold og detaljerede specifikationer.
| SMT-linjeudstyrsliste
Vores SMT-samlebånd har avanceret udstyr til effektiv og præcis PCB-samling. Den fuldt automatiserede SMT-linje inkluderer en læsser, en autoprinter til nøjagtig påføring af loddepasta, en pick-and-place-maskine til præcis komponentplacering, en reflow-ovn til pålidelig lodning og et AOI-system til grundig defektinspektion. Denne højkvalitets PCBA-produktionslinje sikrer jævn drift, høj pålidelighed og lavpris SMT-montering, der opfylder forskellige branchekrav.
FUJI AIMEX III Smt Pick And Place Machine er en kernedel af et komplet SMT-produktionssystem. Det fungerer sammen med SMT-læsser, loddepastaprinter, SPI-inspektionssystem, reflowovn, AOI-inspektionssystem og PCB-håndteringsudstyr. Denne kombination sikrer et fuldautomatisk produktionsflow fra PCB-ladning til slutinspektion. ICT leverer komplette SMT-linjeløsninger til globale kunder, der hjælper med at bygge effektive og intelligente fabrikker.
| Video om kundesucces
ICT gennemførte med succes installationen og træningen af en komplet SMT-produktionslinje i Algeriet til fremstilling af mobiltelefoner. Produktionslinjen omfatter SMT-læsser, ICT-4034 stencilprinter, ICT-S400 SPI, FUJI AIMEX III Smt Pick And Place Machine, Lyra 733 reflow-ovn, AI-5146 AOI-system og PCB-håndteringsudstyr.
I løbet af en måneds support på stedet sørgede vores ingeniører for installation, fejlfinding og operatørtræning. FUJI AIMEX III Smt Pick And Place Machine spillede en nøglerolle i opnåelsen af stabil high-mix produktionsydelse. Kunden startede med succes masseproduktion og gav positiv feedback om udstyrsstabilitet og IKT-teknisk support.
| Service og træningssupport
ICT giver fuld global support til FUJI AIMEX III Smt Pick And Place Machine inklusive installation, programmering, fejlfinding og operatørtræning. Vores ingeniører støtter kunder på stedet og online for at sikre hurtig produktionsstart. Uddannelse dækker maskindrift, vedligeholdelse og SMT-procesoptimering. Dette hjælper kunderne med hurtigt at mestre FUJI AIMEX III Smt Pick And Place Machine og opnå stabil produktionseffektivitet i rigtige fabriksmiljøer.
| Kunde ros
Kunder anerkender meget FUJI AIMEX III Smt Pick And Place Machine for dens fleksibilitet og stabile ydeevne. Mange kunder fremhæver dens evne til at håndtere high-mix produktion med hurtig omstillingseffektivitet. De sætter også pris på den professionelle installation og uddannelse, som IKT-ingeniører tilbyder. Sikker emballering, hurtig responsservice og pålidelig teknisk support forbedrer yderligere kundernes tillid til FUJI SMT-løsninger og globale IKT-servicekapacitet.
| Vores certificering
IKT-udstyr inklusive FUJI AIMEX III Smt Pick And Place Machine opfylder internationale standarder såsom CE, RoHS, ISO9001 og flere patenterede teknologier. Hver FUJI Pick and Place Machine gennemgår strenge tests før forsendelse for at sikre stabil ydeevne. Disse certificeringer garanterer sikkerhed, pålidelighed og langsigtet industriel brug for globale kunder, der fremstiller elektronik.
| Om IKT og fabrik
ICT er en global leverandør af SMT-løsninger med over 20 års brancheerfaring. Vi har betjent mere end 1.700 kunder på tværs af 80+ lande. Vores virksomhed integrerer F&U, fremstilling og teknisk service for at levere komplette SMT produktionslinjeløsninger. Med stærk ingeniørevne hjælper vi kunder med at bygge smarte, fleksible og effektive SMT-fabrikker ved hjælp af udstyr såsom FUJI AIMEX III Smt Pick And Place Machine.
