ICT-310P
I.C.T
Inline Label Sticker
| Antal: | |
|---|---|

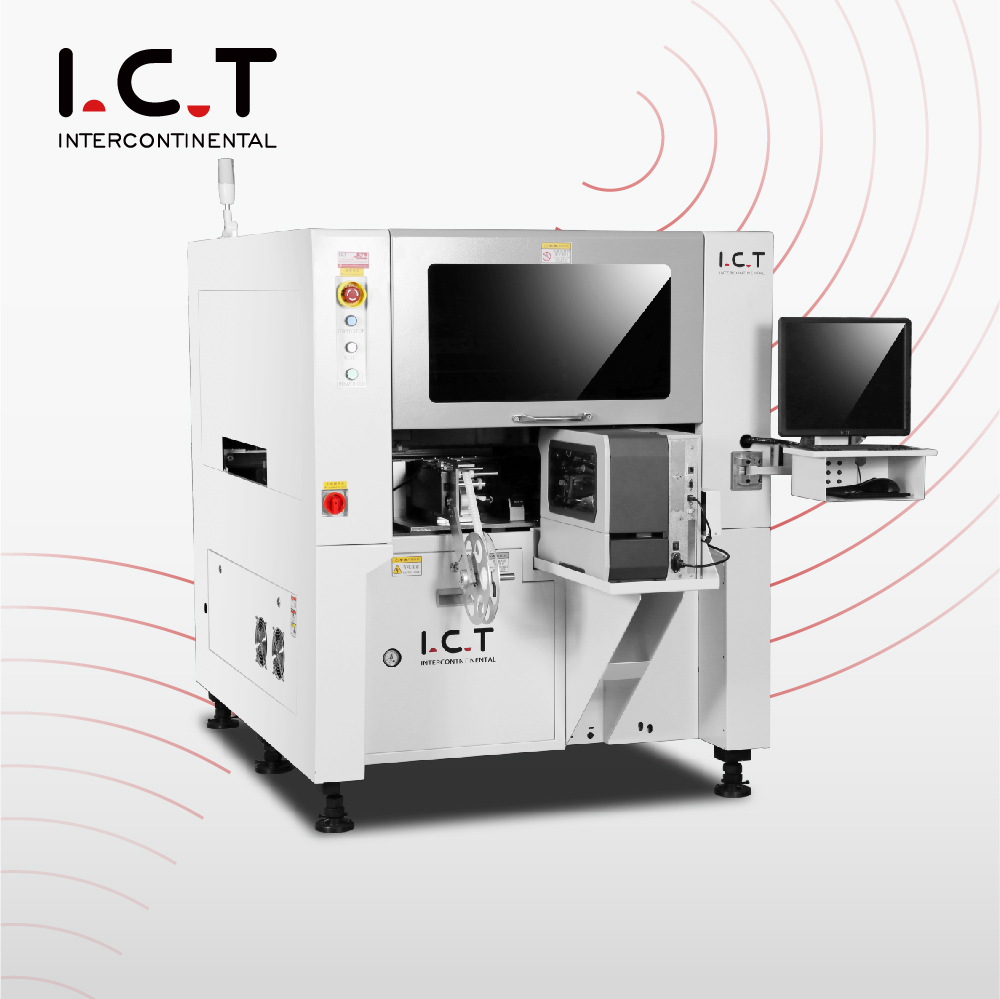

| SMT Label Mounter Oversigt
SMT Label Mounter placerer effektivt etiketter på PCB'er af forskellige størrelser og typer. Designet til højvolumen PCB-samlebånd og understøtter flere etiketmaterialer og tykkelser. Maskinen har dobbelte placeringshoveder, uafhængig vakuumdetektion og valgfri stregkodeudskrivning. IKT giver fuld teknisk support, hvilket sikrer problemfri installation og drift i SMT produktionsmiljøer. Dets præcisionsdesign og integrationsmuligheder muliggør sømløs forbindelse med MES-systemer, hvilket forbedrer sporbarhed og produktionseffektivitet i PCB-fremstilling.
| Funktion af SMT Label Mounter

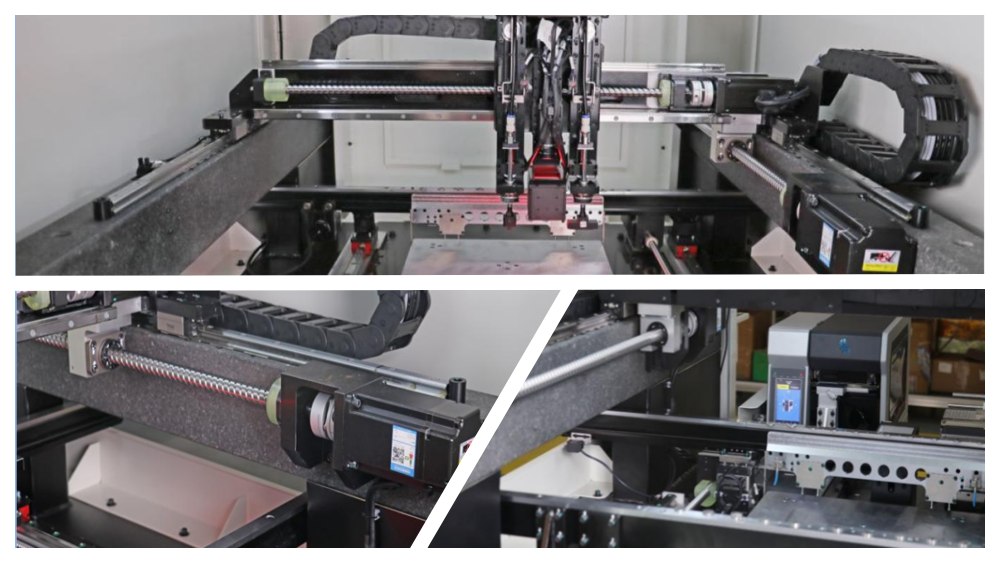

Den integrerede stålramme og marmorbase giver strukturel stabilitet. Kugleskruer og lineære styreskinner sikrer høj nøjagtighed, mens importerede servomotorer tilbyder hurtig bevægelse og gentagelig positionering. Buebroophænget forbedrer den bærende ydeevne og understøtter højhastighedsdrift i lang tid uden mekaniske afvigelser.

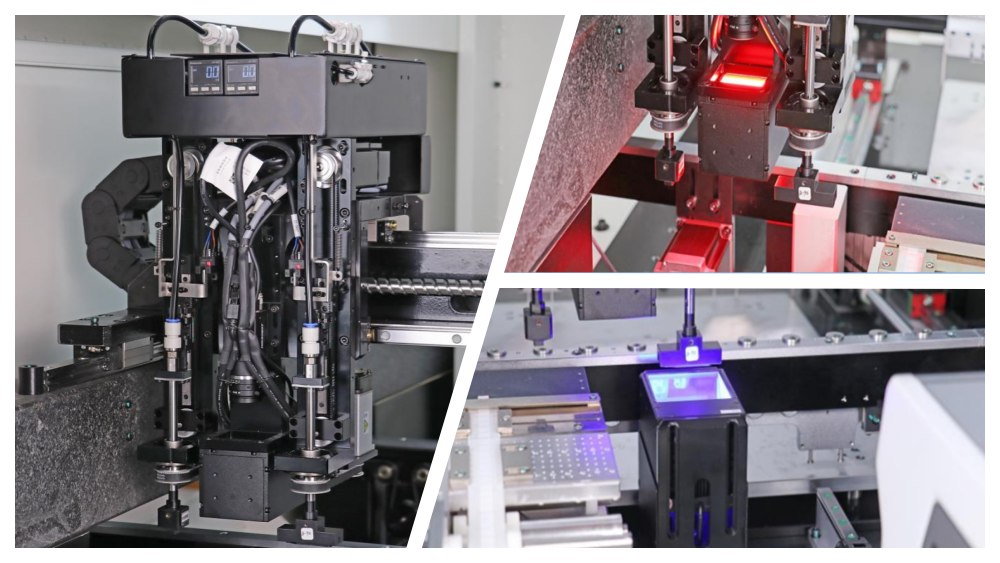

Dobbelte monteringshoveder løfter, sænker og roterer 360° uafhængigt. Importerede kuglesplines og visuel positionering med flyvende og faste kameraer sikrer ensartet nøjagtighed. Rødt og blåt lys forbedrer etiketgenkendelse. Denne opsætning tillader præcis placering af etiketter på forskellige PCB-komponenter og højder, minimerer fejl og øger gennemløbet.

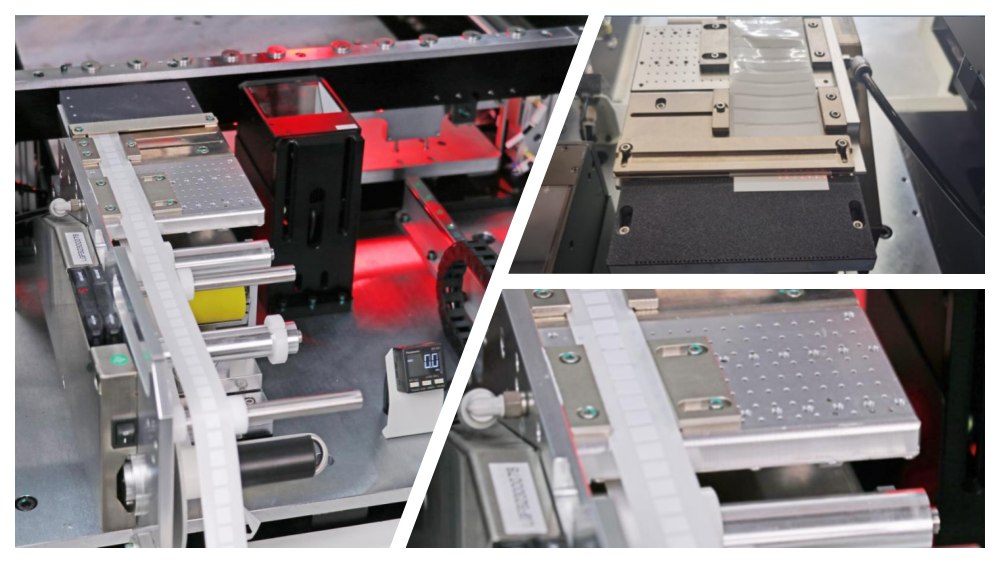

To elektriske intelligente fødere håndterer en lang række etiketstørrelser, fra 1,8×2,0 mm til 100×40 mm. Skridsikre måtter forhindrer spild, mens optiske sensorer sikrer korrekt etiketlevering. Særlige justeringer tilgodeser komplekse eller skrøbelige materialer, bevarer produktionseffektiviteten og reducerer nedetiden for genindlæsning af feeder.

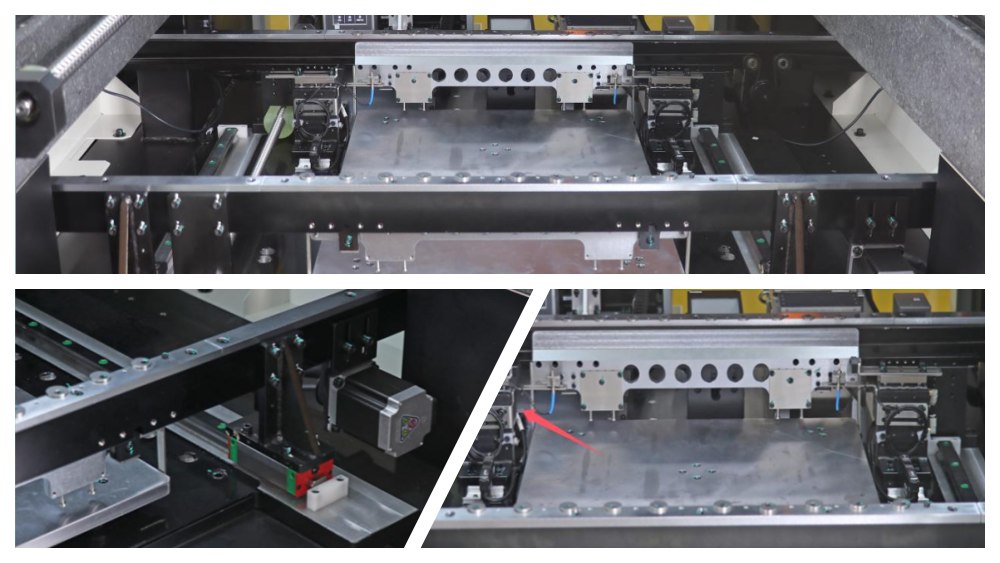

Transportbåndets hastighed er justerbar og tillader fleksibel PCB-retning. Pneumatiske blokeringer og optiske sensorer sikrer præcise stoppositioner. En synkroniseret kugleskrue og glideskinne opretholder sporparalleliteten, forhindrer PCB-stop og muliggør jævn kontinuerlig produktion i SMT-linjer.
| Reflow Ovn Specifikation
| Nr. | Vare | I.CT-310 | I.CT-310D | I.CT-310L |
|---|---|---|---|---|
| 1 | PCB -størrelse | 50×50 mm ~ 340×280 mm | 50×50 mm ~ 400×350 mm | 100×100 mm ~ 600×500 mm |
| 2 | PCB -tykkelse | 1-6 mm | 1-6 mm | 1-6 mm |
| 3 | Feederposition | 2 | 4 | 2 |
| 4 | Foderbredde | 105 mm | 105 mm | 105 mm |
| 5 | Monteringshastighed | 2500 stk/H | 4000 stk/H | 1300 stk/H |
| 6 | Etiket størrelse | Etiketføder: 2×2 ~ 100×40 mm (valgfri stregkodeprinter: 13×13 ~ 100×40 mm) | Samme | Samme |
| 7 | Etiket tykkelse | 0,05-0,3 mm | 0,05-0,3 mm | 0,05-0,3 mm |
| 8 | Mærkningspræcision | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| 9 | Mærkningsvinkel | 360° | 360° | 360° |
| 10 | Dyse | 2 | 2 | 2 |
| 11 | Dysevakuum | Vakuum pumpe | Vakuum pumpe | Vakuum pumpe |
| 12 | PCB sikkerhedshøjde | Top: <25 mm; Bund: <25 mm | Top: <25 mm; Bund: <25 mm | Top: <25 mm; Bund: <25 mm |
| 13 | Overførselshøjde | 900 ± 20 mm | 900 ± 20 mm | 900 ± 20 mm |
| 14 | Positioneringsnøjagtighed | ± 0,025 mm | ± 0,025 mm | ± 0,025 mm |
| 15 | Gentagen nøjagtighed | ±0,005 mm | ±0,005 mm | ±0,005 mm |
| 16 | Monteringsmoment | Max 3 kg | Max 3 kg | Max 3 kg |
| 17 | Positioneringsmetode | CCD + Mark | CCD + Mark | CCD + Mark |
| 18 | Transporthastighed | 50 ~ 600 mm/min | 50 ~ 600 mm/min | 50 ~ 600 mm/min |
| 19 | Stripningsmetode | Fiberoptisk detektion + softwarekontrol | Samme | Samme |
| 20 | Suge Detektion | Vakuum test, drop standard test | Samme | Samme |
| 21 | Skinnebredde | Automatisk justering | Automatisk justering | Automatisk justering |
| 22 | Kontroltilstand | PC + Industrielt styrekort | PC + Industrielt styrekort | PC + Industrielt styrekort |
| 23 | MES interface | Reserve netværksgrænseflade | Reserve netværksgrænseflade | Reserve netværksgrænseflade |
| 24 | Magt | AC220V/50Hz, 1KVA | AC220V/50Hz, 1,5KVA | AC220V/50Hz, 1,5KVA |
| 25 | Dimension | L1096×B1130×H1426mm | L1074×B1590×H1440mm | L1250×B1610×H1530mm |
| 26 | Vægt | 800 kg | 1300 kg | 1400 kg |
| 27 | Lufttryk | 0,5-0,6Mpa | 0,5-0,6Mpa | 0,5-0,6Mpa |
| SMT-linjeudstyrsliste
ICT leverer omfattende SMT-løsninger, herunder PCB-læssere, stencilprintere, pick-and-place-maskiner, SPI, AOI, Lyra reflow-ovne og PCB-håndteringssystemer. SMT Label Mounter integreres problemfrit, hvilket forbedrer sporbarhed og mærkningseffektivitet. Vores løsninger understøtter komplekse PCB-samlinger til computere, SSD'er og hukommelsesmoduler, hvilket sikrer output af høj kvalitet i højvolumenproduktionsmiljøer.
| Video om kundesucces
IKT-ingeniører leverede og idriftsatte en komplet SMT- og DIP-linje på en større elektronikfabrik i Usbekistan. Anlægget producerer computerbundkort, SSD'er og hukommelsesprodukter. Fra indledende opsætning til test leverede ICT teknisk support, programmering og fejlfinding på stedet. Kunden roste IKT's hurtige reaktion, udstyrspålidelighed og professionelle service. SMT-linjen omfattede ICT-5151 stencilprintere, fire SMT-maskiner, Lyra reflow-ovne, SPI, AOI og PCB-håndteringssystemer. DIP-linjen indeholdt manuel indføring, JUKI brugerdefineret indføring, Acrab350 bølgelodning og transportørintegration.
| Professionel træning og support
ICT tilbyder installation, kalibrering og træning på stedet for SMT Label Mounters. Vores ingeniører sikrer problemfri idriftsættelse og yder driftsvejledning til fabriksteams. Teknisk support dækker MES-integration, vedligeholdelse og fejlfinding. Hurtige responstjenester og detaljeret dokumentation hjælper kunderne med at opretholde høj oppetid, minimere produktionsrisici og sikre nøjagtig mærkning af alle PCB-typer.
| Kunde ros
Kunder roser konsekvent IKT-ingeniører for professionalisme, lydhørhed og klar vejledning. SMT Label Mounters præcision og pålidelighed er højt værdsat, det samme gælder den sikre emballage og rettidig levering. Kunder fremhæver den hurtige problemløsning, lette integration og det overordnede bidrag til smidig SMT-linjedrift, hvilket bekræfter tilliden til IKT-løsninger og fremragende service.
| Vores certificering
IKT-produkter opfylder CE-, RoHS- og ISO9001-standarderne. SMT Label Mounter inkluderer også patenterede funktioner til pålidelig mærkning. Overholdelse sikrer sikkerhed, miljøbeskyttelse og fremstilling af høj kvalitet. Kunder kan stole på fuldt certificerede maskiner til kritiske PCB-samlingsoperationer, understøttet af ICT's strenge kvalitetsstyringssystem.
| Om os og fabrikken
ICT designer, fremstiller og leverer avanceret SMT-udstyr over hele verden. Med et voksende team og årtiers erfaring betjener vi hundredvis af kunder på tværs af flere lande. Vores fabrik opretholder strenge inspektionsprocedurer, der sikrer, at hvert produkt lever op til højkvalitetsstandarder. Fra R&D til produktion og teknisk support, ICT leverer end-to-end-løsninger, der integrerer udstyr, træning og eftersalgsservice for effektive og pålidelige PCB-samlelinjer.
