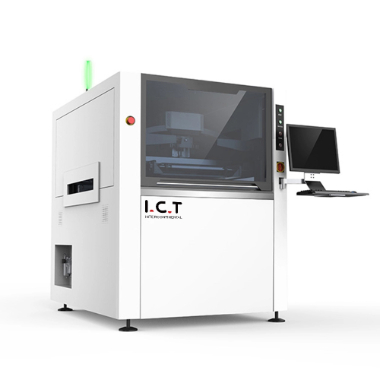

SMT-stencilprinter i fuld auto er uundværligt udstyr i SMT-procesproduktion. Det er generelt sammensat af bordmontering, loddepasta, indtryk og kredsløbskortoverførsel. Vergt anvendt er fuldauto SMT-stencilprinter og semi-auto SMT stencilprinter Disse to typer, næste, lad os dele med dig driftsvejledningerne i fuldauto SMT stencil printer.
Dette er indholdslisten:
l Hvad er præparater, inden du starter fuld-auto SMT-stencilprinteren?
l Hvordan udfører den fulde auto SMT-stencilprinter sporjustering og positionering?
l Hvad er kravene til stopposition og identifikation af fuldauto SMT-stencilprinter?
l Hvad er kravene til stopposition og identifikation af fuldauto SMT-stencilprinter?
① Kontroller, om strømforsyningen og gasdelen af den fulde auto SMT-stencilprinter er normal
② Kontroller, om der er værktøjer i den aktive del af den fulde auto SMT-stencilprinterenhed for at forhindre, at enheden kolliderer, når du vender tilbage til oprindelsen
③ Efter at have tændt kraften i fuld-auto SMT-stencilprinter, når enheden vender tilbage til oprindelsen, kan ingen forlade enheden. Hvis der er en abnormitet, skal du trykke på nødstop og fejlfinding.
④ Tag al fingerbølen ud og baffel til rengøring, og rengør dem fuldstændigt.
⑤ Rengør overfladen på bordet med en klud og alkohol, og der skal ikke være nogen fremmedlegemer, loddepasta eller støv på overfladen
⑥ Rengør overfladen på jernbanesiden klemme med en klud og alkohol, og der må ikke være nogen fremmed stof, loddepasta eller støv på overfladen
⑦ Bekræft, om den fulde auto SMT-stencilprinter-aftørringssystem er installeret korrekt, og rullen er installeret på plads
① Mål længden og bredden af PCB på skærmramme hersker, og juster sporbredden efter indtastning, læg PCB i sporet, og bekræft, om bredden er passende, og om importen og eksporten er glat
② Læg den fulde auto SMT-stencilprinterbaffel og fingerbøl på bordet, læg derefter PCB i banen, løft bordet og klem den og bekræft, om PCB kan klemmes effektivt. Hvis det ikke kan klemmes fast, skal du justere sporbredden korrekt. Og bekræft, at bredden på indgangen og udgangen, indtil den kan klemmes fast
③ For at placere fingerbølen skal retningen af chip -fingerbølen være vinkelret på squeegee eller mindre end 45 grader, den cylindriske fingerbøl skal være jævnt placeret, og søjle -thimble skal placeres separat i bunden af de tætte fodkomponenter, såsom QFN, BGA for at sikre, at søjleudviklingen bliver fuldt ud understreget.
④ Når du har placeret fingerbølen, skal du ryste blidt fingerbølen med hånden for at bekræfte, om fingerbølen af den fulde auto SMT-stencilprinter ryster. Hvis der er ryste, betyder det, at bunden af fingerbølen ikke er flad og skal rengøres. Juster bordhøjden for at sikre, at PCB -udskrivningsoverfladen og sideklemmen er på det samme plan på.
Fuld-auto SMT-stencilprinters automatiske stoppositionskrav : Midtlinjen i trykområdet og midtskruen på sideklemmen er på samme linje. Vælg Mark Point. Kravene: Diagonal, regelmæssig form, ingen interferens i området og rimelige parameterindstillinger.
Løft Z -aksen og placer stencilen. Puden til den fulde auto SMT-stencilprinter er påkrævet for at falde sammen med stencilåbningen. Klem stencilen og indstil slaget af squegegee. Start- og slutpositionerne for squeegee skal være på klemmepladen. , Og afstanden fra nettet er 30 mm.
① Squeegee -tryk, slagtilfælde, hastighedsbekræftelse.
② Bekræft aftørringssystemets parametre for fuld-auto SMT-stencilprinter.
③ Bekræft orbitalhastighedsparametre for fuldauto SMT-stencilprinter.
④ Bekræft strippeparametrene for fuld-auto SMT-stencilprinter.
⑤ Indstil produktionsparametrene for fuld-auto SMT-stencilprinter, kontroller 'Vis justeringsvindue '.
Kør automatisk udskrivningsmaskinen og indsæt substratet (filmkort).
⑦ Efter den fulde auto SMT-stencil-printerstops, løsne stencilen, placer stencilen nøjagtigt og derefter låse stencilen.
⑧ Tilføj loddepasta, udskriv den første film, og bekræft udskrivningseffekten under et mikroskop.
⑨ Juster udskrivningsparametre i henhold til udskrivnings- og dæmningseffekter.
⑩ Efter at det første tryk er bekræftet at være OK, skal du indstille produktionsparametrene, fjerne markeringen af 'Display Justeringsvinduet ', og de første 5 stk. Batchprint skal inspiceres fuldt ud for at bekræfte udskrivningsstabiliteten.
