| SMT PCB udskrivningsmaskine
PCB Printing Machine ICT-4034 håndterer PCB'er op til 400x340 mm med 7-sekunders cyklusser. Gentag nøjagtighed ±0,01 mm og udskriv præcision 0,025 mm, der passer til LED- og bilbehov. Automatisk PCB-kalibrering, trykbalance og stencilrensning skærer manuelle trin. Den understøtter lim til LED-loddepastaprinter-applikationer. Kina-printeren bruger Windows 10 til enkel kontrol. Industry 4.0 og MES tillader overvågning i realtid. IKT tilbyder fuld træning og optimering. Kontakt for pcb printer maskine pris detaljer.
| Funktion
Buebro ophængsskraber direkte med to motorer. Dette styrer trykket på begge sider nøjagtigt. Glideskinner holder stabiliteten før og efter udskrivning. Realtidsfeedback sikrer perfekt pastadannelse. PCB-udskrivningsmaskinen passer til LED-tavler med fin pitch. Importerede japanske og tyske dele reducerer fejl. Lav nedetid over ti års levetid. Det sparer lodde og øger udbyttet i højvolumen linjer. Automatiske adskillelsesmetoder forhindrer beskadigelse af stencil eller PCB.
Bæltesystem forhindrer blokering med præcis motorhastighed på op til 1500 mm/s. Kørselsvejledningen skifter frit til venstre-højre eller højre-venstre. Sideklemmer og vakuum holder brædder med skævhed under 1%. Dette garanterer jævn kontakt for kvalitetsprint. Kina-trykmaskinen understøtter magnetiske stifter og op-ned-borde. Stoppositionerne er nøjagtige for hurtig skift under 5 minutter. Den håndterer PCB tykkelse 0,4-6 mm manuelt eller automatisk. Pålidelig for pcb printer maskine pris værdi.
Tør, våd, vakuumtilstande renser stencilen fuldstændigt. Separat CCD og spraydesign spreder alkohol jævnt. Software styrer papir og væske for at reducere omkostningerne. Stærk udstødning fjerner hurtigt rester. LED-loddepasta-printeren holder høj kvalitet over lang tid. Manuel mulighed tilføjer fleksibilitet. Dette forhindrer defekter fra snavsede stencils. Nem vedligeholdelse holder effektiviteten høj.
| Specifikation
| Model | IKT-4034 | ICT5134 | IKT-5151 |
| Rammestørrelse (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -størrelse (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportretning | Venstre-højre; Højre venstre; Venstre venstre; Højre-højre | ||
| Supportsystem | Magnetisk pin/op-ned-tabeljusteret/supportblok | ||
| Klemmesystem | Sideklemning (vakuumdyse, automatisk tilbagetrækkeligt Z-tryk er mulighed) | ||
| Printerhoved | To uafhængige motoriserede printhoveder | ||
| Squeegee Type | Rustfrit stål (standard), plastik | ||
| Rengøringssystem | Tørt, vådt, vakuum | ||
| Inspektion | 2D-inspektion (standard) | ||
| Strømforsyning | AC:220±10%,50/60HZ,3Kw | ||
| Kontrolmetode | PC kontrol | ||
| Dimension (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | IKT-6534 | ICT-6561 | ICT-9060 |
| Rammestørrelse (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -størrelse (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan opdateres uden særlig varsel.

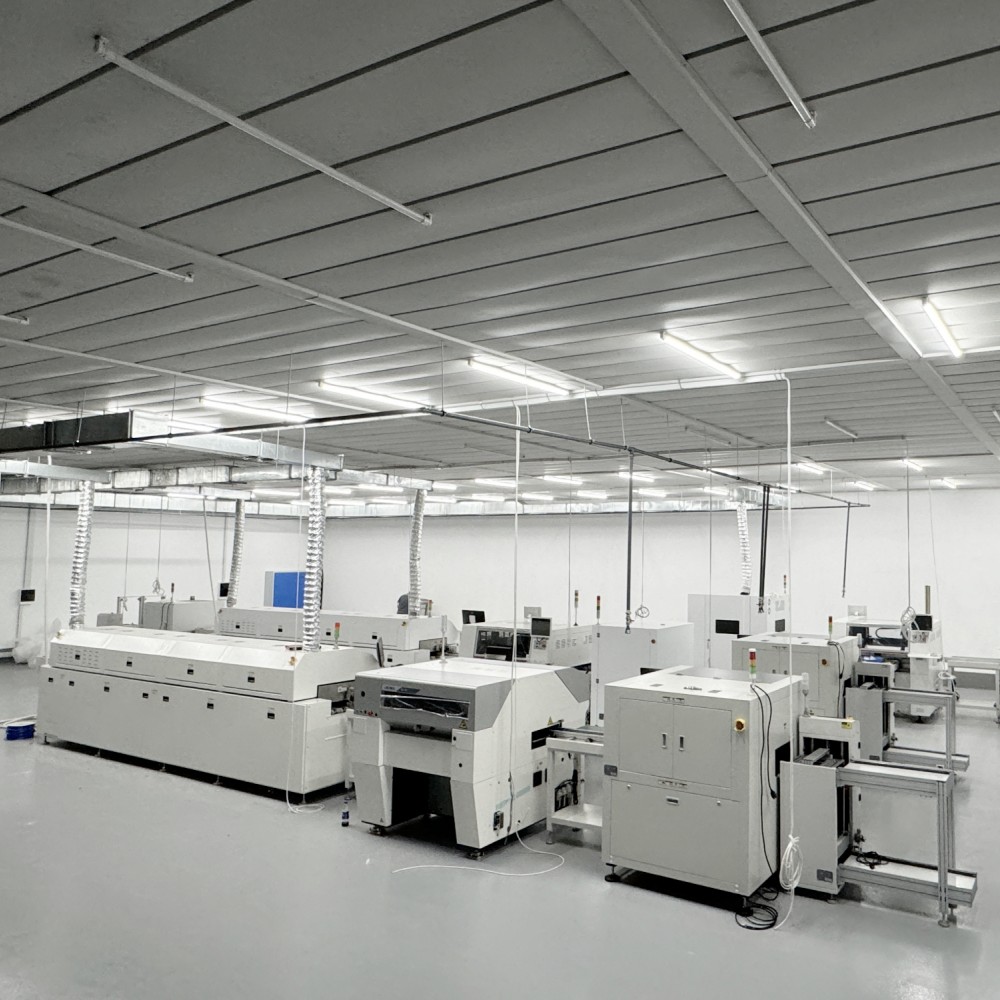

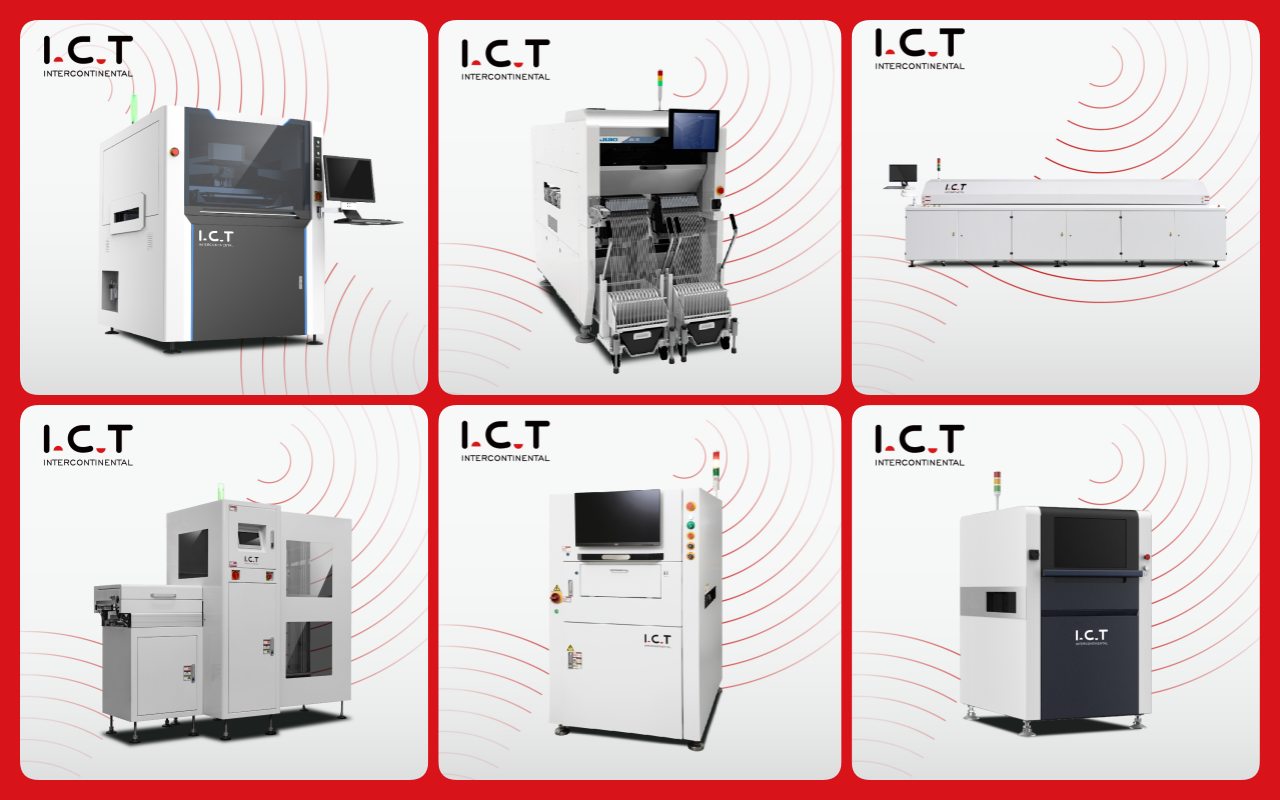

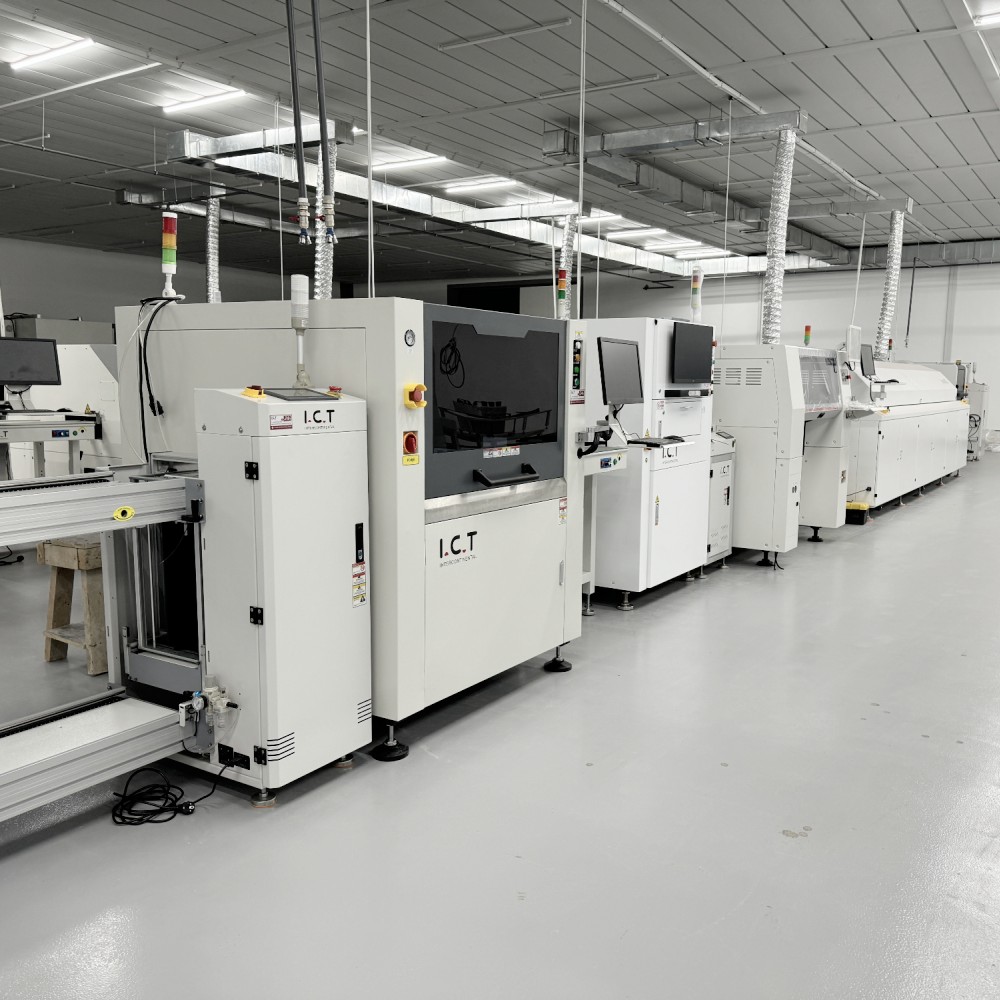

| SMT-linjeudstyrsliste
Vores højkvalitets PCBA-produktionslinje har avanceret udstyr til effektiv og præcis PCB-samling. Den fuldt automatiserede SMT-linje inkluderer en læsser, en autoprinter til nøjagtig påføring af loddepasta, en pick-and-place-maskine til præcis komponentplacering, en reflow-ovn til pålidelig lodning og et AOI-system til grundig defektinspektion. Denne højkvalitets PCBA-produktionslinje sikrer jævn drift, høj pålidelighed og lavpris SMT-montering, der opfylder forskellige branchekrav.
| Produktnavn | Formål i SMT Line |
|---|---|
| PCB -læsser | Indlæser automatisk blottede PCB'er til linjen. |
| Loddepastaprinter | Udskriver loddepasta på PCB-puder nøjagtigt. |
| Vælg og placer maskine | Monterer komponenter på printkort præcist. |
| Reflow ovn | Smelter loddemetal for at danne faste samlinger. |
| Aoi maskine | Inspicerer loddesamlinger og placeringsfejl. |
| SPI maskine | Kontrollerer loddepastaens højde og kvalitet. |
| Sporbarhedsudstyr | Registrerer og sporer produktionsdata: Laser Markeringsmaskine/ Label Mounter /Inkjet Printer |

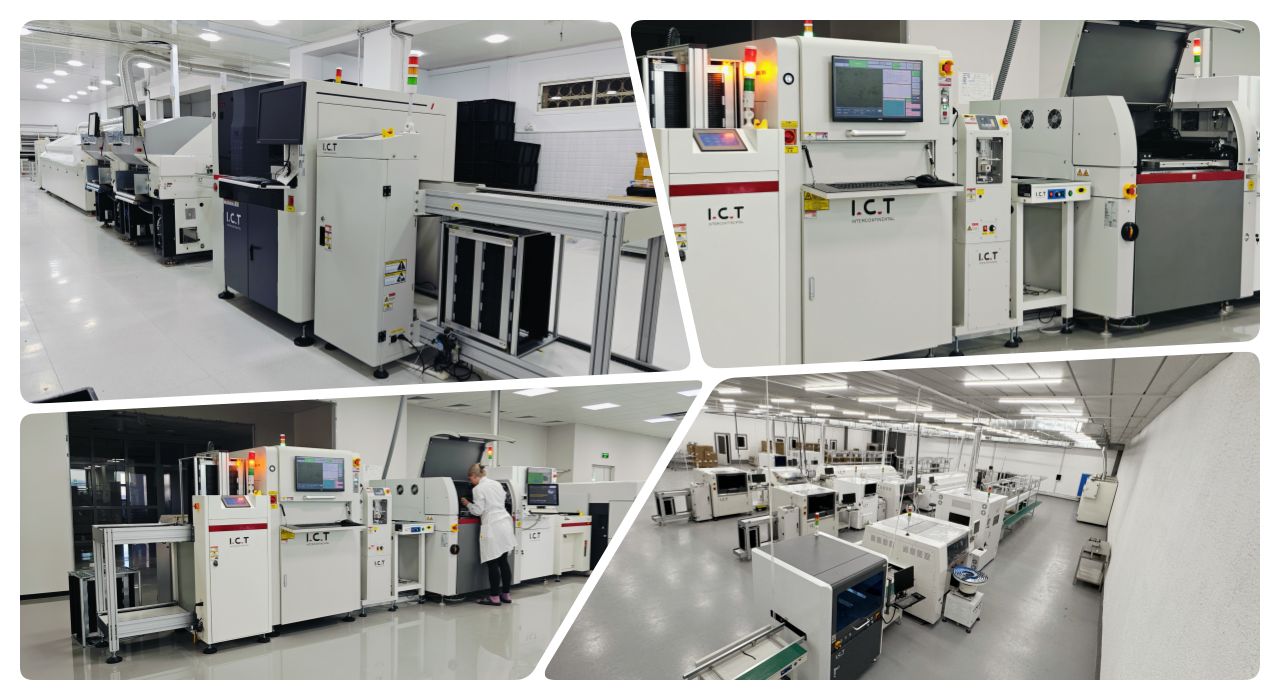

| Kundesucces Case Study Video
IKT sendte ingeniører til Nordamerika for en skønhedsinstrumentfabrik. De installerede to SMT-linjer med PCB Printing Machine. Opsætning involverede fuld kalibrering, test og justeringstjek. Det lokale team modtog træning i automatisk kalibrering, trykindstillinger og MES-integration. Lines opnåede hurtig accept med høj præcision for små komponenter. Kunden satte pris på hurtig problemløsning og procestips. Dette demonstrerer IKT global ekspertise og pålidelig støtte til internationale projekter.
| Global service og træningssupport
IKT sørger for komplet installation, vedligeholdelse og træning af PCB Printing Machine. Eksperter på stedet håndterer opsætning, kalibrering og linjeoptimering. Fjerndiagnostik løser fejl hurtigt. Træningen inkluderer brug af interface, loganalyse og programopsætning på 5-10 minutter. Vi tilpasser os produktionsændringer for bedre output. Verdensomspændende centre lagerfører reservedele til hurtig levering. Langsigtet partnerskab sikrer problemfri drift og opgraderinger. Forhør om pcb printer maskine pris med servicepakker.
| Kundeanmeldelser
Brugere roser IKT-ingeniører for professionel oversøisk installation og hurtige svar. PCB-udskrivningsmaskinen tilbyder stabil ydeevne med minimale nedbrud. Sikker pakning ankommer intakt globalt. Hurtige løsninger fastholder produktionsflowet. En LED-producent sagde: 'Nøjagtighed forbedrede vores montering betydeligt.' En anden værdsatte nem træning og omkostningsbesparelser. Pålidelig til Kina-printmaskinebehov.
| Certificeringer og standarder
IKT overholder CE, RoHS, ISO9001 for sikkerhed og miljø. Patenter dækker lysbuerensning, trykkontrol, kollisionsforebyggelse og transportsystemer. Disse innovationer sikrer top printkvalitet og stencillevetid. Globale standarder bygger købers tillid.

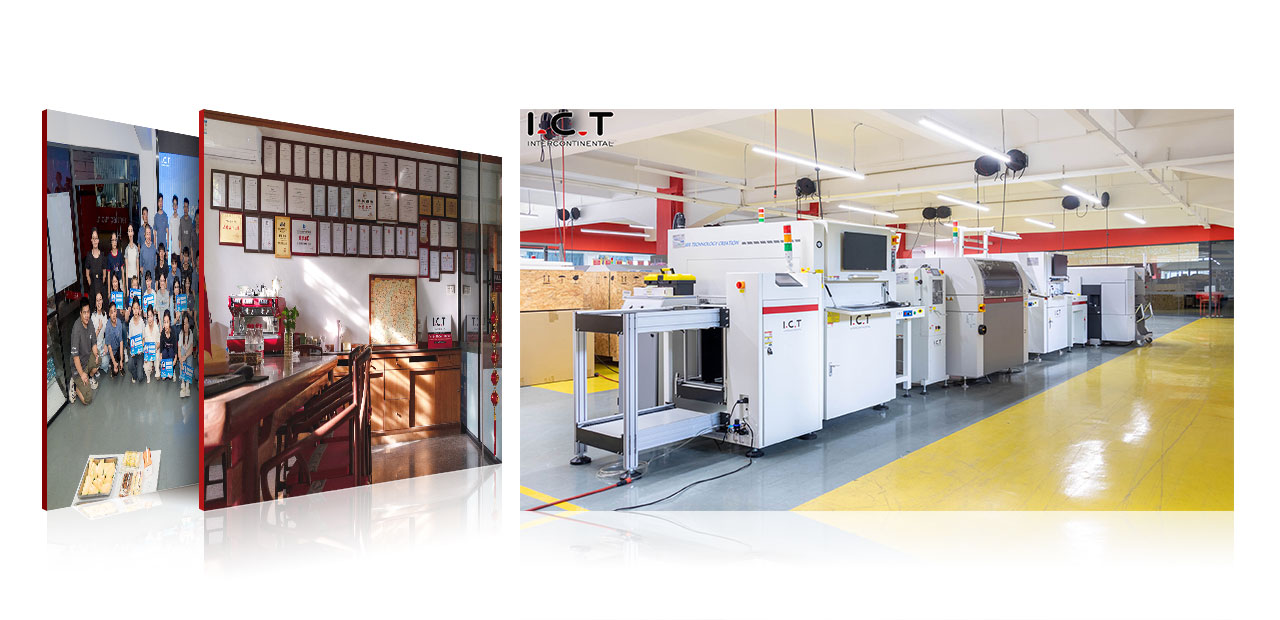

| Om ICT Company og vores SMT Factory
ICT udvikler og producerer internt med 89 medarbejdere og 20 ingeniører. Vi betjener over 1600 kunder i 72 lande med hurtig vækst. Strenge kvalitetstests og styring dækker hele SMT-linjer. Globale salgs- og servicecentre yder lokal hjælp. Dette understøtter pålidelig PCB Printing Machine og totalløsninger.
