ICT-D1200
I.C.T
smt coating machine for pcb
| Antal: | |
|---|---|
| High-End Jet Dispenser maskine
ICT Jet Dispensing Machine skiller sig ud inden for elektronikfremstilling med sin pålidelige ydeevne og kortfattede design. Det håndterer PCB-samling, SMT-rød limdispensering, LED-linse og medicinske produkter effektivt. Drevet af servomotorer og slibeskruer opnår den høj repeterbarhed og præcis limkontrol. Det visuelle positioneringssystem korrigerer Mark-punkter og kompenserer kanter for nøjagtighed. Med støtte til flere limtyper og sprøjter tilpasser den sig til forskellige behov. Online Jet Dispensing Machine For SMT Line integreres problemfrit i produktionslinjer, hvilket øger produktiviteten. Vores brede servicenetværk sikrer hurtig assistance og procesoptimering for kunder over hele verden.
| Detaljerede produktfunktioner
Jet-dispenseringsmaskinen har en højpræcisionsventil til nøjagtig kontrol af limmængden. Drevet af servomotorer og slibeskruer giver den repeterbarhed ved dispensering. Den understøtter forskellige limspecifikationer med en standard forvarmningsfunktion for at optimere viskositeten. Dette sikrer ensartet limoutput, hvilket forbedrer limningens pålidelighed. Velegnet til rød lim i SMT og andre klæbemidler forhindrer den tilstopning med dets indbyggede rengøringssystem, hvilket gør den effektiv til LED og medicinske applikationer.
Transportøren i Jet Dispensing Machine bruger antistatiske bælter med uafhængige motorer til nøjagtig transmission. Det inkluderer et unikt justerbart bordstop for at forhindre printafvigelse. Synkron breddejustering via slibeskruer garanterer skinneparallelitet. Dette muliggør fleksibel håndtering af PCB-vægte op til 5 kg og transporthastigheder på 300 mm/s. Den understøtter flere retninger som L til R eller R til L, og passer problemfrit ind i SMT-linjer for en jævn arbejdsgang.
Det indbyggede rensesystem holder ventilspidsen ren og forhindrer limtørring eller tilstopning. En-tasts automatisk rengøring afsluttes på få sekunder. Nøjagtig temperaturkontrol optimerer limflowet og holder output stabilt hele dagen. Disse enkle funktioner reducerer i høj grad den daglige vedligeholdelsestid og forlænger ventilens levetid, så Jet Dispensing Machine kører længere med færre stop.
Jet-dispenseringsmaskinen bruger PLC + industriel pc-styring for høj stabilitet og nem udvidelse. Den opfylder CE sikkerhedsstandarder og følger Industry 4.0 design. Elektriske dele af topmærket (Panasonic servo, Omron-relæ, Schneider-switch) sikrer pålidelig drift 24/7. Systemet understøtter MES-forbindelse og fremtidige opgraderinger såsom 3D-detektion eller UV-hærdningsmoduler. Enkel grænseflade og UFD-software gør betjeningen nem selv for nye medarbejdere.
| Specifikation
| Model | ICT-D450 | ICT-D600(LENS) | ICT-D1200(LENS) |
| Dispensing Range | X400*Y400*Z50mm | X600*Y400*Z50mm | X1200*Y400*Z50mm |
| Produktvægt | Max.4,5kg | ||
| Produktets tykkelse | Max.6mm | ||
| Maksimal hastighed | 2000 mm/s | ||
| Visionsmetode | CCD | ||
| Rengøringssystem | Auto | ||
| Indsprøjtningsventilhastighed | 200 point/s | ||
| Dispenseringsnøjagtighed | ±0,02 mm | ||
| Gentagen nøjagtighed | ±0,01 mm | ||
| Vægt | 650 kg | 750 kg | 950 kg |
| Dimension | B770*D1200*H1500mm | B880*D1200*H1500mm | B1590*D1200*H1500mm |
| SMT-linjeudstyrsliste

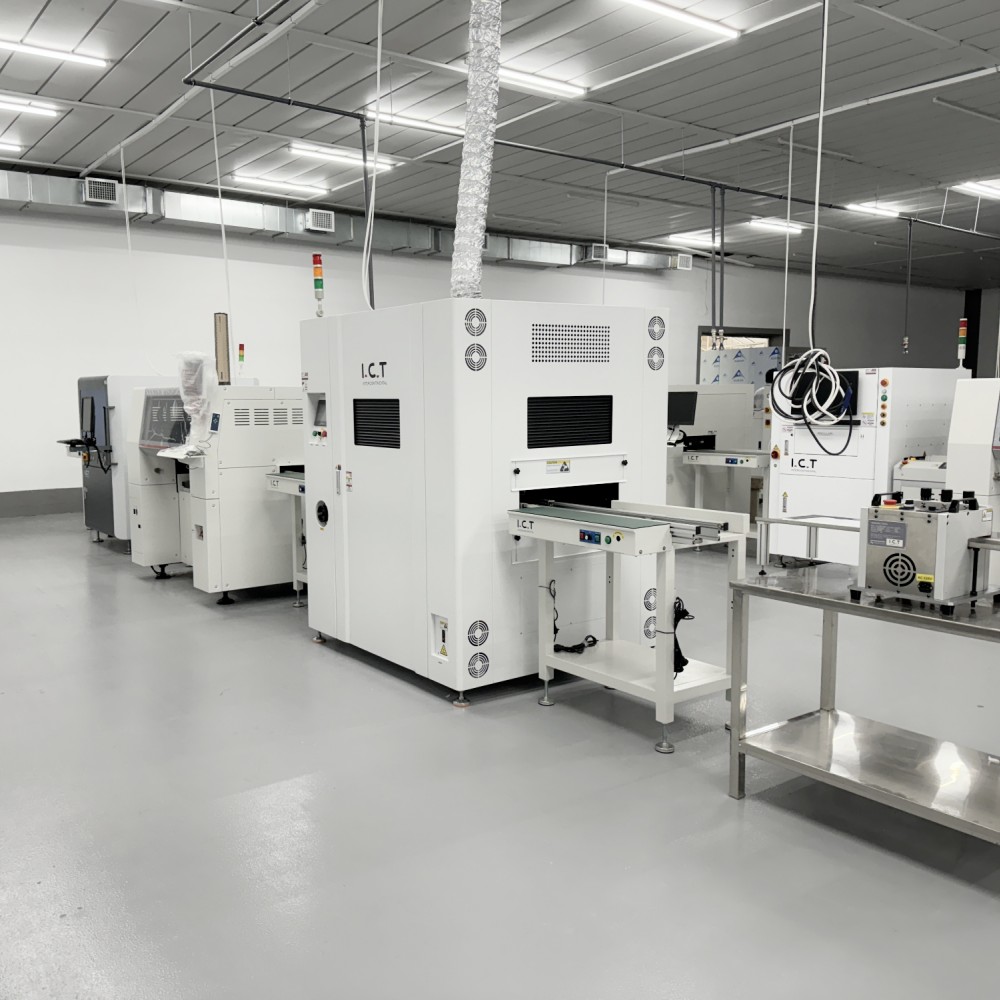

Den automatiske læsser fremfører plader jævnt. Jet-dispenseringsmaskinen taber nøjagtige limprikker eller linjer ved høj hastighed. Pick & place-maskinen placerer derefter komponenter eller LED-linser nøjagtigt på den våde lim. Derefter går pladen ind i en IR-hærdningsovn eller UV-hærdningsovn for at hærde limen fuldstændigt på få sekunder. Endelig inspicerer en AOI-station limvolumen, position og limkvalitet.
| Produktnavn | Formål i limdispenseringslinje |
|---|---|
| Lim dispenser maskine | Leverer højhastigheds, ultrapræcis limdispensering |
| Konformisk belægningsmaskine | Påfører den endelige beskyttende belægning for pålidelighed |
| Vælg og placer maskine | Placer komponenter nøjagtigt på frisk lim |
| Hærdning af ovnen | Hurtigt hærder lim med IR- eller UV-teknologi |
| Kundesucceshistorie

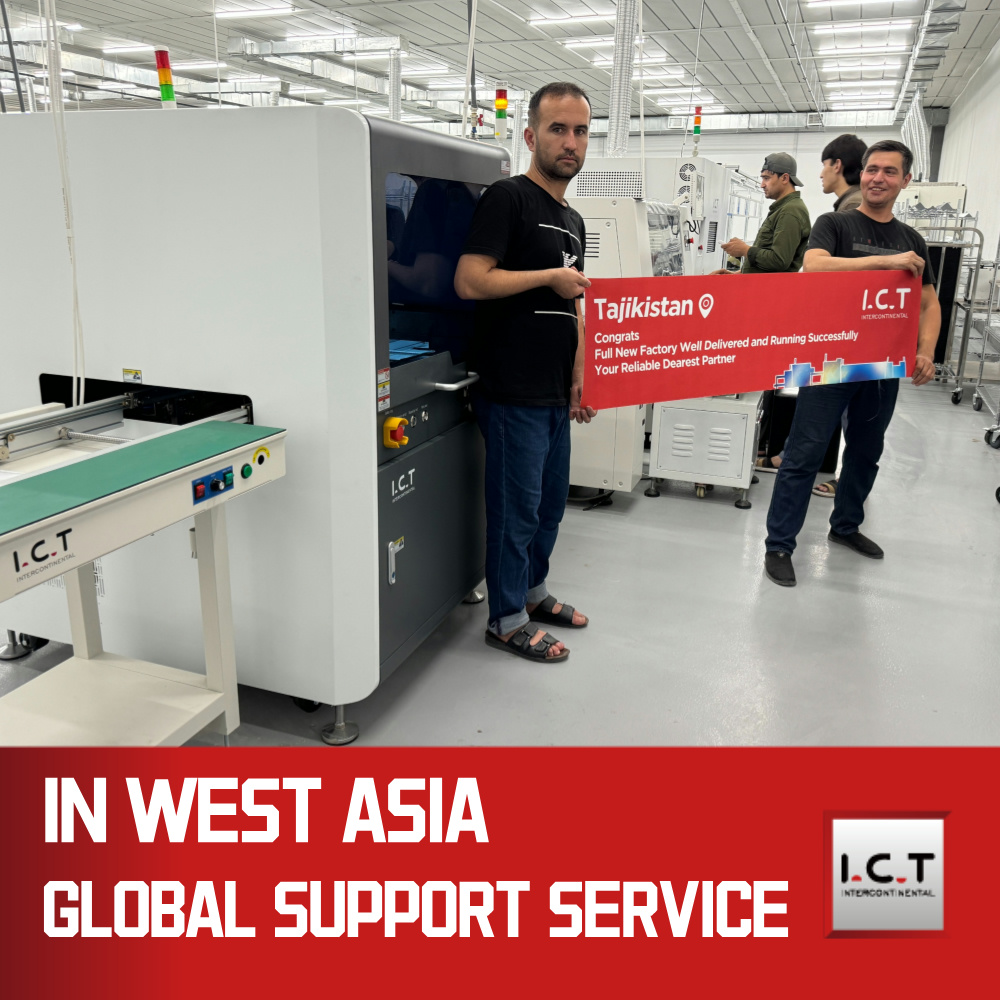

I Tadsjikistan ydede to IKT-ingeniører teknisk support på stedet til en LED-kunde, som købte to komplette SMT-linjer, en DIP-linje, en belægningslinje, en dispenseringslinje og en LED-pære-samlelinje. Videoen viser ingeniørerne samle udstyret, træne kundens team i drift og vedligeholdelse og demonstrere produktionen af forskellige LED-produkter. De fleste LED-artikler, fra pærer til paneler, blev fremstillet med stor præcision. Sessionen fremhæver Jet Dispensing Machines rolle i limpåføring til montering. Det ender med, at kunden deler positiv feedback på den problemfri opsætning og forbedrede outputkvalitet.
| Professionel træning og support
ICT tilbyder omfattende eftersalgsservice og træning for at sikre problemfri drift af Jet Dispensing Machine. Vores globale netværk omfatter salgs- og servicecentre i flere lande, der leverer installation, vedligeholdelse og fejlfinding. Ingeniører leverer praktisk træning i software, hardware og procesoptimering. Vi fokuserer på hurtige svartider, ofte inden for 24 timer, for at minimere nedetid. Tilpassede programmer hjælper kunder med at tilpasse Online Jet Dispensing Machine For SMT Line til deres behov. Denne støtte opbygger langsigtede partnerskaber, øger produktiviteten og reducerer driftsomkostningerne.
| Kunde ros
Kunder roser vores ingeniører for deres ekspertise og tålmodighed under installationer. De fremhæver Jet Dispensing Machines pålidelighed og præcision i daglig brug. Mange sætter pris på vores sikre emballage, der sikrer sikker levering uden skader. Hurtige svar på forespørgsler, ofte fjernløsning af problemer, opbygger tillid. Samlet set bemærker kunderne, hvordan vores udstyr øger effektiviteten og produktkvaliteten, hvilket fører til højere tilfredshed.
| Vores certificering
ICT har nøglecertificeringer som CE, RoHS og ISO9001, hvilket sikrer overholdelse af internationale standarder. Vi har også flere patenter på innovative designs inden for dispenseringsteknologi. Disse legitimationsoplysninger afspejler vores forpligtelse til sikkerhed, miljøansvar og kvalitetsstyring. De forsikrer kunderne om, at Jet Dispensing Machine opfylder strenge tests for ydeevne og holdbarhed.
| Om os og fabrikken
ICT er en førende leverandør af løsninger til fremstilling af elektronik med vores egne R&D og produktionsfaciliteter. Etableret i 2012 har vi 89 medarbejdere, herunder 20 ingeniører, fordelt på 12.000 m². Vores registrerede fond er $30 millioner, med hurtig vækst, der betjener over 1.600 kunder i 72 lande. Fabrikken følger strenge detektionsprocesser og et robust kvalitetsstyringssystem for at sikre høje standarder. Vi dækker SMT-, DIP-, coating- og dispenseringslinjer globalt.
