| Inline SMT PCBA-routermaskine til præcisionsafpanelering
ICT IR350 Inline SMT PCBA-routermaskine leverer højpræcisionsskæring til komplekse PCBA-paneler. Designet til krævende industrier såsom bilelektronik, smartphones, medicinsk udstyr og rumfart, sikrer denne avancerede PCB-router ren, stressfri adskillelse af boards. Dets robuste design med to platforme og intelligente kontrolsystem tillader kontinuerlig produktion, samtidig med at snævre tolerancer opretholdes. Med skærehastigheder på op til 100 mm/s og gentagelsespræcision på ±0,01 mm hjælper maskinen producenter med at forbedre udbyttet, reducere defekter og opfylde strenge kvalitetskrav. Uanset om den håndterer tynde 0,5 mm plader eller tykkere paneler op til 4,0 mm, giver denne SMT PCBA routermaskine ensartet, pålidelig ydeevne, som moderne elektronikproduktionslinjer kræver.
| Feature

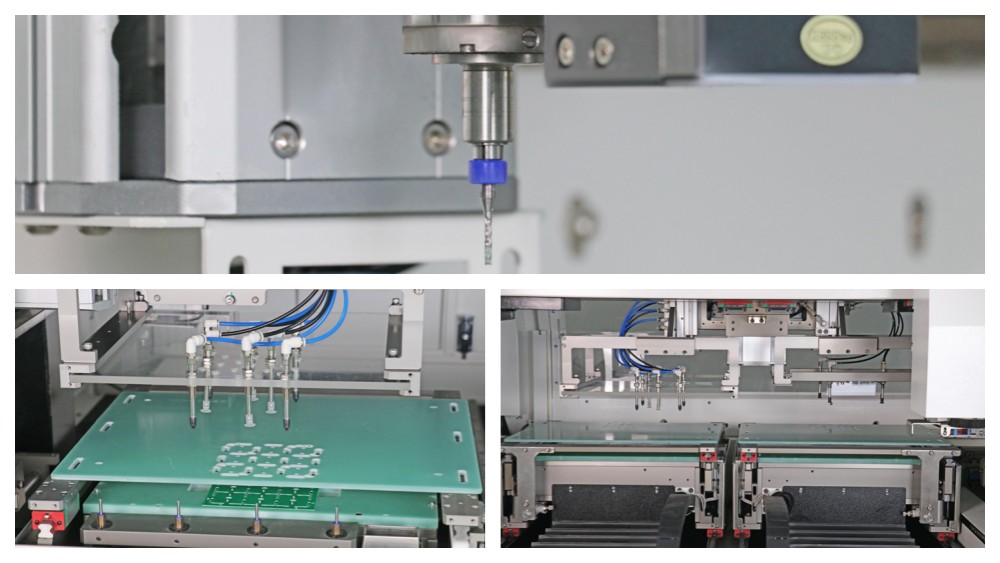

Avanceret vision og justeringssystem
High-definition vision-systemet arbejder koaksialt med fræseren for nem kamerakalibrering og præcis positionering. Den genkender alle slags PCB-mærker og giver visuel kontrapunktkorrektion. Denne smarte teknologi sikrer nøjagtige ruter hver gang, selv med komplekse boarddesigns. Kombineret med CAD-import og hurtig stioptimering understøtter systemet offline programmering og scanning af hele kortet. Disse egenskaber gør den in-line PCBA router meget fleksibel til forskellige produktionsbehov, samtidig med at den bibeholder fremragende skærekvalitet.

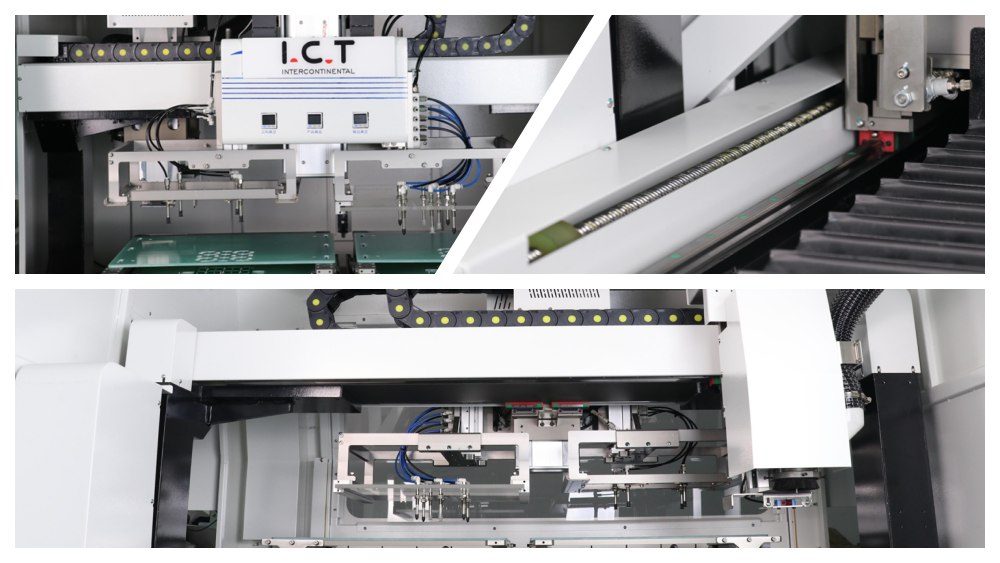

Stable Motion System med Premium-komponenter
Importerede Panasonic servomotorer parret med højpræcisionsskruestænger leverer jævn, præcis bevægelse på tværs af X-, Y- og Z-akser. Den stærkere og tykkere mekaniske struktur forbedrer i høj grad maskinens samlede stabilitet under højhastighedsdrift. Dette robuste design reducerer vibrationer og sikrer langsigtet pålidelighed, hvilket gør Inline SMT PCBA Router Machine ideel til kontinuerlig industriel brug i højvolumen PCBA routing applikationer.

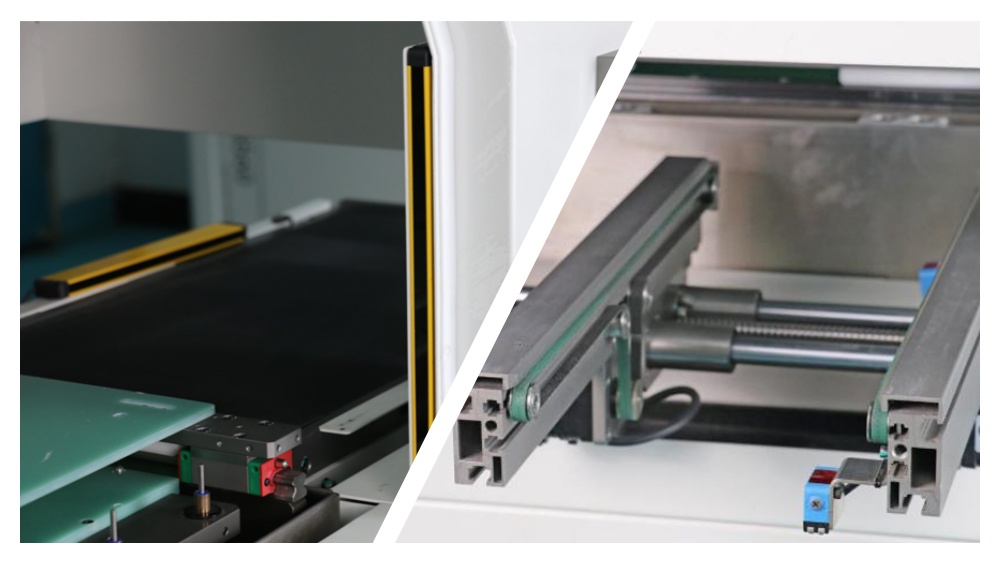

Smart værktøjsstyring og sikkerhedsfunktioner
Standard værktøjsbrudsdetektion advarer automatisk operatører, hvis fræseren går i stykker eller slides. Maskinen har også automatisk værktøjsskift, som holder produktionen kørende uden afbrydelser. Sensorovervågning i realtid forhindrer kontinuerlig drift med beskadigede værktøjer. Sikkerhedselementer som adgangskontrolsensorer og valgfri lysgardiner beskytter operatørerne yderligere. Disse intelligente funktioner øger effektiviteten og reducerer dyre fejl.

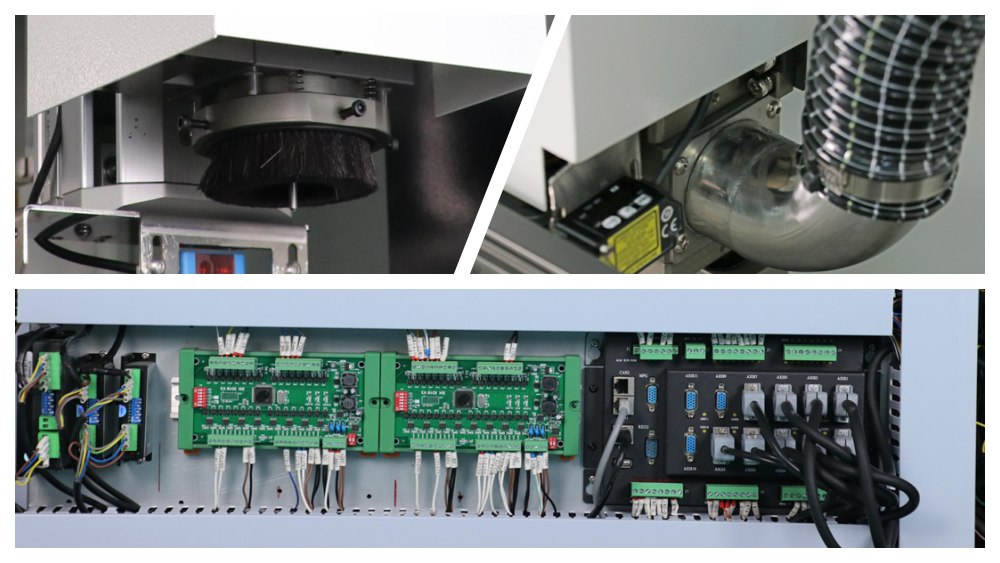

Effektivt design med dobbelt platform og støvfjernelse
Den dobbelte platformsstruktur tillader uafhængig drift på begge sider, hvilket øger produktionseffektiviteten markant. Quick-release armaturer og fleksibel justering gør skift hurtigt og nemt. En kraftig separeret vakuumstøvsamler med høj sugeevne og lav støj holder arbejdsområdet rent. Ekstra ion-luftpistol og ringformet hvirvel-statisk eliminering fjerner effektivt statisk elektricitet og forhindrer støvadhæsion på PCB'er.
Automatisk PCBA IC-placeringsmaskine
1. Automatisk fodring: automatisk fodring af de produkter, der skal placeres i pladen efter at have modtaget signalet fra frontmaskinen.
2. Automatisk kodescanning: CCD registrerer produktstørrelsen og har samtidig kodescanningsfunktionen.
3. Automatisk panorering: CCD guider sugedysen til automatisk at suge OK-produkter til panorering.
4. Skeln automatisk NG-kode: NG-produkter lægges automatisk i NG-pladen, og NG-koden og gaffelpladen lægges i den defekte kasse.
5. Automatisk stablingsbakke: Tilfør automatisk tomme bakker og stabling OK færdige bakker fyldte bakker.
6. AGV indfører automatisk tomme bakker og fjerner fyldte bakker.
Behandle:
| Specifikation
| Parameterspecifikation | |
| Model | ICT-IR350 |
| PCB størrelse | 350 × 310 mm |
| Platform nummer | Dobbelte platforme |
| PCB tykkelse | 0,5 ~ 4,0 mm |
| PCB-understøttelsestilstand | Multifunktionelt armatur, Specialarmatur |
| X,Y skærehastighed | 0 ~ 100 mm/s |
| Gentag præcision | ± 0,01 mm |
| Skær præcision | ± 0,05 mm |
| X,Y,Z Køremetode | AC servomotor |
| X,Y,Z kontroltilstand | CNC controller |
| Fræser Størrelse | 0,8 ~ 3,0 mm |
| Spindelhastighed | Max 80.000 rpm |
| Drift & Datalagring | Industrielt PC-system |
| Spænding (hovedmaskine) | 220V, 50/60 Hz |
| Strømforsyning (hovedmaskine) | 1,5 kW |
| Lufttryksforsyning | 4,5 kg/cm² |
| Dimension (L×B×H) | 1450 × 1330 × 1641 mm |
| Vægt (med støvsuger) | Ca. 1000 kg |
| Støvopsamlingsmetode | Støvsugning |
| Støvsuger Luftmængde | 28 ~ 35 m³/min |
| Støvsuger Dimension | 650 × 750 × 1500 mm |
| Støvsuger spænding | 380V, 50/60 Hz, 3 kW |
* IKT fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan blive opdateret uden særlig varsel.
| SMT Line Udstyrsliste
ICT komplette SMT produktionslinjeløsninger omfatter læssere/aflæssere, loddepasta-printere, pick and place-maskiner, SPI, AOI, reflow-ovne og andet væsentligt udstyr. Når de er parret med Inline SMT PCBA Router Machine, skaber disse systemer en fuldt automatiseret, højeffektiv produktionslinje, der leverer ensartet kvalitet og maksimal gennemstrømning til bilindustrien, forbrugerelektronik og industrielle applikationer.
