ICT-5700
I.C.T
| Antal: | |
|---|---|

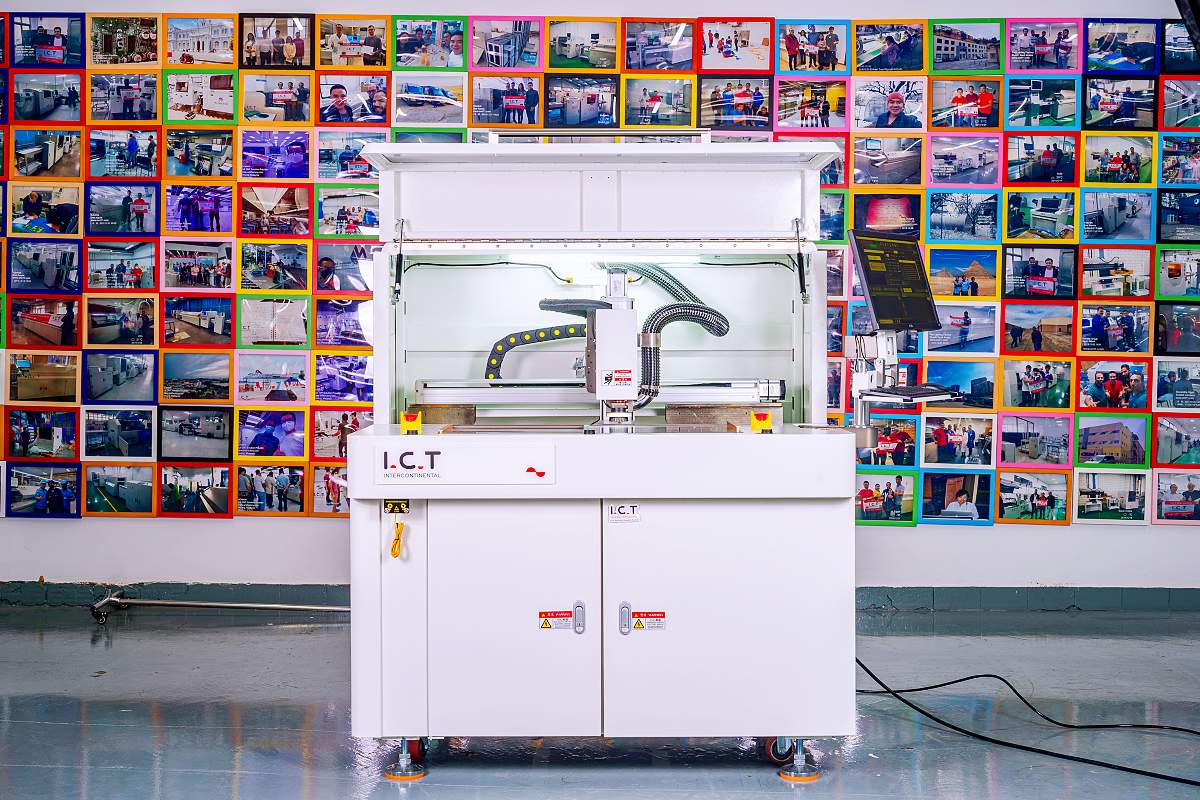

| Offline PCBA-routermaskine med høj præcision
ICT-5700-seriens offline PCBA-router leverer nøjagtig og lav-stress-depanelering til forskellige elektronikområder, herunder smartphones, smart wearables, bilelektronik og medicinsk udstyr. Den har et nyt CCD vision-system til visuel justeringskorrektion og en højhastighedsspindel, der når op til 80.000 rpm for hurtige, præcise snit. Designet med to platforme gør det muligt at behandle forskellige produkter på samme tid eller kombinere til en stor platform for større boards. Sikkerhedsfunktioner som lysgardiner og nødstop beskytter operatører, mens ion-luftpistolen holder brædder rene for statisk elektricitet og støv. Brugervenlig software og pålidelige komponenter gør den offline PCBA-router velegnet til effektive produktionslinjer.
| Funktion

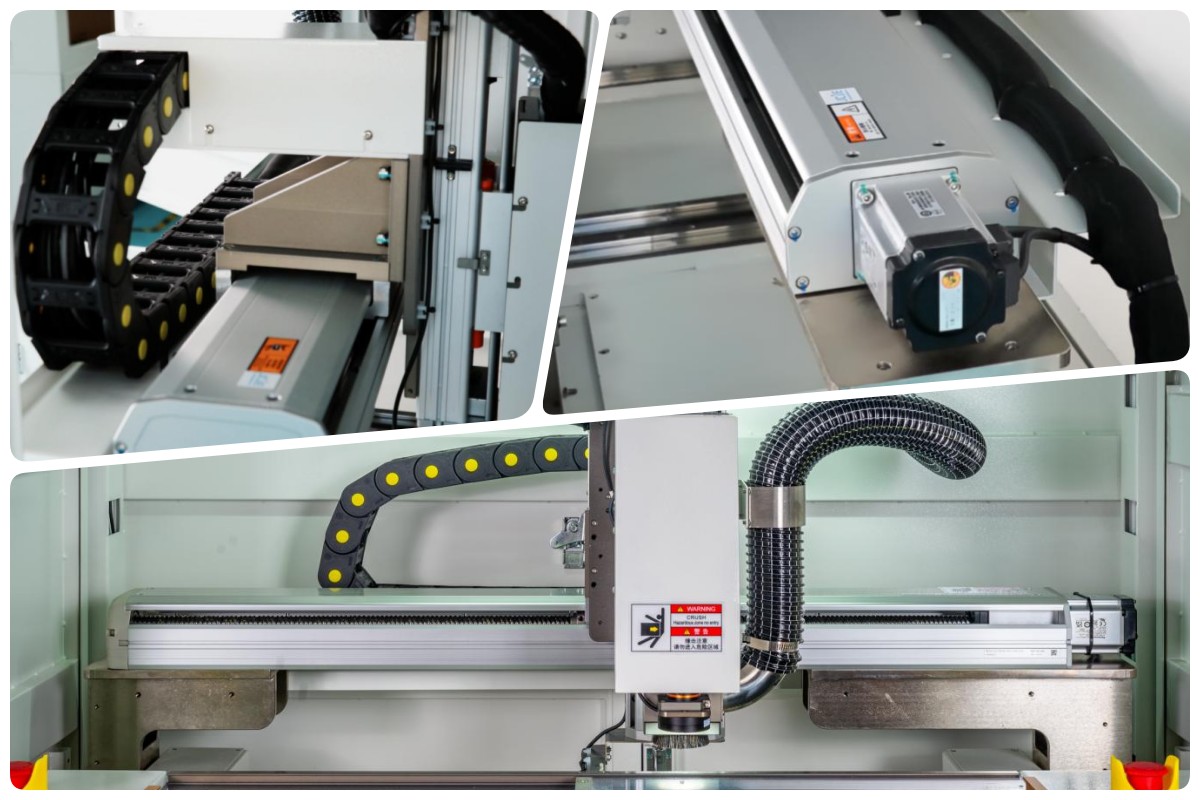

Transmissionssystem
Transmissionssystemet bruger importerede Panasonic servomotorer parret med højpræcisionsskruestænger og styreskinner fra PMI eller HIWIN. Denne opsætning sikrer jævn og præcis bevægelse. En stærkere, tykkere struktur forbedrer maskinens stabilitet under drift. Fleksible tankkæder holder ledningerne organiseret og beskytter dem mod forstyrrelser. X-akse-modulet har et unikt støvtæt design, der reducerer vedligeholdelsesbehov og forlænger komponenternes levetid. Disse funktioner gør offline PCBA-routeren pålidelig til langtidsbrug i krævende produktionsmiljøer.

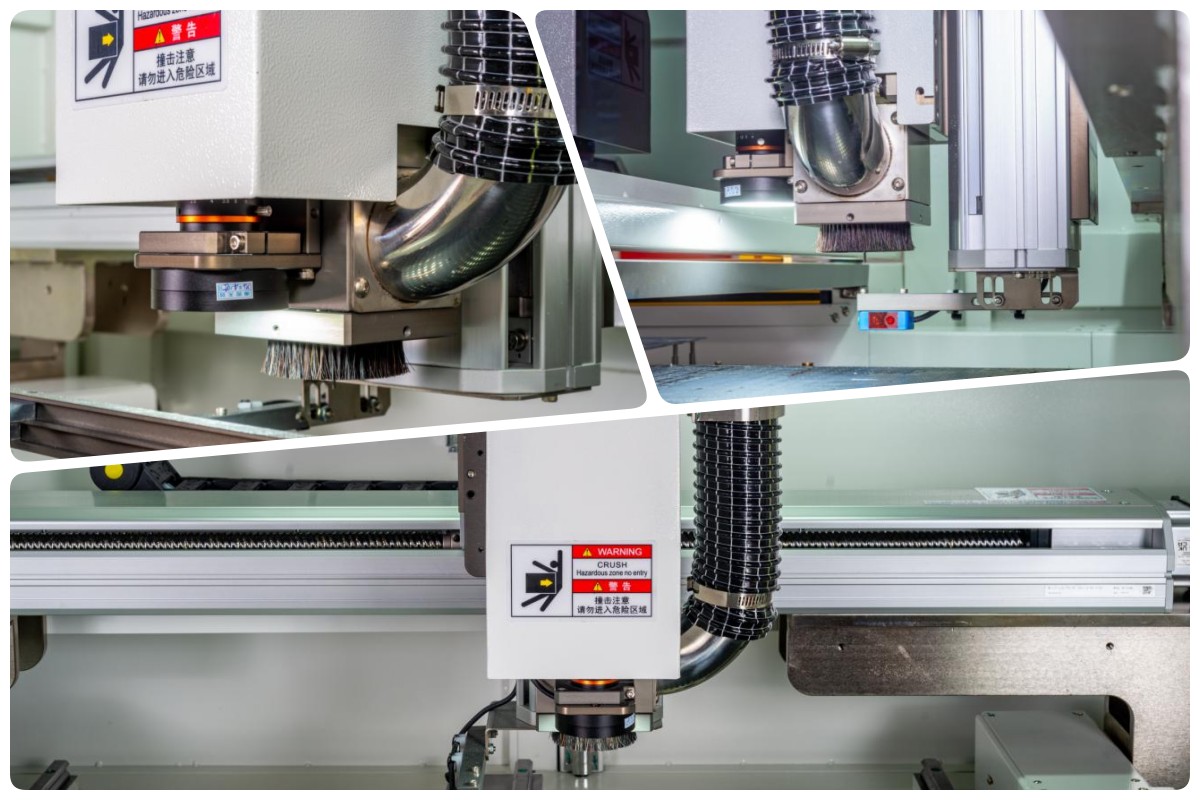

Router system

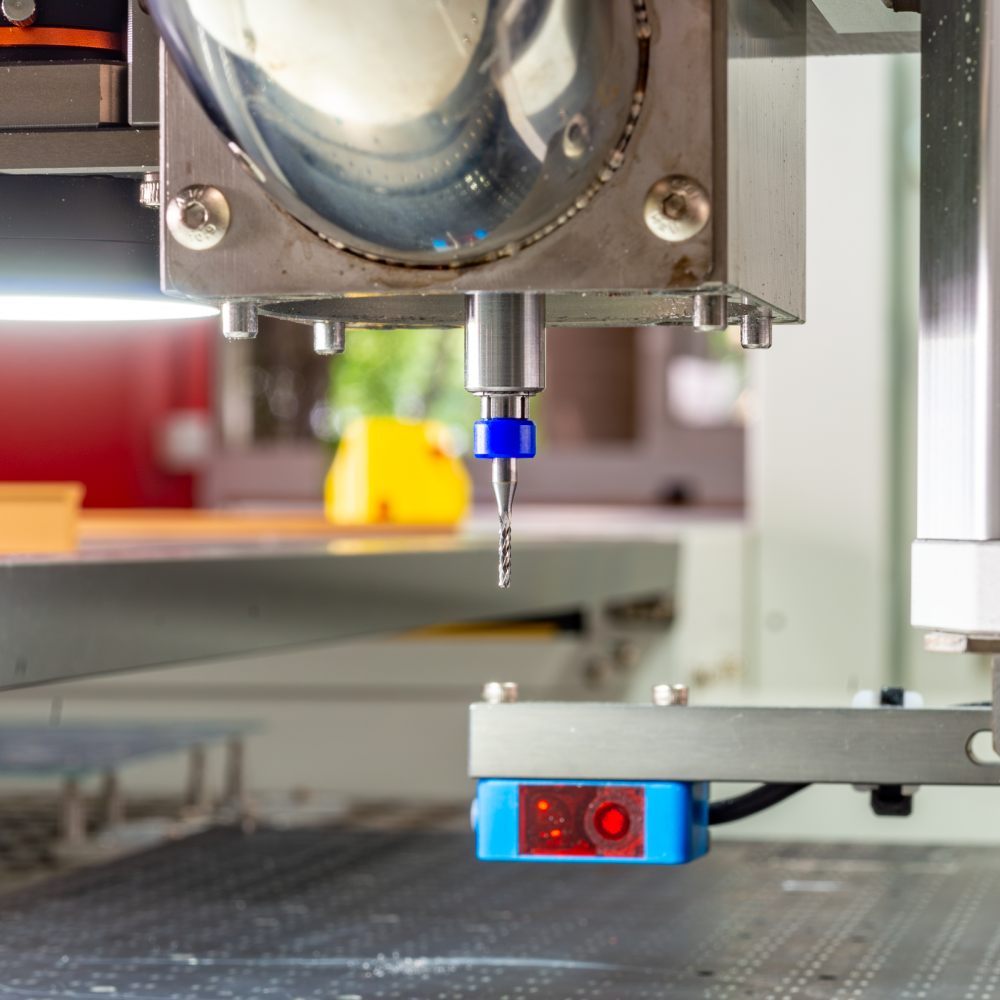

Routersystemet inkluderer et højopløsnings CCD-kamera koaksialt med fræseren for nem kalibrering og præcis positionering. Standard værktøjsbrudsdetektion advarer operatører øjeblikkeligt, hvis fræseren er slidt eller ødelagt. En valgfri automatisk værktøjsskifter tillader kontinuerligt arbejde uden stop, hvilket øger effektiviteten. Ionluftpistolen fjerner statisk elektricitet fra PCB-overfladen for at forhindre støvtiltrækning. En højhastighedsspindel fra RSK eller NSK sænker skærespændingen, tilbyder høj præcision, lille inerti og hurtig respons for rene snit på den offline PCBA-fræser.

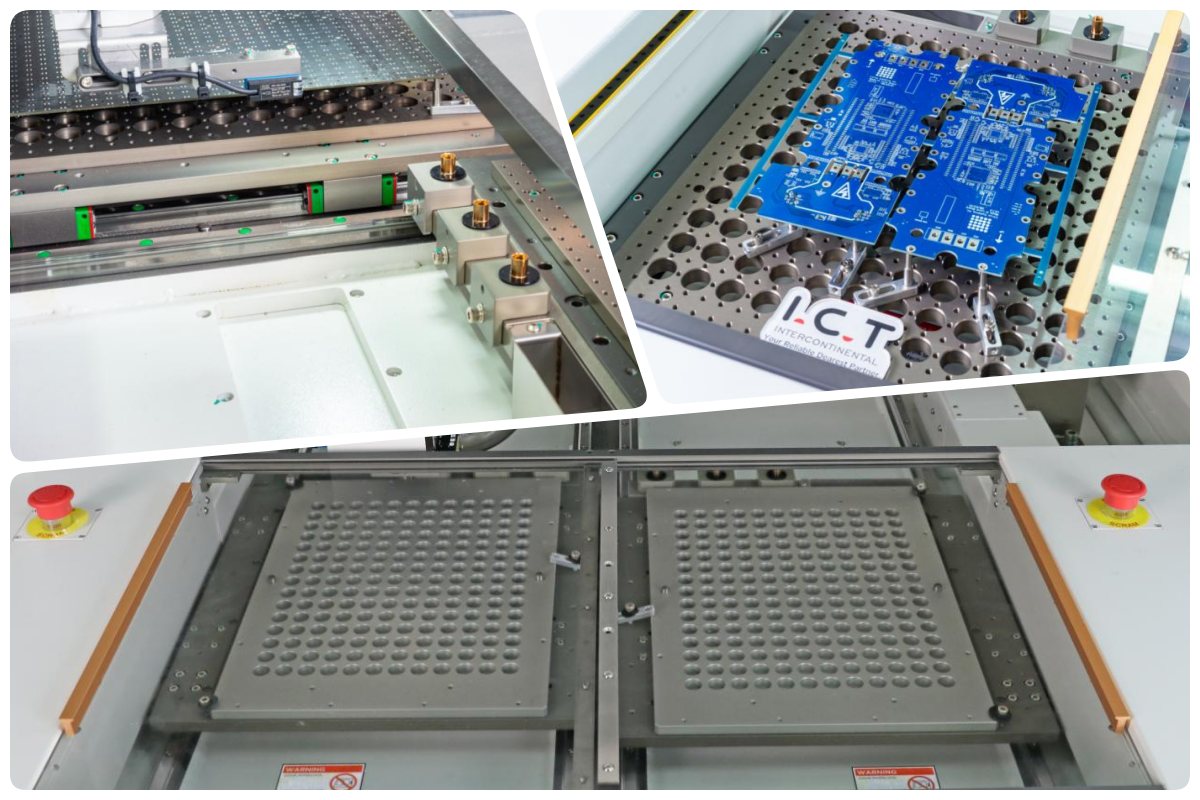

Platform system

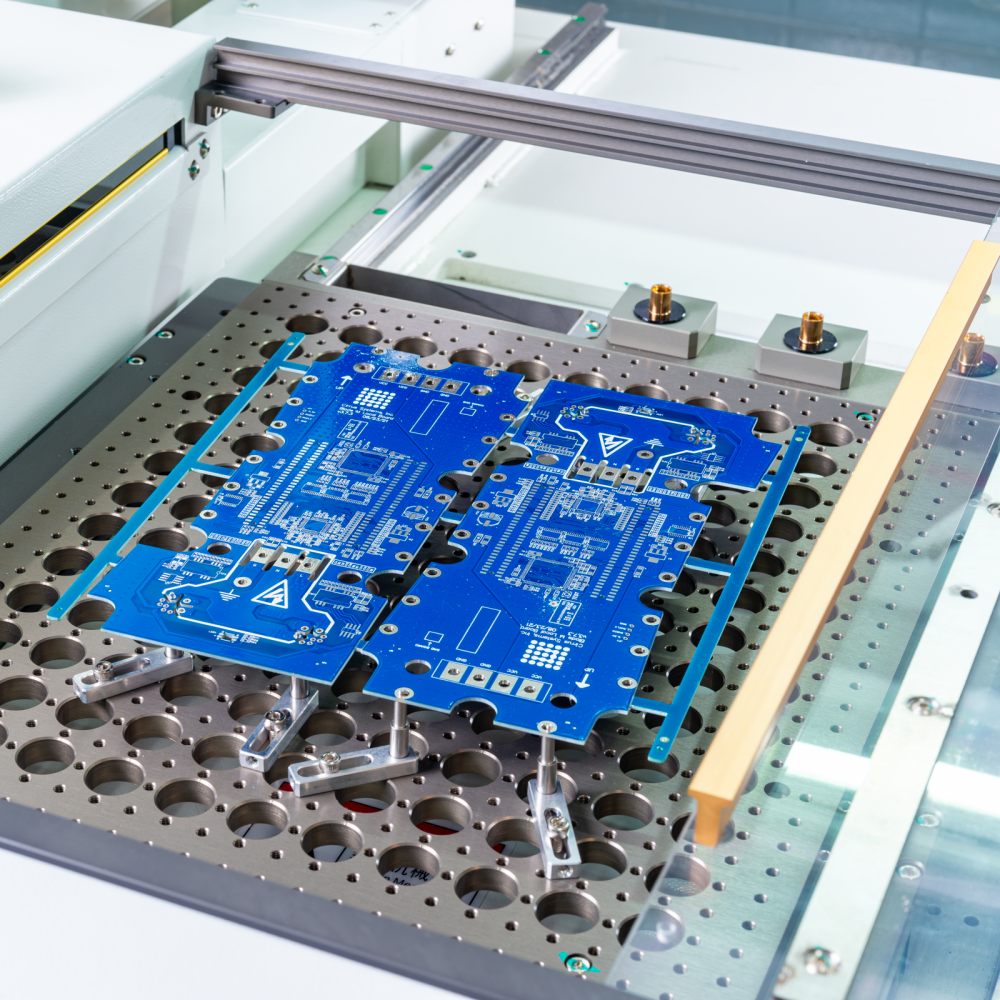

Platformsystemet har Y-aksestyring med glideskinner og servomotorer for fremragende stabilitet. Sikkerhedsforanstaltninger omfatter to-vejs nødstopknapper, et standard sikkerhedsdæksel og lysgardiner. Startknapper på begge sider kræver samtidig tryk for sikker drift. Den porøse bikagebase giver et stærkt sug og kompatibilitet med forskellige PCB'er. Dette design med to platforme understøtter multifunktionelle eller specielle armaturer, hvilket muliggør effektiv håndtering af forskellige boards, samtidig med at operatørsikkerheden bevares i den offline PCBA-router.

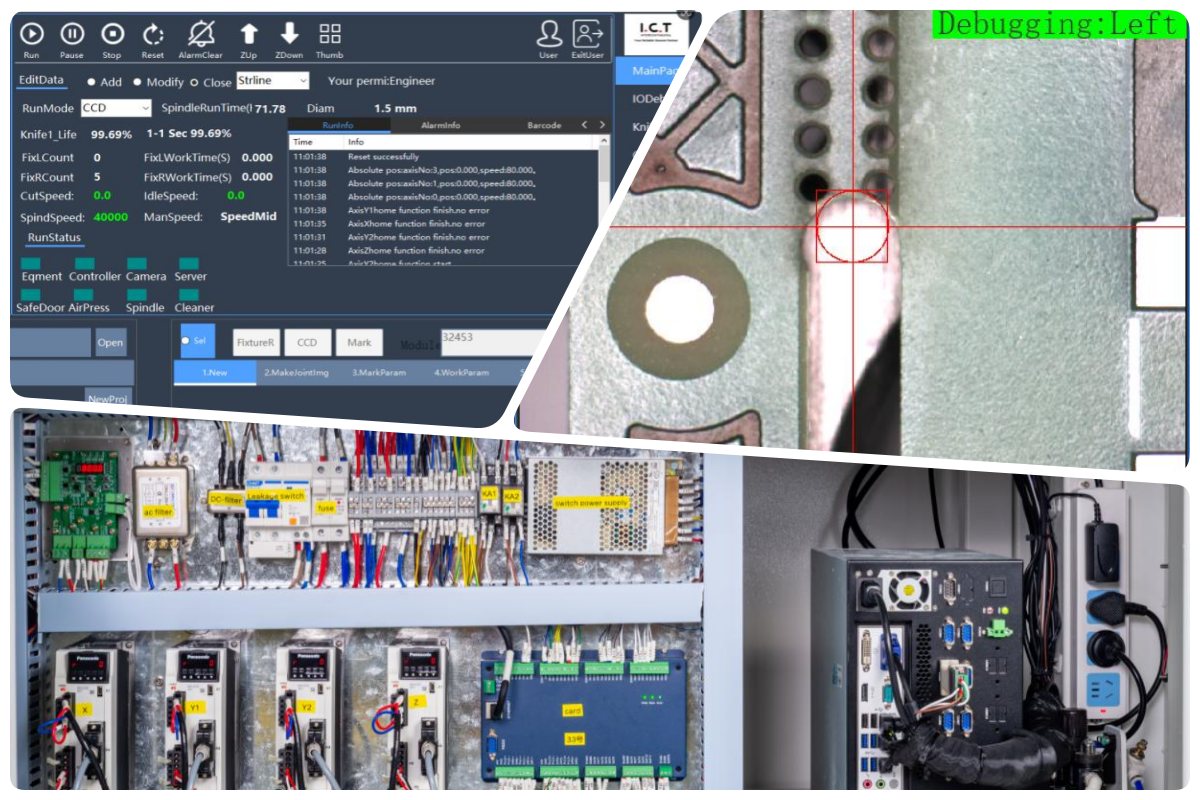

Kontrolsystem
Styresystemet bruger en industriel computer med en dedikeret CNC-controller for høj nøjagtighed og stabilitet. Den tilbyder stærk anti-interferensevne i fabriksindstillinger. Produktionsdata er sporbare med lograpporter til kvalitetsstyring. Interfacet overholder CE-standarder og er nemt at lære, hvilket muliggør hurtige programændringer. En koaksial CCD giver visuel overvågning i realtid. Disse elementer gør offline PCBA-routeren nem at betjene og opretholder ensartet ydeevne.

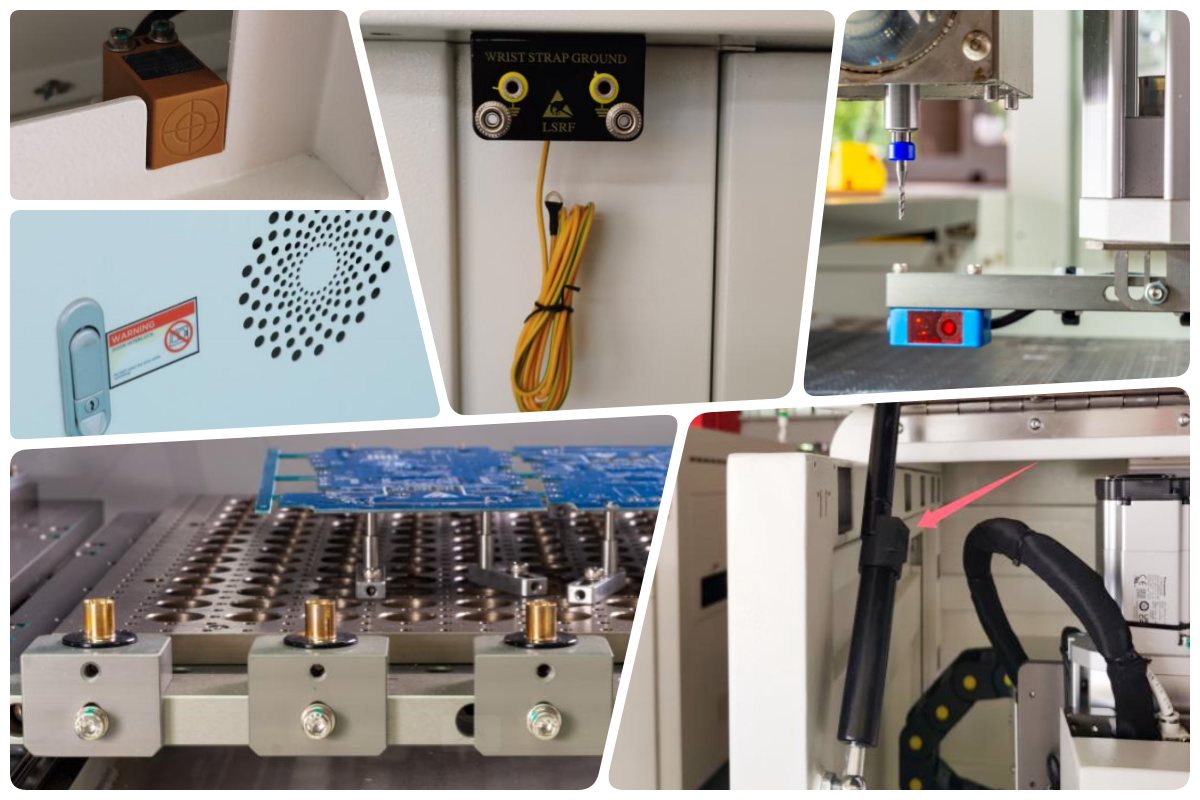

Detalje display
Nøgledetaljer inkluderer en konvektionsventilator til køling, sidedørs sikkerhedssensorer til beskyttelse og en ESD-grænseflade for at forhindre statisk skade. Den valgfri automatiske værktøjsskifter understøtter non-stop drift. En brudt knivdetektionssensor overvåger knivens tilstand i realtid. Selvlåsende pneumatiske stivere sikrer stabil dørstøtte. Disse gennemtænkte designs øger sikkerheden, bekvemmeligheden og pålideligheden ved daglig brug af offline PCBA-routeren.
| Specifikation
| Model | ICT-5700M | ICT-5700L | ICT-5700LL |
| Pcb-størrelse (dobbelt platform, speciel størrelse valgfri) | 290*350 mm | 350*450 mm | 450*500 mm |
| PCB tykkelse | 0,3~6,0 mm | ||
| Vægt (med støvsuger) | 1000 kg | ||
| Dimension | 1075*1430*1460 mm | 1125*1530*1460 mm | 1225*1530*1460 mm |
| Støvopsamlingsmetode | Støvsugning | ||
| Luftmængde i støvsugeren | 28~35 cm3/min | ||
| Støvsuger Dimension | 640*785*1760 mm | ||
| Støvsamlerens spænding | 380V,50/60HZ,3kw | ||
| SMT-linjeudstyrsliste
IKT gør ægte højkvalitets PCBA produktionslinje. Vakuumlæsser giver brættet rent. Automatisk printer sæt indsæt rigtigt. Placer sæt chip sand. Mange zone reflow lodde hårdt. God AOI finder alt dårligt. Linjen forbliv stram. Udbytte højt. Lave omkostninger. Ingen leg. Sørg for hårdt arbejde bil sundhed lys. Board kom klar virkelige verden. Vi er fulde tilbage.
| Produktnavn | Formål i SMT Line |
|---|---|
| SMT -linje | Nøglefærdig fuldautomatisk SMT samlebånd |
| PCB -læsser | Indlæser automatisk blottede PCB'er til linjen. |
| Loddepastaprinter | Udskriver loddepasta på PCB-puder nøjagtigt. |
| Vælg og placer maskine | Monterer komponenter på printkort præcist. |
| Reflow ovn | Smelter loddemetal for at danne faste samlinger. |
| Video om kundesucces
En kunde fra Algeriet, med speciale i feature-telefoner, besøgte vores fabrik for at få maskinaccept. De bragte over ti PCB-paneler og komponenter. Vores team kørte en fuld produktionsdemonstration ved hjælp af den komplette SMT-linje: fuldautomatisk printer, SPI til loddeinspektion, RX-8-placer til små dele, RS-1R til større komponenter, bakkeføder til skjolddæksler, reflow-ovn, AOI til kvalitetskontrol og endelig ICT-5700 offline PCBA-routeren til præcis bordadskillelse. Processen forløb problemfrit, hvilket beviste høj effektivitet og rene snit. Kunden var tilfreds med resultaterne og maskinens ydeevne.
| Service og træningssupport
IKT tilbyder komplet support, herunder installation, træning på stedet og løbende vedligeholdelse. Vores erfarne ingeniører vejleder operatører om sikker og effektiv brug af offline PCBA-routeren. Vi giver detaljeret træning i programmering, værktøjsændringer og daglig pleje. Fjernhjælp og hurtig levering af reservedele minimerer nedetiden. Med servicecentre over hele verden sikrer vi hurtig respons på ethvert problem. Denne fulde support hjælper kunder med at opnå jævn produktion og maksimal maskinværdi.
| Kundeudtalelser
Mange kunder roser vores dygtige ingeniører for hurtig problemløsning og professionel vejledning. De sætter pris på vores udstyrs pålidelige ydeevne og præcision. Sikker, omhyggelig emballering sikrer, at maskiner ankommer i perfekt stand. Hurtige svar på spørgsmål skaber stærk tillid. Samlet set værdsætter kunder den høje kvalitet og fremragende support fra IKT
| Certificeringer og standarder
ICT har nøglecertificeringer, herunder CE for sikkerhed, RoHS for miljøstandarder og ISO9001 for kvalitetsstyring. Vi ejer også flere patenter for innovativ teknologi. Disse certifikater beviser vores forpligtelse til pålidelige, sikre og højkvalitetsprodukter, der opfylder globale krav.
| Om IKT-virksomhed og fabrik
ICT har egne R&D- og produktionsfaciliteter med et stort team af ingeniører. Virksomheden er vokset hurtigt i de seneste år og betjener over 1600 kunder i mere end 72 lande. Vores moderne fabrik følger strenge testprocesser og kvalitetsstyringssystemer. Dette sikrer, at hver maskine, inklusive offline PCBA-routeren, lever op til høje standarder. Vi fokuserer på innovation og global service for langsigtet kundesucces.
