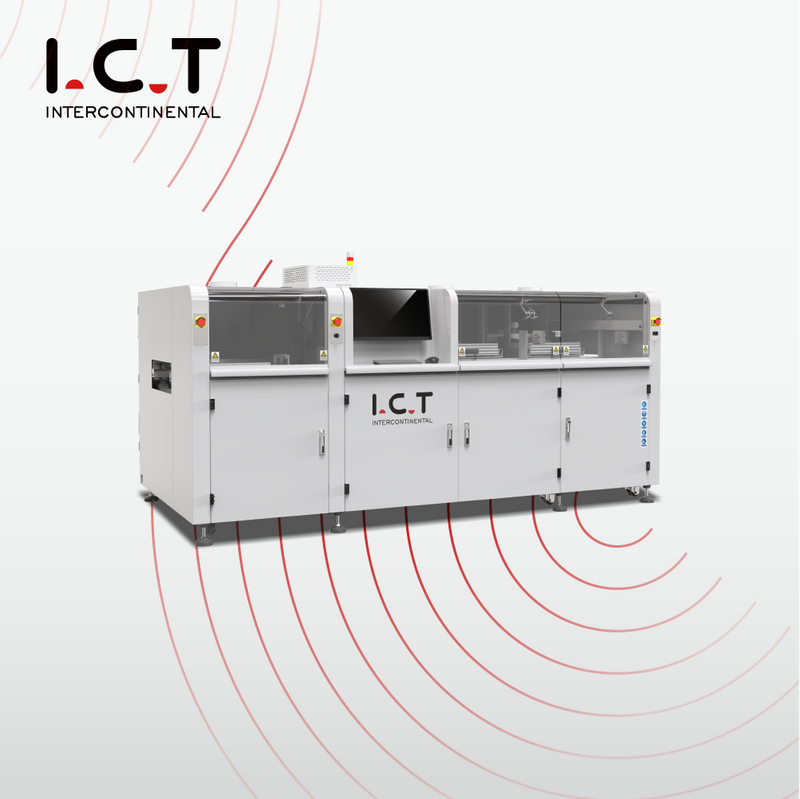

I.C.T-SS550P1 |Fuldautomatisk online PCB-selektiv bølgeloddemaskine med 2 loddepotter

I.C.T-SS550P1 |Fuldautomatisk online PCB-selektiv bølgeloddemaskine med 2 loddepotter

Oversigt

Selektiv bølgelodning er en speciel form for bølgelodning, der er opfundet for at opfylde udviklingskravene til lodning af gennemgående komponenter.Det er hovedsageligt velegnet til lodning af gennemhullede komponenter i avancerede elektroniske produkter.For eksempel: militære elektroniske produkter, bilelektronik, omskiftende strømforsyningsprodukter og andre industrier, som kræver højere loddepålidelighed.I.C.T online selektiv bølgelodning er et højtydende udstyr udviklet og samlet i Kina.For højere fleksibilitet eller flerbølgelodning til processer med stort volumen.Parallel proces grundet adskillelse af flussning, forvarmning og lodning, drift af op til to sprøjtehoveder, op til fem nedre forvarmning med øvre konvektionsvarme, perfekt til tilslutning til montagestandere og periferi, tilslutning til sporbarhedssystemer til processtyring.

I.C.T SS540/SS550 online selektiv bølgelodning er et højtydende udstyr udviklet og samlet i Kina.

I.C.T-SS550P1

I.C.T-SS550P2

1. PCB-plade fastgjort, sprøjte- og loddeplatform i bevægelse;

2. Høj loddekvalitet, forbedrer gennemløbshastigheden for lodning betydeligt;

3. Modulært design af SMEMA online transport, support kunder til fleksibel linjedannelse;

4. Fuld PC kontrol.Alle parametre kan indstilles i pc'en og gemmes i PCB-menuen, såsom bevægelig bane, loddetemperatur, fluxtype, loddetype, N2-temperatur osv., bedste sporingsevne og let at få gentagen loddekvalitet;

5. Automatisk kalibreringsfunktion for bølgehøjde, til at kontrollere og kalibrere bølgehøjden efter hver bestemt PCB, for at bevare en meget god bølgestabilitet;

6. CCD Mark positioneringsfunktion, for at kontrollere PCB's markeringspunkt efter hver bestemt PCB;

7. Selvdesignet bevægelsesbord med støbt aluminium, lettere vægt med hurtig bevægelseshastighed;

8. Panasonic servomotor & driver giver stabil, med kugleskrue & lineær guild rail, mindre støj, stabil bevægelse;

9. Med støvtæt plade over bevægelsesbordet, så for at undgå flux eller loddetab for at beskadige kugleskruen;

10. Jetventilen, der stammer fra Tyskland, er valgt med en lille flux-prik, vær opmærksom på, at flux-faststofindholdet skal være mindre end 10%;

11. Flux er på lager af trykbeholder, sørg for, at trykket er stabilt uden påvirkning af mængden af ​​flux;

12. Elektromagnetisk pumpespole vedtager tysk importeret mærke for at sikre stabiliteten og pålideligheden af ​​toppen;13. Loddepotte er lavet af rustfrit stål med anti-korrosionsbelægning, ikke lækage, også titanlegering kan bruges i henhold til kundens krav;

14. Med støbejernsvarmer udenfor, robust og hurtig opvarmning;

15. N2 online varmesystem, for at fugte lodningen perfekt og reducere loddetrossen;16. Med rulle i rustfrit stål til transportbånd, kan ikke bæres

Funktioner 1 Flux system:

1. Tysk højfrekvent pulsindsprøjtningsventil for at få værdifuldt fluxresultat med lille fluxpunkt, fluxfaststofindhold skal være mindre end 10%.Funktionen til detektering af fluxdysestop er valgfri.

2. Det er konfigureret med bakke under jetventilen for at fange fluxresterne for nem vedligeholdelse.

3. Dysen er monteret på XY-platformen, nøjagtigheden af ​​gentagelse og positionering kan nå 0,02 mm.

Funktioner 2 Forvarmningssystem:

1. Maskinen er udstyret med bund IR-forvarmning som standard, og forvarmningsområdet kan indstilles;top varmluftforvarmning, infrarød opvarmning Ledningen er effektiv og stabil.

2. Designstruktur til at maksimere forvarmningsarealet.

3. Helt rundt højtemperatur bomuldsdesign for at sikre temperaturstabilitet.

4. Varmegenererende og varmeledende dele og motorer vedtager topmærker.

5. Vedligeholdelse plug-in design, værktøjsfri vedligeholdelsestilstand.

Funktioner 3 loddesystem:

1. Elektromagnetisk pumpespole vedtager Sveriges 'PRECIMETER' mærke for at sikre stabiliteten og pålideligheden af ​​toppen.

2. Loddetemperatur, N2-temperatur, bølgehøjde, bølgekalibrering osv. alle kan indstilles i software.

3. Loddepotte er lavet af rustfrit stål med anti-korrosionsbelægning, ikke lækage.Med støbejernsvarmer udenfor, robust og hurtig opvarmning.

4. N2 online varmesystem, for at fugte lodningen perfekt og reducere loddetrosset.

Funktioner 4 transmissionssystem:

1. Særlige materialeprofiler sikrer stabilitet, og rationelt design sikrer bekvemmelighed.

2. Transmissionsmodulet er sammensat af rullen.

3. PCBA sideklemme og topklemmesystem kan sikre brættets stabilitet.

4. Fortykket tilpasset skinne, 20 kg belastning.

Funktioner 5 Kontrolsystem:

1. Keyence KV7500 PLC+Keyence modul avanceret buskontrolsystem, sikrer systemets stabilitet og udvidelsesmuligheder.

2. Overhold CE og andre standarder.

3. Gulvdesign af industri 4.0.

4. Sørg for kapacitetsforbedringen, tilføj den underliggende kontrol af loddemaskinemodulet, og sørg for stabiliteten.

Funktioner 6 Operativsystem:

1. Vejledt programmeringstilstand.

2. CCD hurtig programmeringsfunktion.

3. Billedprogrammering, lav koordinatkorrektion, koordiner intelligent verifikation.

4. Realtidsdatavisualisering af interface.Én knap-omskiftning af CCD-lodning i realtid overvågningsgrænseflade.5. Kinesisk, engelsk, kan skiftes.

Funktioner 7 efterretningssystem:

1. Standarder og tilpasningsevne for MES, WIFI-forbindelse, online softwareopgradering, fjernbetjening, intelligent.

2. Loddedata kan spores for at bekræfte processen for hvert loddepunktt.
