ICT-SS430
I.C.T
| Antal: | |
|---|---|

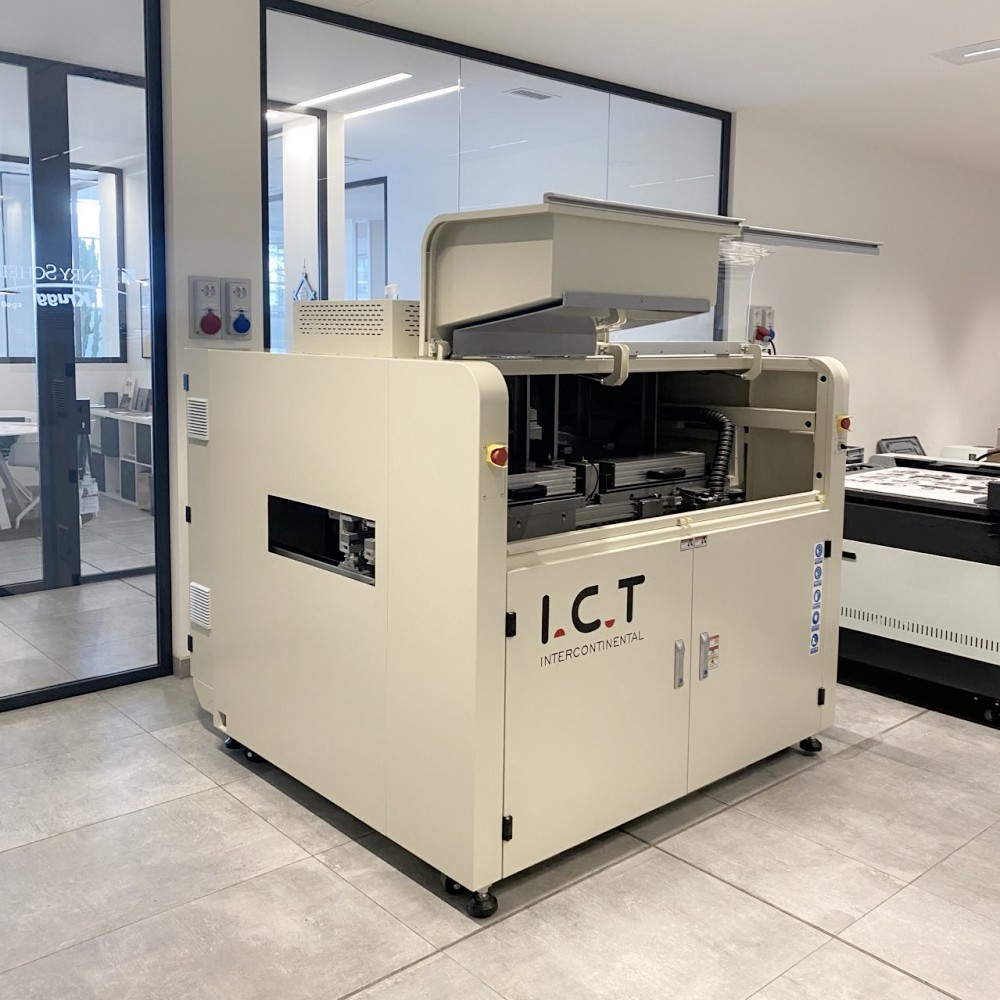

| Off-line selektiv bølge lodningsmaskine
Off-line selektiv bølgeloddemaskine SS550P1, udviklet af ICT i Kina, er en top-tier løsning til gennemgående hullodning på printplader. Ideel til DIP- og højpålidelighedsbehov som bilelektronik, det holder PCB'er fast, mens spray- og loddeplatformen flyttes for præcision.
Fuld pc-kontrol giver mulighed for at gemme indstillinger som temperatur og fluxtype, hvilket sikrer gentagelige resultater. Dens modulære design tilpasser sig forskellige layouts med automatisk bølgekalibrering og CCD-justering, der øger kvaliteten. Som en PCB-selektiv bølgeloddemaskine er den perfekt til små til mellemstore butikker. ICTs 26 års ekspertise understøtter dens globale tillid og ydeevne.
| DIP Line udstyrsliste
DIP-selektiv bølgeloddemaskinen har et pålideligt fluxsystem til nøjagtig påføring. Den bruger en tysk højfrekvent pulsventil til at sprøjte små fluxprikker med faststofindhold på under 10 %, hvilket minimerer spild. En bakke fanger rester for nem rengøring, og dysen på en XY-platform opnår 0,02 mm præcision. Tryktanke opretholder et stabilt flow, understøttet af japanske SMC-komponenter. Synlige målere forenkler justeringer, hvilket gør det til en god idé til ren, ensartet lodning på trange steder.
Forvarmningssystemet i denne off-line selektive bølgeloddemaskine forbereder plader effektivt. Den tilbyder justerbar bund IR-opvarmning og top varmluft, der dækker et bredt område og når 150°C på cirka 15 minutter. Højtempereret bomuld sikrer stabil varme, med topmærkede dele for holdbarhed. Det værktøjsfrie plug-in design reducerer vedligeholdelsestiden. Denne opsætning sikrer stærke svejsninger og reducerer fejl, ideel til småskala produktion.
Loddesystemet udmærker sig med avancerede funktioner i PCB Selective Wave Soldering Machine. En svensk PRECIMETER-pumpe holder loddebølgen stabil med software, der styrer temperaturer og N2-flow. Den rustfri stålgryde med anti-korrosionsbelægning opvarmes hurtigt med støbejern, mens N2 reducerer slagg for rene samlinger. Den håndterer komplekse komponenter og leverer resultater af høj kvalitet til DIP-applikationer.
Transmissionssystemet sikrer jævn PCB-håndtering i denne Off-line Selective Wave Lodemaskine. Bygget med robuste profiler og ruller, den understøtter op til 20 kg belastninger med side- og topklemmer. Japanske motorer driver den pålideligt og passer nemt til modulære opsætninger. Dette kompakte design passer til små værksteder og opretholder et stabilt flow for effektive løb.
Styringen er robust i DIP Selective Wave Lodemaskine med et Keyence PLC-system, der opfylder CE-standarder. Globale dele og Cat-6-kabler sikrer hurtig, stabil drift med datasporing til kvalitetstjek. Den tilpasser sig voksende behov, hvilket gør den til et solidt valg til små operationer, der søger præcision.
Operativsystemet forenkler brugen af denne Off-line Selective Wave Loddemaskine. Guidet CCD-programmeringshastigheder opsætning, med billedtilstand til koordinatverifikation og overvågning i realtid. Vælg sprog som engelsk eller kinesisk med WiFi-opdateringer via MES. Data sporer hvert loddepunkt, hvilket letter træningen for nye brugere i kompakte opsætninger.
| Specifikation
| On-line selektiv bølge lodningsmaskine | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modulær online | Spray + Forvarmning & Lodning | Spray + Forvarmning + Lodning | Spray + Forvarmning + Lodning +Lodning | Spray + Forvarmning + Lodning + Lodning + Lodning |
| Lodningssystem | ||||
| Dysemængde | 1 | 1 | 2 | 3 |
| Loddepotte Antal | 1 sæt | 1 sæt | 2 sæt | 3 sæt |
| Dobbelt gryde (valgfrit) | N/a | Valgmulighed | Valgmulighed | Valgmulighed |
| Solder Pot Power | 2,35 kw | 2,35 kw | 4,70 kw | 7,05 kw |
| Flux system | ||||
| Fluxopbevaringstank | 1L | 1L | 2L | 2L |
| Fluxstøtte | Fluxalarm, automatisk | |||
| Sprøjtedyse | Germany Jet Valve (Plet- og linjesprøjtning) 1 sæt | |||
| Sprøjtedysestørrelse | 130um (180um, 210um option) | |||
| Sprøjtehastighed | 0 ~ 20mm/s | |||
| Sprøjtedyse flyttehastighed | 0 ~ 400 mm/s | |||
| Forvarmningssystem | ||||
| Forvarmningstilstand | Varm luft og IR | Varm luft og IR | Varm luft og IR | Varm luft og IR |
| Forvarmningsområde | L500*B500mm | L500*B500mm | L500*B500mm | L500*B500mm |
| Forvarmningszone | Top varmluft: 2, nederste IR: 1 | |||
| Bundforvarmningseffekt | Max.12kw | |||
| Top Forvarmningseffekt | Max.6kw | |||
| Opvarmningstid | Ca. 15 min (indstilling 150 ℃) | |||
| Kontroltilstand | PC+PLC | |||
| Transportsystem | ||||
| PCB-størrelse (med armatur) | 120*60~500*500mm | |||
| Udskiftning af PCB | Online | |||
| PCB Top Clearance | 120 mm | |||
| Transporthøjde | 900 ± 20 mm | |||
| Transportbredde | 60 ~ 500 mm | |||
| Mål: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Vægt | Cirka: 800 kg | Cirka: 1200 kg | Cirka: 1300 kg | Cirka: 1500 kg |

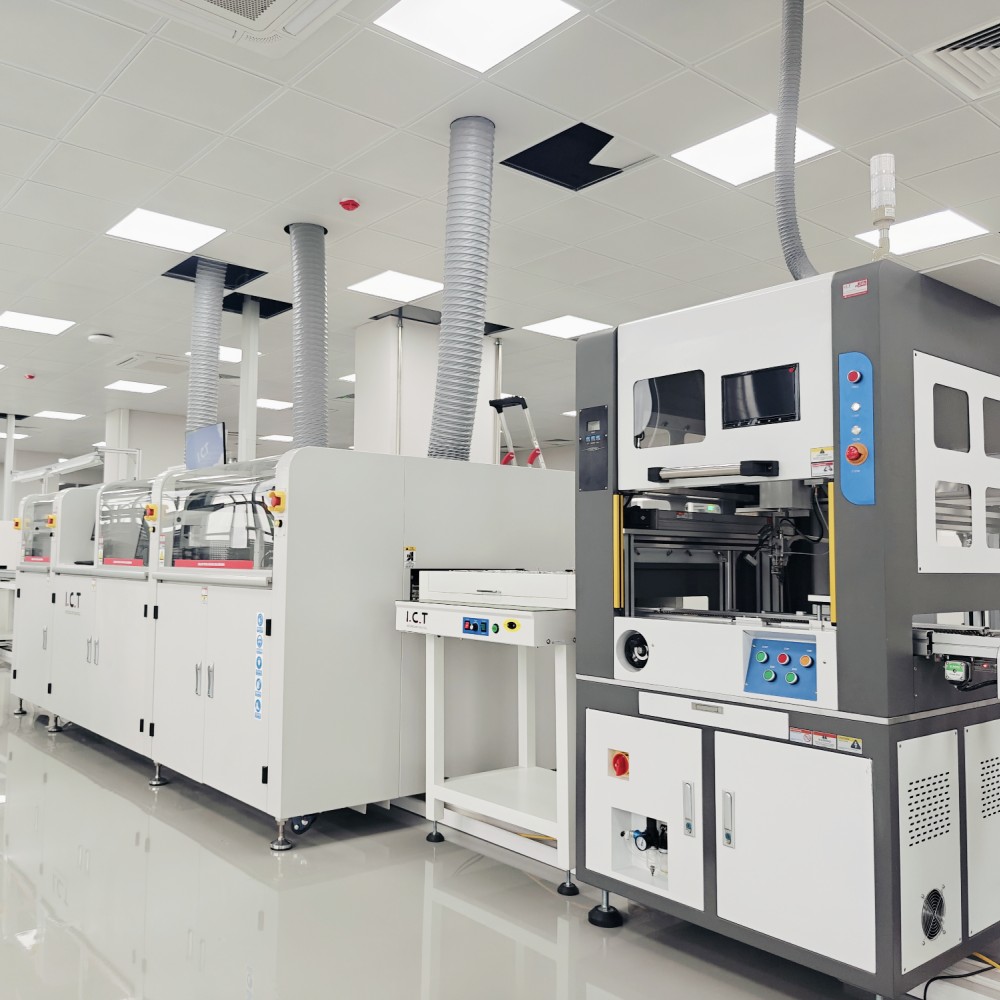

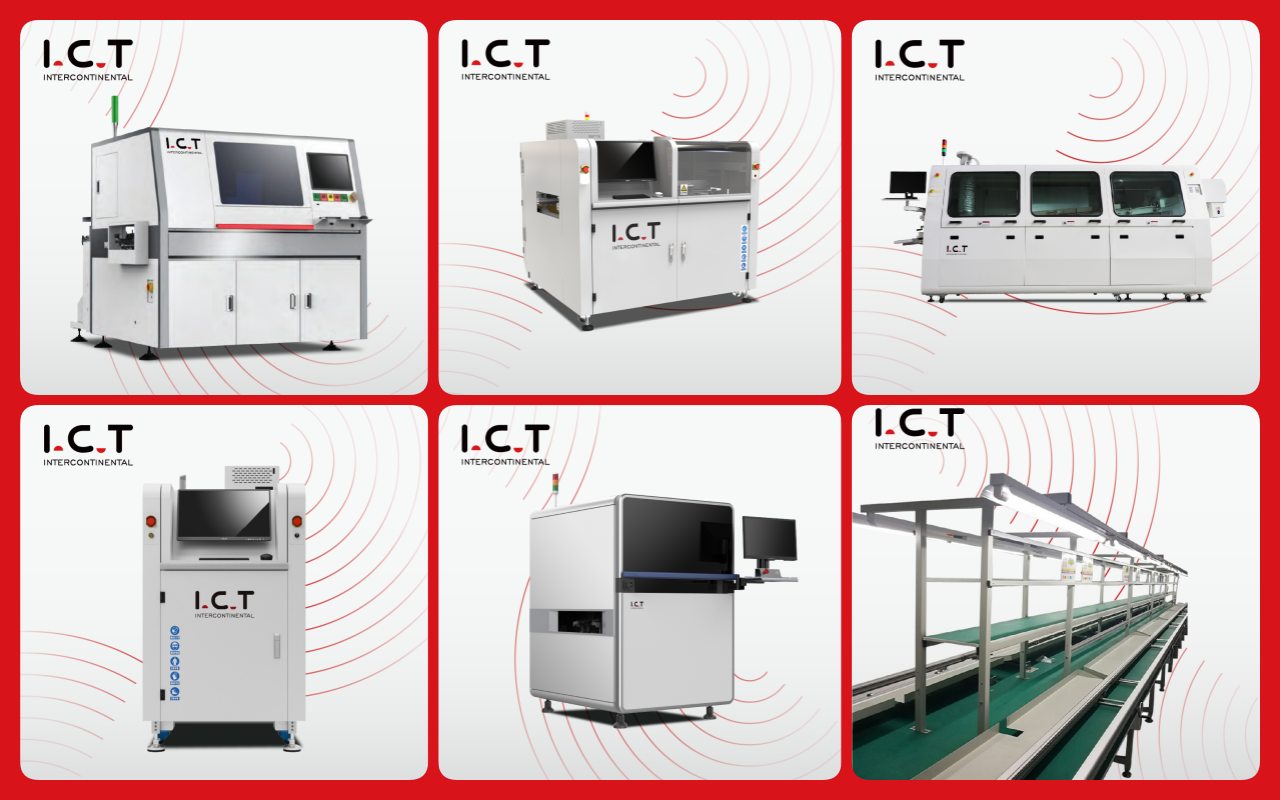

| DIP Line udstyrsliste
Vores DIP-produktionslinje tilbyder avancerede værktøjer til effektiv og præcis PCB-samling. Den fuldt automatiserede DIP-linje inkluderer en DIP-indføringslinje til nøjagtig komponentplacering, en bølgelæsser til jævn PCB-indgang, en bølgeaflæsser til sikker udgang og en samlebåndslinje til afsluttende kontrol. Denne højkvalitets PCB DIP-produktionslinje sikrer stabil drift, pålidelig THT-indsættelse og omkostningseffektiv montering, der opfylder forskellige industribehov. Med modulære designs og global support fra IKT øger det produktiviteten til gennemhullede opgaver.

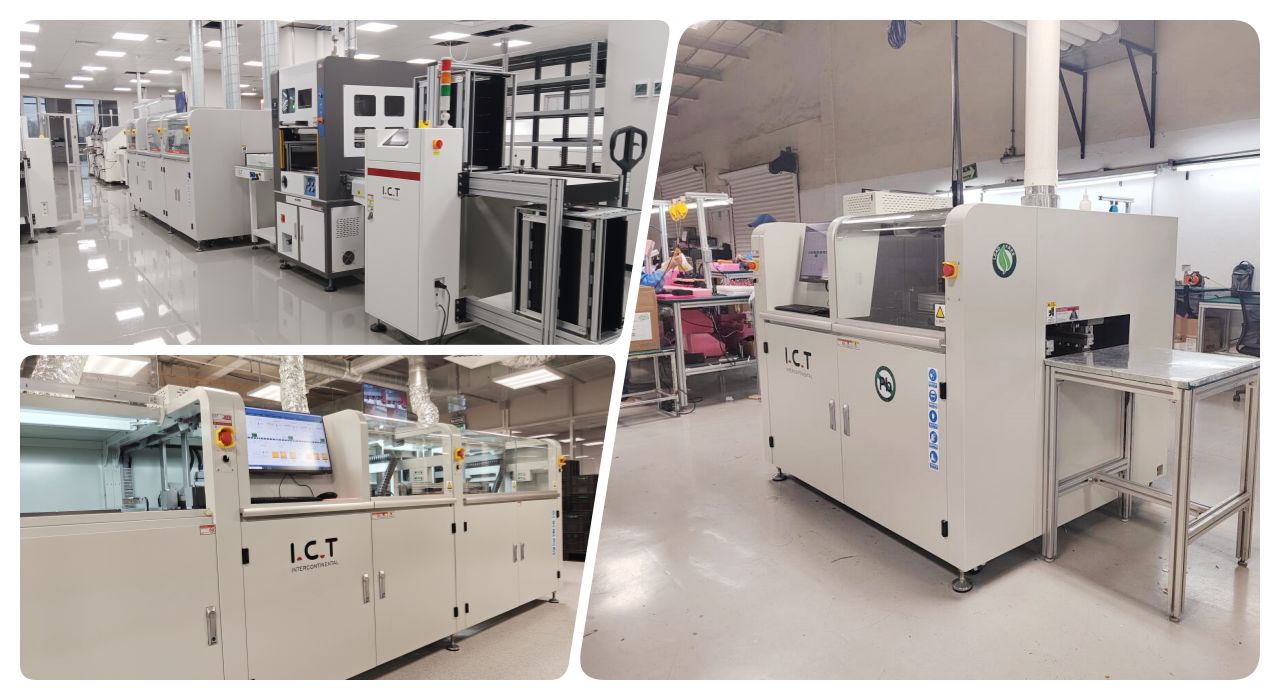

| Video om kundesucces
I 2025 besøgte IKT-ingeniører en europæisk kunde for at oprette en DIP-selektiv loddelinje med JUKI JM100-, SS550P1- og OLSR300-maskinerne. Videoen viste hele linjens glatte drift, med Off-line Selective Wave Soldering Machine SS550P1, der leverer præcise svejsninger. Ingeniører uddannet personale og finjusteret udstyr, hvilket sikrer problemfri produktion. Kunden fik tillid til at håndtere højkvalitets PCB-montage takket være ICT's ekspertsupport og pålidelige DIP Selective Wave Soldering Machine-ydelse.
| Professionel service og træning
IKT giver omfattende support til Off-line Selective Wave Soldering Machine med opsætning på stedet og 24/7 assistance. Vores ingeniører tilbyder træning i drift og vedligeholdelse, plus fjernhjælp til at tilpasse sig dine behov. Med 26 år i SMT optimerer vi din linje til effektivitet. Langsigtede planer inkluderer regelmæssige kontroller, der sikrer, at din produktion forbliver stærk og uden bekymringer.
| Kunde ros
Kunder bifalder IKT-ingeniører for deres dygtige træning og hurtige løsninger på Off-line Selective Wave Soldering Machine. Maskinens stabile lodning og høje beståelsesrater imponerer med sikker indpakning, der sikrer sikker levering. Hurtige svar på problemer holder produktionen på sporet og får kommentarer som 'IKT's support er i top', der opbygger varig tillid.
| Industri certificeringer
Off-line selektiv bølgeloddemaskine har CE-, RoHS- og ISO9001-certificeringer, der opfylder globale sikkerheds- og kvalitetsstandarder. ICT's patenter på bølge- og fluxteknologi fremhæver innovation. Disse legitimationsoplysninger sikrer pålideligt, miljøvenligt udstyr, du kan stole på i hele verden.
| Om IKT-virksomhed og fabrik
ICT leder SMT med intern R&D og tre fabrikker, der vokser til 89 medarbejdere over 26 år. Vi betjener 1600+ kunder i 72 lande og tilbyder DIP- og PCB-løsninger med strenge test- og kvalitetssystemer. Vores off-line selektiv bølgeloddemaskine passer til små rum, understøttet af global support. Vi innoverer dagligt og fremmer partnerskaber på tværs af værdier for din fabriks succes.
