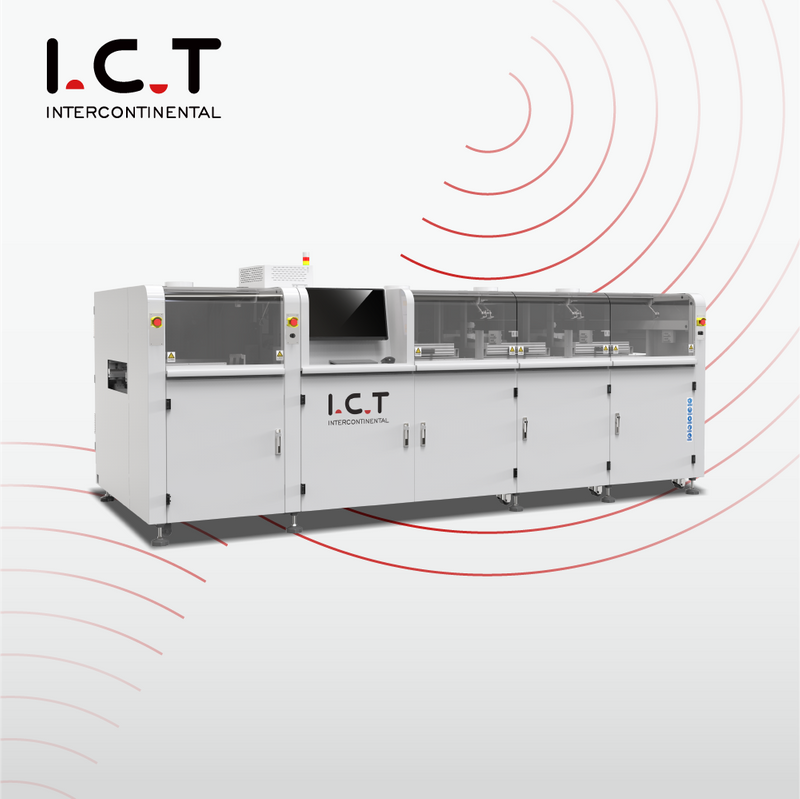

I.C.T-SS550P2 |Avanceret online 3 loddepot selektiv bølgeloddemaskine fabrikspris

I.C.T-SS550P2 |Avanceret online 3 loddepot selektiv bølgeloddemaskine fabrikspris
Selektiv bølgelodning er en speciel form for bølgelodning, der er opfundet for at opfylde udviklingskravene til lodning af gennemgående bølgekomponenter.I.C.T SS540/550 online selektiv bølgelodning er et højtydende udstyr udviklet og samlet i Kina.
  • I.C.T-SS550P2

  • I.C.T

Tilgængelighedsstatus:
Antal:

I.C.T-SS550P2 |Avanceret online 3 loddepot selektiv bølgeloddemaskine fabrikspris

Oversigt

Selektiv bølgelodning er en speciel form for bølgelodning, der er opfundet for at opfylde udviklingskravene til lodning af gennemgående komponenter.Det er hovedsageligt velegnet til lodning af gennemhullede komponenter i avancerede elektroniske produkter.For eksempel: militære elektroniske produkter, bilelektronik, omskiftende strømforsyningsprodukter og andre industrier, som kræver højere loddepålidelighed.I.C.T online selektiv bølgelodning er et højtydende udstyr udviklet og samlet i Kina.For højere fleksibilitet eller flerbølgelodning til processer med stort volumen.Parallel proces grundet adskillelse af flussning, forvarmning og lodning, drift af op til to sprøjtehoveder, op til fem nedre forvarmning med øvre konvektionsvarme, perfekt til tilslutning til montagestandere og periferi, tilslutning til sporbarhedssystemer til processtyring.

I.C.T SS540/SS550 online selektiv bølgelodning er et højtydende udstyr udviklet og samlet i Kina.

IKT-selektiv bølgeloddemaskine SS550P1

I.C.T-SS550P1

IKT-selektiv bølgeloddemaskine SS550P2

I.C.T-SS550P2

Funktioner:

1. PCB-plade fastgjort, sprøjte- og loddeplatform i bevægelse;

2. Høj loddekvalitet, forbedrer gennemløbshastigheden for lodning betydeligt;

3. Modulært design af SMEMA online transport, støtte kunder til fleksibel linjedannelse;

4. Fuld PC kontrol.Alle parametre kan indstilles i pc'en og gemmes i PCB-menuen, såsom bevægelig bane, loddetemperatur, fluxtype, loddetype, N2-temperatur osv., bedste sporingsevne og let at få gentagen loddekvalitet;

5. Automatisk kalibreringsfunktion for bølgehøjde, til at kontrollere og kalibrere bølgehøjden efter hver bestemt PCB, for at bevare en meget god bølgestabilitet;

6. CCD Mark positioneringsfunktion, for at kontrollere PCB's markeringspunkt efter hver bestemt PCB;

7. Selvdesignet bevægelsesbord med støbt aluminium, lettere vægt med hurtig bevægelseshastighed;

8. Panasonic servomotor & driver giver stabil, med kugleskrue & lineær guild rail, mindre støj, stabil bevægelse;

9. Med støvtæt plade over bevægelsesbordet, så for at undgå flux eller loddetab for at beskadige kugleskruen;

10. Jetventilen, der stammer fra Tyskland, er valgt med en lille flux-prik, vær opmærksom på, at flux-faststofindholdet skal være mindre end 10%;

11. Flux er på lager af tryktank, sørg for, at trykket er stabilt uden at påvirke mængden af ​​flux;

12. Elektromagnetisk pumpespole vedtager tysk importeret mærke for at sikre stabiliteten og pålideligheden af ​​toppen;13. Loddepotte er lavet af rustfrit stål med anti-korrosionsbelægning, ikke lækage, også titanlegering kan bruges i henhold til kundens krav;

14. Med støbejernsvarmer udenfor, robust og hurtig opvarmning;

15. N2 online varmesystem, for at fugte lodningen perfekt og reducere loddetrossen;16. Med rulle i rustfrit stål til transportbånd, kan ikke bæres

Funktioner 1 Flux system:

Fluxmundstykke af selektiv bølgeloddemaskine

1. Tysk højfrekvent pulsindsprøjtningsventil for at få et værdifuldt fluxresultat med lille fluxpunkt, fluxfaststofindhold skal være mindre end 10%.Funktionen til detektering af fluxdysestop er valgfri.

2. Det er konfigureret med bakke under jetventilen for at fange fluxrester for nem vedligeholdelse.

3. Dysen er monteret på XY-platformen, nøjagtigheden af ​​gentagelse og positionering kan nå 0,02 mm.

Funktioner 2 Forvarmningssystem:

Funktioner 2 forvarmningssystem

1. Maskinen er udstyret med bund IR-forvarmning som standard, og forvarmningsområdet kan indstilles;top varmluftforvarmning, infrarød opvarmning Ledningen er effektiv og stabil.

2. Designstruktur til at maksimere forvarmningsarealet.

3. Helt rundt højtemperatur bomuldsdesign for at sikre temperaturstabilitet.

4. Varmegenererende og varmeledende dele og motorer vedtager topmærker.

5. Vedligeholdelse plug-in design, værktøjsfri vedligeholdelsestilstand.

Funktioner 3 loddesystem:

Funktioner 3 loddesystem



1. Elektromagnetisk pumpespole vedtager Sveriges 'PRECIMETER' mærke for at sikre stabiliteten og pålideligheden af ​​toppen.

2. Loddetemperatur, N2-temperatur, bølgehøjde, bølgekalibrering osv. alle kan indstilles i software.

3. Loddepotte er lavet af rustfrit stål med anti-korrosionsbelægning, ikke lækage.Med støbejernsvarmer udenfor, robust og hurtig opvarmning.

4. N2 online varmesystem, for at fugte lodningen perfekt og reducere loddetrosset.

Funktioner 4 transmissionssystem:

Har 4 transmissionssystem

1. Særlige materialeprofiler sikrer stabilitet, og rationelt design sikrer bekvemmelighed.

2. Transmissionsmodulet er sammensat af rullen.

3. PCBA sideklemme og topklemmesystem kan sikre brættets stabilitet.

4. Fortykket tilpasset skinne, 20 kg belastning.

Funktioner 5 Kontrolsystem:

Funktioner 5 Kontrolsystem

1. Keyence KV7500 PLC+Keyence modul avanceret buskontrolsystem, sikrer systemets stabilitet og udvidelsesmuligheder.

2. Overhold CE og andre standarder.

3. Gulvdesign af industri 4.0.

4. Sørg for kapacitetsforbedringen, tilføj den underliggende kontrol af loddemaskinemodulet, og sørg for stabiliteten.

Funktioner 6 Operativsystem:

Funktioner 6 Operativsystem

1. Vejledt programmeringstilstand.

2. CCD hurtig programmeringsfunktion.

3. Billedprogrammering, lav koordinatkorrektion, koordiner intelligent verifikation.

4. Realtidsdatavisualisering af interface.Én knap-omskiftning af CCD-lodning i realtid overvågningsgrænseflade.5. Kinesisk, engelsk, kan skiftes.

Funktioner 7 efterretningssystem:

Har 7 intelligenssystem

1. Standarder og tilpasningsevne for MES, WIFI-forbindelse, online softwareopgradering, fjernbetjening, intelligent.

2. Loddedata kan spores for at bekræfte processen for hvert loddepunktt.

Specifikationer:

Online selektiv bølgeloddemaskine
Model I.C.T SS540 I.C.T SS550 I.C.T SS550P1 I.C.T SS550P2
Modulær online Spray + Forvarmning & Lodning Spray + Forvarmning + Lodning Spray + Forvarmning + Lodning   +Lodning Spray + Forvarmning + Lodning + Lodning + Lodning
Loddesystem
Dysemængde 1 1 2 3
Loddepotte Antal 1 sæt 1 sæt 2 sæt 3 sæt
Dobbelt gryde (valgfrit) N/A Mulighed Mulighed Mulighed
Solder Pot Power 2,35 kw 2,35 kw 4,70 kw 7,05 kw
Flux system
Flux opbevaringstank 1L 1L 2L 2L
Flux support Fluxalarm, automatisk
Sprøjtedyse Germany Jet Valve (Plet- og linjesprøjtning) 1 sæt
Sprøjtedysestørrelse 130um (180um, 210um option)
Sprøjtehastighed 0~20 mm/s
Sprøjtedyse Flyt  Fart 0~400 mm/s
Forvarmningssystem
Forvarmningstilstand Varmluft og IR Varmluft og IR Varmluft og IR Varmluft og IR
Forvarmningsområde L500*B500mm L500*B500mm L500*B500mm L500*B500mm
Forvarmningszone Top varmluft: 2, nederste IR: 1
Bundforvarmningseffekt Max.12kw
Top Forvarmningseffekt Max.6kw
Opvarmningstid Ca. 15 min (indstilling 150 ℃)
Kontroltilstand PC+PLC
Transportsystem
PCB-størrelse (med armatur) 120*60~500*500mm
Udskiftning af PCB Online
PCB Top Clearance 120 mm
Transporthøjde 900±20 mm
Transport Bredde 60~500 mm
Mål: mm L1850*W1850*H1480 L2560*W1750*H1480 L2560*W1950*H1480  L2600*W1950*H1480
Vægt Ca: 800 kg Cirka: 1200 kg Cirka: 1300 kg Cirka: 1500 kg

* I.C.T bliver ved med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan blive opdateret uden særlig varsel.

Ofte stillede spørgsmål:

Q: Hvad er forskellen mellem selektiv lodning og bølgelodning?

A: Selektiv lodning, som eksemplificeret ved I.C.T, retter sig mod specifikke loddeområder eller komponenter på et printkort (PCB) med præcision.I modsætning hertil dækker bølgelodning hele printkortet med lodning i et enkelt gennemløb.Selektiv lodning giver større kontrol og nøjagtighed ved lodning.

Q: Anvendes bølgelodning stadig?

A: Ja, bølgelodning er stadig meget udbredt til fremstilling af printkort (printed Circuit Board), især til komponenter med gennemgående huller.Det eksisterer dog sideløbende med alternative loddemetoder for at opfylde de forskellige krav til moderne elektroniksamling.

Q: Hvad er alternativet til bølgelodning?

A: Selektiv lodning er ligesom de avancerede løsninger, der tilbydes af I.C.T, et bemærkelsesværdigt alternativ til bølgelodning.Det giver mulighed for præcis lodning af specifikke områder eller komponenter på et printkort, hvilket giver forbedret kontrol og nøjagtighed i loddeprocesser.

Q: Hvad er selektiv bølgelodning?

A: Selektiv bølgelodning kombinerer præcisionen af ​​selektiv lodning med konceptet bølgelodning.Den lodder selektivt specifikke områder eller komponenter på et printkort ved hjælp af en kontrolleret loddebølge, hvilket tilbyder fordelene ved begge metoder og viser I.C.T's produktionskapacitet.
