X-7100
I.C.T
X-ray inspection machine
| Antal: | |
|---|---|
| ICT X-7100 PCB X-ray Inspection Machine
ICT X-7100 er en avanceret offline SMT PCB røntgeninspektionsmaskine designet til detaljerede interne kontroller i elektronikfremstilling. Den udmærker sig ved at opdage problemer som luftbobler, hulrum, kortslutninger, åbne kredsløb, manglende loddemetal og revner i komponenter. Med funktioner som CNC-programmering til automatisk registrering og en visuel navigationsgrænseflade, forenkler det processen for operatører. Denne PCB X-ray Inspection Machine understøtter forskellige applikationer, fra SMT og BGA til lithiumbatterier og bildele. Dens højopløselige digitale fladskærm og stabile røntgenrør sikrer klare billeder, mens sikkerhedscertificeringer som EU CE og ISO gør den pålidelig. Ideel til kvalitetskontrol, det hjælper producenter med at reducere defekter og forbedre produktets pålidelighed på en brugervenlig måde.
| Funktion

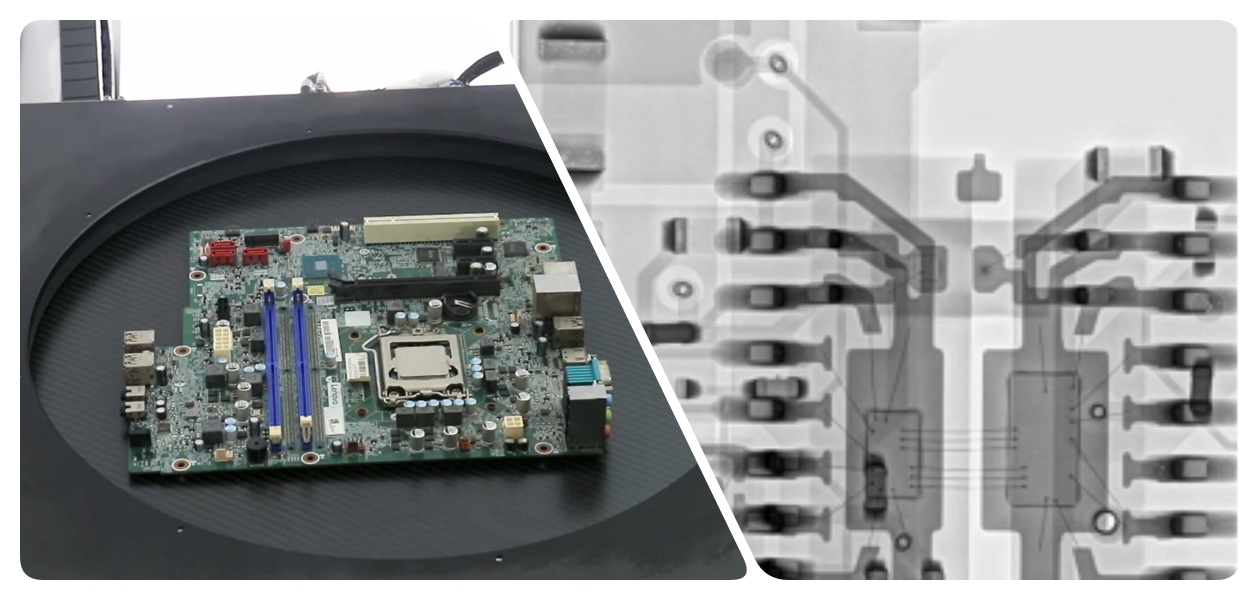

ICT X-7100 PCB X-ray Inspection Machine bruger en digital fladpaneldetektor i høj opløsning med 1536x1536 pixels, der giver skarpe billeder til præcis defektdetektering. Denne funktion fanger korrektioner i realtid og tilbyder flere forstærkningstilstande for bedre synlighed. Det hjælper med at identificere små problemer som loddekugledefekter eller trådbindingsproblemer i halvledere. Med passiv køling og temperatursensorer opretholder den ensartet ydeevne under lange sessioner. Dette gør røntgeninspektionsmaskinen afgørende for industrier, der har brug for nøjagtige interne visninger, hvilket sikrer færre fejl i produktionen.

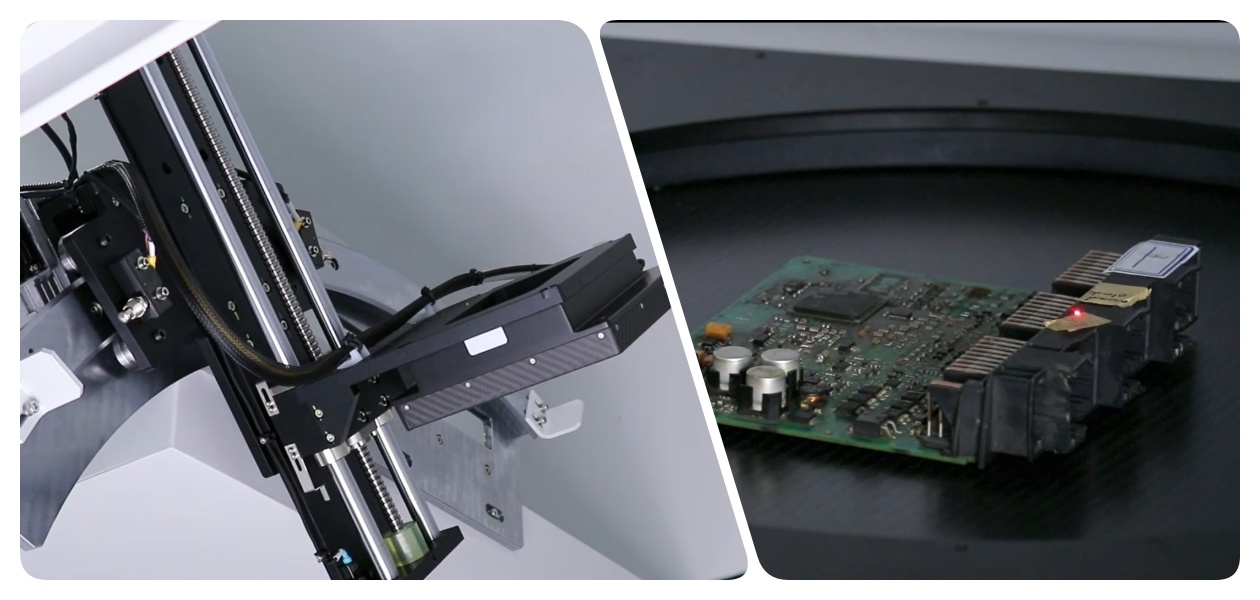

CNC-programmering i denne PCB X-ray Inspection Machine tillader automatisk scanning af flere prøvepositioner uden manuel input. Det understøtter array-funktioner til prøver med fast afstand, hvilket fremskynder inspektioner i højvolumenindstillinger. Operatører kan nemt indstille programmer via museklik, hvilket reducerer tid og fejl. Antikollisionssystemet beskytter enheden under bevægelse. Denne offline SMT PCB røntgeninspektionsmaskine er perfekt til batchtest i SMT-linjer, hvilket øger effektiviteten og repeterbarheden.

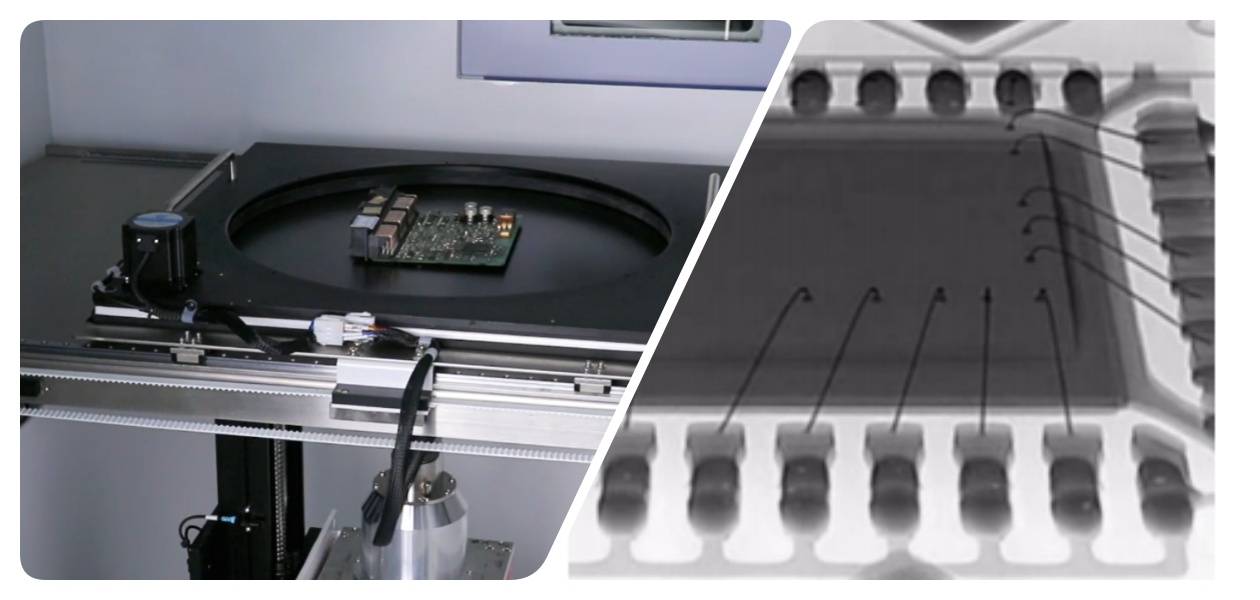

Et-nøgle-måleværktøjer i X-7100 beregner hurtigt boblestørrelse, tomrumshastighed og loddehøjde. Dette hjælper med kvalitetskontrol af loddesamlinger i PCBA-samlinger. Simuleringsfarvefunktionen forbedrer billedobservation for bedre analyse. Udstyret med joystick-kontrol til præcise justeringer sikrer den nøjagtige resultater. Som en alsidig PCB-røntgeninspektionsmaskine kan den anvendes på forskellige materialer som keramik og plastik, hvilket hjælper med at forhindre defekter.
| Specifikation
| Punkt | Model | ICT X-7100 |
| Røntgenrør | Type | Lukket rør |
| Spænding | 90kV | |
| Elektrisk strøm | 200uA | |
| Rumlig opløsning | 5 μm | |
| Flad panel | Billedoptagelsesmetode | Digital fladskærmsbilleddannelse |
| Billednøjagtighed | 85 μm | |
| A/D konvertering kvantiseret tæthedsværdi | 16 bit (65536) | |
| Opløsning | 1280*1024px | |
| Acquisition frame rate | 30 FPS | |
| System | Forstørrelse | 200x |
| Operativsystem | Windows 10 | |
| Magt | AC110-220V, 50-60HZ, 1200W | |
| Strålingssikkerhedstest | <1 uSV/H | |
| Struktur | Maks. Indlæsningsstørrelse | 540mm*540mm |
| Maks. Inspektionsområde | 510mm*510mm | |
| Maks. Lastevægt | ≤10 kg | |
| Platformens rotationsvinkel | 60° | |
| Dimension | 1100*1360*1750 mm | |
| Vægt | 950 kg | |
| Platform bevægelse | Automatisk/manuel |
* IKT fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan opdateres uden særlig varsel.
| SMT-linjeudstyrsliste
ICT højkvalitets PCB produktionslinje har avanceret udstyr til effektiv og præcis printmontering. Den fuldt automatiserede SMT-linje inkluderer en læsser, en autoprinter til nøjagtig påføring af loddepasta, en pick-and-place-maskine til præcis komponentplacering, en reflow-ovn til pålidelig lodning og et AOI-system til grundig defektinspektion. Denne højkvalitets PCBA-produktionslinje sikrer jævn drift, høj pålidelighed og lavpris SMT-montering, der opfylder forskellige branchekrav.
| Video om kundesucces
I vores video viser vi ICT X-7100 PCB X-ray Inspection Machine i aktion på en kundes elektronikfabrik. Videoen starter med en oversigt over dens slanke ydre og nøglefunktioner som joystick-kontrol og programmeringsgrænseflade. Indvendigt afslører den højpræcisions røntgenrøret fra Hamamatsu og den digitale fladskærmsdetektor. Under drift scanner maskinen PCBA-prøver og registrerer BGA-bobler og loddekugler i realtid. Ingeniører demonstrerer automatisk batch-tilstand på lithiumbatterier og ledningsnet, hvilket fremhæver hurtige målinger af hulrum og hældninger op til 60 grader. Denne opsætning hjalp kunden med at forbedre defektdetektion med 30 %, hvilket sikrede højere kvalitet i deres SMT-produktionslinje. Videoen understreger, hvordan denne offline SMT PCB X-ray Inspection Machine integreres problemfrit i arbejdsgange for pålidelige resultater.
| Service og træningssupport
ICT tilbyder omfattende tjenester og uddannelse til PCB X-ray Inspection Machine. Vores team sørger for installation på stedet, regelmæssig vedligeholdelse og hurtig teknisk support for at holde dit udstyr kørende. Træningsprogrammer dækker grundlæggende betjenings-, programmerings- og sikkerhedsprotokoller, skræddersyet til operatører med enkle instruktioner. Vi inkluderer også rådgivning om procesoptimering for at øge din produktionseffektivitet. Med globale servicecentre sikrer vi hurtige svartider og reservedele tilgængelighed. Denne support hjælper kunder med at maksimere maskinens potentiale uden nedetid.
| Hvad kunderne siger
Vores kunder roser IKT-ingeniører for deres ekspertise i opsætning og fejlfinding. De elsker PCB X-ray Inspection Machine for dens nøjagtige detektioner og nemme brug. Mange fremhæver vores sikre emballage og hurtige forsendelse, der forhindrer skader. Hurtige svar på forespørgsler løser problemer hurtigt og opbygger tillid. Samlet set vurderer kunderne os højt for pålideligt udstyr og service.
| Certificeringer og standarder
ICT har nøglecertificeringer som CE, RoHS, ISO9001 og forskellige patenter. Disse sikrer, at vores PCB X-ray Inspection Machine opfylder internationale sikkerheds- og kvalitetsstandarder. CE bekræfter overholdelse af EU-regler for sundhed og miljø. RoHS garanterer ingen skadelige stoffer. ISO9001 afspejler vores stærke kvalitetsstyringssystem. Patenter beskytter innovative funktioner som boblemåleværktøjer. Dette gør vores produkter pålidelige over hele verden.
| Om ICT Company og vores fabrik
ICT er en førende udbyder med intern R&D og produktion, der beskæftiger over 89 medarbejdere i et 12.000 m² stort anlæg. Vi er vokset hurtigt siden 2012 og betjener mere end 1.600 kunder i 72 lande. Vores fabrikker følger strenge testprocesser og kvalitetsstyringssystemer for at sikre høje standarder. Vi tilbyder komplette SMT-løsninger, fra planlægning til optimering, og hjælper kunder med at bygge effektive produktionslinjer globalt.
