ICT X-7100 |Automatisk Offline SMT PCB X-ray Inspection Machine

Del til:

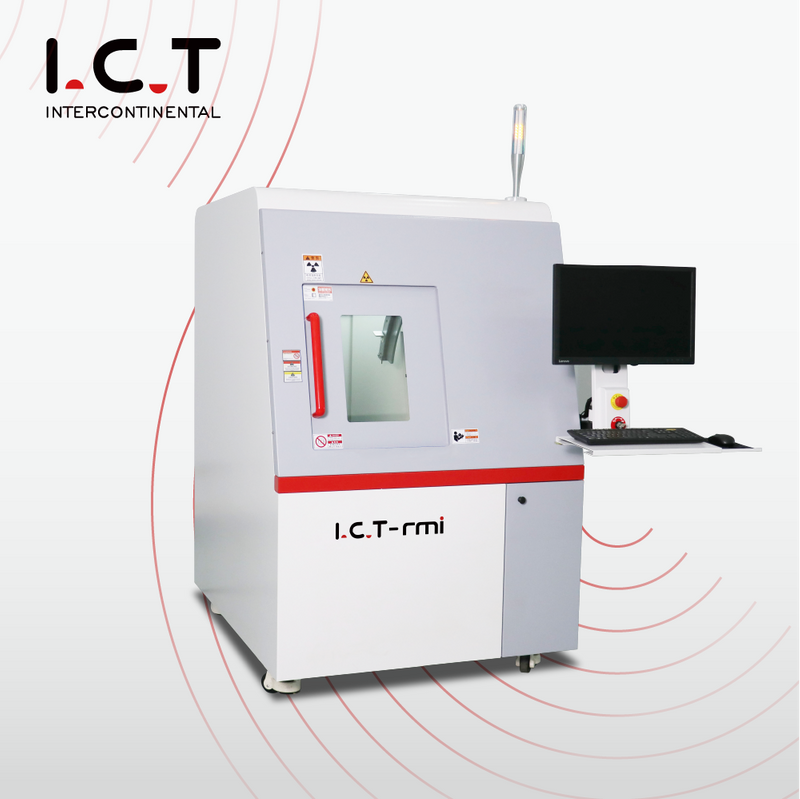

I.C.T X-7100 |Automatisk Offline SMT PCB X-ray Inspection Machine

I.C.T X-7100 inspektionsmaskine har en bred vifte af applikationer.Det er almindeligt anvendt i den interne strukturtest af elektroniske komponenter, almindelig luftboble-tomrumsmåling, kredsløbskortslutning åbent kredsløb, loddeforbindelsesmangel på lodning og manglende lodning, revner af fremmedlegemer indeni osv.

Model:
X-7100
Mærke:
I.C.T
Kode:
X-ray inspection machine

Tilgængelighedsstatus:

Antal:



Forhøre Læg i kurv

I.C.T X-7100 |Automatisk Offline SMT PCB Røntgeninspektionsmaskine

Oversigt

SMT Offline X-Ray X-7200

SMT Offline X-ray X-7100

I.C.T X-7100 inspektionsmaskine har en bred vifte af anvendelser.Det er almindeligt anvendt i den interne strukturtest af elektroniske komponenter, almindelig luftboble-tomrumsmåling, kredsløbskortslutning åbent kredsløb, loddeforbindelse manglende lodning og manglende lodning, fremmedlegemer

revner indeni mv.

Det har karakteristika for bekvem vedligeholdelse og lang levetid;enkel betjening, hvilket reducerer operatøruddannelsen;høj repeterbarhed af detektion;tillader en maksimal synsvinkel på 60 grader til at detektere prøver og så videre.

Funktioner:

1. CNC-program: automatisk batch-detektion af forskellige positioner af prøver.

2. Array-funktion: automatisk batch-detektion af prøver med faste positioner og samme afstand.

3. Længde- og breddemåling: mål længden og bredden af en del af detektionsområdet.

4. Visuel navigationsgrænseflade: præcis positionering af detektionspositionen.

5. Simuler farve: observer bedre inspektionsbilledet.

6. Boblemåling: En-tast måling af boblestørrelse, tomrumshastighed og blikklatrehøjde.

7. Automatisk ON/OFF X-RAY lysrør for at detektere prøver i batcher.

8. Udstyret med høj stabilitet og høj præcision røntgenlysrør.

9. Digital X-RAY fladskærm i høj opløsning.

10. Scenen kan rumme et stort antal prøver af forskellige størrelser.

11. Valgfri 360° rotation af scenen for at detektere prøver.

12. Tillader 60° hældningsobservation.

13. Høj sikkerhed med EU CE-certifikat, International Quality Management System ISO og AERB-certifikat for røntgen.

Joystick kontrol

Programmeringskontrol

Valgfrit: Digital HD X-RAY fladdetektor

Røntgenrør

Arbejdsprincip for Røntgeninspektionsmaskine

Computeren styrer intensiteten af røntgenrøret, der udsendes af røntgenstrålen, trænger ind i det testede objekt, når detektoren, og billedopsamlingskortet konverterer signalet og sender det tilbage til computeren.

Ansøgning af røntgeninspektionsmaskine :

SMT, BGA, PCBA samling, router, lithium batteri, ledningsnet, trådstang, display, sikring, elektroniske komponenter, bildele, fotovoltaisk, aluminium trykstøbning, støbning af plast, keramik, andre specielle industrier.

Router

Valsetråd

Elektronisk sele

Elektronisk sensor

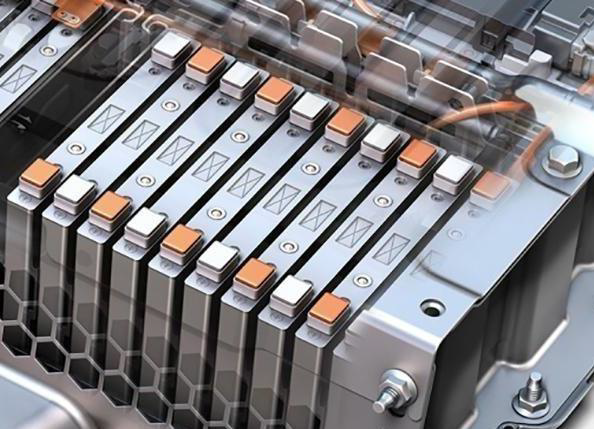

Batteribeskyttelsestavle

Skærm

Lithium batteri

Sikring

Specifikation af røntgeninspektionsmaskine:

Vare	Model	I.C.T X-7100
Røntgenrør	Type	Lukket rør
	Spænding	90kV
	Elektrisk strøm	200uA
	Rumlig opløsning	5 μm
Flad panel	Billedoptagelsesmetode	Digital fladskærmsbilleddannelse
	Billednøjagtighed	85 μm
	A/D konvertering kvantiseret tæthedsværdi	16 bit (65536)
	Løsning	1280*1024px
	Acquisition frame rate	30 FPS
System	Forstørrelse	200x
	Operativ system	Windows 10
	Strøm	AC110-220V, 50-60HZ, 1200W
	Strålingssikkerhedstest	<1 uSV/H
Struktur	Maks.Indlæsningsstørrelse	540mm*540mm
	Maks.Inspektionsområde	510mm*510mm
	Maks.Lastevægt	≤10 kg
	Platformens rotationsvinkel	60°
	Dimension	110013601750 mm
	Vægt	950 kg
	Platform bevægelse	Automatisk/manuel
