| Højtydende SMT-tømningsmaskine til SMT-linjer

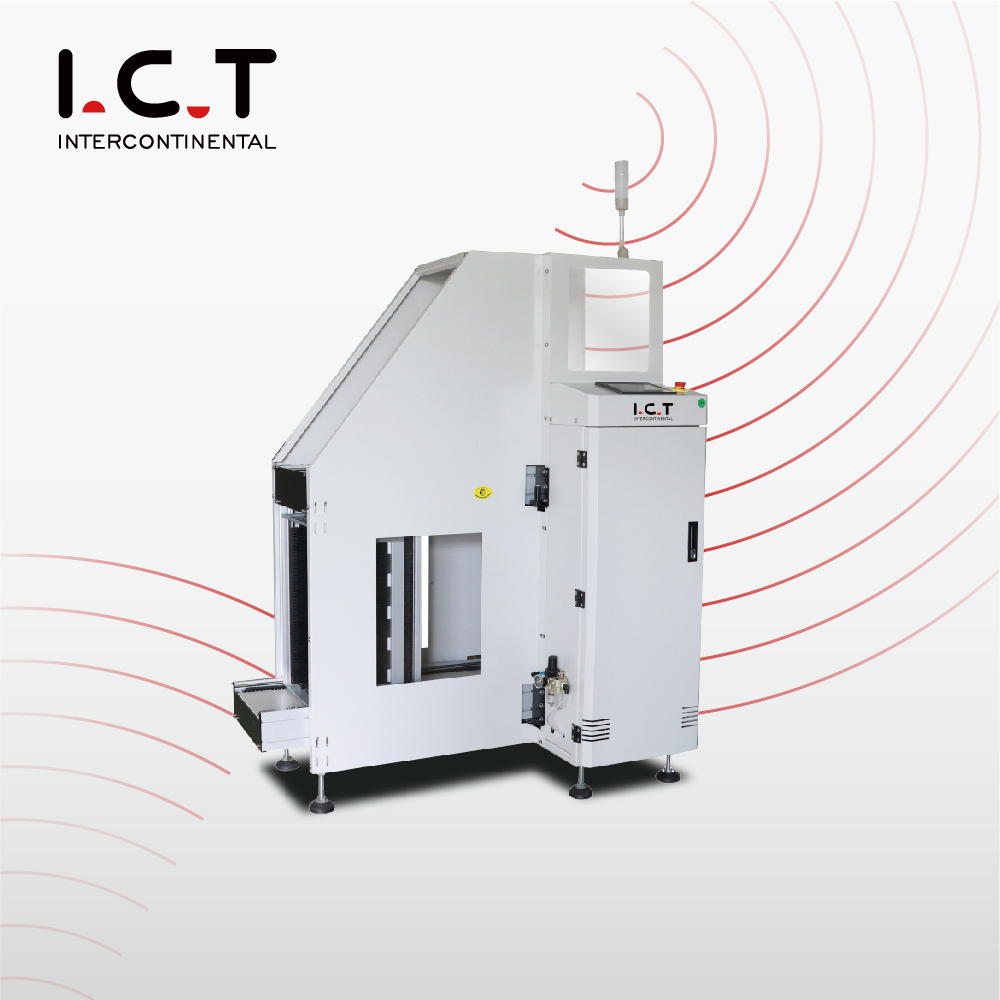

ICT PCB Multi Rack Loader er en højtydende, pålidelig løsning, der kombinerer stærk vakuumsugning med traditionel magasinfremføring, hvilket sikrer jævn og sikker PCB-håndtering. Den opsamler problemfrit blottede PCB'er fra stativer og overfører dem hurtigt til den næste station uden at forårsage skade. Tilgængelig i standard eller CE-certificerede versioner forbedrer den stabiliteten, forlænger maskinens levetid og reducerer vedligeholdelsesomkostningerne. Med avanceret hardware, elektriske systemer og smarte kontroller sikrer denne læsser minimal nedetid og holder produktionslinjerne kørende med optimal effektivitet i lange perioder.
| Detaljerede produktfunktioner
Hver mekanisk komponent i SMT-tømningsmaskinen bruger førsteklasses materialer og følger strenge ISO- og CE-installationsprocedurer. Den forstærkede base og ergonomiske forbedringer øger startomkostningerne en smule, men garanterer dog mange års stabil drift og ubesværet daglig brug for teknikere på ethvert færdighedsniveau. Robust stålkonstruktion forhindrer skift under hurtige cyklusser, mens jævn breddejustering af rustfrit stål holder brædderne perfekt justeret. Tyngere bunddesign tilføjer ekstra stabilitet, så maskinen forbliver solidt på plads selv under kontinuerlig 24-timers produktion. Disse opgraderinger gør SMT-tømningsmaskinen til et af de mest pålidelige valg for moderne SMT-fabrikker verden over.
Sensorer af høj kvalitet og elektriske dele i topklasse giver SMT-tømningsmaskinen nøjagtig borddetektering og ultrajævn bevægelseskontrol ved hvert trin. Lyse statusindikatorer og højfrekvente knapper giver operatører mulighed for at overvåge og justere linjen øjeblikkeligt, uanset produktionshastighed. Denne elektriske opgradering reducerer fejl dramatisk og øger det samlede daglige output. Følsom signaltransmission sikrer præcise bevægelser, der beskytter sarte PCB'er mod ridser eller fejljustering. Systemet opfylder kravene fra forskellige procesniveauer, hvilket gør SMT-tømningsmaskinen ideel til både standard- og high-end elektronikproduktionsmiljøer.
Den indbyggede Industry 4.0-kontrolplatform på SMT-tømningsmaskinen kan udvides fuldt ud og let at opgradere, når behovene ændrer sig. Valgfri IPC-CFX-, Hermes- og SEMI SMT-ELS-protokoller muliggør problemfri kommunikation med upstream- og downstream-udstyr, hvilket skaber et ægte smart-fabriksmiljø uden næsten ingen ekstra indsats. Operatører drager fordel af intuitive grænseflader, der forenkler opsætning og fejlfinding. Dette fleksible kontrolsystem tilpasser sig hurtigt til nye produktionskrav og forskellige kommunikationsstandarder. Som et resultat understøtter SMT-tømningsmaskinen langsigtet vækst og holder fabrikker konkurrencedygtige på hurtigt udviklende elektronikmarkeder.
Stærk, men blid translationsbevægelse fører sikkert færdige PCB'er fra linjen ind i magasiner uden bøjninger eller overflademærker. SMT-tømningsmaskinen kombinerer præcis vakuumassistance med jævn transportørhandling for at opretholde perfekt bordplacering gennem hver cyklus. Variabel hastighedskontrol og dedikerede aluminiumsåbninger forhindrer papirstop selv ved høj kapacitet. Denne teknologi beskytter produktkvaliteten fra det sidste produktionstrin og frem. Fabrikker sætter pris på, hvordan systemet håndterer forskellige PCB-størrelser og -tykkelser pålideligt, hvilket reducerer manuel håndtering og minimerer defekter i aflæsningsprocessen.
Valgfrie smarte moduler lader SMT-aflastningsmaskinen oprette forbindelse øjeblikkeligt til printere, placeringsmaskiner og komplette MES-systemer. Denne fleksibilitet eliminerer manuelle trin, forkorter omstillingstider og bygger en fuldstændig automatiseret SMT-linje med minimal operatørindblanding. Systemet fungerer problemfrit med eksisterende udstyr fra ethvert større mærke. Kunder opnår dataudveksling i realtid og forbedret sporbarhed på tværs af hele produktionsflowet. Disse avancerede muligheder gør SMT-tømningsmaskinen til en nøgledel af effektive, fremtidssikrede produktionsopsætninger, der leverer højere udbytte og lavere driftsomkostninger.
| Specifikation
| Parameterspecifikation | |
|---|---|
| PCB -bredde | 50–400 mm (500 mm valgfri) |
| Transportørhøjde | 900 ± 20 mm |
| Overførselshastighed | 0,5–20 m/min justerbar |
| Strømforsyning | AC 220 V 50/60 Hz |
| Strømforbrug | 50-150 W |
| Retning | Venstre mod højre (højre mod venstre valgfri) |
| Bælte materiale | 3 mm ESD flad bælte eller kæde |
| Kontroltilstand | PLC + berøringsskærm |
| Breddejustering med én knap | Valgfrit (synkronisering af hele linjen) |
| CE sikkerhedsstandard | Fuld afdækning + sensorbeskyttelse |
* IKT fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan opdateres uden særlig varsel.
| SMT-linjeudstyrsliste
Den nøglefærdige Multiple SMT-produktionslinje fra ICT leverer fuldautomatisk, højhastigheds- og yderst pålidelig PCBA-produktion. Den begynder med præcis komponentplacering, bevæger sig gennem stabil reflowlodning og afsluttes med SMT-tømningsmaskinen, der sikkert overfører brædder til magasiner. Avanceret 3d AOI-maskine sikrer, at alle defekter fanges tidligt. Alle maskiner kommunikerer problemfrit, hvilket reducerer arbejdsomkostningerne og øger førstegangsudbyttet. Linjen opfylder strenge krav inden for bilindustrien, medicin, forbrugerelektronik og LED-industrien, samtidig med at driftsudgifterne holdes lave og oppetiden ekstremt høj.
| Kundesucceshistorie
Udenlandske IKT-ingeniører rejste til Finland for at bestille en fuldautomatisk LED-panelproduktionslinje til en førende europæisk belysningsproducent. Den komplette nøglefærdige løsning indeholdt SMT-tømningsmaskinen, 1,5 m fuldautomatisk printer, SM482PLUS-placeringsmaskine, L8 reflow-ovn, lodret kølebuffer, forbindelsestransportører, bordsplitter og loddepastablander. Holdet gennemførte installation, fejlfinding og praktisk operatørtræning på kun fem dage. På den allerførste officielle produktionsdag nåede linjen målhastigheden uden defekter. Kunden roste især den klippefaste ydeevne af SMT-tømningsmaskinen og den fejlfri maskine-til-maskine kommunikation gennem hele linjen. De bestod den strenge europæiske revision ved første forsøg og bestilte hurtigt en anden komplet linje.
| Professionel træning og support
ICT leverer fuld one-stop-support til SMT-aflastningsmaskinen, inklusive on-site eller fjerninstallation, gratis operatør- og ingeniøruddannelsesprogrammer, en 24/7 teknisk hotline, verdensomspændende reservedele tilgængelighed og tilpassede forebyggende vedligeholdelsesplaner. Det erfarne internationale team sikrer, at maskinen kører med maksimal effektivitet i mange år med næsten ingen uplanlagt nedetid. Kunderne får klar dokumentation og løbende vejledning, der matcher deres specifikke produktionsbehov. Denne omfattende tilgang hjælper fabrikker med at maksimere oppetiden og hurtigt løse eventuelle spørgsmål, der opstår under den daglige drift.
| Kunde ros
'Bedste pakning, jeg nogensinde har set – ingen skader selv efter langvarig søtransport!' 'Din ingeniør løste vores problem på 30 minutter kl. 02.00 - utrolig responshastighed.' 'SMT-tømningsmaskinen har kørt 24/7 i 18 måneder uden fejl.' 'Undervisningen var klar og praktisk; nye operatører var klar på én dag.'
| Vores certificering
Hver SMT-tømningsmaskine bærer CE-, RoHS- og ISO9001-certificeringer sammen med flere tekniske patenter. Inden forsendelse gennemgår hver enhed en fuld 72-timers belastningstest og strenge kvalitetsinspektioner på fabrikken. Disse strenge procedurer garanterer dokumenteret pålidelighed og fuldstændig overholdelse af lovgivningen i det øjeblik, maskinen ankommer. Kunder verden over modtager udstyr, der opfylder de højeste internationale sikkerheds- og ydeevnestandarder lige ud af kassen. Denne forpligtelse til kvalitet giver fabrikkerne tillid til, at SMT-tømningsmaskinen vil fungere konsekvent fra dag ét.
| Om os og fabrikken
ICT blev grundlagt i 2012 og driver en moderne 12.000 m² stor fabrik med næsten 90 ansatte og sit eget dedikerede R&D-center. Virksomheden designer, fremstiller og tester hver maskine internt under strenge kvalitetsstyringssystemer. Med mere end 1.600 kunder i 72 lande er IKT vokset hurtigt ved at fokusere på reel kundesucces. Fra en enkelt SMT-tømningsmaskine til komplette nøglefærdige produktionslinjer fungerer virksomheden som en pålidelig langsigtet partner, som fabrikker over hele verden stoler på for ensartede resultater og enestående support.
