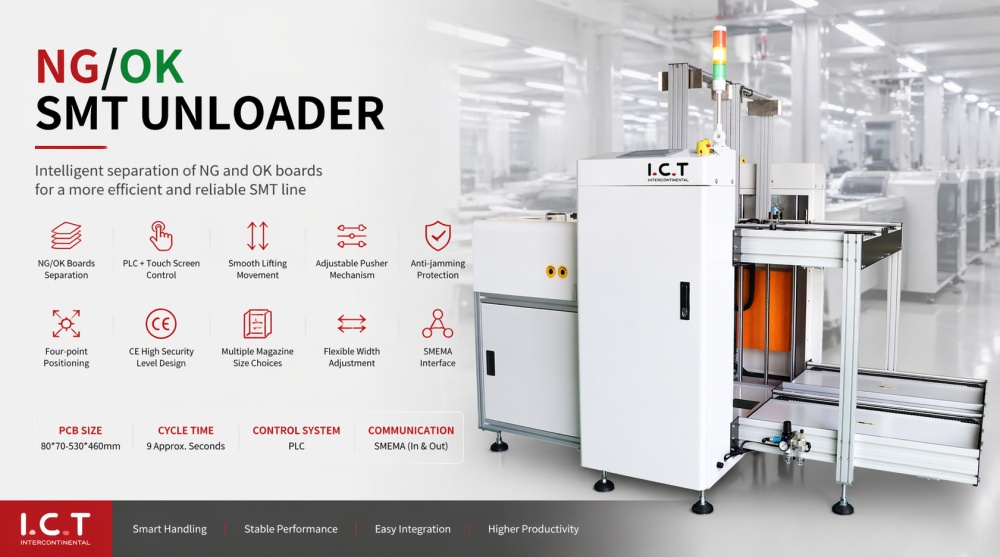

| Ng/ok Magasin aflæsser til SMT Linier
I SMT-produktion er håndtering af færdige PCB'er effektivt lige så kritisk som selve monteringen. Ng/ok Magazine Unloader SMT er udviklet til at styre aflæsningsprocessen efter inspektion eller lodning. Den adskiller automatisk bestå- og fejltavler og gemmer dem i udpegede magasiner. Med justerbar skinnebredde og ensartet transporthastighed understøtter den forskellige PCB-størrelser uden at forstyrre produktionsrytmen. Den er designet til stabil drift og fungerer som et pålideligt forbindelsespunkt mellem inspektionsudstyr og downstream-processer, der hjælper med at opretholde et stabilt og organiseret produktionsflow.
| Detaljerede produktfunktioner
Efter inspektionsfaser som AOI vil håndtering af NG- og OK-plader manuelt ofte bremse produktionen. Denne maskine fjerner den flaskehals ved automatisk at dirigere pass og fail PCB'er ind i separate magasiner. Processen er stabil og gentagelig, hvilket sikrer ensartet sorteringsnøjagtighed. Ved at reducere menneskelig indgriben sænker det også chancen for fejlplacering eller blandeplader, hvilket direkte understøtter bedre kvalitetskontrol i hele SMT-linjen.
Produktionslinjer beskæftiger sig sjældent med en enkelt pladetype. Derfor er justerbare skinnebredde og stigningsindstillinger afgørende. Ng/ok Magazine Unloader SMT giver operatører mulighed for hurtigt at tilpasse sig forskellige printkortstørrelser uden komplekse justeringer. Uanset om det er til små kontroltavler eller større paneler, opretholder maskinen en jævn overførsel og justering, hvilket hjælper produktionen med at forblive fleksibel uden at ofre stabiliteten.
Ustabil PCB-overførsel kan afbryde hele SMT-processen. Denne aflæsser sikrer jævn og kontrolleret bevægelse fra transportør til magasinstabling. Hvert bræt håndteres omhyggeligt for at undgå beskadigelse eller fejljustering. Magasinopbevaringssystemet holder styrelser organiseret og klar til den næste proces, hvilket gør downstream-drift mere forudsigelig og effektiv.
I rigtige produktionsmiljøer skal udstyr køre i lange timer uden afbrydelser. Denne maskine er bygget med den virkelighed i tankerne. Dens struktur understøtter stabil langsigtet drift, mens kontrolsystemet sikrer ensartet ydeevne. Reducerede vedligeholdelsesbehov og pålidelig bevægelseskontrol hjælper med at holde produktionslinjen kørende uden unødvendige stop.
LED-inspektionslys, metalkædetransportører og ionisatorventilatorer står klar. Automatiske breddemotorer og segmenttransportstyring håndterer særlige krav. Hver mulighed ankommer fuldt testet. Disse valg lader smt mini pcb magasinindlæseren matche ethvert SMT layout præcist.
| Specifikation
| Specifikation | Model HNU250 | Model HNU330 | Model HNU390 | Model HNU460 |
|---|---|---|---|---|
| Dimension (mm) | 178014501680 | 206516301680 | 266017601680 | 266019501680 |
| PCB-størrelse (mm) | 8070330*250 | 8070445*330 | 8070530*390 | 8070530*460 |
| Stativstørrelse (mm) | 355320563 | 460400563 | 535460570 | 535530570 |
| PCB tykkelse | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-5,0 mm |
| PCB vægt | ≤2,0 kg | ≤2,0 kg | ≤2,0 kg | ≤2,0 kg |
| PCB-komponenthøjde | ±15 mm | ±15 mm | ±15 mm | ±15 mm |
| Time Feed PCB | Sekunder 9 Ca. eller Angiv | Sekunder 9 Ca. eller Angiv | Sekunder 9 Ca. eller Angiv | Sekunder 9 Ca. eller Angiv |
| Indeksering Pitch | 10.20.30.40.50 mm eller Angiv | 10.20.30.40.50 mm eller Angiv | 10.20.30.40.50 mm eller Angiv | 10.20.30.40.50 mm eller Angiv |
| Kontrolsystem | PLC | PLC | PLC | PLC |
| Magt | Max 300VA | Max 300VA | Max 300VA | Max 300VA |
| Luftforsyning | 4-6bar, 10ltr/min | 4-6bar, 10ltr/min | 4-6bar, 10ltr/min | 4-6bar, 10ltr/min |
| Transporthøjde | 910±30 mm (eller kundespecificeret) | 910±30 mm (eller kundespecificeret) | 910±30 mm (eller kundespecificeret) | 910±30 mm (eller kundespecificeret) |
| Transportbånd | 3,8 mm antistatisk fladt bælte | 3,8 mm antistatisk fladt bælte | 3,8 mm antistatisk fladt bælte | 3,8 mm antistatisk fladt bælte |
| Strømforsyning | 1 PH AC 220V 50/60Hz (Option: 110V til 380V) | 1 PH AC 220V 50/60Hz (Option: 110V til 380V) | 1 PH AC 220V 50/60Hz (Option: 110V til 380V) | 1 PH AC 220V 50/60Hz (Option: 110V til 380V) |
| Vægt | 360 kg | 380 kg | 420 kg | 460 kg |
| Valgmulighed | Dobbelt størrelse magasin, automatisk breddejustering, MES System | |||
* IKT bliver ved med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan blive opdateret uden særlig varsel.
