ICT-5700
I.C.T
| Antal: | |
|---|---|
| Præcision Offline PCB Separator
Denne PCB-separator tjener industrier som smartphones, smart wearables, bilelektronik, medicinsk udstyr og rumfart. Den kan rumme pladestørrelser fra 340×380 mm til 450×600 mm, med tykkelser på 0,5 til 5,0 mm. Det opdaterede CCD-visionssystem identificerer forskellige mærker og udfører automatiske justeringskorrektioner. En spindel, der når 80.000 omdr./min. minimerer skærebelastningen, mens den bibeholder overlegen nøjagtighed. Dobbelte platforme muliggør samtidig håndtering af forskellige produkter eller kombinationer i et enkelt ekspansivt område. En ion-luftpistol fjerner statisk elektricitet for at holde støv væk. Sensorer overvåger fræsere i realtid. Den uafhængige støvopsamler arbejder med stærk sugeevne og alligevel minimal støj. Brugervenligt design fremmer ubesværet daglig ydeevne i montageopvarmning PCB-separator til mobile ipad-applikationer.
| Funktion
Transmissionssystem
X-aksen har en specialiseret støvtæt struktur, der sænker vedligeholdelseskravene betydeligt. Fleksible tankkæder organiserer ledningsføringen pænt og forhindrer interferens med bevægelse. En robust, forstærket ramme forbedrer den generelle driftsstabilitet. Taiwan-styreskinner og skruestænger med høj præcision parres med importerede japanske Panasonic-servomotorer for at levere ensartet, jævn bevægelse. Disse integrerede elementer sikrer, at PCB-separatoren bevarer enestående pålidelighed på tværs af længere produktionsserier i krævende miljøer.

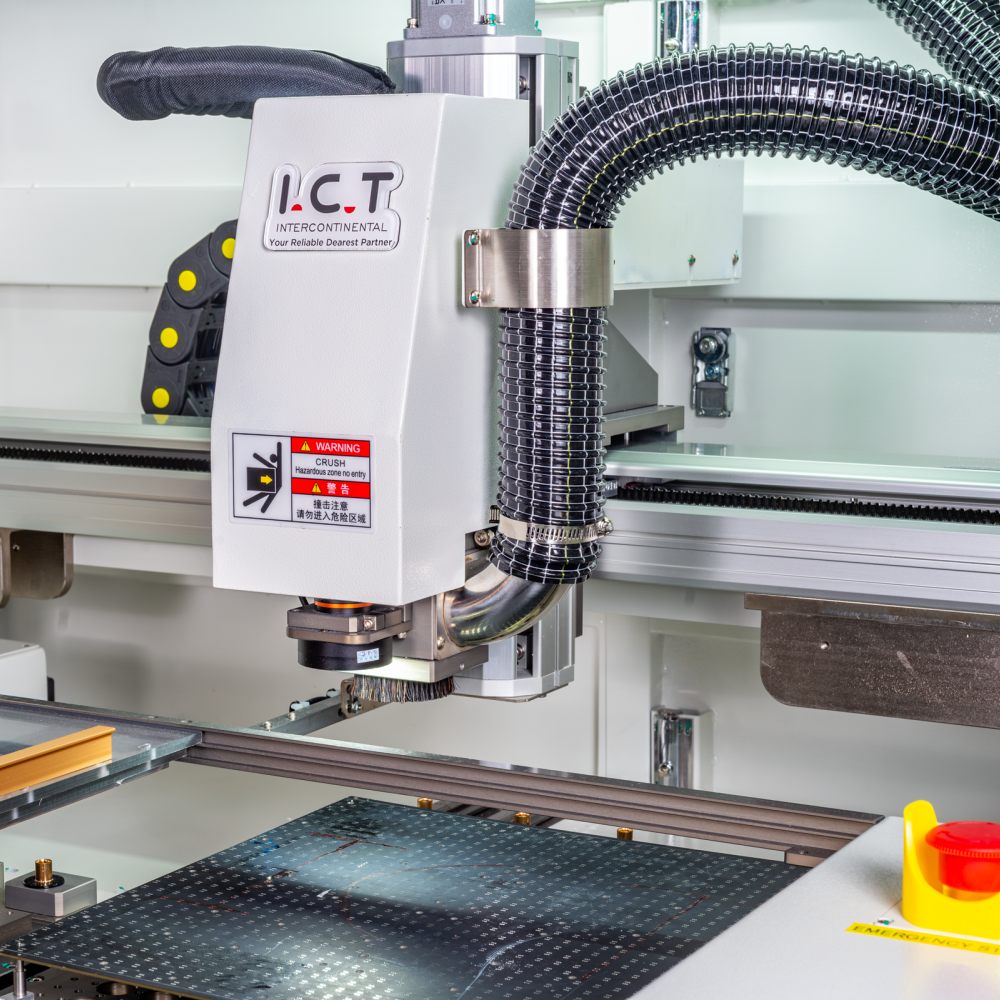

Router system
Den højhastighedsimporterede spindel giver hurtig respons, minimal inerti, reduceret stress og enestående præcision under snit. En ion-luftpistol fjerner effektivt statisk elektricitet fra bordoverflader for at undgå støvopbygning. Valgfrit automatisk værktøjsskift understøtter uafbrudt arbejdsgang for større output. Umiddelbare alarmer aktiveres ved detektering af ødelagte eller slidte værktøjer. Et high-definition CCD-kamera, der er justeret koaksialt med skæreren, forenkler kalibreringen og sikrer nøjagtig positionering. Denne sofistikerede opsætning gør PCB-separatoren til et raffineret værktøj til fejlfrie resultater.
Platform system
Honeycomb-basen tilbyder overlegen sugning og bred kompatibilitet med forskellige brædder. Dobbelte platforme tilpasser sig let til brugerdefinerede eller standardarmaturer. Samtidig tryk på dobbeltstartknapper garanterer sikker igangsættelse. Omfattende sikkerhedsafdækninger, lysgardiner og tovejs nødstop beskytter operatørerne fuldt ud. Servomotorer og glideskinner styrer Y-aksen med urokkelig stabilitet. En sådan gennemtænkt konstruktion forvandler PCB-separatoren til et sikkert og alsidigt aktiv for moderne linjer.
Kontrolsystem
Koaksial CCD leverer klare billeder i realtid til overvågning. Den intuitive grænseflade overholder CE-standarder og letter hurtige programskift. Omfattende logfiler muliggør grundig produktionssporing. En robust CNC-controller kombineret med en industriel computer modstår interferens effektivt. Overlegen kontrolpræcision og vedvarende stabilitet definerer systemet. Denne elegante kontrolramme gør det muligt for PCB-separatoren at fungere med ynde og konsistens i den daglige drift.
Detalje display
Selvlåsende pneumatiske stivere sikrer dørene solidt under adgang. Kontinuerlig overvågning sker via den knækkede knivsensor. Valgfri automatisk værktøjsskifter letter sømløse udskiftninger. ESD-interface beskytter komponenter mod statisk udladning. Sidedørssensorer stopper straks aktiviteten, hvis de åbnes. Konvektionsventilator opretholder afbalancerede indvendige temperaturer. Disse subtile, men væsentlige detaljer bidrager til øget sikkerhed og brugerkomfort ved betjening af PCB-separatoren.
| Specifikation
| Model | ICT-5700M | ICT-5700L | ICT-5700LL |
| Pcb-størrelse (dobbelt platform, speciel størrelse valgfri) | 290*350 mm | 350*450 mm | 450*500 mm |
| PCB tykkelse | 0,3~6,0 mm | ||
| Vægt (med støvsuger) | 1000 kg | ||
| Dimension | 1075*1430*1460 mm | 1125*1530*1460 mm | 1225*1530*1460 mm |
| Støvopsamlingsmetode | Støvsugning | ||
| Luftmængde i støvsugeren | 28~35 cm3/min | ||
| Støvsuger Dimension | 640*785*1760 mm | ||
| Støvsamlerens spænding | 380V,50/60HZ,3kw | ||
| SMT-linjeudstyrsliste
IKT gør ægte højkvalitets PCBA produktionslinje. Vakuumlæsser giver brættet rent. Automatisk printer sæt indsæt rigtigt. Placer sæt chip sand. Mange zone reflow lodde hårdt. God AOI finder alt dårligt. Linjen forbliv stram. Udbytte højt. Lave omkostninger. Ingen leg. Sørg for hårdt arbejde bil sundhed lys. Board kom klar virkelige verden. Vi er fulde tilbage.
| Produktnavn | Formål i SMT Line |
|---|---|
| SMT -linje | Nøglefærdig fuldautomatisk SMT samlebånd |
| PCB -transportør | Indlæser automatisk blottede PCB'er til linjen. |
| Loddepastaprinter | Udskriver loddepasta på PCB-puder nøjagtigt. |
| Vælg og placer maskine | Monterer komponenter på printkort præcist. |
| Reflow ovn | Smelter loddemetal for at danne faste samlinger. |
| Video om kundesucces
En algerisk klient med fokus på funktionstelefoner rejste til vores facilitet for grundig maskinverifikation. De leverede over ti paneler sammen med nødvendige komponenter. Vores ingeniører demonstrerede en komplet SMT-proces live. Det begyndte med automatisk udskrivning, efterfulgt af SPI-inspektion, små komponenter placeret via RX-8, større af RS-1R, skjoldbeklædninger fremført fra bakker, lodning i reflow og AOI-kvalitetstjek. IKT PCB-udskilleren afsluttede med upåklagelige, rene adskillelser. Glat udførelse viste imponerende effektivitet og overlegne resultater. De besøgende tog afsted grundigt imponeret over montageopvarmnings-PCB-separatoren til mobil ipad-ydelse.
| Service og træningssupport
Globale servicenetværk giver hurtige svar på forespørgsler. Hurtig levering af reservedele minimerer afbrydelser. Fjerndiagnostik løser mange problemer effektivt. Sessioner på stedet dækker installation, programmering, værktøjsstyring og vedligeholdelse af PCB-separatoren. Dygtige teknikere sikrer korrekt opsætning fra starten. Kontinuerlig vejledning optimerer den langsigtede linjeydelse. Denne dedikerede tilgang opbygger varig tillid og maksimerer investeringsafkast for kunder over hele verden.
| Kundeudtalelser
Kunder roser ofte vores ingeniører for hurtig ekspertise og klare instruktioner. De fremhæver den ensartede præcision og overlegne finish fra vores maskiner. Sikker emballage og pålidelig transport leverer udstyr ubeskadiget. Umiddelbare svar på bekymringer fremmer dyb tillid. Sammenfattende betragter kunderne IKT som førende inden for kvalitet og understøttende partnerskab.
| Certificeringer og standarder
Flere patenter understreger vores innovative fremskridt. ISO9001 opretholder strenge kvalitetsprotokoller. RoHS verificerer miljøansvar. CE bekræfter fuldstændig overholdelse af sikkerheden. Disse fornemme mærker bekræfter, at PCB-separatoren og alle produkter opnår exceptionelle internationale standarder pålideligt.
| Om IKT-virksomhed og fabrik
Avancerede fabrikker implementerer strenge tests og omfattende kvalitetssystemer. Omfattende ingeniørpersonale understøtter intern forskning og produktion. Hurtig ekspansion har nået over 1600 kunder i 72 lande. Hver PCB-udskiller gennemgår grundige inspektioner før levering. Forpligtelse til innovation og verdensomspændende bistand opretholder varige succesfulde samarbejder.
