IKT-1200
I.C.T
| Antal: | |
|---|---|
| Fuld automatisk loddeprintermaskine
ICT-1200 fuldautomatisk loddeprintermaskinen håndterer LED-printkort op til 1200 mm med høj automatisering. Den opfylder Industry 4.0 og forbinder til MES for nul defekter. Gentagelsesnøjagtighed ±0,015 mm, udskrivning 0,03 mm. Denne stenciltrykmaskine med pcb behandler tavler 8050~1200350mm. Det inkluderer limtryk, automatisk rengøring, trykkontrol for at øge output og reducere omkostninger. Dele fra Panasonic og SMC holder fejlen lav. Windows 10-systemet tillader nye opsætninger på 5-10 minutter. Velegnet til LED-belysning, køretøjselektronik, generel SMD. Denne pcb loddeprinter led 1200mm tilbyder stabile løb og nem brug.
| Funktion
Buebroophæng med direkte gummiskraberled i den fuldautomatiske loddeprintermaskine. To stepmotorer driver tryk for nøjagtighed. Glideskinner holder position før og efter udskrifter. Suspenderet hoved justerer trykket med live feedback. Det balancerer kraft online og understøtter flere adskillelsesmåder. Dette reducerer fejl på LED 1200 mm plader og sikrer ensartet pasta.
Bæltedesign stopper PCB-stop i denne stencil-printmaskine med print. Motor indstiller hastighed og nøjagtige stop. Retninger ændres, så de passer til linjer: venstre-højre eller andre. Sideklemmer plus vakuum holder brædder fladt til stencil. Fungerer med tynde eller skæve PCB'er. Dette holder kontakten jævn og linjehastigheden høj i SMT-arbejde.
Tør, våd eller manuelle muligheder for PCB-loddeprinteren led 1200mm. CCD adskilt fra spray for klar udsigt. Spray dækker jævnt top til bund, sparer alkohol og papir. Software sporer brug. Stærkt vakuum trækker rester hurtigt ud. Dette bevarer stenciltilstanden og udskriftskvaliteten med kortere stoptid.
| Specifikation
| Model | IKT-4034 | ICT5134 | IKT-5151 |
| Rammestørrelse (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -størrelse (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportretning | Venstre-højre; Højre venstre; Venstre venstre; Højre-højre | ||
| Supportsystem | Magnetisk pin/op-ned-tabeljusteret/supportblok | ||
| Klemmesystem | Sideklemning (vakuumdyse, automatisk tilbagetrækkeligt Z-tryk er mulighed) | ||
| Printerhoved | To uafhængige motoriserede printhoveder | ||
| Squeegee Type | Rustfrit stål (standard), plastik | ||
| Rengøringssystem | Tørt, vådt, vakuum | ||
| Inspektion | 2D-inspektion (standard) | ||
| Strømforsyning | AC:220±10%,50/60HZ,3Kw | ||
| Kontrolmetode | PC kontrol | ||
| Dimension (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | IKT-6534 | ICT-6561 | ICT-9060 |
| Rammestørrelse (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -størrelse (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan opdateres uden særlig varsel.
| SMT-linjeudstyrsliste

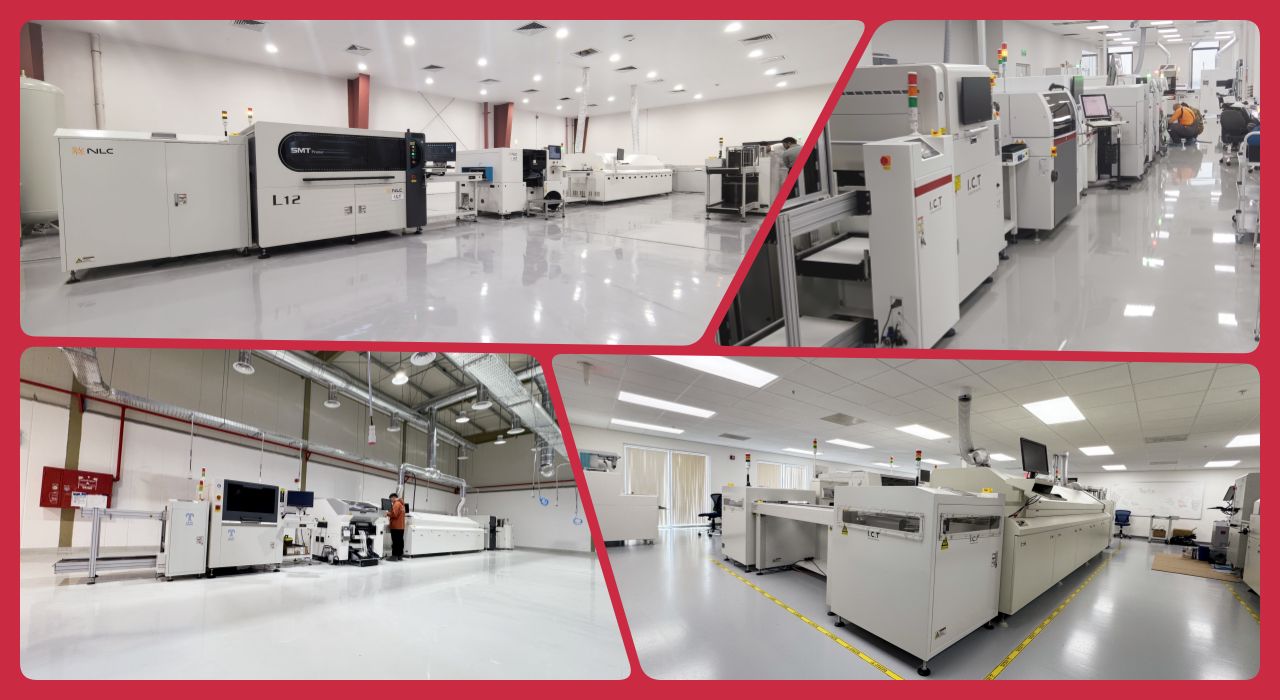

ICT højkvalitets PCB produktionslinje har avanceret udstyr til effektiv og præcis printmontering. Den fuldt automatiserede SMT-linje inkluderer en læsser, en autoprinter til nøjagtig påføring af loddepasta, en pick-and-place-maskine til præcis komponentplacering, en reflow-ovn til pålidelig lodning og et AOI-system til grundig defektinspektion. Denne højkvalitets PCBA-produktionslinje sikrer jævn drift, høj pålidelighed og lavpris SMT-montering, der opfylder forskellige branchekrav.
| Produktnavn | Formål i SMT Line |
|---|---|
| PCB -læsser | Indlæser automatisk blottede PCB'er til linjen. |
| Loddepastaprinter | Udskriver loddepasta på PCB-puder nøjagtigt. |
| Vælg og placer maskine | Monterer komponenter på printkort præcist. |
| Reflow ovn | Smelter loddemetal for at danne faste samlinger. |
| Aoi maskine | Inspicerer loddesamlinger og placeringsfejl. |
| SPI maskine | Kontrollerer loddepastaens højde og kvalitet. |
Inspicerer intern loddesamlings integritet og opdager skjulte defekter. | |
| SMT -rengøringsmaskine | Anvendes til rensning af PCB'er, stencils, armaturer, dyser mv. |
| PCB skæremaskine | Skær PCBA i det endelige produkt |
| Sporbarhedsudstyr | Registrerer og sporer produktionsdata: Lasermarkeringsmaskine /labelmontering/inkjetprinter |
| Video om kundesucces
I 2025 tog IKT-ingeniører til en LED-belysningsfabrik i hjemmet til installation og træning. Kunden havde brug for 13 maskiner i en 29-meters linje, men pladsen var 21x5 meter. Vi lavede et U-formet layout, så det passer til 16x2,7 meter. To dage til opsætning: ledninger, placering, tests og links inklusive den komplette automatiske loddeprintermaskine. Seks dages træning dækkede tavlebelastning, indstillinger, oprydninger, rettelser og MES-data. Linjen startede uden problemer, hævet LED-output. Kunden fik tilpasset pasform uden ekstra plads eller forsinkelser. Dette viser, hvordan stenciltrykmaskinen med pcb arbejder i trange områder for hurtige resultater.
| Service og træningssupport
ICT håndterer fuld installation, vedligeholdelse og træning af den fulde automatiske loddeprintermaskine. Ingeniører tjekker kundernes behov, tegner tilpassede linjeplaner, justerer processer og tester på stedet. Globale centre sender dele hurtigt, tilbyder fjerntjek og opdaterer software. Træning lærer daglige løbeture, tryksæt, rene trin, fejllæsninger og sikre vaner. Vi betjener kunder i 72 lande med 25 års erfaring. Dette bygger linjer fra start, løser problemer hurtigt og hjælper med vækst med færre omkostninger.
| Kundeanmeldelser
Kunder kan lide ingeniører for klar undervisning og hurtig hjælp på stedet. Den fuldautomatiske loddeprintermaskine får ros for konstant nøjagtighed og få stop. Pakning med skum og kasser holder udstyret sikkert på lange ture. Svar kommer hurtigt ved opkald eller fjernbetjening, løs problemer på timer. Kunder siger, at dette skaber tillid og holder linjer kørende.
| Certificeringer og standarder
IKT har CE for sikkerhed, RoHS for ingen skadelige materialer, ISO9001 for kvalitetskontrol. Patenter dækker rengøringsbesparelser, hurtige kontakter, kollisionsskærme, limværktøjer, fejltjek, printkraft, procestrin, kvalitetsstents, stencilservietter, løftehastigheder, bæltebevægelser. Disse gør pcb loddeprinteren led 1200mm sikker og ny for verdensmarkederne.
| Om ICT Company og vores fabrik
ICT driver egen R&D og bygger sites med 89 medarbejdere, 20 ingeniører, vokset siden 2012. Vi hjælper 1600 kunder i 72 lande med komplette SMT-sæt. 12.000 m² park tester dele i, samler nøjagtigt, kører lange forsøg, styrer kvaliteten strengt. Dette giver lave fejl, gear med lang levetid. Filialer verden over blander global knowhow med lokal service. Vi fokuserer på ærlige aftaler, enkle planer, åben snak, teamwork, fælles gevinster. Kunder får linjer fra nul, opgraderinger, speed ups, markedsskift.
