ICT-6561
I.C.T
| Antal: | |
|---|---|
| SMT Fuldautomatisk Stencil Printer Introduktion
SMT fuldautomatisk stencilprinter fra ICT er et topvalg til moderne printmontering. Denne maskine tilbyder høj præcision og hastighed med en 7-sekunders printcyklus og en nøjagtighed på ±0,025 mm. Det automatiserer påføring af loddepasta, hvilket reducerer manuelle fejl og spild, mens kvaliteten forbedres. Den er designet til industrier som forbrugerelektronik, LED og bilindustrien og har automatisk PCB-kalibrering, justerbart gummiskrabertryk og stencilrensning. IKT integrerer Industry 4.0 og MES-systemer til smarte fabriksløsninger. Med nem betjening på Windows 10 og holdbare materialer fra topmærker sikrer den langsigtet pålidelighed. Denne printer hjælper fabrikker med at øge produktiviteten og opfylde forskellige behov med effektiv, stabil ydeevne.
| Funktion
PCB-printeren leverer høj præcision med en gentagen positioneringsnøjagtighed på ±0,01 mm og udskrivningsnøjagtighed på ±0,025 mm. Dette sikrer, at hvert loddepastalag påføres perfekt, hvilket reducerer fejl i PCB-samlingen. Det avancerede visionsystem bruger ensartet ringlys og koaksiale lyskilder til at identificere forskellige PCB-typer, herunder fortinning og FPC. Denne præcision er ideel til fine-pitch PCB'er, hvilket gør den velegnet til LED og bilelektronik, hvor kvaliteten er afgørende.
Med en 7-sekunders udskrivningscyklus fremskynder denne printer produktionslinjerne betydeligt. Indstillingerne for hurtig linjeskift tillader hurtige justeringer, hvilket minimerer nedetiden. Denne funktion er perfekt til fabrikker, der har behov for at håndtere store ordrer effektivt. Det automatiske kontrolsystem justerer separationshastighed og afstand, hvilket sikrer ensartede resultater. Denne hastighed, kombineret med høj repeterbarhed, hjælper med at overholde stramme deadlines og samtidig bibeholde output i topkvalitet.
Printeren inkluderer et automatisk rengøringssystem med muligheder for tør, våd og vakuum. Denne funktion fjerner loddepasta fra begge sider af stencilen, hvilket sikrer rene print hver gang. Det unikke spraysystem bruger software til at kontrollere alkohol- og papirforbrug, hvilket sparer materialer. Denne automatisering reducerer manuel indsats og opretholder højkvalitetsudskrivning, hvilket gør det til et omkostningseffektivt valg til travle produktionsmiljøer.
| Specifikation
| Model | IKT-4034 | ICT5134 | IKT-5151 |
| Rammestørrelse (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -størrelse (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportretning | Venstre-højre; Højre venstre; Venstre venstre; Højre-højre | ||
| Supportsystem | Magnetisk pin/op-ned-tabeljusteret/supportblok | ||
| Klemmesystem | Sideklemning (vakuumdyse, automatisk tilbagetrækkeligt Z-tryk er mulighed) | ||
| Printerhoved | To uafhængige motoriserede printhoveder | ||
| Squeegee Type | Rustfrit stål (standard), plastik | ||
| Rengøringssystem | Tørt, vådt, vakuum | ||
| Inspektion | 2D-inspektion (standard) | ||
| Strømforsyning | AC:220±10%,50/60HZ,3Kw | ||
| Kontrolmetode | PC kontrol | ||
| Dimension (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | IKT-6534 | ICT-6561 | ICT-9060 |
| Rammestørrelse (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -størrelse (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan opdateres uden særlig varsel.

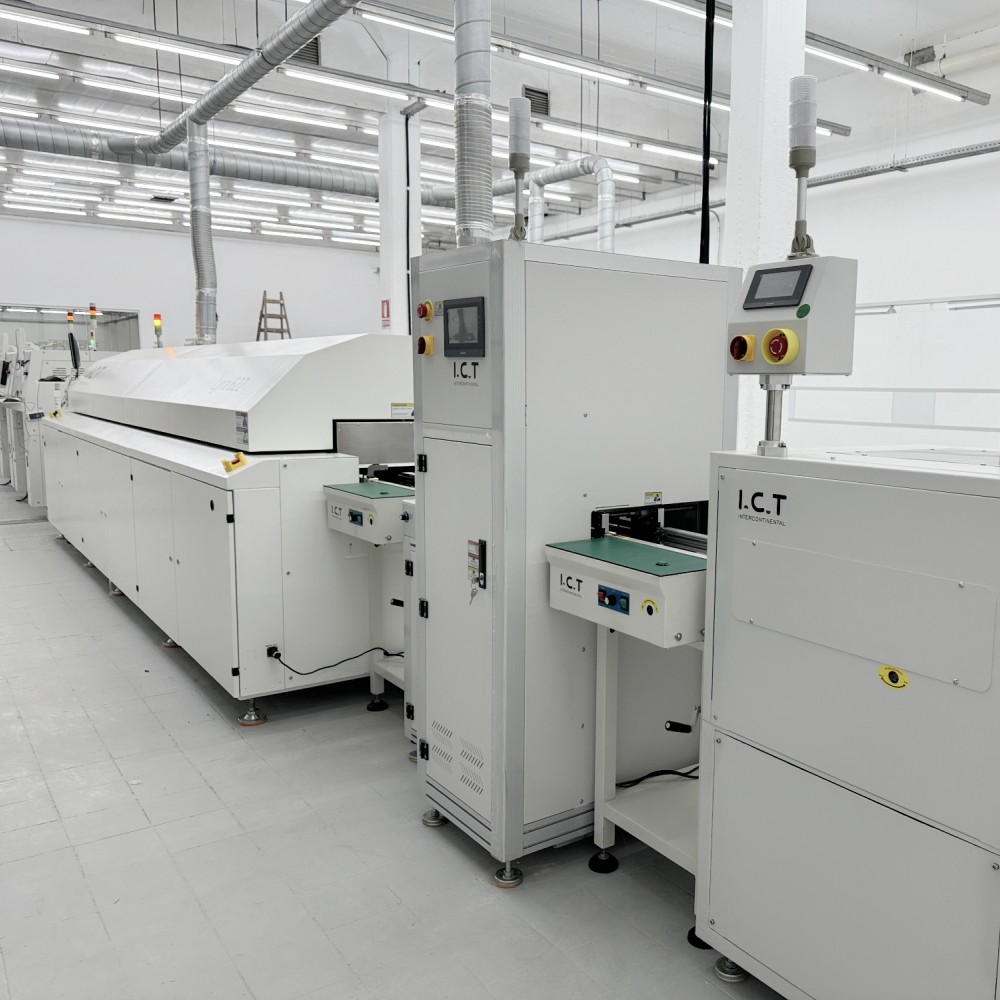

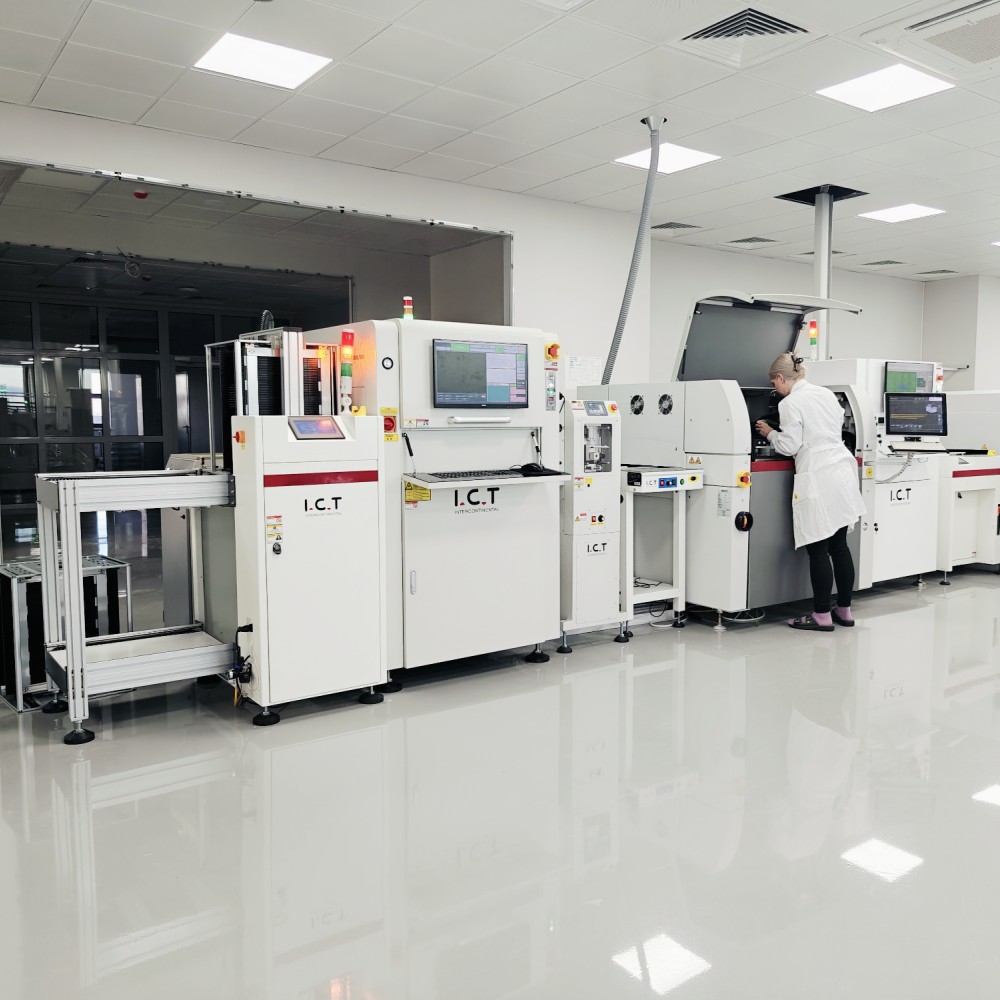

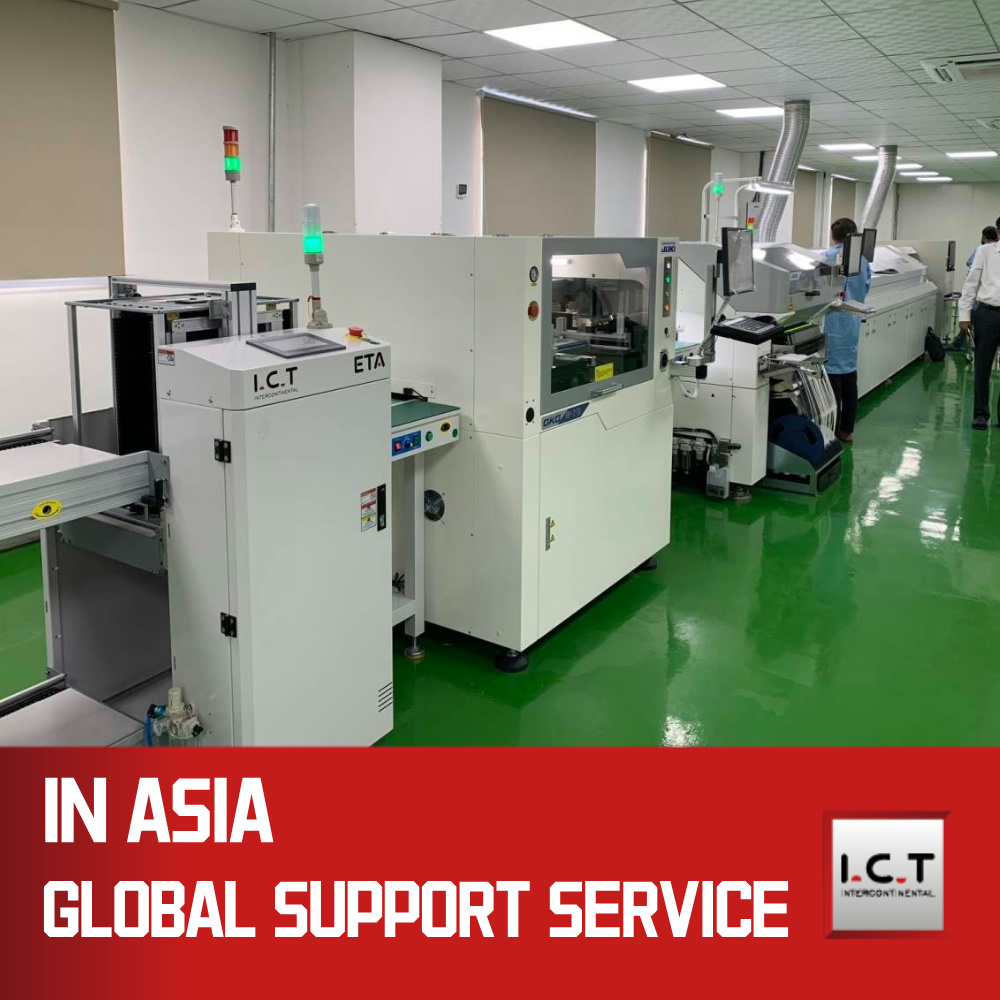

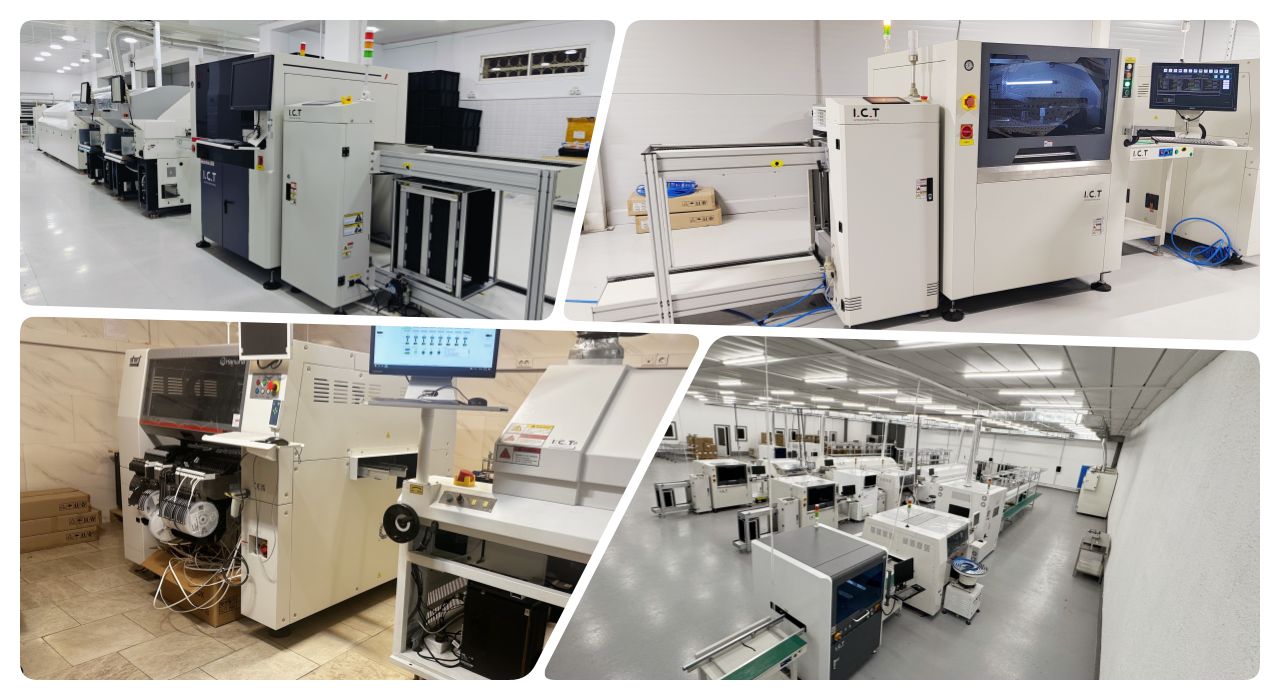

| SMT-linjeudstyrsliste
Vores højkvalitets PCBA-produktionslinje har avanceret udstyr til effektiv og præcis PCB-samling. Den fuldt automatiserede SMT-linje inkluderer en læsser, en autoprinter til nøjagtig påføring af loddepasta, en pick-and-place-maskine til præcis komponentplacering, en reflow-ovn til pålidelig lodning og et AOI-system til grundig defektinspektion. Denne højkvalitets PCBA-produktionslinje sikrer jævn drift, høj pålidelighed og lavpris SMT-montering, der opfylder forskellige branchekrav.
| Produktnavn | Formål i SMT Line |
|---|---|
| PCB -læsser | Indlæser automatisk blottede PCB'er til linjen. |
| Loddepastaprinter | Udskriver loddepasta på PCB-puder nøjagtigt. |
| Vælg og placer maskine | Monterer komponenter på printkort præcist. |
| Reflow ovn | Smelter loddemetal for at danne faste samlinger. |
| Aoi maskine | Inspicerer loddesamlinger og placeringsfejl. |
| SPI maskine | Kontrollerer loddepastaens højde og kvalitet. |
| Sporbarhedsudstyr | Registrerer og sporer produktionsdata: Laser Markeringsmaskine / Label Mounter / Inkjet Printer |
| Video om kundesucces
I 2025 besøgte IKT-ingeniører en kundefabrik, der producerede LED-belysning til hjemmet for at levere installations- og træningstjenester. Kunden havde brug for en fuldautomatisk SMT-linje med 13 maskiner, i alt 29 meter, men havde begrænset plads på 21 meter lang og 5 meter bred. ICT designet et U-formet layout, der tilpassede linjen til 16 meter lang og 2,7 meter bred. Efter to dages installation og debugging, efterfulgt af seks dages træning og teknisk support, blev projektet leveret med succes. Denne løsning imødekom kundens plads- og produktionsbehov effektivt.
| Service og træningssupport
IKT giver fremragende service og træning til PCB Printeren. Vores team tilbyder installation, vedligeholdelse og teknisk support for at sikre problemfri drift. Vi tilbyder praktisk træning til operatører, lærer dem at bruge Windows 10-grænsefladen og administrere printerens funktioner. Vores globale servicenetværk er klar til at hjælpe med hurtige svar og ekspertvejledning. Med over 25 års erfaring hjælper vi kunder med at optimere deres produktionsprocesser og løse eventuelle problemer, hvilket sikrer langsigtet succes og tilfredshed.
| Kundeanmeldelser
Kunder elsker vores PCB-printer og tjenester! De roser vores ingeniører for deres dygtige support og hurtige problemløsning. Udstyrets pålidelighed og højkvalitetsudskrivning får høje karakterer. Vores omhyggelige indpakning og hurtige forsendelse modtager også komplimenter. Kunder sætter pris på vores hurtige svar på deres spørgsmål, hvilket får dem til at føle sig støttet hele tiden.
| Certificeringer og standarder
ICT har topcertificeringer som CE, RoHS og ISO9001, hvilket sikrer sikkerhed og kvalitet. Vi har også patenter på vores innovative designs. Disse certifikater beviser vores forpligtelse til høje standarder og pålidelig ydeevne i enhver PCB-printer.
| Om ICT Company og vores fabrik
ICT er en førende leverandør af elektronikløsninger med over 25 års erfaring. Vi håndterer forskning, udvikling og produktion med et stort team, der vokser hurtigt til at betjene 1600+ kunder i 72 lande. Vores fabrik har strenge tests og et stærkt kvalitetsstyringssystem. Beliggende i Dongguan, Kina, tilbyder vi globale løsninger med avanceret teknologi og pålidelige produkter.
