JX-350
JUKI
| Antal: | |
|---|---|
| JUKI LED Pick and Place Machine
I en verden af elektronikfremstilling definerer præcision og hastighed succes. JUKI LED Mounter inkarnerer begge kvaliteter smukt. Den placerer små lysdioder og større komponenter på printplader med bemærkelsesværdig nøjagtighed. Modulært design tillader problemfri udvidelse, efterhånden som efterspørgslen stiger. Realtidsvisionssystemer overvåger hver placering nøje. Programmering forløber intuitivt, hvilket reducerer opsætningstiden betragteligt. Dens slanke profil integreres ubesværet i eksisterende linjer. IKT guider hele rejsen, fra indledende design til løbende optimering. Producenter, der producerer belysningsprodukter, opnår højere udbytte og mere jævn drift. Denne serie forvandler udfordrende montageopgaver til pålidelige, elegante processer.
| JUKI Pick and Place Machine Model Features

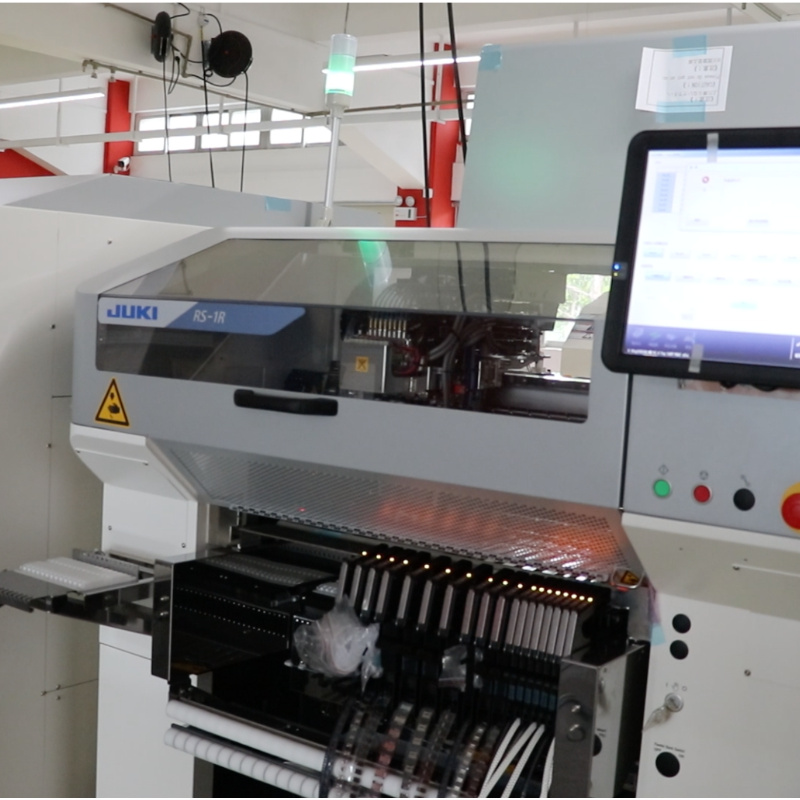

Funktioner i RS-1R / RS-1XL-serien
Alsidighed skinner i disse modeller. RS-1R tilbyder 47.000 CPH, mens den bevarer ±35µm præcision. Den rummer plader op til 650×370 mm som standard, og strækker sig bredere på RS-1XL til 650×560 mm til store belysningspaneler. Det innovative Takumi-hoved tilpasser sig dynamisk til forskellige komponentformer. Op til 112 foderautomater muliggør hurtige produktskift. Skånsom kraftkontrol beskytter sarte underlag. Vision teknologi identificerer fejl øjeblikkeligt. Disse enheder passer perfekt sammen med hurtigere modeller og skaber afbalancerede linjer til forskellige LED-produktionsbehov. Omstillinger sker med ynde og holder produktiviteten konstant høj.
Funktioner i RX-7R / RX-8-serien
Ren hastighed definerer dette par. RX-7R når 75.000 CPH, og RX-8 klatrer til imponerende 100.000 CPH gennem det avancerede P20-hoved. Begge bevarer en slank 998 mm bredde, hvilket maksimerer gulvets effektivitet. De håndterer minimale 03015-chips uden at gå på kompromis. Parallelle placeringshoveder fungerer i perfekt harmoni. Forbedret koaksial belysning afslører fine detaljer tydeligt. Blød landing beskytter skrøbelige dele. Maskiner kommunikerer problemfrit og deler data om mærker og inventar. Disse modeller leverer uovertruffen output pr. kvadratmeter, ideel til intensiv LED-driver og pæresamling med små komponenter.
| Specifikation
| Parameter | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| Placeringshastighed (optimal CPH) | 47.000 | 42.000 | 75.000 | 100.000 |
| Maksimal bordstørrelse (mm) | 650 × 370 (enkelt/dobbelt) | 650 × 560 | 510 × 450 (enkeltbane) | 510 × 450 (ca.) |
| Minimum bordstørrelse (mm) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| Komponenthøjde (maks. mm) | 25 | 25 | 3-10,5 (hovedafhængig) | 3 |
| Mindste komponent | 0201 (metrisk) | 0201 (metrisk) | 03015 (metrisk) | 0201 (ca. 0,4×0,2 mm) |
| Største komponent (mm) | 74 kvadrat / 150×50 | 74 kvadrat / 150×50 | 25 kvadrat | 5 kvadrat |
| Feeder-indgange (maks.) | 112 | 112 | 76 | 56 (ca.) |
| Placeringsnøjagtighed | ±35µm (Cpk ≥1) | ±35µm (Cpk ≥1) | ±40µm (ca.) | Høj præcision (syn) |
| Maskinbredde (mm) | 1.500 (ca.) | 2.109 | 998 | 998 |
| Hovedtype | Takumi inline hoved | Takumi inline hoved | Parallelle roterende hoveder (P16S) | P20 roterende hoved |
| SMT-linjeudstyrsliste

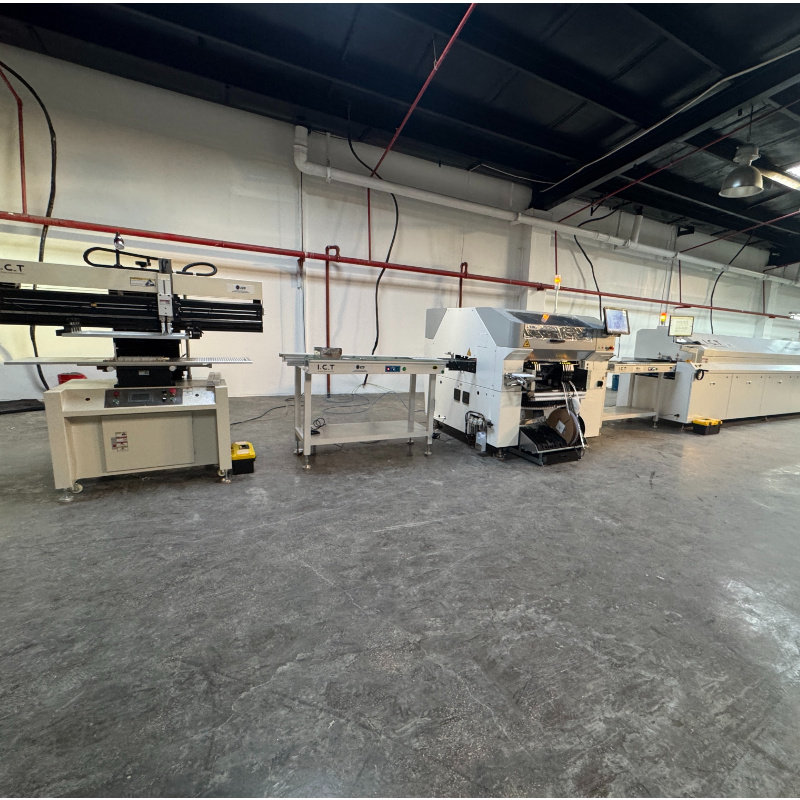

IKT-håndværk komplette, højtydende PCBA-linjer med omhyggelig opmærksomhed. Vakuumlæssere introducerer brædder i uberørt stand. Automatiske printere anvender loddepasta ensartet. JUKI LED Mounter placerer hver komponent nøjagtigt. Reflowovne med flere zoner sikrer stærke forbindelser. Grundig AOI-inspektion opdager enhver ufuldkommenhed. Transportører og buffere opretholder konstant rytme hele vejen igennem. Udbyttet stiger markant, mens udgifterne falder. Intet forstyrrer flowet. Disse systemer tåler krævende bil- og belysningsproduktion pålideligt. Færdige brædder fremstår fuldt forberedt til anvendelse i den virkelige verden, fuldt understøttet af vores engagement.
| Produktnavn | Formål i SMT Line |
|---|---|
| SMT -linje | ICT Total fuldautomatisk SMT samlelinje. |
| PCB -transportør | Indlæser automatisk blottede PCB'er til linjen. |
| Loddepastaprinter | Udskriver loddepasta på PCB-puder nøjagtigt. |
| Vælg og placer maskine | Monterer komponenter på printkort præcist. |
| Reflow ovn | Smelter loddemetal for at danne faste samlinger. |
| Aoi maskine | Inspicerer loddesamlinger og placeringsfejl. |
| SPI maskine | Kontrollerer loddepastaens højde og kvalitet. |
| Video om kundesucces
Videoen præsenterer en producent af motorkraftmoduler, der deler deres komplette linjer. Rene brædder kommer ind via vakuumlæsser. Loddepasta spredes perfekt gennem printeren. Så udfylder JUKI LED Mounter positioner hurtigt og præcist. Reflow-ovne størkner fugerne godt. AOI undersøger hver detalje omhyggeligt. Transportører, kølesektioner og buffere sikrer kontinuerlig bevægelse. På DIP-delen styrer bølgelodning komponenter gennem huller, flipper omorienterer boards, og ICT verificerer funktionaliteten. Kunden beskriver problemfri integration med minimale afbrydelser. Klare optagelser fanger det elegante flow fra start til slut. Kvalitet opfylder konsekvent strenge krav til bilindustrien.
| Service og træningssupport
ICT yder grundig assistance til enhver JUKI LED-montering. Erfarne ingeniører ankommer for at installere og kalibrere omhyggeligt. Træningssessioner lærer operatører at programmere, vedligeholde og fejlfinde effektivt. Fjerndiagnostik løser problemer omgående. Planlagt vedligeholdelse bevarer optimal ydeevne over år. Vi analyserer hele linjer og anbefaler raffinerede konfigurationer. Systemopgraderinger integreres problemfrit. Verdensomspændende kontorer leverer hurtig respons uanset placering. Kunder opretholder uafbrudt produktion med tillid. Partnerskab begynder med det samme og varer pålideligt.
| Kundefeedback
Brugere udtrykker regelmæssigt ægte tilfredshed. De roser vores ingeniører for kyndig, effektiv assistance under installation og reparationer. JUKI LED Mounter får ros for ensartet hastighed og minimale fejl. Sikker emballage sikrer sikker ankomst over hele verden. Forespørgsler får hurtige og klare svar. Støtte opretholder nærhed på tværs af afstande. Operationerne kører længere med færre afbrydelser. Samlet værdi fra udstyr og service styrkes med hvert vellykket projekt.
| Certificeringer og standarder
Hver JUKI LED Mounter bærer respekterede legitimationsoplysninger. CE-certificering bekræfter overholdelse af europæiske sikkerhedsstandarder. RoHS verificerer miljøansvarlige materialer. ISO9001 regulerer strenge kvalitetsprocesser. Talrige patenter beskytter innovative hoved- og synsteknologier. Disse sondringer sikrer kunderne arbejdssikkerhed, økologiske hensyn og vedvarende pålidelighed. Køb fortsætter med fuld sikkerhed under globale regler.
| Om IKT-virksomhed og fabrik
ICT opretholder dedikerede forskningsafdelinger, der løbende udvikler avancerede løsninger. Produktionen foregår i ekspansive, moderne faciliteter med omhyggelige inspektioner overalt. Arbejdsstyrken udvides støt sammen med globale kontorer. Service når ud til over 1600 kunder i 72 lande med omfattende elektroniksystemer. Konstant vækst afspejler konsekvent ekspertise. Robust kvalitetsstyring overvåger hver komponent. JUKI LED Mounter ankommer fuldt forberedt til krævende daglig drift. Vi forbliver engagerede partnere i verdensomspændende fremstillingsfremgang.
