NPM D3A |Panasonic Smt Machine Pcb Chip Mounter Udstyr fra Kina producent

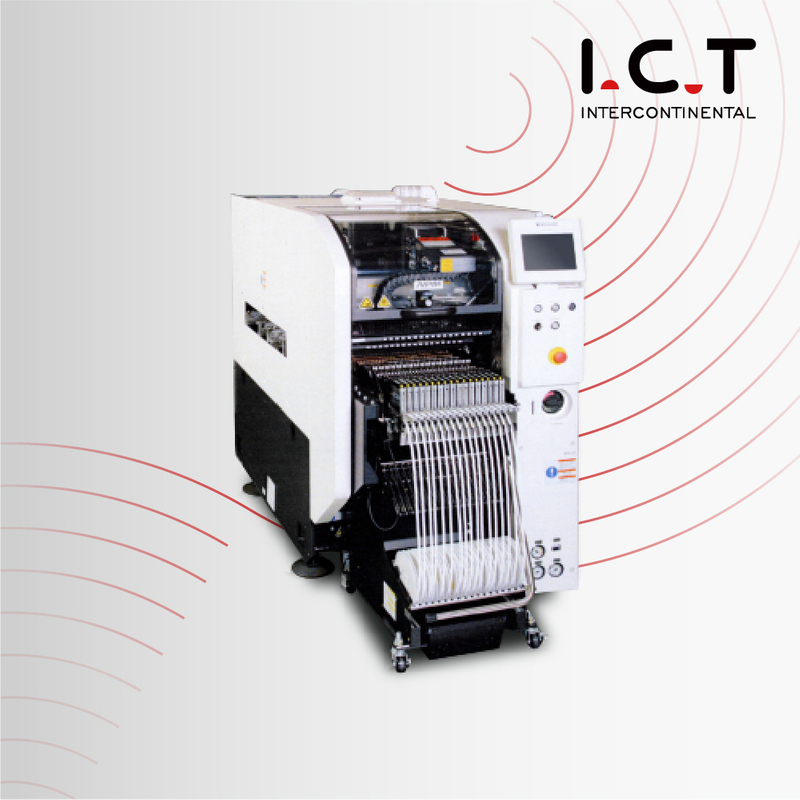

Panasonic NPM D3A Smt Machine Pcb Chip Mounter Udstyr

Introduktion

vælg og placer maskinudbyder

Den kompakte dual-beam NPM-D3A tilbyder en forstærket ramme, avanceret hoved og prisvindende multigenkendelseskamera forbedrer placeringsnøjagtigheden ned til 30um og er i stand til at opnå en maksimal CPH på 92.000.

NPM-D3 er en industristandard byggeklods i højhastigheds-, højvolumen-applikationer lige fra bilindustrien til industriel til medicinsk.Faktisk vælger langt de fleste EMS-udbydere i biler Panasonic-løsninger.

Panasonic Pick and Place Machine

Fleksibelt bordhåndteringssystem konverteres til at understøtte enkelt- og flersporede driftstilstande
Kompakt fodaftryk og betjening på to sider maksimerer fabriksarealudnyttelsen og skalerbarheden
Svingmundstykke til indføring af enheder med gennemgående huller, der er orienteret i emballagen anderledes end indføringsretningen
Integrerer branchens eneste feltskalerbare multigenkendelseskamera, der kombinerer justering, tykkelse og 3D koplanaritet i et tidsbesparende, procesforbedrende trin
Kontinuerlig (sinusformet) bevægelse over opadvendt kamerascanning

Model ID	NPM-D3A
model nr.	NM-EJM6E
PCB Dimensioner (mm) *	Dobbeltsporstilstand: L 50 × B50 ~ L 510 × B 300 Enkeltbanetilstand: L 50 × B50 ~ L 510 × B 590 [*1]
PCB udskiftningstid *	Dual-Lane Mode: 0s* Ingen 0s, når cyklustiden er 3,6 s eller mindre Enkeltbanetilstand: 3,6s *Ved valg af korte transportbånd
Elektrisk kilde	3-faset AC 200, 220, 380, 400, 420, 480 V 2,7 kVA
Pneumatisk kilde *	0,5 MPa, 100 L/min (ANR) [*2]
Dimensioner (mm) *	B 832 × D 2.652 [3] × H 1.444 [4] [*2]
Masse	1 680 kg (Kun for hoveddelen: Dette varierer afhængigt af optionens konfiguration.)

*Værdier såsom maksimal hastighed kan variere afhængigt af driftsforholdene.*Kontakt I.C.T for detaljer.

FAQ

Q: Hvad er funktionen af en chipmontering?

EN: En chipmontering, også kendt som en pick-and-place-maskine i forbindelse med elektronikfremstilling, er et afgørende stykke udstyr, der bruges til automatisk at placere elektroniske komponenter (chips) på printplader (PCB'er) under samlingsprocessen.Den primære funktion af en chipmontering er nøjagtigt at opfange overflademonteringsenheder (SMD'er), såsom modstande, kondensatorer og integrerede kredsløb, og placere dem på udpegede steder på printkortet.Denne automatisering sikrer præcis komponentplacering, højhastighedsmontering og ensartet kvalitet i elektronikproduktion.

Q: Hvad er chip mount?

A: 'Chip mount' er et udtryk, der almindeligvis bruges i forbindelse med elektronikmontage, især i Surface Mount Technology (SMT).Det refererer til processen med at placere eller montere elektroniske komponenter, ofte omtalt som 'chips,' på overfladen af et printkort (PCB).Disse elektroniske komponenter, som omfatter modstande, kondensatorer og integrerede kredsløb, har flade, kompakte kroppe med overflademonterbare ledninger eller kontakter.Chipmonteringsprocessen involverer præcis placering af disse komponenter på printkortet og lodning af dem for at skabe elektriske forbindelser.Chipmontering er et grundlæggende trin i moderne elektronikfremstilling, hvilket muliggør mindre PCB-design, højere komponentdensiteter og automatiserede samlingsprocesser.

Q: Hvad kan vi gøre for dig?

A: Samlet SMT-maskiner og -løsning, professionel teknisk support og service.

Q: Er du en handelsvirksomhed eller en producent?

A: OEM & ODM service er tilgængelig.

Q: Hvad er dine vigtigste kunder?

A: Huawei, Foxconn, Vtech, Sumida, Kemet, Vishay, Bosch, Canon.

Q: Hvorfor vælge os?

A: Førende SMT-leverandør i Kina;Handelsforsikring til USD 560.000+;Professionelt eftersalgsserviceteam.
