SCM1-D
SAMSUNG
| Antal: | |
|---|---|
| Kompakt SMT-placeringsløsning

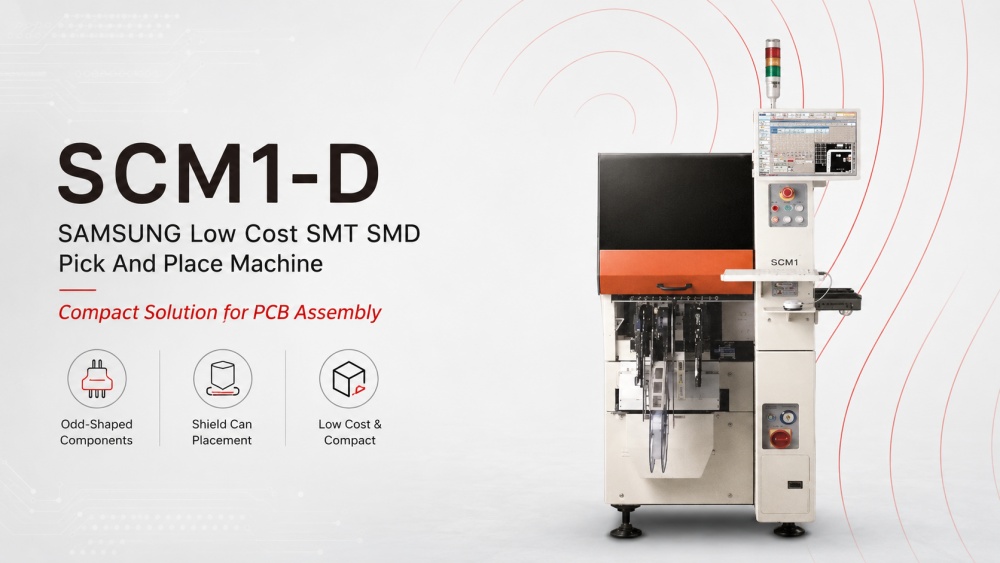

SCM1-D SAMSUNG Low Cost SMT SMD Pick And Place Machine er designet til PCB-samlingsfabrikker, der har brug for en slank og praktisk placeringsløsning til skjolddåser og ulige-formede komponenter. Den er velegnet til kunder, der ønsker en kompakt maskine med fleksibel produktionsevne og lettere betjening. Maskinen understøtter inspektion af skjoldbeholderplacering, brug af blandet foder og valgfri tapeskæring. Dens slanke krop hjælper med at reducere SMT in-line-området, hvilket er nyttigt, når fabrikspladsen er begrænset. Som en lavpris SMT Pick And Place Machine kan SCM1-D hjælpe fabrikker med at håndtere specielle komponentplaceringer uden at investere i en stor højhastighedsmontering. IKT kan også understøtte fuld SMT-linjeplanlægning, installation, træning og produktionstestning.
| Model introduktion
Højhastighedsmodel: SM471Plus Chip Mounter
SM471Plus er en højhastigheds-chipmontering, der bruges i SMT-produktionslinjer til stabil og effektiv komponentplacering. Den er velegnet til fabrikker, der har brug for hurtig placering af chipkomponenter, små IC'er og generelle SMD-dele. Sammenlignet med simpelt lavprisudstyr er SM471Plus mere fokuseret på hastighed, linjebalance og stabil masseproduktion. Det kan arbejde med en loddepasta-printer, SPI, reflow-ovn, AOI og PCB-håndteringsmaskiner for at bygge en komplet SMT-proces. For kunder, der har brug for højere output efter at have startet med SCM1-D SAMSUNG Low Cost SMT SMD Pick And Place Machine, kan SM471Plus betragtes som en opgraderet placeringsmulighed til større produktionsbehov.
Fleksibel mellemhastighedsmodel: SM481Plus fleksibel monteringsanordning
SM481Plus er en fleksibel SMT-placeringsmaskine til kunder, der har brug for både hastighed og komponentrækkevidde. Den kan håndtere forskellige SMD-komponenter og er velegnet til blandet PCB-produktion. Denne model bruges ofte, når produktlinjen omfatter forbrugerelektronik, kontroltavler, LED-tavler, strømtavler eller kommunikationsprodukter. Dens værdi er ikke kun i placeringshastighed, men også i stabil drift, lettere produktionsskift og bedre tilpasningsevne til forskellige PCB-modeller. For en fabrik, der bruger en SMD Pick And Place Machine For PCB Assembly, kan SM481Plus hjælpe med at forbedre produktionsfleksibiliteten. IKT kan matche denne maskine med print-, inspektions-, reflow- og PCB-håndteringssystemer i henhold til kundens proces.
SM482Plus Multi-Function Mounter
SM482Plus er en multifunktionsplaceringsmaskine designet til bredere komponentapplikationer. Den er velegnet til fabrikker, der skal placere forskellige komponenttyper på samme produktionslinje. Denne model er nyttig, når kunder producerer produkter med mere komplekse styklister, større komponenter eller mere varierede printdesigns. Den understøtter stabil placering til mange SMT-applikationer og kan bruges sammen med andre maskiner i en komplet SMT-serie. For kunder, der sammenligner SCM1-D med udstyr på højere niveau, er SM482Plus en stærkere mulighed, når produktionen kræver mere fleksibilitet og højere placeringsevne. Det kan understøtte PCB-samling i elektronik, bildele, industriel kontrol og andre produktionsområder.
DECAN L2 Long Board-løsning
DECAN L2 er designet til produktion af lange printkort og store SMT-plader. Den er velegnet til LED-belysningstavler, lange kontroltavler, bilbelysningstavler, industritavler og andre produkter, der har brug for et større placeringsområde. Sammenlignet med standardmonteringer giver DECAN L2 fabrikker mere fleksibilitet, når printlængde bliver et nøglekrav. Det kan arbejde med longboard-printere, transportbånd, reflow-ovne og AOI-maskiner for at danne en komplet produktionslinje. For kunder, der leder efter en SAMSUNG Pick and Place Machine eller Hanwha løsning til specielle pladestørrelser, er DECAN L2 et stærkt valg. IKT kan hjælpe med at designe hele linjen baseret på PCB-størrelse, kapacitet og fabrikslayout.
| Specifikation
| Specifikationselement | SCM1-D |
|---|---|
| Produktnavn | SCM1-D Pick And Place Machine |
| Maskintype | Ulige-Shaped Component Placer |
| Anvendelse | PCB-samling / skjoldbeholderplacering / ulige formet komponentplacering |
| Hovedfunktion | Placering til skjolddåser og specialformede komponenter |
| Hastighed | 2.400 CPH, 1 spindel / 3.000 CPH, 2 spindler |
| Struktur | 1 portal × 25 spindler |
| Valgfri struktur | 1 portal × 1 spindel |
| PCB -størrelse | Min. L50 × B50 mm / Maks. L295 × B250 mm |
| Maskinbredde | 680 mm |
| Komponent størrelse | 1005 ~ □45 mm, H15 mm |
| Komponentgenkendelse | Baggrundslysgenkendelse |
| Placeringsinspektion | Inspektion af skjoldbeholderplacering |
| Produktionstilstand | Dual Lane Mixed Production |
| PCB overfladeunderstøttelse | Samme PCB Top / Bund overflade Produktion |
| Feeder Type | Blandet brug af elektrisk feeder og pneumatisk feeder |
| Dispenserhoved | En dyse og en dispenser |
| Tapeskærer | Indbygget tapeskærer, valgfri |
| Label -feeder | Valgfri |
| Hovedfordel | Lav pris, kompakt størrelse, fleksibel placering af ulige komponenter |
| Specifikationselement | HM520 HS | HM520 MF |
|---|---|---|
| Model | HM520 HS | HM520 MF |
| Maskintype | Højhastigheds modulær monteringsanordning | Multifunktions modulophænger |
| Konfiguration | 20 spindler × 2 portal | 6 spindler × 2 portal |
| Placeringshastighed | 80.000 CPH | 60.000 CPH |
| Placeringsnøjagtighed | ±25 μm @ Cpk ≥ 1,0, Chip | ±40 μm @ Cpk ≥ 1,0, Chip / ±30 μm @ Cpk ≥ 1,0, IC |
| Komponentområde | 0201 ~ □6 mm | 0402 ~ □55 mm |
| Maskinens dimension | L 890 × D 2.370 × H 1.930 mm | L 890 × D 2.370 × H 1.930 mm |
| Hovedfordel | Højhastigheds-chipkomponentplacering | Fleksibel placering af blandede komponenter |
| Anbefalet anvendelse | Masseproduktion af små spånkomponenter | Produktion med bredere komponenttyper og større dele |
| Parameter | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Placeringshastighed (optimal) | 78.000 CPH | 40.000 CPH | 30.000 CPH | 56.000 CPH |
| Antal spindler | 10 spindler/hoved (1 portal) | 6 spindler/hoved (1 portal) | 6 spindler/hoved (1 portal) | 6 spindler/hoved (2 portaler) |
| Placeringsnøjagtighed (chip) | ±40 µm (0402) | ±40 µm (0402) | ±40 µm (0402) | ±28 µm (03015) |
| Placeringsnøjagtighed (IC) | ±50 µm | ±30 µm | ±30 µm | ±25 µm |
| Komponentområde | 0402 ~ □14 mm (H12 mm) | 0402 ~ □42 mm (H15 mm) | 0402 ~ □55 mm (H15 mm) | 0402 ~ □21mm (H12mm, op til □55mm opt.) |
| Maks. PCB-størrelse (standard) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Maks. PCB-størrelse (ekstraudstyr) | 610 x 460 mm | 1.500 x 460 mm | 1.200 x 510 mm | Op til 1.200 x 460 mm |
| Indføringskapacitet (8 mm) | 120 stk | 120 stk | 120 stk | 120 stk |
| Synssystem | Flyvende Vision | Scenesyn | Scenesyn | Flyvende Vision |
| Flere SMT-relaterede produkter
ICT leverer komplette højkvalitets SMT-linjer ud over SMT-pluk-og-placeringsmaskinen . Vores komplette PCBA-produktionsløsninger inkluderer vakuumlæssere til bordhåndtering af , automatiske loddepasta-printere til præcis påføring, multi-zone reflow-ovne til stærk lodning og avancerede AOI-systemer til at detektere defekter. Disse maskiner arbejder problemfrit sammen i stramme, effektive linjer. Denne opsætning leverer højt udbytte, lave omkostninger og pålidelig ydeevne til krævende industrier som bilindustrien, medicin, belysning og forbrugerelektronik. Boards kommer klar til brug i den virkelige verden. Vi tilbyder fuld planlægning og support til at bygge dit ideelle SMT-produktionssystem.
SCM1 -D SAMSUNG Low Cost SMT SMD Pick And Place Machine kan bruges sammen med andre SMT produktionsmaskiner for at danne en mere komplet PCB samlingsproces. IKT kan levere SMT-læsser, automatisk stencilprinter, SPI-maskine, PCB-transportør, SMT-monteringsmaskine, reflow-ovn, AOI-inspektionsmaskine, PCB-router og PCBA-rensemaskine. Disse maskiner dækker processen fra PCB-ladning, udskrivning af loddepasta, pastainspektion, komponentplacering, lodning, optisk inspektion, afpanelering og rengøring. For fabrikker, der bruger SCM1-D til skjolddåse eller ulige formet komponentplacering, skal det relaterede udstyr matches omhyggeligt. En god SMT-linje er som et hold: én maskine kan ikke bære hele spillet alene.
| Produktnavn | Formål i SMT Line |
|---|---|
| Nøglefærdig SMT produktionslinje | Tyrkiet fuldautomatisk sporbar high-end SMT-linje. |
| SMT magasinlæser | Indlæser automatisk blottede PCB'er til linjen. |
| Automatisk PCB -stencilprinter | Udskriver loddepasta på PCB-puder nøjagtigt. |
| SMT automatisk chipmontering | Monterer komponenter på printkort præcist. |
| SMD reflow ovn | Smelter loddemetal for at danne faste samlinger. |
| PCB inspektionsudstyr | SMT-inspektionsenheder som AOI, SPI, røntgen og stencilinspektør. |
| Sporbarhedsudstyr | Registrerer og sporer produktionsdata som PCBA lasermarkeringsmaskine |
| Video om kundesucces
IKT leverede teknisk support til en kunde i Usbekistan, som byggede en stor elektronikfabrik til computerbundkort, SSD'er, hukommelsesprodukter og relaterede elektroniske produkter. Fra den tidlige projektfase til installation, fejlfinding og produktionstest arbejdede IKT-teamet tæt sammen med kunden for at hjælpe både SMT- og DIP-linjer med at køre problemfrit. SMT-linjen omfattede en ICT-5151 stencilprinter, fire SMT-placeringsmaskiner, Lyra-seriens reflow-ovne, SPI, AOI og PCB-håndteringssystemer. DIP-linjen omfattede en manuel indføringslinje, JUKI indføringsmaskine i ulige form, ICT-Acrab350 bølgeloddemaskine og transportørsystem. Efter test gav kunden positiv feedback på IKT-service, responshastighed og udstyrskvalitet.
| Service og træningssupport
ICT giver fuld support til kunder, der vælger SCM1-D SAMSUNG Low Cost SMT SMD Pick And Place Machine eller en komplet SMT produktionslinje. Før levering kan vores team hjælpe med at kontrollere PCB-størrelse, komponenttype, produktionskapacitet, fabriksplads og procesflow. Efter at udstyret ankommer, kan IKT-ingeniører understøtte installation, maskinjustering, softwareopsætning, programundervisning, produktionstestning og operatørtræning. For SCM1-D kan træning omfatte placering af skjoldbeholdere, brug af feeder, placeringsinspektion, tapeskærer, daglig vedligeholdelse og grundlæggende fejlfinding. Vi hjælper også kunder med at forstå, hvordan SCM1-D fungerer med printere, transportører, SPI, AOI, reflow-ovne og andre SMT-maskiner.
| Kundefeedback
Mange kunder vælger IKT, fordi vi ikke kun understøtter udstyrsforsyning, men også reel fabriksdrift. Under oversøiske projekter roser kunderne ofte vores ingeniører for klar træning, patientkommunikation og hurtig problemløsning. De giver også positiv feedback om maskinkvalitet, stabil test, omhyggelig emballering og hurtig eftersalgsrespons. For SMT-projekter er hurtig support meget vigtig, fordi ét maskinproblem kan påvirke hele linjen. IKT holder tæt kommunikation med kunden under installation, prøveproduktion og tidlig masseproduktion. For kunder, der vælger en Odd-Shaped Component Pick And Place Machine, hjælper denne support med at reducere projektrisikoen og gør opstarten af produktionen meget mere smidig.
| Certificeringer og standarder
IKT fokuserer på produktsikkerhed, kvalitetskontrol og langsigtet pålidelighed. Vores udstyr og SMT-linjeløsninger kan understøtte almindelige certificeringskrav såsom CE, RoHS, ISO9001 og relaterede patentdokumenter. Disse certifikater hjælper kunder med at evaluere udstyrssikkerhed, produktionskontrol og fabrikskvalitetsstyring. Inden forsendelse kontrollerer ICT maskinens drift, elektriske ydeevne, udseende, tilbehør og pakningsbeskyttelse. Til oversøisk transport er stabil emballage også meget vigtig, fordi maskinen skal ankomme sikkert efter langdistanceforsendelse. Uanset om kunden vælger SCM1-D, en Shield Can Placement Machine eller en komplet SMT produktionslinje, følger ICT strenge test- og kvalitetsprocesser før levering.
| Om IKT-virksomhed og fabrik
ICT er en one-stop leverandør af SMT fabriksløsninger med erfaring i SMT, DIP, coating, dispensering, lodning, inspektion og PCB håndteringsudstyr. Vi har vores egne R&D-, produktions-, ingeniør- og serviceteams. I løbet af årene er IKT vokset hurtigt og betjent mere end 1.700 kunder i over 80 lande. Vores fabrik følger streng kvalitetsstyring og maskintestprocesser før forsendelse. For kunder, der bygger en ny PCB-montagefabrik, kan ICT levere maskinvalg, linjelayout, procesplanlægning, installation, træning og langsigtet teknisk support. Med SCM1-D SAMSUNG Low Cost SMT SMD Pick And Place Machine kan kunder opbygge en mere fleksibel SMT-proces til specialkomponentplacering.
