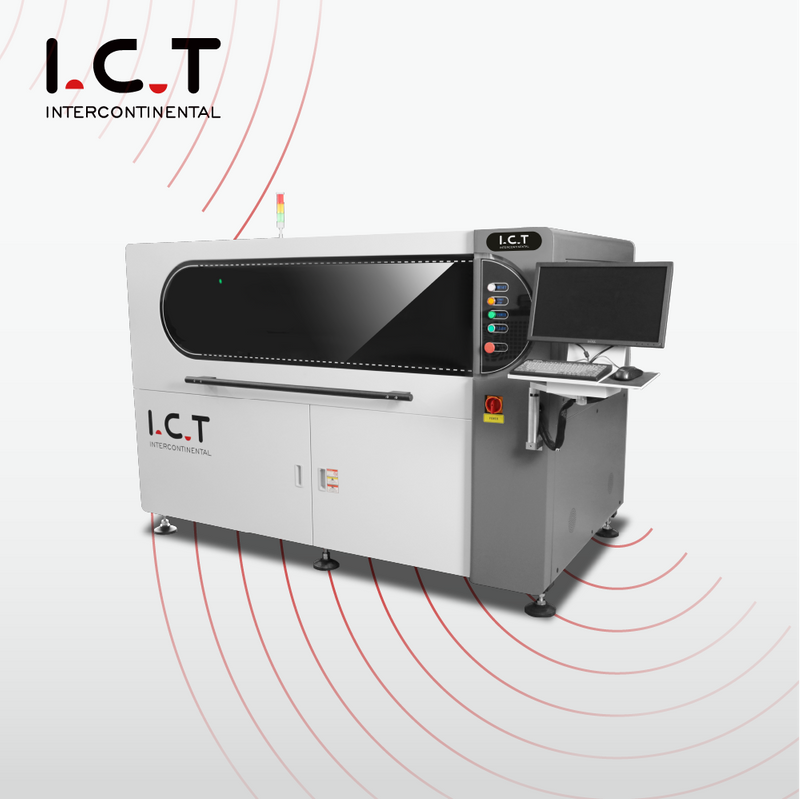

| ICT-1500 LED PCB Stencil Printer Oversigt
ICT-1500 LED PCB Stencil Printer er en højpræcision automatisk loddepasta-printer bygget til LED og lange printkort. Med over 25 års ekspertise leverer ICT komplette SMT fabriksløsninger, der integrerer Industry 4.0 og MES systemer til nul-defekt produktion. Denne fuldautomatiske SMT LED-printer tilbyder automatisk stencilrensning, PCB-kalibrering og justerbart tryk for topresultater. I 2021 blev der solgt over 1900 SMT-maskiner, rangerende nr. 2 i branchen. Den bruger importerede topmærkedele for holdbarhed og lav fejlfrekvens. Perfekt til producenter, der har brug for en Long Board LED PCB-stencilprintere til LED-belysning eller tv'er, den har en enkel Windows 10-grænseflade med opsætningstider på under 10 minutter.
| Funktion
ICT-1500 LED PCB-stencilprinteren opnår høj positionsnøjagtighed med ±0,015 mm gentagen positionering og 0,03 mm udskrivningsnøjagtighed. Dette sikrer præcis påføring af loddepasta, hvilket reducerer fejl på lange plader. Dets avancerede visionsystem med ensartede ringlys identificerer forskellige PCB-mærker, der understøtter fortinning og kobberbelægning. Bygget med pålidelige dele som KURODA kugleskruer, bevarer den ensartethed til LED og køretøjselektronik. Denne funktion hjælper fabrikker med at producere PCB'er af høj kvalitet med minimal efterbearbejdning, hvilket øger effektiviteten.
Denne fuldautomatiske SMT LED-printer inkluderer et automatisk PCB-kalibreringssystem til hurtig og nøjagtig kortjustering. Den tre-aksede forbindelse, drevet af en direkte motor, justerer printkort hurtigt og præcist, ideelt til lange eller tynde plader. Det sikrer jævn kontakt med stencilen, hvilket sparer tid og kræfter. Dette er især nyttigt for Long Board LED PCB-stencilprintere i LED- eller TV-produktion, hvilket giver stabilitet og reducerer manuelle justeringer for bedre arbejdsgang.
ICT-1500 har et ophængt printhoved med automatisk trykjustering for feedback i realtid. Styret af højpræcisions-trinmotorer sikrer buebroens design et stabilt tryk. Dette resulterer i perfekt pastadannelse på lange PCB'er, velegnet til LED og generel elektronik. Systemets on-line overvågning forbedrer kvalitetskontrollen, hvilket gør det til en pålidelig fuldautomatisk SMT LED-printer til højvolumenproduktion.
| Specifikation
| Model | IKT-4034 | ICT5134 | IKT-5151 |
| Rammestørrelse (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -størrelse (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportretning | Venstre-højre; Højre venstre; Venstre venstre; Højre-højre | ||
| Supportsystem | Magnetisk pin/op-ned-tabeljusteret/supportblok | ||
| Klemmesystem | Sideklemning (vakuumdyse, automatisk tilbagetrækkeligt Z-tryk er mulighed) | ||
| Printerhoved | To uafhængige motoriserede printhoveder | ||
| Squeegee Type | Rustfrit stål (standard), plastik | ||
| Rengøringssystem | Tørt, vådt, vakuum | ||
| Inspektion | 2D-inspektion (standard) | ||
| Strømforsyning | AC:220±10%,50/60HZ,3Kw | ||
| Kontrolmetode | PC kontrol | ||
| Dimension (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | IKT-6534 | ICT-6561 | ICT-9060 |
| Rammestørrelse (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -størrelse (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan opdateres uden særlig varsel.

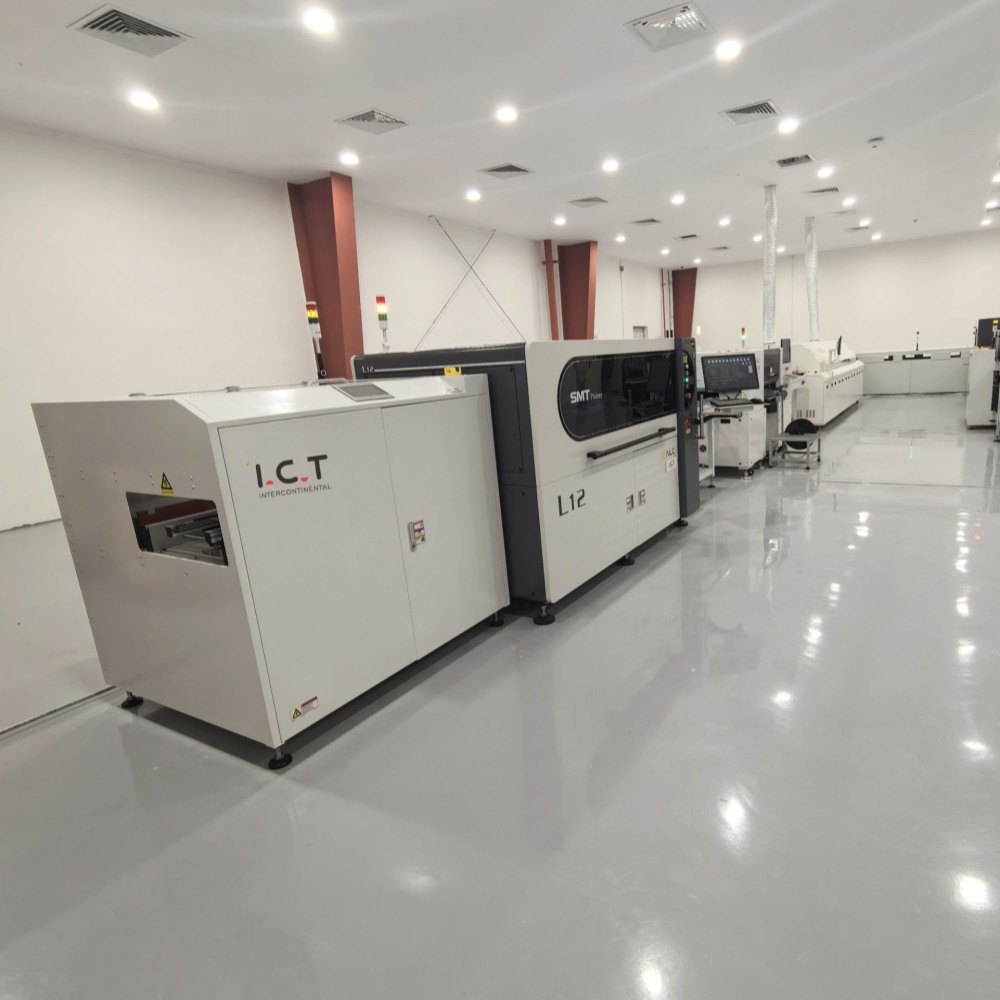

| SMT-linjeudstyrsliste
Vores højkvalitets PCBA-produktionslinje har avanceret udstyr til effektiv og præcis PCB-samling. Den fuldt automatiserede SMT-linje inkluderer en læsser, en autoprinter til nøjagtig påføring af loddepasta, en pick-and-place-maskine til præcis komponentplacering, en reflow-ovn til pålidelig lodning og et AOI-system til grundig defektinspektion. Denne højkvalitets PCBA-produktionslinje sikrer jævn drift, høj pålidelighed og lavpris SMT-montering, der opfylder forskellige branchekrav.
| Produktnavn | Formål i SMT Line |
|---|---|
| PCB -læsser | Indlæser automatisk blottede PCB'er til linjen. |
| Loddepastaprinter | Udskriver loddepasta på PCB-puder nøjagtigt. |
| Vælg og placer maskine | Monterer komponenter på printkort præcist. |
| Reflow ovn | Smelter loddemetal for at danne faste samlinger. |
| Aoi maskine | Inspicerer loddesamlinger og placeringsfejl. |
| SPI maskine | Kontrollerer loddepastaens højde og kvalitet. |
| Sporbarhedsudstyr | Registrerer og sporer produktionsdata: Lasermarkeringsmaskine /labelmontering/inkjetprinter |
| Video om kundesucces
I 2025 besøgte IKT-ingeniører en LED-belysningsfabrik i Asien for at installere og træne på en fuld SMT-linje. Kunden efterspurgte 13 maskiner, i alt 29 meter, men havde brug for det i et 21m langt og 5m bredt rum. Vi har designet et U-formet layout, der passer 16m langt og 2,7m bredt. Efter to dages installation og fejlfinding, plus seks dages træning og support, blev projektet leveret med succes. Dette viste vores evne til at tilpasse og understøtte LED PCB-stencilprintere effektivt.
| Service og træningssupport
ICT leverer fuld service og træning til LED PCB-stencilprinteren for at sikre problemfri drift. Vores team tilbyder installation, vedligeholdelse og hurtig teknisk support på stedet. Uddannelsen dækker drift, fejlfinding og optimering, skræddersyet til dine behov. Med mere end 25 års erfaring leverer vi hurtige svar på problemer, minimerer nedetid og opbygger tillid med langsigtet support.
| Kundeanmeldelser
Kunder roser vores ingeniører for deres ekspert og venlige service under opsætninger. De værdsætter LED PCB stencilprintere for præcision og pålidelighed. Vores sikre emballage og transport får også ros. Mange sætter pris på vores hurtige reaktioner på problemer, der sikrer uafbrudt produktion og stærk kundetilfredshed.
| Certificeringer og standarder
ICT har certificeringer som CE, RoHS og ISO9001, hvilket sikrer, at LED PCB-stencilprintere opfylder globale standarder. Vi har også patenter på innovationer som rengøringssystemet. Disse legitimationsoplysninger garanterer højkvalitets, sikkert udstyr, hvilket giver kunderne tillid til vores produkter.
| Om ICT Company og vores fabrik
ICT er en førende leverandør af elektronikløsninger med vores egne forsknings-, udviklings- og produktionshold. Vi beskæftiger 89 medarbejdere fordelt på en facilitet på 12.000 m², der vokser hurtigt med en fond på $30 millioner. Vores fabrik betjener over 1600 kunder i 72 lande og bruger strenge test- og kvalitetssystemer. Dette understøtter global levering af avancerede produkter som ICT-1500 LED PCB Stencil Printer.
