I.C.T-R131 | Tht radial indsættelsesmaskine

I.C.T R131 Radial indsættelsesmaskine er en avanceret indsættelsesløsning af komponenten, der er konstrueret til at forbedre effektiviteten af ​​PCB -samlebånd.
Med sin højhastigheds-præcisionsindsættelse, smart automatisering og fleksibel multi-feeder-konfiguration er det det perfekte valg til produktion af højvolumen elektronik.
  • I.C.T-R131

  • I.C.T

Tilgængelighedsstatus:
Antal:

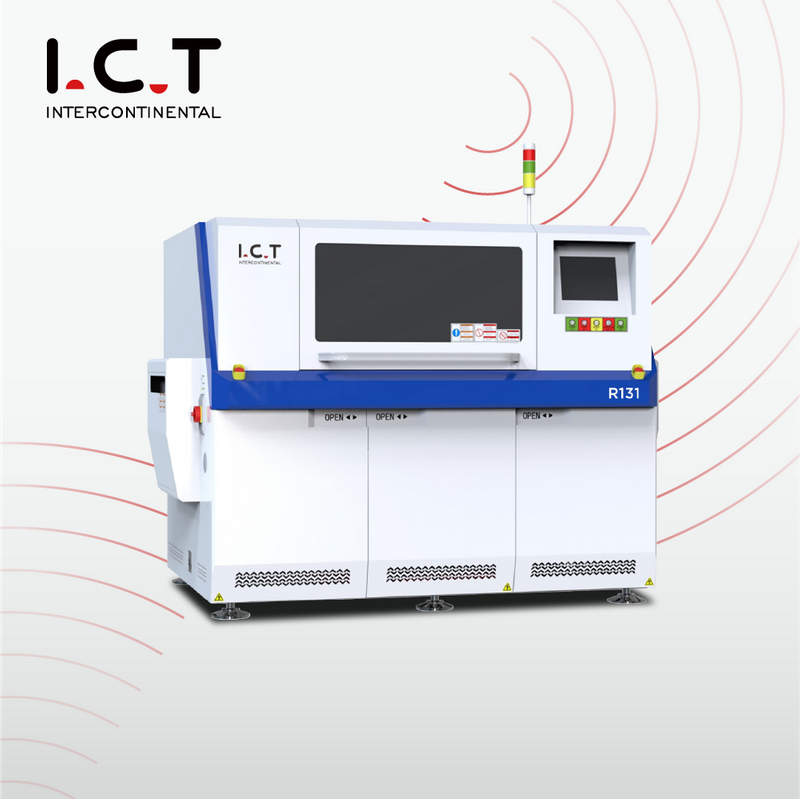

I.C.T Radial indsættelsesmaskine R131


Oversigt:


Radial indsættelsesmaskine R131

Højhastigheds-komponentindsættelsesløsning


I.C.T R131 radial indsættelsesmaskine er en højhastigheds, automatiseret THT-radial bly-komponentindsættelsesmaskine, designet til at optimere PCB-hullers samling. Med en imponerende 25.000 CPH-indsættelseshastighed, et kompakt fodaftryk og avancerede funktioner, såsom auto-gendannelse og komponentdetektion, sikrer R131 maksimal effektivitet og pålidelighed inden for elektronikproduktion.



Nøglefunktioner ved den radiale indsættelsesmaskine:


  • Højhastighedskomponentindsættelse: opnår op til 25.000 cph (0,14s/komponent), hvilket øger produktionseffektiviteten.

  • Fleksibelt tonområde: Understøtter 2,5 mm, 5,0 mm, 7,5 mm og 10 mm tonehøjde, der kan rumme forskellige komponentstørrelser.

  • Avanceret automatisering: Funktioner Auto-Recovery og Out-of-Component Detection, hvilket sikrer problemfri drift.

  • Præcisionsindsættelsesteknologi: genkender hulpositioner, auto-justeringer indsættelsesvinkler (0 ° til 359 °) og optimerer placering.

  • Multi-feeder-input: Konfigurerbare med 20 eller 40 feederindgange, tilpasningsdygtige til produktion af høj mix-komponent.

  • Holdbar og pålidelig: bygget med komponenter af høj kvalitet fra førende mærker som Delta, THK, Omron og SMC.

  • Brugervenlig grænseflade: udstyret med en mikrocomputer og LCD-berøringsskærm til nem programmering og drift.

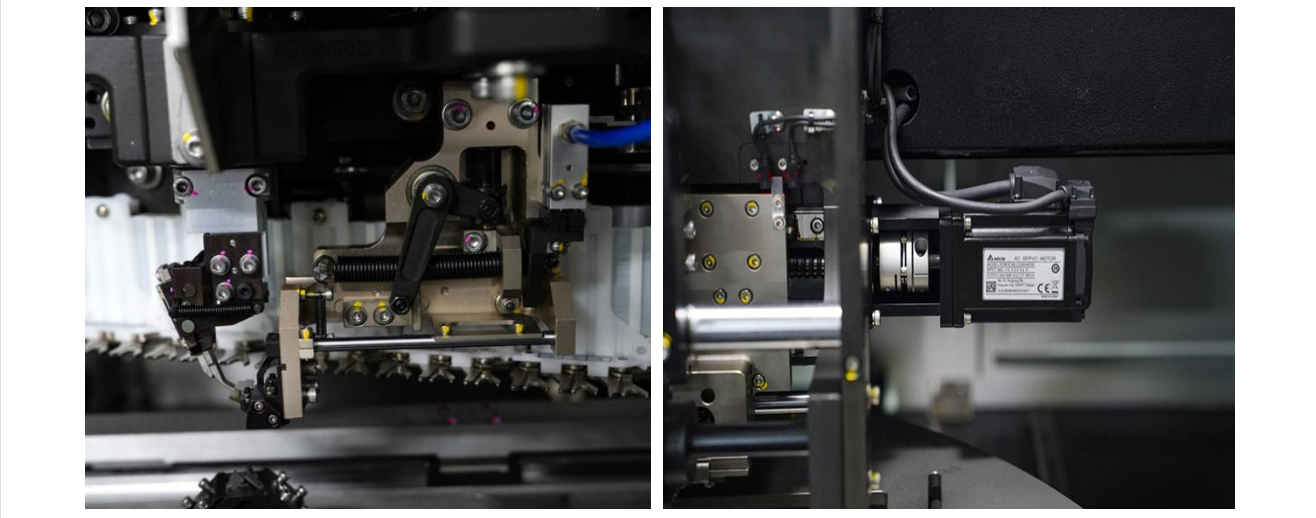

Indsæt system til radial indsættelsesmaskine


Indsæt system 1

  1. Stabil designstruktur, verificeret og godkendt af kunden.

  2. Brug af dele af høj kvalitet til at sikre maskinens langsigtede stabilitet.

  3. Høj præcisionskoordinatpositioneringssystem sikrer høj præcision af indsættelse.

  4. Hurtig ændring af forskellige komponenter uden at påvirke produktionseffektiviteten

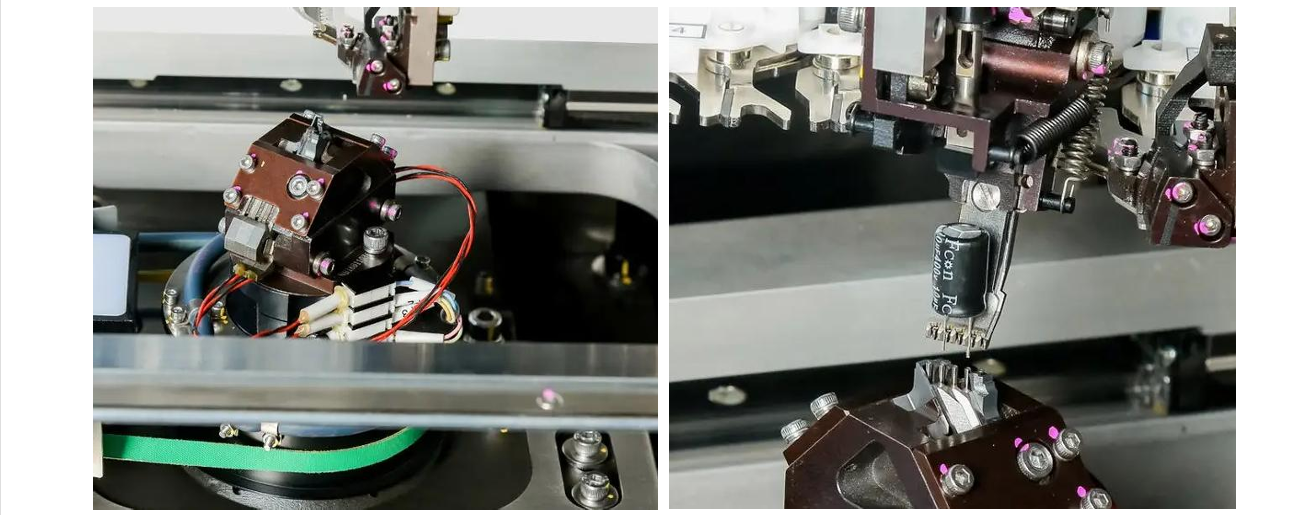

Bøjesystem   til radial indsættelsesmaskine


Bøjesystem 21. høj hastighed og stabil designstruktur.

2. Bøjningsprocessen vil ikke skade PCB.

3. let at erstatte og vedligeholde, forbedre produktionseffektiviteten.

4. designstruktur til maksimering af forvarmningsområde.

5. Kernekomponenterne er lavet af materialer af høj kvalitet, mens de bevægelige dele er lavet af importerede materialer.

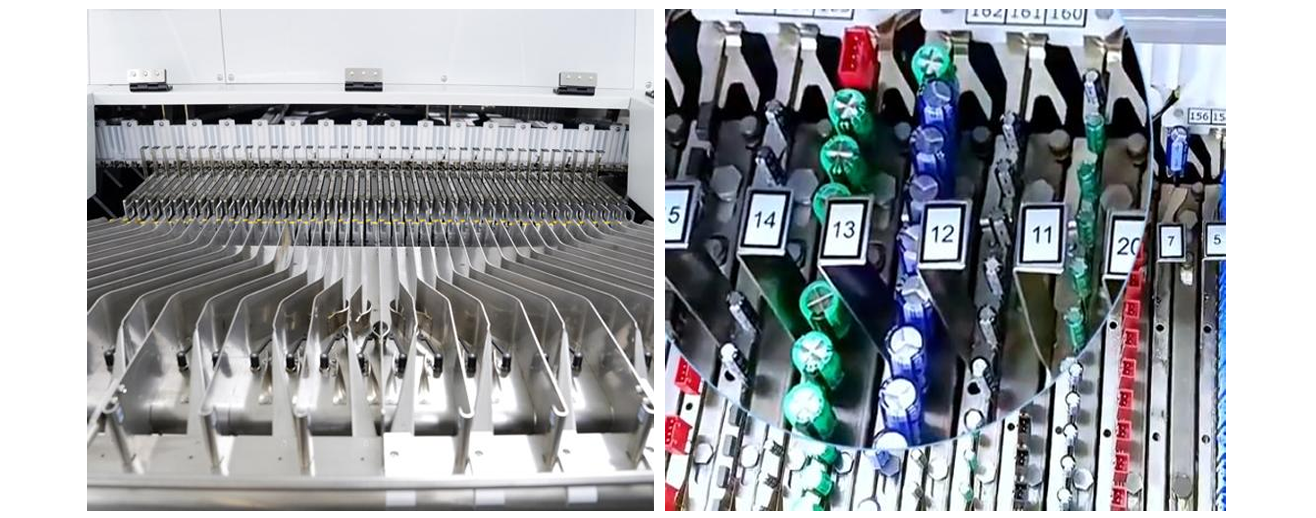

Fodringssystem til radial indsættelsesmaskine


Fodringssystem 3

  1. Høj tilpasningsevne, let at opnå automatisk genkørt fodring.

  2. Non-stop-genfødning for at forbedre produktionseffektiviteten.

  3. 20 eller 40 feederindgange, flere input er valgfri.

  4. Håndter let høj densitet, høje blandingskomponenter.

  5. Højhastighedsskærepapirsystem, hurtig hastighed, lav støj.


Anvendelse af  den radiale indsættelsesmaskine:


I.C.T R131 er ideel til producenter inden for bilelektronik, forbrugerelektronik, strømforsyningsproduktion og LED -belysningsindustrier. Det håndterer effektivt forskellige radiale tapede komponenter, herunder kondensatorer, modstande, LED'er, transistorer og mini -switches.


Specifikationer:


Model R131m R131H
Komponentfoderindgang 20stk 40stk
Indsættelseshastighed 25000cph, (0,14s, 0,20s, 0,25s, 0,30s/punktskiftbar
Indsættelsesspænd 2P : 2,5 mm/5,0 mm;  3,5p : 2,5 mm/5,0 mm/3,5 mm;  3P : 2,5 mm/5,0 mm/7,5 mm; 4P/T4P : 2,5 mm/5,0 mm/7,5 mm/10,0 mm, bekræfterPanByComponents
Indsættelse af indsættelse Auto gendannelse
Indsættelsesretning 0 ~ 360 ° retning med 1 ° stigning
Komponent high 23mm, (valgfrit: 26 mm)
Komponenttype: Kondensator, transistor, Ed, Miniswitch, modstand, radial tapet komponent, forår, stik osv.,
Indsættelsespræcision 0,05 mm
PCB -størrelse 50*50 ~ 508*381mm
Indsættelsesområde 50*40 ~ 500*375mm
PCB fast Pin+klemme
Transporthøjde 900 ± 20 mm
Transporttid 3-4s
Betjene Mikrocomputer, LCD -berøringsskærm
Strømforsyning 3P5W, 380VAC ± 10%, 50/60Hz
Magt 3,5 kva

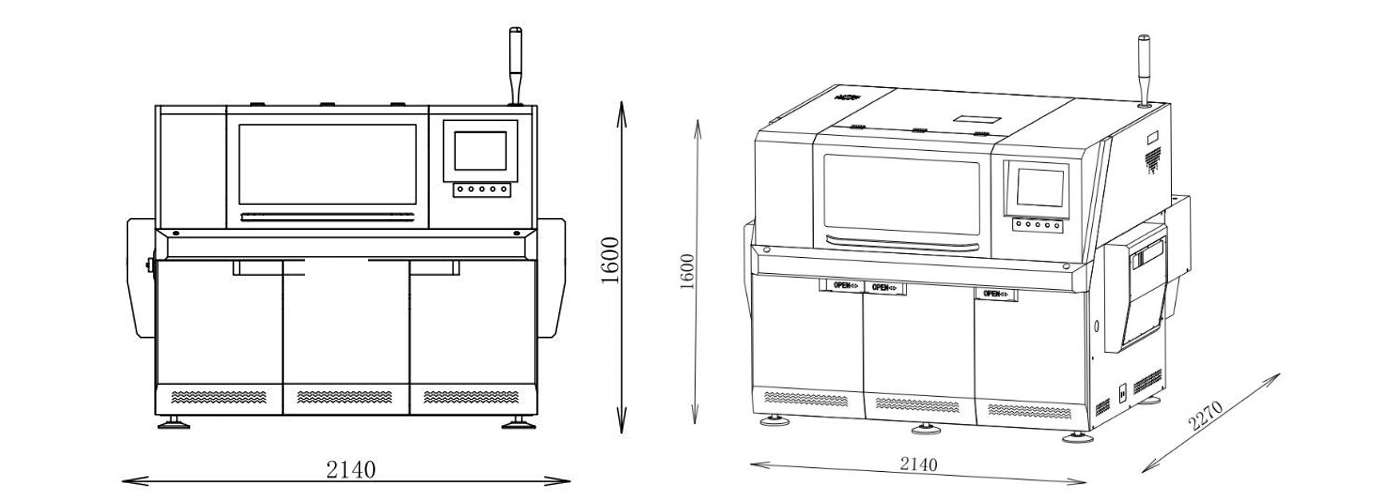

Dimension L1760*W2140*H1600mm
Vægt 2200 kg

* I.C.T fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan opdateres uden særlig varsel.


Radial indsættelsesmaskine R131


Hvorfor vælge I.C.T R131  Tht Radial Insertion Machine?

  • Branche-førende teknologi: Avanceret indsættelsesmaskine med AI-drevet positioneringsnøjagtighed.

  • Omkostningseffektiv produktion: Reducerer arbejdsomkostningerne, mens PCB-samlingskvaliteten forbedres.

  • Global eftersalgsstøtte: Støttet af I.C.T Worldwide Service Network, hvilket sikrer problemfri drift.

Kom i kontakt

Er du interesseret i at opgradere din THT -samlebånd med I.C.T R131 radial indsættelsesmaskine?

Kontakt os i dag for en gratis konsultation og citat >>>
