| ICT Acrab-serien nitrogenbølgeloddemaskine
ICT Acrab-seriens nitrogenbølgeloddemaskine er det pålidelige valg til højpålidelig automobil-, medicinsk- og kommunikationselektronik. Med valgfri lukket sløjfe-nitrogenbeskyttelse producerer den lyse, fejlfrie samlinger, mens den reducerer slagg- og loddeforbruget dramatisk. Tre modeller (350 / 450 / 615 mm PCB-bredde) dækker hvert produktionsvolumen. Avanceret spray, lang forvarmning, ultrastabil dual-wave og smart PC+PLC-styring giver højere førstegangsudbytte og lavere driftsomkostninger end traditionelle udendørssystemer. Værktøjsfri vedligeholdelse og global support på stedet gør den til den perfekte opgradering til enhver automatisk DIP-loddemaskinelinje.
| Funktion
Japanske Kuroda præcisionsdyser og stepmotordrev leverer en perfekt ensartet fluxbelægning hver cyklus. Hele modulet glider ud som en skuffe med indbygget automatisk rengøring, standardfilter og selvstændig udstødning. Tilføj det valgfri nitrogen flux system, og du får øjeblikkeligt en ægte nitrogen wave loddemaskine, der holder kammeret rent og i høj grad reducerer fluxforbruget.
En fuld 1800 mm tunnel med tre uafhængige varmluft + IR-zoner varmer op til 250 °C på kun 15 minutter. Vandret reflow-design og tyk højtemperaturisolerende bomuld holder temperaturen stabil inden for ±2 °C på tværs af hele printkortet. Moduler i skuffestil og plug-in-vedligeholdelse gør servicen hurtig og værktøjsfri. Til ekstra tykke plader fås valgfri topforvarmning.
Patenteret synkron kæde og kraftige titaniumfingre med dobbeltkrog transporterer jævnt PCB'er op til 615 mm brede uden at tabe, selv tunge bilplader. Transportørens hastighedsnøjagtighed når ±2 mm/min. Standard automatisk fingerrensning og valgfri elektrisk breddejustering gør den til det perfekte match til enhver automatisk DIP-loddemaskinelinje.
Støbejernsemaljebelagt loddepotte rummer 500-700 kg blyfri loddemasse og deformeres aldrig. Dobbeltbølgehøjden forbliver inden for 0,5 mm for perfekt befugtning. Valgfrit nitrogentæppe plus automatisk slagg-returkanal reducerer oxidationen med op til 90 %, hvilket giver lyse, fyldige samlinger, samtidig med at der spares enorme mængder loddemateriale – den virkelige kraft af en nitrogenbølgeloddemaskine.
Højeffekts topkonvektionsventilatorer (valgfri top + bund tvungen køling) sænker PCB-temperaturen hurtigt efter lodning. Dette forhindrer termisk stress på følsomme komponenter og garanterer et skinnende lodde-udseende selv på tykke flerlagsplader, der kommer fra en automatisk DIP-loddemaskineproces.
Enkel PC+PLC touch-interface med PID+SSR-opvarmning giver præcis temperaturstyring i realtid. Automatisk standbytilstand, alarmhistorik, manuel nødgearkasse og flere sikkerhedsbeskyttelser (CE/UL-certificeret) reducerer tinoxidation og energispild. Betjening, der er nem at lære, lader ethvert skift køre Nitrogen Wave-loddemaskinen sikkert og effektivt hver dag.
| DIP Line udstyrsliste
| Model | Acrab 350 | Acrab 450 |
| Dimension (mm) | 4420X1420X1750 | 4420X1520X1750 |
| Strømforsyning | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Startup Power | 33kw | 33kw |
| Drift Power | 8 kw | 8 kw |
| Kontrolsystem | PC+PLC | PC+PLC |
| Forvarmningszone | 3 | 3 |
| Forvarmningslængde | 1800 mm | 1800 mm |
| Forvarmning Temp. | (stuetemperatur) -250°C | (stuetemperatur) -250°C |
| PCB Bredde (mm) | 50-350 mm | 50-450 mm |
| Finger | Spring Pressing Finger (Standard); Mulighed: Spring Pressing Finger, Duck Mouth Finger | |
| Loddepottekapacitet | Blyfri 500 kg | |
| Maskinvægt (kg) | Ca.1600kg | Ca.1900kg |
* IKT fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan opdateres uden særlig varsel.
| DIP Line udstyrsliste
IKT giver en fuldautomatisk DIP-linje, der håndterer alt fra komponentindsættelse til slutinspektion. Linjen omfatter højhastigheds DIP-indføringsmaskiner, glatte bølgelæssere og aflæssere og intelligente samlebåndslinjer. Kombineret med vores nitrogenbølgeloddemaskine i Acrab-serien leverer den stabil THT-lodning, minimale defekter og maksimal gennemstrømning til bilindustrien, hårde hvidevarer og industriel elektronik. Modulært design tillader nem udvidelse, mens global on-site service holder din linje kørende 24/7 med næsten ingen uplanlagt nedetid.
| Produktnavn | Formål i DIP Line |
|---|---|
| Automatisk indstiksmaskine | Anbringer automatisk komponenter på printkort med præcision til DIP produktionslinje. |
Smelter loddemetal for at danne faste samlinger på PCB'er under THT plug-in proces. | |
Påfører loddemetal selektivt på specifikke områder for nøjagtig THT-samling | |
Inspicerer loddesamlinger og placeringsfejl på DIP samlet PCB. | |
Board input maskine og board output maskine | |
| DIP Perifer | Perifere produkter af DIP produktionslinje |
| Video om kundesucces

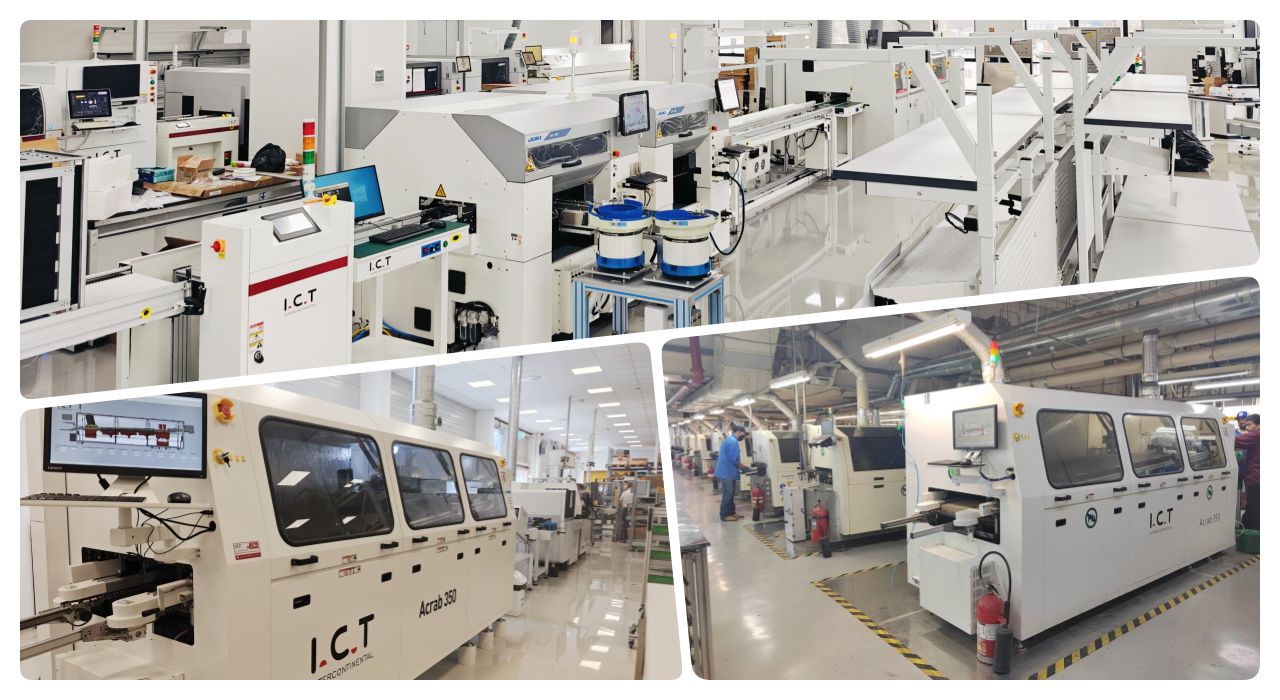

IKT-ingeniører rejste til Mexico for at støtte flere kunder. På en bilelektronikfabrik kører Acrab 350 Nitrogen Wave Lodemaskine nu to forskellige PCBA-typer ved hjælp af brugerdefinerede armaturer med ingen brodannelse og perfekte hælfileter. Den samme fabrik kører også vores belægningslinje og SS-540 selektive maskine problemfrit. Kunden roste den komplette automatiske DIP-loddemaskineløsning og hurtig on-site service i deres feedbackvideo.
| Ekspertservice og uddannelse
Fra installations- og procestræning til livstidsreservedele og 24/7 online support, ICT står bag enhver Nitrogen Wave Lodemaskine. Vores 20 oversøiske ingeniører sørger for fejlfinding på stedet, parameteroptimering og operatørtræning, så dit team mestrer udstyret på dage og holder førstegangsudbyttet over 99,5 %.
| Kundeudtalelser
'Packning er meget sikker og professionel.' 'Dine ingeniører er tålmodige og dygtige; de løste alle problemer på to dage.' 'Bølgeloddemaskinen kører stabilt næsten uden slagg – reel energibesparelse!' 'Responshastigheden er fantastisk; spørgsmål besvares inden for en time når som helst.'
| Kvalitetscertificeringer
Hver ICT Nitrogen Wave Lodemaskine bærer CE, RoHS, ISO9001:2015 certificering og flere opfindelsespatenter. Hver enhed gennemgår 72-timers fuld belastningstest og streng kvalitetsinspektion på vores Dongguan-fabrik for at garantere mange års stabil, problemfri ydeevne.
| Om IKT-virksomhed og fabrik
ICT blev grundlagt i 2012 og er vokset til næsten 90 medarbejdere i et moderne 12.000 m² stort anlæg i Dongguan, Kina. Vi designer og fremstiller alle kernekomponenter internt under strenge kvalitetssystemer. Vi betjener over 1.600 kunder i 72 lande, med 8 oversøiske kontorer og 20 feltingeniører, og vi leverer hurtig lokal support over hele verden. Vælg ICT – din langsigtede partner for komplette SMT- og automatiske DIP-loddemaskineløsninger.
