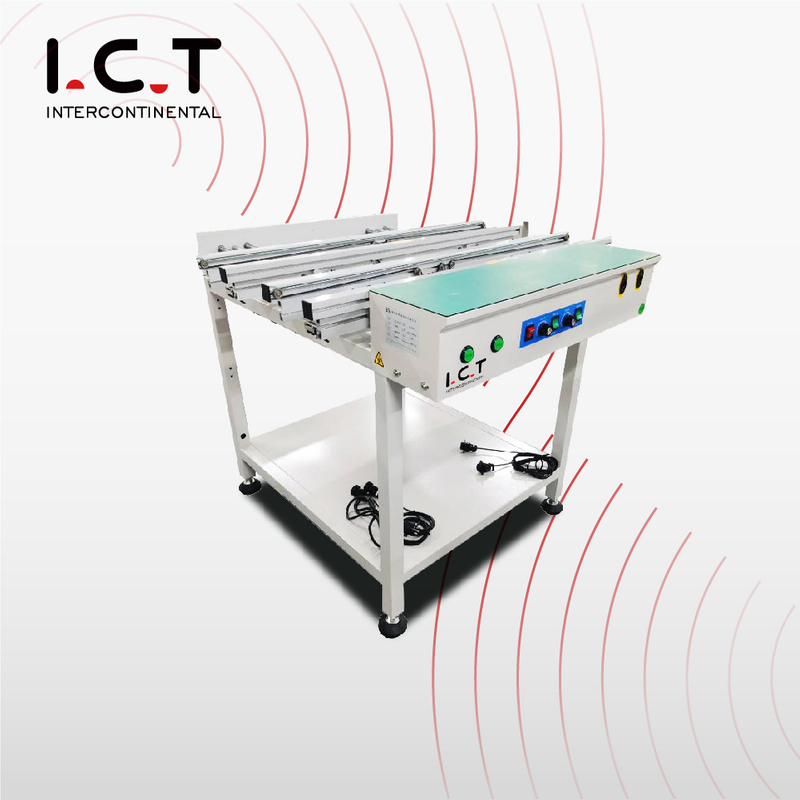

I.C.T SC-500D |Dobbeltsporet SMT Link/ Inspektionstransportør

Dobbeltsporet SMT-inspektionstransportør
SMT dual-lane Inspection Conveyor har et kraftfuldt og pålideligt dual-lane system, der kan transportere og inspicere flere printkort på samme tid, hvilket væsentligt forbedrer produktionseffektiviteten.Og den er udstyret med avanceret inspektionsteknologi, der sikrer, at hvert printkort lever op til de højeste kvalitetsstandarder, før det går ind i næste fase af SMT-fremstillingsprocessen.
  • SC-500D

  • I.C.T

Tilgængelighedsstatus:
Antal:

I.C.T SC-500D | SMT-link/ inspektion af dobbeltbaner.


Indledning


I.C.T-  dobbelt-banes SMT-inspektionsovervejer er specielt designet til effektiv og nøjagtig masseproduktion af PCB'er.


Det har et kraftfuldt og pålideligt dobbeltbanesystem, denne transportør tillader, at flere PCB-tavler transporteres og inspiceres samtidig, hvilket forbedrer produktionseffektiviteten markant.


Det er udstyret med avanceret inspektionsteknologi for at sikre, at hver PCB opfylder de højeste kvalitetsstandarder, før de flytter til næste trin i fremstillingsprocessen.


Den modulære design af den dobbelte dockingstation kan let integreres i eksisterende SMT-produktionslinjer, hvilket gør det til en alsidig og værdifuld tilføjelse til din produktionsopsætning.


SMT-transportør JM-100

Den standard dobbelte-bane SMT-link/inspektionstransportør er designet til at transportere og inspicere PCB i højhastigheds SMT-samlebånd. Med en dobbeltbanekonfiguration kan denne transportør håndtere to PCB-linjer samtidig og tilbyde øget gennemstrømning og driftseffektivitet. Dets modulære design tillader tilpasning baseret på klientbehov, hvilket sikrer en alsidig løsning for forskellige produktionsmiljøer.








Nøglefunktioner:

  • Modulært design : Tilpaselig samling for at imødekomme specifikke klientkrav for maksimal fleksibilitet.

  • Robust stålkonstruktion : Robuste stålkomponenter forbedrer udstyrets stabilitet og holdbarhed.

  • Justerbar jernbanebredde : har en glat skrue i rustfrit stål for let justering af jernbanebredden, hvilket sikrer kompatibilitet med forskellige PCB -størrelser.

  • Variabel hastighedskontrol : Tillader operatører at justere hastigheden for at optimere arbejdsgangen og effektiviteten.

  • PCB -testtilstand : Designet til testkredsløb under samlingen.

  • Aluminiumslotdesign : Dedikeret aluminiumslot til en glattere PCB -overførsel og for at forhindre klæber under bevægelse.

  • Tungt design : Et robust bunddesign minimerer skift, der sikrer pålidelige operationer under højhastighedsproduktion.

  • Tilpaselig længde : Maskinens længde kan justeres i henhold til produktionslinjekrav.

  • SMEMA -kompatibilitet : integreres problemfrit med andet SMT -udstyr ved hjælp af SMEMA -interface, hvilket letter glat kommunikation.


Specifikation:

SMT-link/ inspektion af dobbeltbaner.


Hovedmateril:
Kropsmateriale  ​

Svejsning af metalmaterialer

Kina
Sensor
Pepperl+Fuchs/Panasonic/Omron
Tyskland/Japan
Jernbane
Aluminium  (formfremstilling)
Kina
Bælte
4 mm antistatisk bælte
Kina
Vejledningsskrue  ​
Høj præcision kugleskrue
Taiwan
Model
SC-500D
SC-600D
SC-1000D
Jernbanelængde
500 mm 600 mm 1000 mm
Dimension (mm)
500*990*950
600*990*950
1000*990*950
Max.pcb bredde dobbeltbane
50 til  270  mm*2
Max.pcb bredde enkeltbane 510 mm
Kontrolsystem Industrial Control Module System (Panasonic PLC Option)
Meddelelse Smema til både in & out
Strømforsyning
1 pH AC  220V  50/60Hz  (mulighed: 110V til 380V)
Vægt 80 kg
90 kg
105 kg

Valgmuligheder tilgængelige:

  • Berøringsskærm : Valgfri interface for brugervenlighed og bedre kontrol.

  • Automatisk breddejustering : Faciliterer hurtige justeringer af PCB -bredder.

  • Dual Rails Speed : Tillader uafhængig hastighedskontrol for hver PCB -bane.

  • Metalkæde : Til effektiv transmission af PCB.

  • LED -inspektionslys : Valgfrit LED -lys for forbedret inspektionssynlighed.

  • Segmenteret transmission : For mere præcis kontrol over PCB -bevægelse.


Ofte stillede spørgsmål (FAQ)

  1. Hvad er den maksimale PCB-bredde, som den dobbelte bane-transportør kan rumme?

    • Den dobbelte bane-transportør kan håndtere PCB-bredder, der spænder fra 50 mm til 270 mm pr. Bane, hvilket muliggør effektiv håndtering af mindre til mellemstore PCB. Ved drift af en enkelt bane er den maksimale bredde 510 mm.

  2. Hvordan fungerer den justerbare hastighedskontrol?

    • Transportøren har justerbar hastighedskontrol, hvilket gør det muligt for operatører at indstille den ønskede hastighed til at matche produktionslinjekrav. Dette giver mulighed for glattere håndtering og mere effektiv behandling af PCB.

  3. Hvad er fordelene ved at bruge konfigurationen af ​​dobbeltbaner?

    • Det dobbelte bane-design muliggør samtidig håndtering af to PCB-linjer, hvilket øger produktionseffektiviteten og gennemstrømningen. Det er ideelt til fremstilling med høj volumen, hvor flere PCB-tavler skal behandles samtidigt.

  4. Er denne transportør kompatibel med andet SMT -udstyr?

    • Ja, transportøren er fuldt kompatibel med andet SMT -udstyr via SMEMA -interface, hvilket sikrer glat kommunikation mellem enheder og problemfri integration i eksisterende produktionslinjer.

  5. Kan længden af ​​transportøren tilpasses?

    • Ja, længden af ​​transportøren kan tilpasses til at passe til de specifikke behov på din produktionslinje, hvilket giver fleksibilitet til forskellige konfigurationer og arbejdsgange.
