I.C.T-Q588A
I.C.T

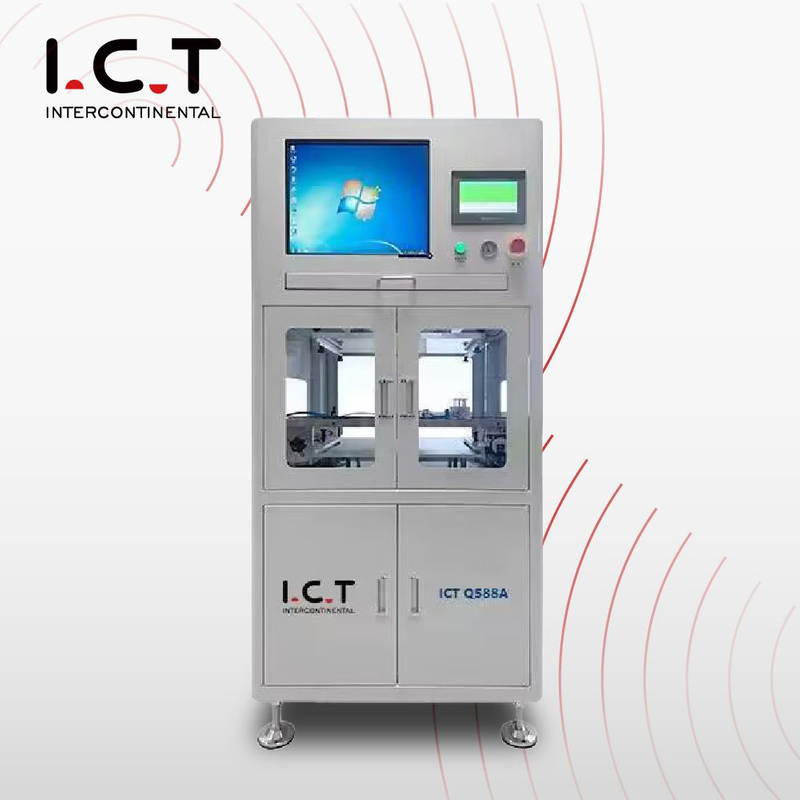

On-line I.C.T Tester
| Antal: | |
|---|---|
Udstyret med EC jet test teknologi
Design af CMOS + replay switch-kort
Ægte bredbåndstestteknologi
Humaniseret win7-grænseflade, enkel betjening og nem at bruge
Kraftig bordudsigt
Femtrådstestteknologi, op til fire terminalkomponenter kan testes
ATPD automatisk testprogram debugging
Forbedre statistiske analyserapporter og effektivt overvåge produktionskvaliteten
| Model | I.C.T-Q588A |
| PCB størrelse | 500 mm x 350 mm (STANDARD) |
| Testpunkter | 256 point Standard (1024 point er valgfrit) |
| Skift kort | 128,-/potte |
| Isolerede punkter | 10 trin for hver test, kan automatisk lære at isolere |
| Testhastigheden | 0,5 sek/1024 point (åben/kort) 2ms ~ 40ms/trin (komponenttest) |
| Test rækkevidde | Modstand: 0,05 Ω~ 100M Ω (2-leder) ± 1% - 5% (fire ledere) ± 10m Ω.Kapacitans 1pf ~ 40MF ± 2%-5%. Induktans 1uH ~ 50H, ± 2% - 5%. Dioder 0,1 ~ 9V ± 1%-3%. Zenerdiode: 0,1 ~ 15V ± 1%-3%. Transistor: Måling af VCE-mætningsspænding ved tre terminaler af transistor β-værdi. FET : Treterminaltest af felteffekttransistor VDS, CD'er, RD (til). Optisk kobler og afbryder: fire terminaler til at teste dens ledningsspænding eller modstand. |
| Udvalgte valgfrie funktioner | Mikromodstand (firetrådstype): Minimum 50mΩ (firetråds) ±10mΩ DRMode: Kan måle diode eller IC fremad parallel lækage og tom svejsning Tastefunktion: Programmet afbrydes under nøgletesten, og nøglens kvalitet kontrolleres med manuel betjening. Automatisk stempel: Test PASS eller Fail automatisk stemplingsudstyr Skærmplacering: Overvåg placeringsorientering (PASS eller Fail shunt) Multi-press: Multi- eller dobbeltpressesystem Overvågning af gennemhastighed: Når gennemgangshastigheden er Grafikfunktion: Bordvisning og automatisk produktion af tavlevisninger Multiboard-funktion: Automatisk paneludvidelse og valg af underpanel og automatisk registrering |
| Strømforsyning | AC:220V,50/60HZ,3Kw |
| Dimension (mm) | 1000*750*1600 Kan tilpasses efter behov |
| Vægt | Ca: 350 kg |
