X-7900
I.C.T
Semiconductor X Ray Inspection System
| Antal: | |
|---|---|
| ICT X-7900 PCB X-ray Inspection Machine
ICT X-7900 er et højtydende AXI Off-line Semiconductor X Ray Inspection System bygget til nutidens krævende SMT- og halvlederlinjer. Den finder hurtigt BGA-hulrum, kold lodning, revnede komponenter, problemer med trådbinding og interne fremmedlegemer. Med CNC-programmerbare baner, 60° hældningsobservation og en-tast bobleanalyse får operatører klare, gentagelige resultater med minimal træning. Dette røntgeninspektionssystem leverer 1000× systemforstørrelse og stråling under 1 µSv/h, hvilket gør det både kraftfuldt og ekstremt sikkert til daglig fabriksbrug.
| Funktion

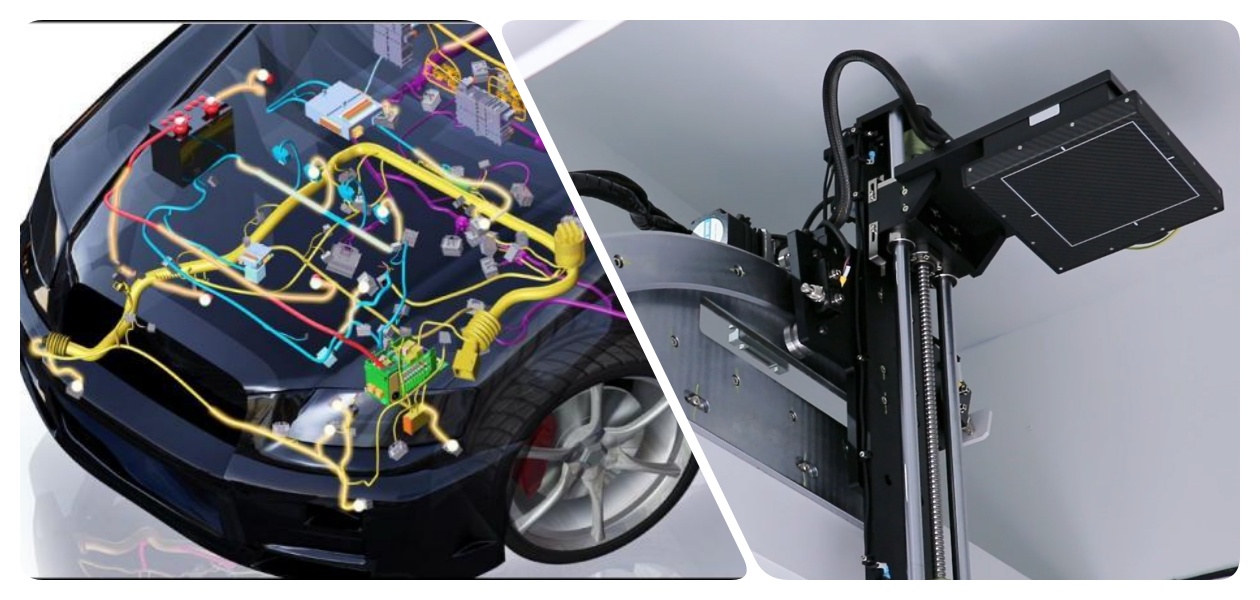

Hjertet i dette røntgeninspektionssystem er den digitale fladskærmsdetektor i høj opløsning og det japanske Hamamatsu lukkede røntgenrør. Billedkorrektion i realtid og flere forstærkningstilstande producerer skarpe 1536×1536-pixel billeder, der afslører de mindste loddekugler og guldtrådsfejl. Indbyggede temperatursensorer og passiv køling holder ydeevnen stabil selv under lange batch-kørsler. Producenter er afhængige af dette Semiconductor X Ray Inspection System til nul-udslip kvalitetskontrol i LED, IC, og strøm-enhed produktion.
Programmer én gang, og lad X Ray Inspection System scanne hundredvis af tavler automatisk ved hjælp af CNC- eller array-tilstande. Muse-klik programmering og anti-kollisionsbeskyttelse gør opsætningen hurtig og sikker. Scenen bevæger sig jævnt i X-, Y- og Z-retninger, mens detektoren vipper op til 60°. Dette AXI Off-line Semiconductor X Ray Inspection System er perfekt til højvolumen PCBA-, batteri- og bilelektronikfabrikker, der har brug for hastighed uden at ofre nøjagtigheden.
Tryk på en enkelt knap, og røntgeninspektionssystemet måler øjeblikkeligt boblestørrelsen, tomhedsprocenten og loddets klatrehøjde. Farvesimulering forbedrer synlighed, så ingeniører opdager problemer med det samme. Kombineret med præcis joystickkontrol og visuel navigation forvandler denne funktion komplekse inspektioner til enkle beståede/ikke-beståede beslutninger. Elektronikproducenter verden over bruger denne røntgeninspektionsmaskine til at opfylde strenge IPC- og kundekvalitetsstandarder hvert skift.
| Specifikation
| Punkt | Model | ICT X-7900 |
| Røntgenrør | Type | Indkapslet reflekterende målmikrofokus røntgenkilde |
| Spænding | 130kV | |
| Elektrisk strøm | 300uA | |
| Brændpunktsstørrelse | 3 μm | |
| Maksimal indgangseffekt | 39W | |
| Røntgenstrålevinkel (kegle) | 105 grader | |
| Afstand fra fokus til objekt | 10 mm | |
| Flad panel | Billedbehandlingsområde | 160mm*160mm |
| Lysfølsom enhedsstørrelse | 85 μm | |
| Opløsning | 1644*1648 px | |
| Detektorens hældningsvinkel | 0-60° | |
| Billedrammehastighed (1×1) | 30 fps | |
| Platform | Maks. Indlæsningsstørrelse | 540mm*540mm |
| Maks. Inspektionsområde | 510mm*510mm | |
| Maks. Lastevægt | 10 kg | |
| Platform rotation | 360° platformrotation (valgfrit) | |
| Maskine | Indvendig blyplade | 5 mm tyk blyplade (isolationsstråling) |
| Dimension | 1110mm(L)*1350mm(B)*2000mm(H) | |
| Vægt | 1050 kg | |
| Computer | 24' widescreen LCD-skærm/I5-processor/4G hukommelse/250G harddisk | |
| Magt | AC110/220V, 10A, 1300W |
* IKT fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan opdateres uden særlig varsel.
| SMT-linjeudstyrsliste
ICT højkvalitets PCB produktionslinje har avanceret udstyr til effektiv og præcis printmontering. Den fuldt automatiserede SMT-linje inkluderer en læsser, en autoprinter til nøjagtig påføring af loddepasta, en pick-and-place-maskine til præcis komponentplacering, en reflow-ovn til pålidelig lodning og et AOI-system til grundig defektinspektion. Denne højkvalitets PCBA-produktionslinje sikrer jævn drift, høj pålidelighed og lavpris SMT-montering, der opfylder forskellige branchekrav.
| Kundesucceshistorie
Se ICT X-7900 X Ray Inspection System i ægte fabrikshandling. Videoen åbner med en komplet udvendig walk-around, og dykker derefter ind for at vise det førsteklasses Hamamatsu-rør og den digitale detektor. Dernæst demonstrerer den live scanning: automatisk batchinspektion af PCBA-kort, øjeblikkelig boblemåling og glatte 60° vippevisninger af BGA-loddesamlinger. Ingeniører fremhæver, hvor hurtig programmering og tydelig billeddannelse reducerer defektudslipsraten med over 35 %, samtidig med at linjen kører jævnt.
| Professionel træning og support
IKT giver komplet livstidssupport til hvert røntgeninspektionssystem. Vores ingeniører håndterer installation, kalibrering og operatørtræning på stedet ved hjælp af enkle trin-for-trin klasser. Fjerndiagnostik og 24-timers reservedelsservice minimerer nedetiden. Regelmæssige forebyggende vedligeholdelsesplaner plus gratis softwareopgraderinger holder din maskine til at fungere som ny. Med servicecentre over hele verden er hjælpen altid kun et opkald væk - og sikrer, at din investering leverer værdi år efter år.
| Kunde ros
Kunder elsker, hvor hurtigt vores ingeniører løser problemer og træner deres teams. De er begejstrede for den bundsolide byggekvalitet og krystalklare billeder af X Ray Inspection System. Sikker, skadefri eksportpakning og lynhurtige svar på spørgsmål får konstant femstjernede anmeldelser. Mange siger, at den pålidelige ydeevne og den venlige support gør IKT til deres langsigtede foretrukne partner.
| Vores certificering
Hvert ICT-røntgeninspektionssystem bærer CE, RoHS, ISO9001, flere patenter og AERB-strålingscertificering. Disse globalt anerkendte mærker beviser vores forpligtelse til sikkerhed, miljøstandarder og kontinuerlig innovation. Fabrikker i Europa, Amerika og Asien stoler på disse certifikater, når de godkender nyt udstyr til deres linjer. Du kan installere og betjene med fuld tillid.
| Om os og fabrikken
Siden 2012 er IKT vokset hurtigt med vores egen 12.000 m² store R&D og produktionscampus i Dongguan, Kina. Næsten 90 medarbejdere og 20 ingeniører designer, bygger og tester hver maskine under strenge kvalitetssystemer. Vi betjener allerede over 1.600 kunder i 72 lande med komplette SMT-fabriksløsninger. Når du vælger IKT, samarbejder du med en dokumenteret global leder med fokus på din succes.
