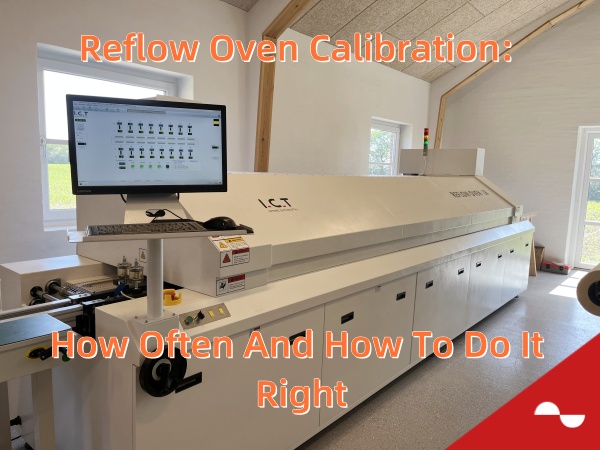

Du skal udføre reflow ovnkalibrering med specifikke intervaller . Kontroller profilen hver uge og markerer kalibrering ofte, da den betragtes som en bedste praksis. Vedligeholdelse af en skriftlig tidsplan hjælper dig med at kontrollere hvert reflow -trin, reducere lodningsfejl og hjælpe med sporing og revisioner. Regelmæssig reflow ovnkalibrering sikrer, at din refow -proces forbliver inden for strenge retningslinjer, hvilket resulterer i produkter af højere kvalitet, der varer længere. Konsulter altid din reflow ovnleverandør for at få råd - de kan give tip, der er skræddersyet til dine produktionsbehov.
· Kontroller din reflowovnsprofil hver uge. Dette hjælper dig med at finde små ændringer tidligt. Det holder også loddefuger stærke. - Brug multikanals termiske profilere med termoelementer. Disse værktøjer giver dig korrekte temperaturdata på dine tavler. - Kalibrer temperaturzoner, luftstrøm og transportørhastighed med omhu. Dette sikrer, at opvarmning er jævn og stopper defekter. - Hold gode poster over alt kalibrerings- og vedligeholdelsesarbejde. Dette hjælper dig med at videregive revisioner og gøre kvalitet bedre. - Følg en regelmæssig vedligeholdelsesplan. Dette stopper problemer og hjælper din reflowovn med at vare længere.
Du har brug for, at din reflowovn skal indstilles til at gøre stærke loddeforbindelser. Hvis du ikke tjekker kalibreringen ofte, kan dine tavler have problemer. Nogle almindelige problemer er:
· Varmefejl kan få temperaturen til at gå op og ned. Dette kan efterlade lodde uafsluttet eller forbrænde dele.
· Transportkalibreringsdrift kan varme tingene på den forkerte måde. Dette kan få loddet til at bygge bro eller dele til at revne.
· Luftstrømsproblemer kan gøre varme ujævn. Dette kan føre til loddekugler, åbne pletter eller for meget lodde.
· Kølesystemfejl kan afkøle ting for hurtigt eller ujævnt. Dette kan få revner, chok eller lag til at skrælle.
· Transportdele kan slides og varme nogle områder mere. Dette kan gøre flere loddeproblemer.
Du kan stoppe disse problemer ved at kontrollere din reflowprofil hver uge . Dette hjælper din lodningsproces med at gøre bedre PCB -samlinger med færre fejl.
En reflowovn, der er indstillet rigtigt, fungerer det samme hver gang. Du får ikke varme eller kolde pletter , der kan skade dele. God kalibrering holder temperaturen sikker for dine dele. Dette hjælper dig med at gøre flere gode tavler og spilde mindre. Du behøver ikke at løse så mange fejl. At holde profilen stabil hjælper dig med at lave stærke loddeforbindelser. Disse led varer gennem varme og stress.
Tip: Brug specielle værktøjer til at se hver ovnzone og ændre indstillinger om nødvendigt. Dette hjælper din SMT -linje med at forblive god og stabil.
Du skal følge regler, der siger, at du skal føre registreringer over kalibrering og termisk profilering. IPC -standarder, ISO 14971, og grupper som FDA, FCC og UL vil have dig til at holde disse poster. Disse poster hjælper dig med at spore problemer og blive bedre. Gode poster gør også dit kvalitetsprogram stærkere og hjælper dig med at videregive revisioner.
Du skal lave en regelmæssig kalibreringsplan. Dette holder din refow -proces stabil og pålidelig . Kontroller temperaturprofilen hver uge. Brug kontroldiagrammer for at finde problemer tidligt. Når du tjekker din ovn meget, fanger du små ændringer hurtigt. Dette hjælper dine loddefuger med at forblive stærke. Dine bestyrelser vil være de samme hver gang.
Hvor ofte du kalibrerer afhænger af et par ting:
· Produktkrav : Hvis du fremstiller medicinske eller rumfartsdele, skal du kalibrere oftere . Nogle job har brug for kalibrering hver sjette måned. Hvis dine produkter ikke er så kritiske, kan du vente op til 18 måneder.
· Ovnbrug : Hvis du bruger din reflowovn hele dagen, skal du kontrollere den oftere. Hvis du bruger det mindre, kan du vente længere.
· Processtabilitet : Hvis din ovn holder indstillingerne godt, kan du vente længere. Hvis du ser store ændringer, skal du kalibrere før.
· Retningslinjer for producent : Læs altid din ovnmanual. De fleste producenter siger at kalibrere en gang om året.
· Produktionsvolumen : Hvis du laver masser af tavler, skal du kalibrere oftere. Flere tavler betyder mere slid og mere drift.
Tip: Kontroller den termiske profil hver uge. Kontroller transporthastigheden hver dag. Brug en lineal og stopur til transportøren. Dette lette trin kan stoppe store problemer.
Her er en tabel, der viser, hvad der påvirker kalibreringsfrekvens:
Faktor | Forklaring |
Temperaturkontrol | Sensorer kan ændre sig over tid. Du skal kalibrere for at holde loddepasta smeltning på det rigtige punkt. |
Luftstrøm | Fans kan bremse eller blive tilstoppet. Dette ændrer, hvordan varme bevæger sig i ovnen. |
Transporthastighed | Hvis transportøren er for hurtig eller langsom, får brædder den forkerte varme. |
Kvalitetssikring | Regelmæssig kalibrering holder plader af høj kvalitet og skærer ned på omarbejdet. |
Overholdelse | Du skal følge regler og vedtage revisioner. |
Udstyrets levetid | Kalibrering hjælper din ovn med at vare længere ved at stoppe slid. |
Økonomiske faktorer | Færre fejl og mindre omarbejdning sparer penge. |
Fremstillingsmiljø | Produkter med høj risiko har brug for mere kalibrering. |
Du skal bruge Statistical Process Control (SPC) til at se din Reflow Oven -kalibrering. SPC giver dig mulighed for at registrere temperaturprofiler med mange termoelementer. Du kan se tendenser i spidstemperatur, blødgøringstid og reflow -tid. Dette hjælper dig med at se drift og holde din proces stabil. Automatiske systemer kan kortlægge disse numre i realtid . De advarer dig, hvis der er noget galt, så du kan ordne det, før du får defekter.
Du skal kigge efter tegn på, at din reflowovn har brug for kalibrering. Her er de mest almindelige tegn:
1. du ser temperaturdrift eller ujævn varme over ± 5 ° C.
2. ovnen følger ikke den indstillede temperaturprofil.
3. Kontrolsystemet er ustabilt eller viser store ændringer.
4. gentagelighedstests giver forskellige resultater, som at ændre temperaturkurver eller loddeforbindelseskvalitet.
5. Du ser flere loddefugerdefekter eller kvalitetsproblemer under test af fuld belastning.
6. Test uden belastning og fuld belastning viser forskellige temperaturer eller varmeoverførsel.
7. Vedligeholdelseskontrol viser slidte dele eller opbygning, der skader ydeevnen.
Bemærk: Hvis du ser nogen af disse tegn, skal du planlægge Reflow Oven -kalibrering med det samme. Regelmæssig kalibrering og vedligeholdelse Hold din proces stabil og dine tavler pålidelige.
Se altid din termiske profil nøje. Hvis du ser ændringer, skal du handle hurtigt. Dette hjælper dig med at stoppe dyre defekter og holder din linje i gang godt.
Billedkilde: Pexels
Du har brug for de rigtige værktøjer til at kontrollere din reflowovns profil. En termisk profiler giver dig nøjagtige data om, hvordan din ovn opvarmer dine tavler. Industrieksperter anbefaler multikanalsprofilere som KIC X5 eller Bathrive-serien . Disse værktøjer måler temperatur på mange punkter på dit bord, hvilket giver dig et komplet billede af din SMT Refow Oven -profil. Du skal bruge profilere, der kan håndtere høj varme og gentagen brug. Fastgør termoelementer til testtavler på nøglepladser. Sørg for, at du bruger belastningsaflastning på ledningerne, så de ikke løsner sig under løbet.
Profilere hjælper dig med at spore rampehastigheder, blødgøringstider og spids temperaturer . Du kan bruge kontroldiagrammer til at få øje på tendenser eller drift i din profil. Selv lave omkostninger Dataloggers kan hjælpe, men multikanalsprofilere giver dig de bedste resultater for moderne elektronik. Kontroller altid den fysiske tilstand på dine profilplader og termoelementer for at holde dine data pålidelige.
Tip: Brug robuste profileringsværktøjer i stedet for faktiske produktionsbestyrelser. Dette beskytter dine produkter og giver dig gentagne resultater.
Tid ovenfor Reflow, også kaldet tid over Liquidus (TAL) , er en vigtig del af din profil. Du skal sørge for, at din loddepasta smelter og befugter lederne og puderne. Hvis TAL er for kort, får du svage led. Hvis det er for længe, risikerer du at skade dele. De fleste loddepastaer har brug for en TAL mellem 45 og 90 sekunder med reflowzonetemperaturer fra 230 ° C til 250 ° C.
Følg disse trin for at kontrollere din profil hver uge:
1. Vedhæft termoelementer til dit testplade ved hjælp af lodde eller epoxy.
2. Brug belastning af belastning til at holde ledninger sikre.
3. Placer termoelementer på forskellige steder og på forskellige komponenter.
4. Kør brættet gennem ovnen og registrer temperaturdataene.
5. Analyser den termiske profil for rampehastigheder, toptemperatur og TAL.
6. Sammenlign dine resultater med loddepasta og komponentspecifikationer.
7. Juster dine refow -indstillinger om nødvendigt, og gentag kontrollen.
Du skal altid verificere din SMT Reflow Oven -profil efter enhver vedligeholdelse eller opskriftsændring. Dette holder din proces stabil og dine tavler pålidelige.
Du skal kontrollere hver temperaturzone i din reflowovn for at holde din proces stabil. Start med at opsætte din termiske profiler med flere termoelementer. Placer disse sensorer på forskellige punkter på en test PCB. Dette trin hjælper dig med at se, om hver zone opvarmes som forventet. Hver zone skal matche den indstillede temperatur inden for et stramt interval, normalt ± 2 ° C. Hvis du finder en zone, der er for varm eller for kold, skal du justere varmeapparatindstillingerne. Gentag testen, indtil alle zoner når måltemperaturerne.
Du skal også se efter almindelige problemer under reflow -ovnkalibrering. Nogle gange kan du se termiske profileringsproblemer , som zoner, der ikke når den rigtige temperatur eller opvarmning for hurtigt. Disse problemer kan forårsage svage loddeforbindelser eller skadedele. For at løse dette skal du altid bruge dine profileringsværktøjer og kontrollere rampen, blødgøring og afkølingshastigheder. Finjustering af profilen i hver zone hjælper dig med at undgå defekter og holder dine tavler pålidelige.
TIP: Dokumenter dine zoneindstillinger og resultater efter hver kalibrering. Denne rekord hjælper dig med at se tendenser og løse problemer hurtigere næste gang.
Luftstrøm og transportørhastighed spiller en stor rolle i reflowkvaliteten. Ujævn luftstrøm kan forårsage varme eller kolde pletter, hvilket fører til dårlig lodning. Du skal kalibrere luftstrømmen, så varm luft bevæger sig jævnt gennem ovnen. Brug din termiske profiler igen. Fastgør termoelementer på en test PCB og kør den gennem ovnen. Se temperaturdataene i realtid. Hvis du ser store forskelle mellem sensorer, skal du justere luftstrømsventilatorerne, indtil varmen spreder sig jævnt.
Transportørhastighed styrer, hvor længe din PCB forbliver i hver zone. Hvis transportøren bevæger sig for hurtigt, når bestyrelsen muligvis ikke den rigtige temperatur. Hvis det bevæger sig for langsomt, kan dele overophedes. For at kalibrere skal du indstille transporthastigheden og køre din test PCB. Kontroller den termiske profil for at se, om brættet bruger nok tid i reflowzonen. Juster hastigheden efter behov, og gentag testen, indtil du får de rigtige resultater.
Her er en simpel trin-for-trin-proces til luftstrøm og transportkalibrering :
1. Vedhæft termoelementer til en test PCB på nøglepladser.
2. Tilslut profileren til registrering af temperaturdata.
3. Definer din måltermiske profil.
4. Kør ovnen og se temperaturaflæsningerne.
5. Juster luftstrømsventilatorerne for at fikse varme eller kolde pletter.
6. Skift transporthastighed til kontroltid i hver zone.
7. Gentag testen, indtil du ser ensartet opvarmning.
8. Undersøg loddefuger for at bekræfte gode resultater.
Fælles udfordring | Beskrivelse | Løsning |
Inkonsekvent opvarmning | Varme/kolde pletter på PCB | Juster luftstrømmen og gentag profilering |
Komponent gravstoning | Dele løfter puder | Balance luftstrøm og transportørhastighed |
Koldt loddefuger | Lodde smelter ikke fuldt ud | Langsom transportør eller øg zonetemperatur |
Annullering af defekter | Gaslommer i lodde | Finjon luftstrøm og profil |
Bemærk: Brug altid test PCB'er, der matcher dine rigtige tavler. Dette gør din kalibrering mere nøjagtig og hjælper dig med at undgå overraskelser i produktionen.
Når du har indsamlet dine kalibreringsdata, skal du analysere dem omhyggeligt. Start med at rengøre dine data. Fjern eventuelle duplikat eller dårlige aflæsninger. Dette trin sørger for, at dine resultater er pålidelige. Brug derefter din profiler -software til at plotte temperaturkurverne. Se efter tendenser, som zoner, der opvarmer for langsomt eller afkøles for hurtigt.
Du kan bruge avancerede metoder til at få endnu bedre resultater. Nogle ingeniører bruger neuro-fuzzy modeller eller fuzzy associativ hukommelse for at forudsige, hvordan ovnen vil opføre sig. Disse værktøjer hjælper dig med at kontrollere processen og træffe bedre beslutninger. Den analytiske hierarkiproces (AHP) kan hjælpe dig med at sammenligne forskellige indstillinger og vælge den bedste. Det bruger domsmatrixer og kontroller for konsistens, så du ved, at dine valg giver mening.
Dataanalyse hjælper dig også med at få øje på problemer, før de bliver værre. Ved at spore dine kalibreringsresultater over tid kan du se, om en zone begynder at drive, eller om transportøren bremser. Dette giver dig mulighed for at løse problemer tidligt og holde din reflow -proces stabil. God dataanalyse understøtter kontinuerlig forbedring og hjælper dig med at opfylde industristandarder.
Tip: Brug diagrammer og grafer til at dele dine resultater med dit team. Visuelle data gør det lettere at få øje på tendenser og forklare dine fund.
Du skal passe på din reflowovn for at holde den fungerer godt. En god vedligeholdelsesplan hjælper med at stoppe pludselige problemer og holder kalibrering ret. Her er nogle vigtige ting at gøre:
· Kalibrer temperatursensorer ofte, så ovnen opvarmes til højre.
· Kontroller og skift varmeelementer for at holde varmen jævnt.
· Rengør ovnkammeret for at stoppe støv og ujævn varme.
· Pas på kølesystemet, så dele ikke bliver for varme.
· Kalibrer temperaturprofiler ofte for god lodning.
· Lær arbejdstagerne, hvordan man bruger og plejer ovnen.
· Skriv alt vedligeholdelses- og kalibreringsarbejde.
Du skal udføre disse job efter en regelmæssig tidsplan. Nedenstående tabel viser, hvornår man skal udføre hvert job:
Vedligeholdelsesinterval | Kalibreringsopgavebeskrivelse |
Ugentlig | Kalibrer temperatursensorer med termoelementer; Fix eller skift sensorer om nødvendigt |
Månedlig | Kontroller profilnøjagtigheden ved at teste tavler med termoelementer; Fix kontrolsystem om nødvendigt |
Årlig | Foretage en fuld kalibrering af sensorer og transportørhastighed; Kontroller med specielle testværktøjer |
Tip: At holde din ovn ren og på et stabilt sted hjælper det med at fungere bedre og varer længere.
Du skal nedskrive hver gang du foretager vedligeholdelse eller kalibrering på din reflowovn. Hold logfiler med temperaturprofiler, tidsplaner og eventuelle ændringer, du foretager. Sæt kalibreringsmærker lige på ovnen, så du let kan se dem. Gem dine poster i et computersystem, der opretter forbindelse til dit kvalitetsprogram. Dette hjælper dig med at videregive revisioner og vise, at du følger reglerne.
Når du har en revision, skal du vise logfiler, termiske profiler og inspektionsnotater . Brug et specielt kalibreringsbord og gem sine data til senere. Pas på dit 'Golden ' -profilkort, så du får de samme resultater hver gang. Digitale poster gør det nemt at finde og kontrollere dine data, hvilket hjælper med at holde din proces stabil.
Bemærk: Hvis du ikke fører gode poster, kan du mislykkes revisioner, miste certificeringer og få dårlige loddeforbindelser. Hold altid dine poster aktuelle.
Du gør din SMT -proces bedre ved at kontrollere din ovn ofte. Hvis du tjekker profilen hver uge, kan du finde problemer tidligt. Dette hjælper din ovn med at fungere godt. At tage sig af din ovn og skrive ned, hvad du gør, hjælper dig med at nå dine kvalitetsmål.
· Kontrol af profilen holder ofte varmen jævn og finder problemer, før de bliver værre.
· At tage sig af din ovn og profilbestyrelse stopper dårlige data og svage led.
· At se hver profildel betyder, at du får færre fejl og gør mindre fastgørelse.
· At holde profilen stabil hjælper dine enheder med at vare længere og gør kunderne glade.
Hvis du gør disse ting hele tiden, fungerer din lodning godt, og dine produkter er altid gode.
Du skal tjekke din profil hver uge . Dette hjælper dig med at fange små ændringer, før de skaber store problemer. Ugentlig kontrol holder din lodningsproces stabil og pålidelig.
Du har brug for en termisk profiler med flere kanaler. Fastgør termoelementer til et testkort. Denne opsætning giver dig en komplet profil af din ovns temperaturzoner og hjælper dig med at få øje på enhver drift.
Dele inde i din ovn kan slides eller blive beskidt. Dette kan ændre, hvordan varme bevæger sig gennem ovnen. Regelmæssige profilchecks hjælper dig med at finde disse ændringer tidligt og holde din proces i kontrol.
Gennemgå først dine profilerdata. Juster ovnindstillingerne som zonetemperatur eller transportørhastighed. Kør en anden profilcheck. Gentag, indtil din profil matcher målet for din loddepasta og komponenter.
Nej, du skal ikke bruge den samme profil til hvert bord. Hvert bræt har forskellige dele og layouts. Du skal oprette en unik profil for hvert nyt produkt for at få de bedste resultater.
