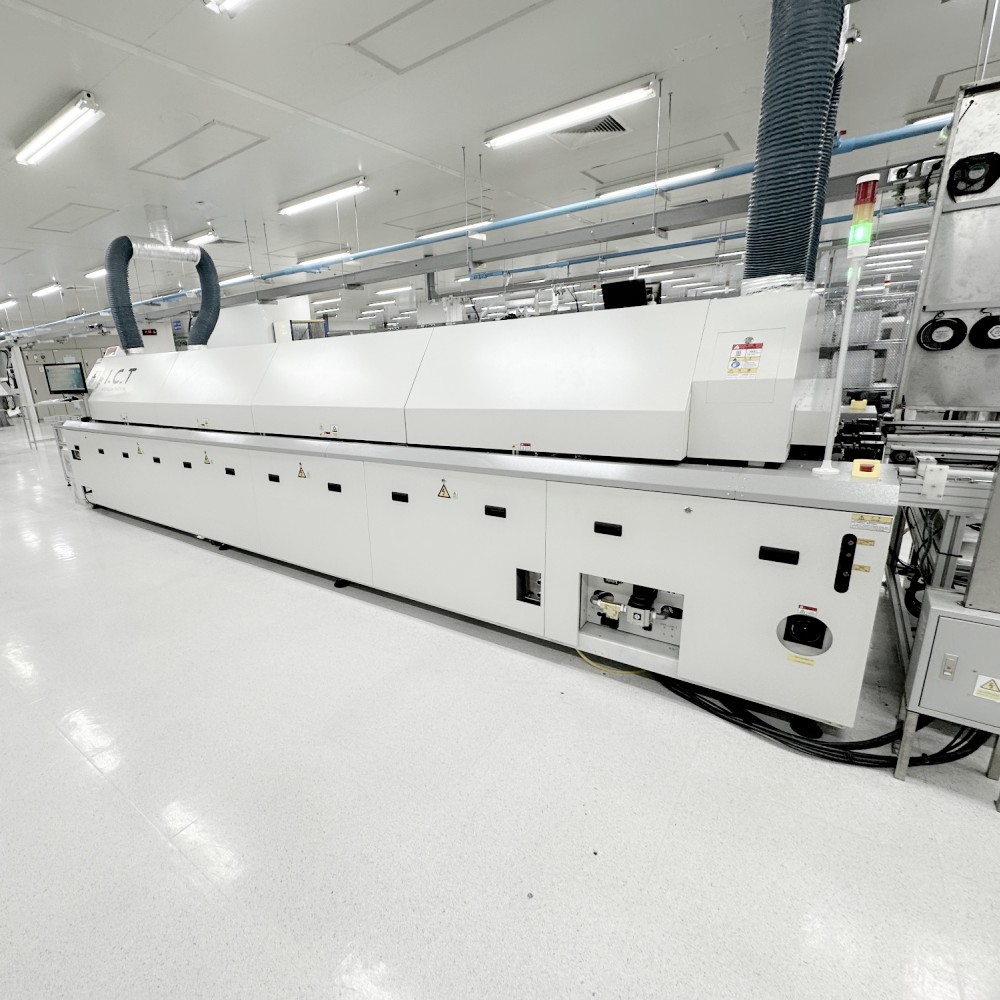

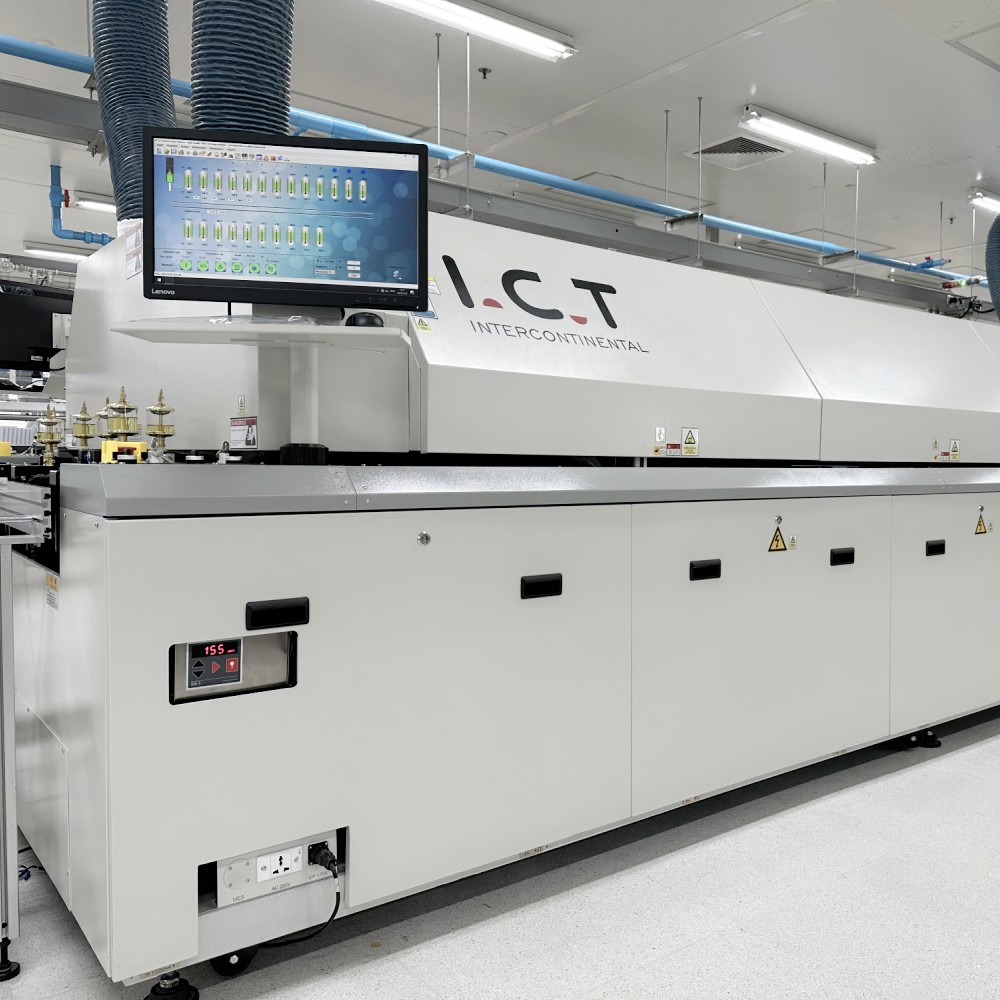

I.C.T-L24 (tilpasset)
I.C.T
Tilgængelighedsstatus: | |
---|---|
Antal: | |
Indledning
L-serien blyfri reflow-ovn I.C.T's modne produkt efter mange års markedstest.L-serien Reflow-ovn har fastholdt en større andel af markedet i mange år. Dens uovertrufne varmeydelse og temperaturstyringssystem opfylder kravene til forskellige svejseprocesser. Det er I.C.T's krystallisering af mange års teknisk forskning og udvikling.
L-serien Blyfri reflow er avancerede reflow-produkter, der er forpligtet til at holde trit med markedets efterspørgsel for at øge kundernes konkurrenceevne. Dens nye designkoncept opfylder fuldt ud behovene i stadigt mere forskelligartede processer, og i betragtning af industriens fremtidige retning, helt velegnet til kommunikation , bilelektronik, husholdningsapparater, computere og andre elektroniske forbrugerprodukter.
Feature
1.Kontrolsystem: PC + Siemens PLC kontrolsystem, nøjagtig temperaturkontrol og mere stabil, sikrer temperaturstabilitet på mere end 99,99%.
2. Varmluftsystem: førsteklasses varmemodul, det bedste temperaturzoneintervaldesign giver optimal temperaturensartethed og gentagelse. Den effektive udnyttelse og termiske kompensationseffektivitet tager mindre end 20 minutter fra temperaturkontrolnøjagtighed ± 1 ℃ omgivelsestemperatur til en temperaturstabilisering.
3.Overvågningssoftware: Windows-grænseflade, traditionel og forenklet kinesisk og engelsk online gratis switch, og administration af operatøradgangskoder, nem at betjene. Driftsregistreringer, temperaturkurvemåling og analysefunktioner, virtuel simulering, fejl selvdiagnose, procesovervågning, automatisk generering og gem proceskontroldokumenter, dynamisk visning af substrattransport.
4. Kølesystem: ny kølezone, hurtig og nem justering, når let kølekravene for forskellige skråninger.
5. Temperaturbeskyttelse: I.C.T ved hjælp af tredjeparts overtemperaturbeskyttelse, flere lags beskyttelse for at sikre sikker drift.

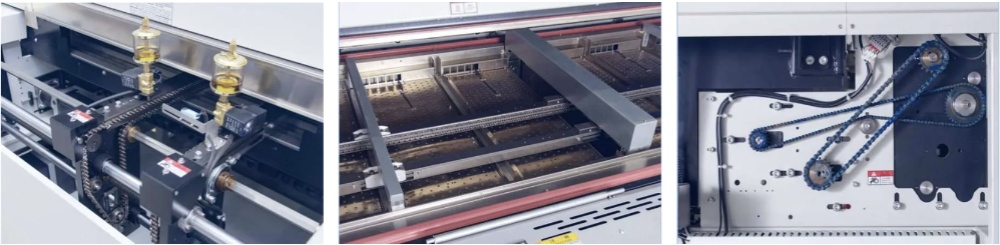

1. Transportmetoden for mesh bælte + kæde er kompatibel med de fleste PCB'er og kan opfylde flere behov;
2. Den overordnede segmenterede styreskinne og multi-cantilever struktur sikrer paralleliteten og stabiliteten af styreskinnen;
3. Højtemperaturbestandig smøreolie, standard computerstyret påfyldningscyklus, ingen manuel vedligeholdelse påkrævet;
4. Uafhængig frekvensomformer, importeret Panasonic motor, computer lukket kredsløb kontrol af transmissionshastighed, afvigelse inden for ±2%;
5. Mulighed: dobbelte skinner med uafhængig kontrol af hver skinnes hastighed;
6. Den specielle fjedertype kædespændingsanordning justerer automatisk kædestramheden for at sikre, at kæden ikke sætter sig fast;
7. Uafhængig skinnebreddejustering, valgfri central støtte.
1. Importeret højtemperaturbestandig langakset motor, med uafhængig inverterstyring af øvre og nedre temperaturzoner, der understøtter trinløs hastighedsregulering fra 0 til 3000 hastigheder;
2. Specielt fremstillet langtidsopviklingsvarmelegeme med høj termisk effektivitet og følsomhed og lille termisk inerti;
3. Accelererer luftkanalen effektivt for at give tilstrækkelig cirkulerende luftvolumen;
4. Ensretterkortet er lavet af højkvalitets importeret aluminium-zinkplade, som har termisk kompensation og termisk genvinding af PCB, høj termisk effektivitet og bedre ensartethed;
5. PID+SSR temperaturkontrolmetode, temperaturkontrolnøjagtigheden når ±1℃
6. Hver zone styres uafhængigt, og PID+SSR temperaturkontrolmetoden kan bedre opfylde forskellige temperaturkurver.
Hvis du ønsker at tilpasse 24 Zones PCB SMT Reflow Oven Machine, tak kontakt os >>
Model | L8 | L10 |
Dimension (L*B*H)mm | 500x1300x1530 | 5800x1300x1530 |
Vægt | Ca. 2100 kg | Ca. 2315 kg |
Antal varmezoner | Op8/Bund8 | Op10/Bund10 |
Længde af varmezoner | 3110 mm | 3892 mm |
Justering af skinnebredde | Manuel justering (Option: Automatisk) | |
Udstødningsvolumen | 10M3/min*2 Udstødninger | |
Kontrolsystem | PLC+computer | |
Temperaturkontrolmetode | PID + SSR | |
Transmissionsagent | Kæde + Mesh | |
Elektrisk forsyning påkrævet | 5-ledersystem 3P, N, PE 380 VAC ± 5%, 50 Hz. Andre spændinger på forespørgsel | |
Strøm til opvarmning | 64KW | 80KW |
Strømforbrug | 10KW | 12KW |
Opvarmningstid | Ca. 25 minutter | |
Temp. Indstillingsområde | Rumtemp.-- 300°C | |
Transportør højde | 900+/-20 mm | |
Transportbånds hastighedsområde | 300~2000 mm/mi | |
Fast jernbaneside | Fast foran (Option: Fast foran) | |
Afkølingsmetode | Tvungen luftmotor og blæser (standard) |
* I.C.T bliver ved med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan blive opdateret uden særlig varsel.
Indledning
L-serien blyfri reflow-ovn I.C.T's modne produkt efter mange års markedstest.L-serien Reflow-ovn har fastholdt en større andel af markedet i mange år. Dens uovertrufne varmeydelse og temperaturstyringssystem opfylder kravene til forskellige svejseprocesser. Det er I.C.T's krystallisering af mange års teknisk forskning og udvikling.
L-serien Blyfri reflow er avancerede reflow-produkter, der er forpligtet til at holde trit med markedets efterspørgsel for at øge kundernes konkurrenceevne. Dens nye designkoncept opfylder fuldt ud behovene i stadigt mere forskelligartede processer, og i betragtning af industriens fremtidige retning, helt velegnet til kommunikation , bilelektronik, husholdningsapparater, computere og andre elektroniske forbrugerprodukter.
Feature
1.Kontrolsystem: PC + Siemens PLC kontrolsystem, nøjagtig temperaturkontrol og mere stabil, sikrer temperaturstabilitet på mere end 99,99%.
2. Varmluftsystem: førsteklasses varmemodul, det bedste temperaturzoneintervaldesign giver optimal temperaturensartethed og gentagelse. Den effektive udnyttelse og termiske kompensationseffektivitet tager mindre end 20 minutter fra temperaturkontrolnøjagtighed ± 1 ℃ omgivelsestemperatur til en temperaturstabilisering.
3.Overvågningssoftware: Windows-grænseflade, traditionel og forenklet kinesisk og engelsk online gratis switch, og administration af operatøradgangskoder, nem at betjene. Driftsregistreringer, temperaturkurvemåling og analysefunktioner, virtuel simulering, fejl selvdiagnose, procesovervågning, automatisk generering og gem proceskontroldokumenter, dynamisk visning af substrattransport.
4. Kølesystem: ny kølezone, hurtig og nem justering, når let kølekravene for forskellige skråninger.
5. Temperaturbeskyttelse: I.C.T ved hjælp af tredjeparts overtemperaturbeskyttelse, flere lags beskyttelse for at sikre sikker drift.
1. Transportmetoden for mesh bælte + kæde er kompatibel med de fleste PCB'er og kan opfylde flere behov;
2. Den overordnede segmenterede styreskinne og multi-cantilever struktur sikrer paralleliteten og stabiliteten af styreskinnen;
3. Højtemperaturbestandig smøreolie, standard computerstyret påfyldningscyklus, ingen manuel vedligeholdelse påkrævet;
4. Uafhængig frekvensomformer, importeret Panasonic motor, computer lukket kredsløb kontrol af transmissionshastighed, afvigelse inden for ±2%;
5. Mulighed: dobbelte skinner med uafhængig kontrol af hver skinnes hastighed;
6. Den specielle fjedertype kædespændingsanordning justerer automatisk kædestramheden for at sikre, at kæden ikke sætter sig fast;
7. Uafhængig skinnebreddejustering, valgfri central støtte.
1. Importeret højtemperaturbestandig langakset motor, med uafhængig inverterstyring af øvre og nedre temperaturzoner, der understøtter trinløs hastighedsregulering fra 0 til 3000 hastigheder;
2. Specielt fremstillet langtidsopviklingsvarmelegeme med høj termisk effektivitet og følsomhed og lille termisk inerti;
3. Accelererer luftkanalen effektivt for at give tilstrækkelig cirkulerende luftvolumen;
4. Ensretterkortet er lavet af højkvalitets importeret aluminium-zinkplade, som har termisk kompensation og termisk genvinding af PCB, høj termisk effektivitet og bedre ensartethed;
5. PID+SSR temperaturkontrolmetode, temperaturkontrolnøjagtigheden når ±1℃
6. Hver zone styres uafhængigt, og PID+SSR temperaturkontrolmetoden kan bedre opfylde forskellige temperaturkurver.
Hvis du ønsker at tilpasse 24 Zones PCB SMT Reflow Oven Machine, tak kontakt os >>
Model | L8 | L10 |
Dimension (L*B*H)mm | 500x1300x1530 | 5800x1300x1530 |
Vægt | Ca. 2100 kg | Ca. 2315 kg |
Antal varmezoner | Op8/Bund8 | Op10/Bund10 |
Længde af varmezoner | 3110 mm | 3892 mm |
Justering af skinnebredde | Manuel justering (Option: Automatisk) | |
Udstødningsvolumen | 10M3/min*2 Udstødninger | |
Kontrolsystem | PLC+computer | |
Temperaturkontrolmetode | PID + SSR | |
Transmissionsagent | Kæde + Mesh | |
Elektrisk forsyning påkrævet | 5-ledersystem 3P, N, PE 380 VAC ± 5%, 50 Hz. Andre spændinger på forespørgsel | |
Strøm til opvarmning | 64KW | 80KW |
Strømforbrug | 10KW | 12KW |
Opvarmningstid | Ca. 25 minutter | |
Temp. Indstillingsområde | Rumtemp.-- 300°C | |
Transportør højde | 900+/-20 mm | |
Transportbånds hastighedsområde | 300~2000 mm/mi | |
Fast jernbaneside | Fast foran (Option: Fast foran) | |
Afkølingsmetode | Tvungen luftmotor og blæser (standard) |
* I.C.T bliver ved med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan blive opdateret uden særlig varsel.
Ofte stillede spørgsmål:
Q: Hvorfor kaldes det reflow?
EN: Udtrykket 'reflow' i SMT (Surface Mount Technology) refererer til processen med at smelte loddepasta under lodning.Denne kontrollerede smeltning og genstørkning af loddemetal skaber sikre forbindelser mellem komponenter og PCB'er.
Q: Hvad er komponenterne i en reflow-ovn?
EN: En reflowovn i SMT omfatter typisk varmeelementer, et transportørsystem, termiske zoner, temperaturregulatorer, fluxstyring og udstødningssystemer.Disse komponenter arbejder sammen for at sikre præcis lodning under PCB-samling.
Q: Hvor mange gange kan du reflow lodde?
EN: For at opretholde den højeste loddeforbindelsesintegritet og overordnede pålidelighed i SMT anbefales det generelt at begrænse reflowlodning på et printkort (PCB) til en eller højst to gange.Hyppige reflows kan udsætte komponenter for termisk stress.
Q: Hvilken temperatur er reflow lodning?
EN: Temperaturen, der bruges til reflow-lodning i SMT, varierer baseret på den specifikke loddepasta, der anvendes.Temperaturerne varierer typisk fra ca. 200°C til 250°C (392°F til 482°F).Disse temperaturer kontrolleres omhyggeligt for at sikre korrekt loddeforbindelsesdannelse under reflow-processen.
Ofte stillede spørgsmål:
Q: Hvorfor kaldes det reflow?
EN: Udtrykket 'reflow' i SMT (Surface Mount Technology) refererer til processen med at smelte loddepasta under lodning.Denne kontrollerede smeltning og genstørkning af loddemetal skaber sikre forbindelser mellem komponenter og PCB'er.
Q: Hvad er komponenterne i en reflow-ovn?
EN: En reflowovn i SMT omfatter typisk varmeelementer, et transportørsystem, termiske zoner, temperaturregulatorer, fluxstyring og udstødningssystemer.Disse komponenter arbejder sammen for at sikre præcis lodning under PCB-samling.
Q: Hvor mange gange kan du reflow lodde?
EN: For at opretholde den højeste loddeforbindelsesintegritet og overordnede pålidelighed i SMT anbefales det generelt at begrænse reflowlodning på et printkort (PCB) til en eller højst to gange.Hyppige reflows kan udsætte komponenter for termisk stress.
Q: Hvilken temperatur er reflow lodning?
EN: Temperaturen, der bruges til reflow-lodning i SMT, varierer baseret på den specifikke loddepasta, der anvendes.Temperaturerne varierer typisk fra ca. 200°C til 250°C (392°F til 482°F).Disse temperaturer kontrolleres omhyggeligt for at sikre korrekt loddeforbindelsesdannelse under reflow-processen.
