I moderne SMT-fremstilling opstår de fleste kvalitetsproblemer ikke ved komponentplacering eller reflow. De begynder meget tidligere - ved loddepasta-udskrivningsstadiet. Loddepasta-inspektionsfejl er ofte de første synlige signaler om, at en SMT-proces er ved at være ude af kontrol, selv når downstream-processer stadig virker stabile.
Loddepastainspektion (SPI) spiller en unik rolle i SMT-linjer , fordi det er den tidligste fuldt kvantitative kvalitetsport. I modsætning til AOI eller funktionel test, som opdager defekter, efter at værdien allerede er tilføjet til kortet, vurderer SPI, om fundamentet for montageprocessen er korrekt, før komponenterne placeres. Når loddepastainspektionsfejl ignoreres eller fejlfortolkes, oplever producenterne ofte en kaskade af downstream-problemer såsom gravsten, utilstrækkelige loddesamlinger, loddebrodannelse og BGA-hulrum.
Ved højpålidelig elektronikfremstilling behandles SPI ikke længere som et simpelt inspektionstrin. Bil-, industri- og EMS-producenter bruger i stigende grad loddepastainspektionsfejl som førende indikatorer for ydeevne i stedet for at vente på fejl ved AOI eller funktionstest. Dette skift afspejler et bredere træk mod datadrevet SMT-processtyring.
For fuldt ud at forstå, hvorfor loddepastainspektionsfejl opstår – og hvorfor de er så kritiske – er det vigtigt først at forstå, hvordan loddepastainspektionsmaskiner fungerer på tværs af moderne SMT-produktionslinjer. En klar forståelse af SPI-principper, målelogik og systemintegration hjælper med at forklare, hvorfor mange defekter opstår på udskrivningsstadiet snarere end senere i processen.
Denne artikel fokuserer på de mest almindelige loddepasta-inspektionsfejl i SMT, forklarer deres grundlæggende årsager og - vigtigst af alt - giver praktiske metoder til at rette dem i rigtige produktionsmiljøer.

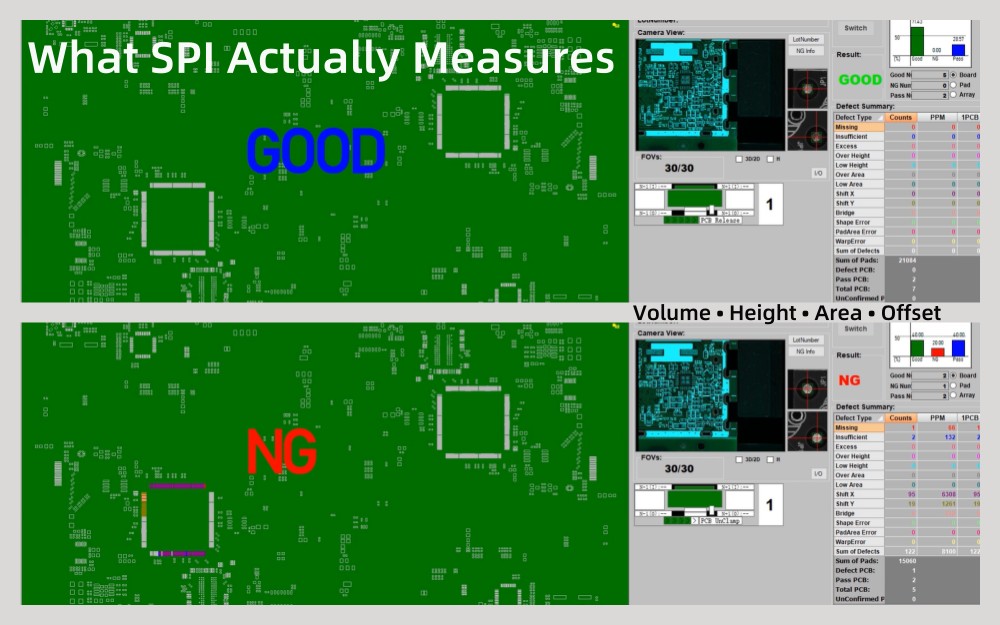

Defekter ved inspektion af loddepasta henviser til afvigelser, der er opdaget under SPI-måling, og som indikerer forkert aflejring af loddepasta på PCB-puder. Disse afvigelser er ikke begrænset til åbenlyse udskrivningsfejl. I praksis falder mange SPI-defekter inden for tolerancegrænserne, men udgør stadig en alvorlig risiko for langsigtet udbytte og pålidelighed.
Typiske SPI-parametre omfatter loddepastavolumen, højde, areal, offset og formkonsistens. En defekt kan blive markeret, når nogen af disse parametre afviger fra den forventede basislinje eller viser unormal variation på tværs af flere tavler. Det er vigtigt, at SPI-defekter skal ses som procesindikatorer snarere end blot beståede eller ikke-beståede resultater.
For eksempel kan en gradvis reduktion i pastavolumen på tværs af en produktionskørsel muligvis ikke umiddelbart udløse NG-alarmer. Det signalerer dog ofte stenciltilstopning, nedbrydning af loddepasta eller ustabile udskrivningsparametre. At behandle SPI som et statistisk og trendbaseret værktøj er afgørende for effektiv fejlkontrol.
Loddepasta-udskrivningsprocessen bestemmer mængden og geometrien af loddemetal, der er tilgængeligt for hver samling. Når først komponenter er placeret og genflowet, bliver det umuligt at tilføje lodde, hvor det mangler, eller fjerne lodde, hvor det er for stort uden omarbejde.
Som følge heraf er SPI-defekter blandt de tidligste og mest nøjagtige indikatorer for udbyttetab. Utilstrækkelig loddepasta fører til svage samlinger eller åbner, overdreven pasta øger risikoen for brodannelse, og pastaforskydning forårsager ikke-våde eller hoved-i-pude-defekter - især på fine-pitch og BGA-pakker.
Fra både kvalitets- og omkostningsperspektiver er det langt mere effektivt at rette problemer på SPI-stadiet end at rette defekter efter reflow. En enkelt SPI-drevet justering kan forhindre snesevis af nedstrømsdefekter.

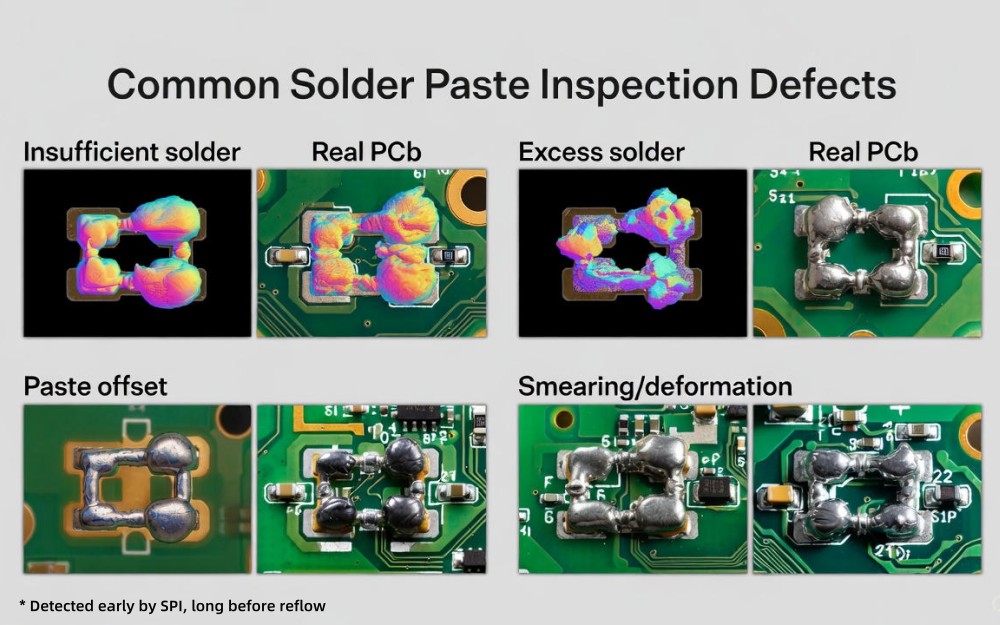

Dette afsnit skitserer de hyppigst forekommende loddepasta-inspektionsfejl med fokus på, hvordan de optræder i SPI-data, hvorfor de opstår, og hvilke risici de medfører.
Utilstrækkelig loddepasta er en af de mest almindelige og mest kritiske SPI-defekter. I SPI-systemer fremstår det typisk som lavt volumen, reduceret højde eller ufuldstændig blændefyldning.
Almindelige årsager omfatter ukorrekt stenciltykkelse, tilstoppede eller slidte åbninger, utilstrækkeligt gummiskrabertryk og forringet loddepastaaktivitet. Miljøfaktorer såsom lav luftfugtighed eller ukorrekte opbevaringsforhold for pasta kan forværre problemet yderligere.
Fra et SPI-perspektiv præsenterer utilstrækkelig pasta sig ofte som en konsekvent nedadgående tendens snarere end tilfældige fejl. Når det efterlades ukorrigeret, fører det direkte til åbne samlinger, svage loddeforbindelser og funktionelle testfejl.
Overskydende loddepasta kan virke mindre risikabelt end utilstrækkelig pasta, men det resulterer ofte i mere alvorlige defekter. SPI identificerer overskydende pasta gennem øgede volumen- og højdemålinger, nogle gange ledsaget af forvrængede pastaformer.
Overskydende loddepasta er almindeligvis forårsaget af overdimensionerede stencilåbninger, for stort gummiskrabertryk eller pastanedgang. I design med høj densitet kan selv mindre volumenoverskud øge risikoen for loddebrodannelse betydeligt under reflow.
SPI-data gør det muligt for ingeniører at skelne mellem lokaliseret overskud forårsaget af blændedesign og systemisk overskud forårsaget af udskrivningsparametre - noget, som visuel inspektion alene ikke kan opnå pålideligt.
Loddepasta offset opstår, når pastaaflejringer er forkert justeret i forhold til PCB-puder. SPI-systemer detekterer denne defekt gennem XY offset-analyse og tyngdepunktsafvigelsesmålinger.
Typiske årsager omfatter unøjagtig kortjustering, stencilskift, ustabil fastspænding eller PCB-forvridning. I fine-pitch og mikro-BGA-applikationer kan selv små forskydninger resultere i ujævn loddesammenfald eller utilstrækkelig befugtning.
SPI er særligt værdifuld her, fordi den kan skelne ægte fejljustering fra visuelle illusioner, der kan forekomme acceptable for operatører på butiksgulvet.
Udtværings- og formdeformationsfejl undervurderes ofte, fordi de ikke altid udløser volumenbaserede alarmer. SPI-systemer registrerer disse problemer ved at analysere pastageometri, kantdefinition og højdefordeling.
Almindelige årsager omfatter forkert gummiskrabervinkel, for høj udskrivningshastighed, dårlig pastareologi eller forurenede stencils. Disse defekter resulterer ofte i inkonsekvent loddebefugtning og uforudsigelig loddespredning under reflow.
Mange loddepasta-inspektionsfejl er svære at bedømme efter øjet. En aflejring kan virke visuelt acceptabel, men alligevel falde uden for stabile procesgrænser, når den måles kvantitativt.
Dette er grunden til, at SPI-alarmer nogle gange afvises som 'for følsomme'. I virkeligheden opdager SPI ikke defekter tidligere, fordi det er strengere - det registrerer dem tidligere, fordi det måler, hvad det menneskelige øje ikke kan. At forstå denne forskel er afgørende for effektiv SPI-adoption.
Stencildesign har en direkte og målbar indflydelse på loddepastaoverførselseffektiviteten. Blændestørrelse, form, vægfinish og arealforhold påvirker alle, hvor konsekvent pasta frigives.
Dårligt stencildesign resulterer ofte i systematiske SPI-defekter såsom lavt volumen eller stor variation på tværs af puder. SPI-data giver objektiv feedback, der hjælper ingeniører med at validere stencildesign, før defekter forplanter sig til masseproduktion.
Loddepastaegenskaber såsom viskositet, metalindhold og fluxaktivitet spiller en stor rolle for udskrivningsydelsen. Forkert opbevaringstemperatur, utilstrækkelig opvarmningstid eller for lang åben tid fører ofte til SPI-defekter.
Materialerelaterede problemer optræder ofte i SPI som øget variation snarere end pludselige fejl. Uden SPI-tendensanalyse bliver disse problemer ofte fejldiagnosticeret som udstyrsproblemer.
Nøgleudskrivningsparametre omfatter gummiskrabertryk, udskrivningshastighed, separationshastighed og snap-off-afstand. Hver parameter påvirker pastaaflejringen forskelligt.
SPI gør det muligt for ingeniører at optimere disse parametre baseret på kvantitative data snarere end trial-and-error. Når justeringer styres af SPI-tendenser, falder antallet af defekter betydeligt, og processtabiliteten forbedres.

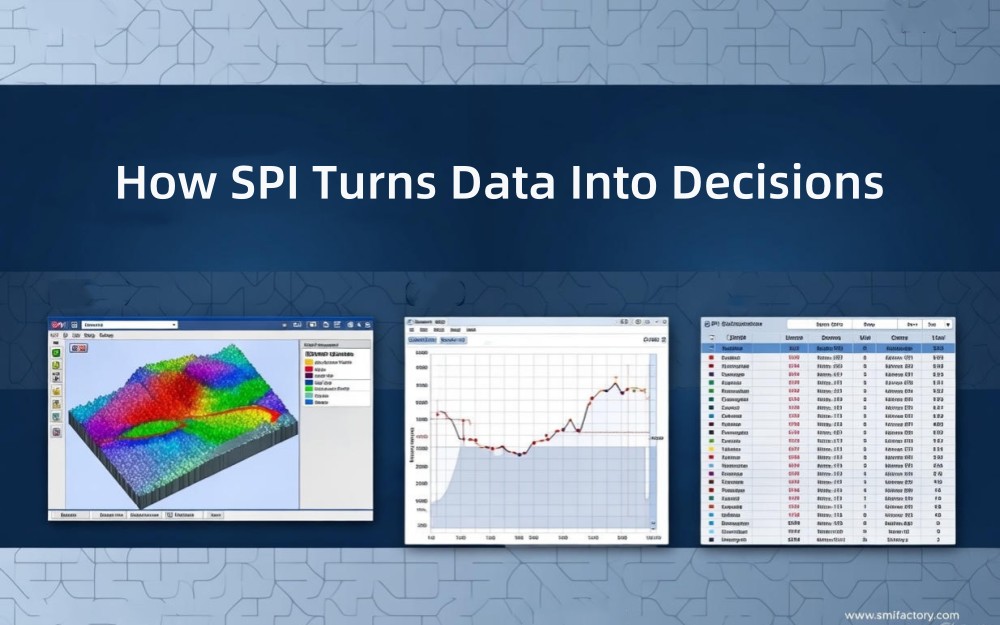

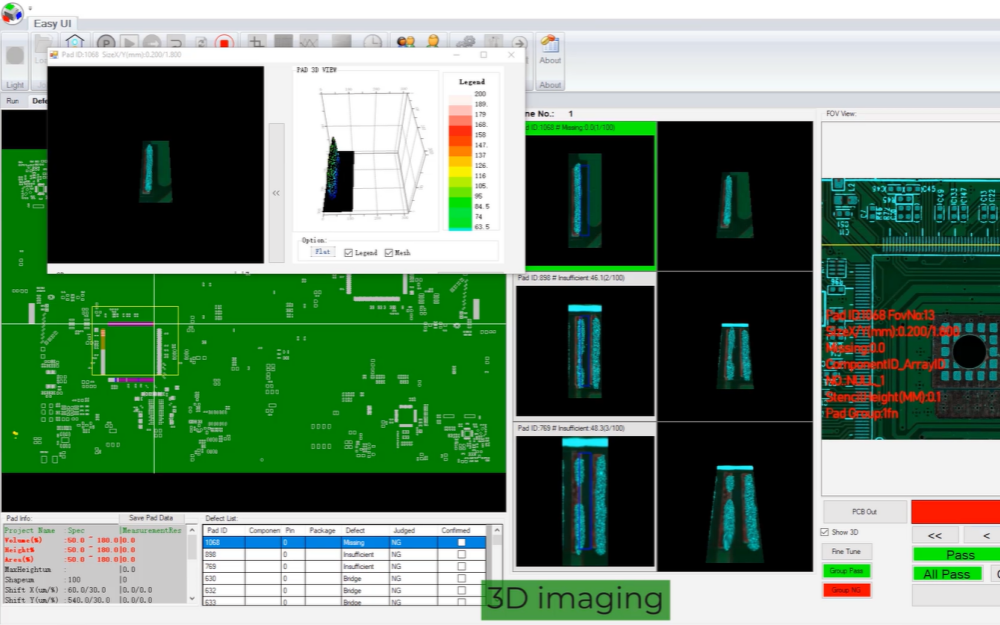

Moderne SPI-systemer bruger 3D-måleteknologi til at evaluere volumen, højde og areal af loddepasta. Volumen er typisk den mest kritiske metrik, fordi den korrelerer direkte med loddeforbindelsesdannelse.
Højde- og arealmålinger giver yderligere indsigt i pastafordeling og formkonsistens. Tilsammen danner disse målinger et komplet billede af pastakvalitet, som ikke kan opnås gennem 2D-inspektion.
Ikke alle SPI-alarmer repræsenterer et sandt procesproblem. Falske opkald skyldes ofte forkert baseline-opsætning, inkonsistente referencetavler eller toleranceindstillinger, der er for aggressive for den faktiske proceskapacitet.
Forståelse af SPI-inspektionsprocessen i SMT-linjer er afgørende for at skelne reelle defekter fra målestøj. Et struktureret SPI-setup – der dækker validering af gyldne tavler, basislinjedefinition og SPC-baseret trendovervågning – sikrer, at SPI fungerer som et pålideligt processtyringsværktøj frem for en kilde til unødvendige alarmer.
En almindelig fejl er at behandle SPI som et defektjagtsystem i stedet for en baseline-bygningsmekanisme. Stabile SMT-linjer er ikke defineret af fraværet af alarmer, men af konsistente datafordelinger og forudsigelig procesadfærd.

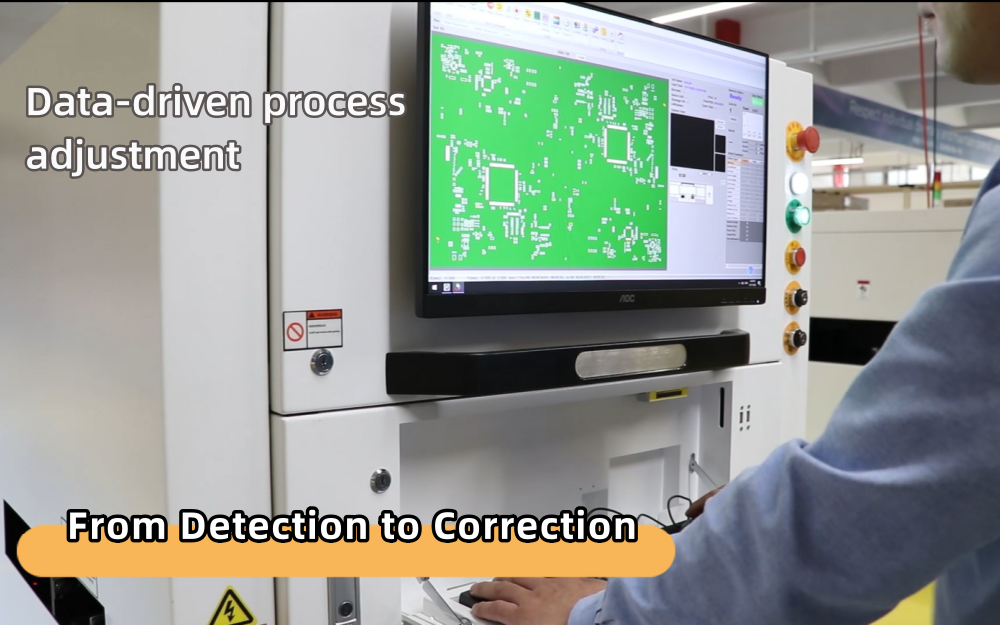

Korrigering af SPI-defekter begynder med kontrollerede, datadrevne procesjusteringer. Ændringer i gummiskraberens tryk, udskrivningshastighed eller separationsparametre bør styres af SPI-tendenser snarere end isolerede alarmer.
Inkrementelle justeringer efterfulgt af øjeblikkelig SPI-verifikation giver ingeniører mulighed for at bekræfte forbedringer, før defekter breder sig nedstrøms.
Udstyrsstabilitet er afgørende for nøjagtige SPI-resultater. Printerjusteringsnøjagtighed, gentagelighed af stencilmontering og SPI-kalibrering påvirker alle inspektionspålidelighed.
Regelmæssig kalibrering og forebyggende vedligeholdelse sikrer, at SPI-data afspejler sande procesforhold frem for udstyrsdrift.
Forebyggende strategier omfatter rutinemæssig stencilrensning, kontrolleret håndtering af loddepasta og kontinuerlig SPI-trendovervågning. Når SPI integreres i planlægningen af forebyggende vedligeholdelse, falder tilbagefald af defekter betydeligt.
SPI-data kan korreleres med AOI- og røntgenresultater for at etablere prædiktive kvalitetsmodeller. For eksempel korrelerer konsekvent lavt pastavolumen på BGA-puder ofte med tømning eller hoved-i-pude-defekter, der detekteres efter reflow.
I avancerede SMT-linjer bruges SPI-feedback til at udløse korrigerende handlinger eller forebyggende vedligeholdelse, før defekter opstår nedstrøms. Denne lukkede kredsløbstilgang transformerer SPI fra et passivt inspektionsværktøj til et aktivt proceskontrolsystem.
På tværs af flere SMT-produktionsmiljøer har producenter opnået målbare udbytteforbedringer ved at omstrukturere deres SPI-strategi. Ved at optimere SPI-placering, finpudse parametre og træne operatører til at fortolke data korrekt, blev fejlraten reduceret uden at øge inspektionstiden.
Disse cases viser, at SPI-effektiviteten afhænger mere af systemintegration og procesforståelse end af individuelle maskinspecifikationer.

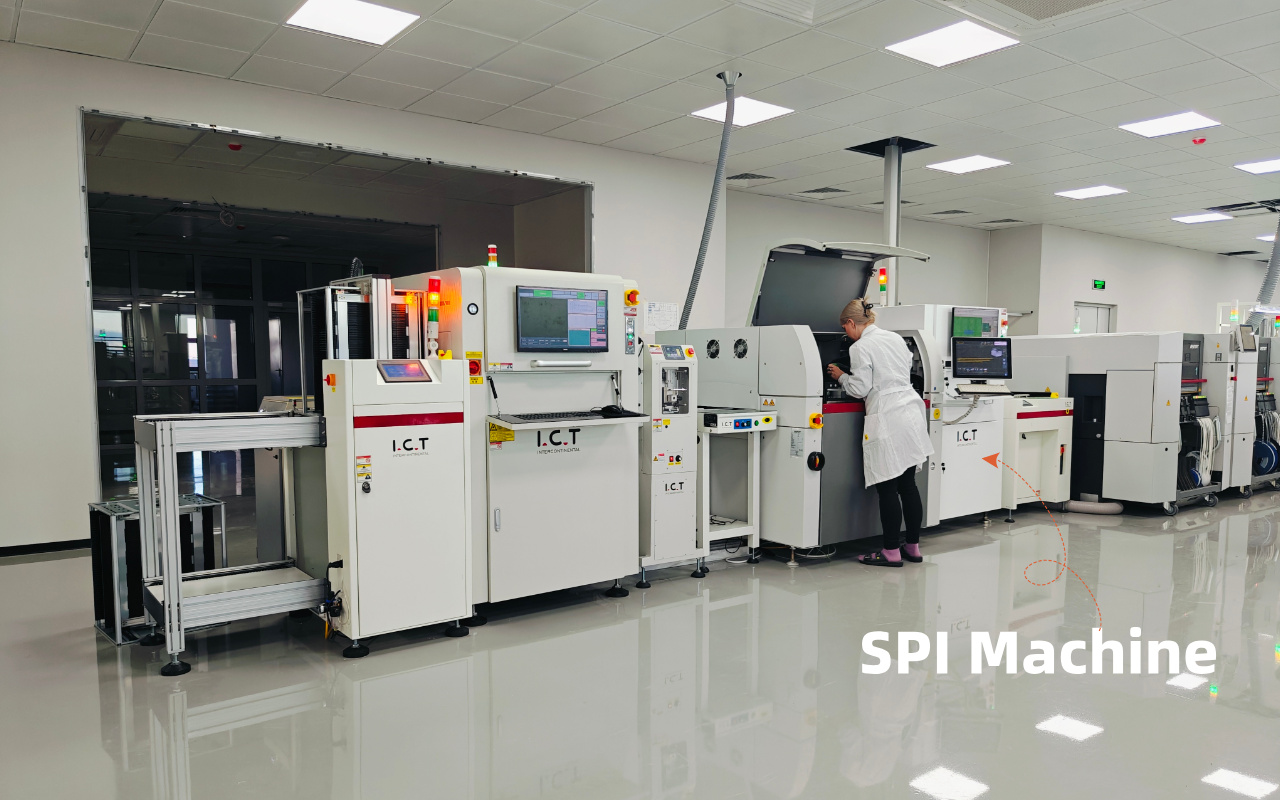

Placeringen af SPI inden for SMT-linjen bestemmer, hvilke defekter der kan opdages tidligt og korrigeres effektivt. Korrekt SPI-placering minimerer efterarbejde og forbedrer den overordnede processtabilitet.
Højmix, lavvolumenproduktion kræver fleksibel SPI-programmering, mens højvolumen- og automotive linjer prioriterer stabilitet og datakonsistens. Valg af SPI-kapacitet baseret på produktionskrav er afgørende for langsigtet succes.
Kontrol af loddepastainspektionsdefekter handler ikke om at tilføje flere inspektionstrin – det handler om at designe SMT-linjen, så defekter forhindres, opdages tidligt og korrigeres systematisk.
IKT nærmer sig SPI fra et komplet SMT-linjeperspektiv i stedet for at behandle det som en selvstændig maskine. Under SMT-linjeplanlægning evaluerer ICT produkttype, komponentdensitet, produktionsvolumen og kvalitetsmål for at bestemme, hvordan SPI skal interagere med printere, placeringsmaskiner og downstream-inspektionssystemer.
Ud over valg af udstyr, understøtter ICT kunder med procesopsætning, SPI-parameterdefinition og operatørtræning. Dette sikrer, at SPI-data fortolkes korrekt og bruges til procesoptimering i stedet for at generere unødvendige falske opkald.
Ved at hjælpe producenter med at behandle SPI som et beslutningsværktøj frem for en simpel inspektionsport, sætter ICT kunderne i stand til at omdanne loddepastainspektionsfejl til handlingsdygtige indsigter, der forbedrer den overordnede SMT-linjestabilitet.
Loddepastainspektionsfejl er ikke blot inspektionsresultater - de er tidlige advarsler om procesustabilitet. Når det forstås og styres korrekt, bliver SPI et af de mest kraftfulde værktøjer til at forbedre udbytte og pålidelighed i SMT-fremstilling.
Ved at fokusere på de grundlæggende årsager, udnytte SPI-feedback og integrere inspektion i en kvalitetsstrategi med lukket sløjfe, kan producenterne gå fra reaktiv fejlkorrektion til proaktiv proceskontrol. For producenter, der søger stabil og skalerbar SMT-produktion, er kontrol af loddepastainspektionsfejl et af de mest effektive udgangspunkter.
1. Hvad er den mest almindelige loddepasta-inspektionsfejl?
Utilstrækkelig loddepasta er den hyppigst observerede SPI-defekt og en førende årsag til åbne loddesamlinger.
2. Kan SPI helt fjerne loddefejl?
SPI kan ikke eliminere defekter alene, men det reducerer defektraten markant, når det bruges som en del af en lukket kredsløbsproces.
3. Hvor ofte skal SPI-parametre revideres?
SPI-parametre bør gennemgås, når materialer, design eller miljøforhold ændres.
4. Er SPI nødvendig for lav-volumen SMT produktion?
Ja. Selv i lavvolumenproduktion giver SPI værdifuld indsigt i processtabilitet og hjælper med at forhindre dyrt omarbejde.
