Mange SMT-linjer begynder at kæmpe ikke på grund af dårlig udstyrskvalitet, men fordi layoutbeslutningen var fundamentalt forkert fra dag ét. Problemer opstår ofte gradvist: tilføjelse af en enkelt AOI eller røntgen fremtvinger dages nedetid, buffere ender med at være underdimensionerede eller dårligt placeret, og den samlede gennemstrømning falder over tid – selvom hver maskine fortsætter med at yde inden for specifikationerne. Disse problemer er sjældent tilfældige. De er strukturelle konsekvenser af, hvordan linjen oprindeligt blev konfigureret.
At vælge mellem et inline og et modulært SMT linjelayout er derfor ikke et spørgsmål om gulvpladseffektivitet. Det er en langsigtet produktionsstrategi, der direkte påvirker materialeflowstabilitet, overgangsfleksibilitet, systemets modstandsdygtighed og de sande omkostninger ved fremtidig udvidelse.
Det, der gør layoutbeslutninger særligt farlige, er, at deres begrænsninger ofte er usynlige i begyndelsen. Under den første ramp-up kan både inline og modulære linjer se ud til at køre glat. De reelle forskelle dukker først op senere - når produktionsvolumen stiger, produktmix ændres eller yderligere inspektionstrin bliver nødvendige. På det tidspunkt, hvor disse begrænsninger er indlysende, kræver korrigering af dem normalt betydelig omarbejdelse, nedetid eller kapitalgeninvestering.
For at forstå, hvorfor så mange SMT-linjer bliver begrænset tidligt i deres livscyklus, er det vigtigt først at undersøge, hvordan layoutvalg kan låse strukturelle begrænsninger i en produktionslinje fra den allerførste dag.

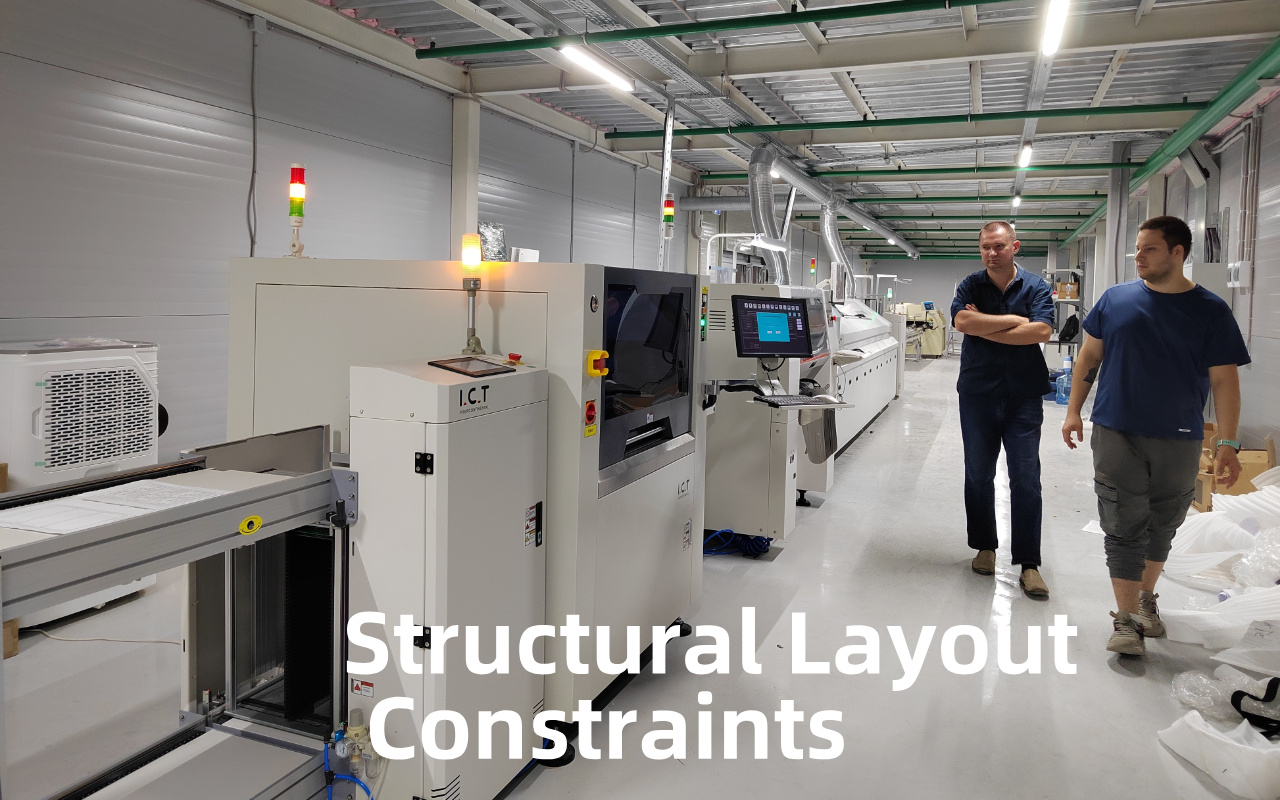

Mange fabrikker indser først for sent, at deres SMT-linje var begrænset fra begyndelsen. Selv når udstyret med hurtige, pålidelige placeringsplatforme såsom JUKI eller Hanwha , kan den overordnede linjeydelse stadig forringes måned efter måned. Gennemstrømningen falder langsomt, små justeringer bliver til store forstyrrelser, og hver forbedring synes sværere end forventet.
Disse problemer er sjældent forårsaget af maskinens kapacitet. De er resultatet af layout-beslutninger, der er truffet tidligt i projektet – beslutninger, der stille og roligt låser strukturelle begrænsninger fast i linjen og bliver stadig dyrere at rette over tid.
I den tidlige fase ser alt ud til at køre glat. Cyklustider overholdes, buffere forbliver for det meste tomme, og linjen ser afbalanceret ud. Med tiden ændrer virkeligheden sig dog. Produktsortimentet øges, mængderne svinger, og skift bliver hyppigere.
Ventetiden begynder at akkumulere mellem processerne. Nogle maskiner begynder at blokere, mens andre står stille. Den oprindelige linjebalance nedbrydes gradvist, ikke fordi individuelle maskiner mister ydeevne, men fordi layoutet ikke kan absorbere variation. Som et resultat falder den samlede produktion, selvom hver maskine stadig fungerer inden for specifikationerne.
Efterhånden som kvalitetskravene stiger, bliver yderligere inspektion såsom AOI inspektionsmaskine uundgåelig. I mange inline-layouts kræver tilføjelse af et enkelt inspektionstrin skæring af transportbånd, forskydning af flere maskiner og genbalancering af hele flowet.
Hvad der virker som en mindre opgradering, kan blive til dage – eller endda uger – med produktionsnedetid. Derimod er modulære layouts designet til at isolere sektioner af linjen. Inspektionsenheder kan ofte indsættes eller flyttes med minimal påvirkning, hvilket reducerer forstyrrelser til timer i stedet for dage.
Denne forskel bliver kritisk, når linjen allerede er kommet i stabil produktion. Når dine samlinger bevæger sig mod pakker med højere tæthed eller skjulte ledkomponenter, bliver røntgen ofte et praktisk krav snarere end et 'nice-to-have.' Hvis du vil forstå, hvornår og hvorfor røntgeninspektion i PCBA typisk introduceres - og hvad det betyder for linjeintegration - kan dette guide dig til, hvordan du planlægger plads og modulære forbindelsespunkter tidligt.
Buffere er beregnet til at absorbere korte stop og forhindre forstyrrelser i at forplante sig gennem hele linjen. I praksis lider mange SMT-linjer, fordi buffere var underdimensionerede eller placeret uden en klar strategi.
Når en enkelt maskine stopper, bakkes materialet hurtigt op, blokerer opstrøms processer og sulter nedstrøms stationer. Små, hyppige afbrydelser akkumuleres til betydelige outputtab. Effektiv layoutplanlægning definerer bufferlængde og placering tidligt, baseret på procesadfærd frem for tilgængelig gulvplads, for at forhindre disse tilbagevendende mikrostop.
SMT linjelayout bliver ofte behandlet som en pladsplanlægningsøvelse - hvordan man tilpasser maskiner i det tilgængelige område. I virkeligheden definerer layoutbeslutninger, hvordan hele produktionssystemet opfører sig over dets levetid. De bestemmer, hvor jævnt materialer flyder, hvor hurtigt produkter kan ændres, og hvor dyre fremtidige modifikationer bliver. Et dårligt layout fejler sjældent med det samme; i stedet skaber det strukturelle flaskehalse, der stille og roligt reducerer effektiviteten år efter år.
Layoutbeslutninger giver kun mening, når du er klar over hele omfanget af det system, du designer – fra udskrivning og placering til reflow, inspektion, håndtering og sporbarhed. Hvis du vil have en hurtig genopfriskning af, hvad en SMT-linje inkluderer , og hvordan hvert procestrin påvirker downstream-stabiliteten, kan det hjælpe dig med at evaluere inline vs modulære valg med en mere komplet systemvisning.
Når først en linje er installeret og kører, er disse begrænsninger svære at fjerne uden større afbrydelser. Derfor bør layoutvalg vurderes som en langsigtet produktionsstrategi snarere end en kortsigtet installationsopgave.
I et veldesignet layout bevæger PCB'er sig gennem linjen i et konstant tempo med minimal ventetid. Hver proces overføres jævnt til den næste, og små variationer absorberes uden at stoppe flowet. Denne stabilitet er det, der gør det muligt at forblive forudsigelig over tid.
I et dårligt designet layout bliver materialeflowet ujævnt. Køer begynder at danne sig foran printere, reflow-ovne eller inspektionsstationer. Disse venteperioder bliver ofte overset, fordi maskinerne ser ud til at være travle, men de reducerer direkte det effektive output. Over tid resulterer små forsinkelser i betydelige tab, selvom individuelle maskiner fortsætter med at fungere med nominel ydeevne.
Efterhånden som produktmixet øges, bliver layoutfleksibilitet en afgørende faktor. Effektive produktskift afhænger af nem feeder-adgang, klare materialestier og evnen til at isolere opsætningsaktiviteter fra kørende processer.
Inline-layouts knytter alle maskiner tæt sammen i et enkelt flow. Selvom dette kan være effektivt for en stabil produktion, betyder det også, at mange ændringer kræver, at hele linjen stoppes. I modsætning hertil er modulære layouts designet til at afkoble sektioner. Teams kan forberede feeders, justere programmer eller validere processer i ét modul, mens andre sektioner fortsætter med at fungere, hvilket reducerer nedetiden betydeligt.
Denne forskel bliver stadig vigtigere, efterhånden som produktudbud og ændringsfrekvens vokser.
Layoutbeslutninger afgør også, hvor dyre fremtidige ændringer bliver. I en inline-konfiguration involverer flytning af en printer, reflow-ovn eller inspektionssystem ofte demontering af transportbånd, flytning af flere maskiner og ombalancering af hele linjen. De sande omkostninger er ikke kun arbejdskraft – det er uger med tabt produktion og forsinkede leverancer.
Modulære layouts er bygget med forandring i tankerne. Udstyr kan tilføjes, omplaceres eller opgraderes med begrænset indvirkning på tilstødende sektioner. I løbet af en fabriks levetid udmønter denne fleksibilitet sig direkte i lavere driftsomkostninger og færre forstyrrelser, når forretningskravene udvikler sig.

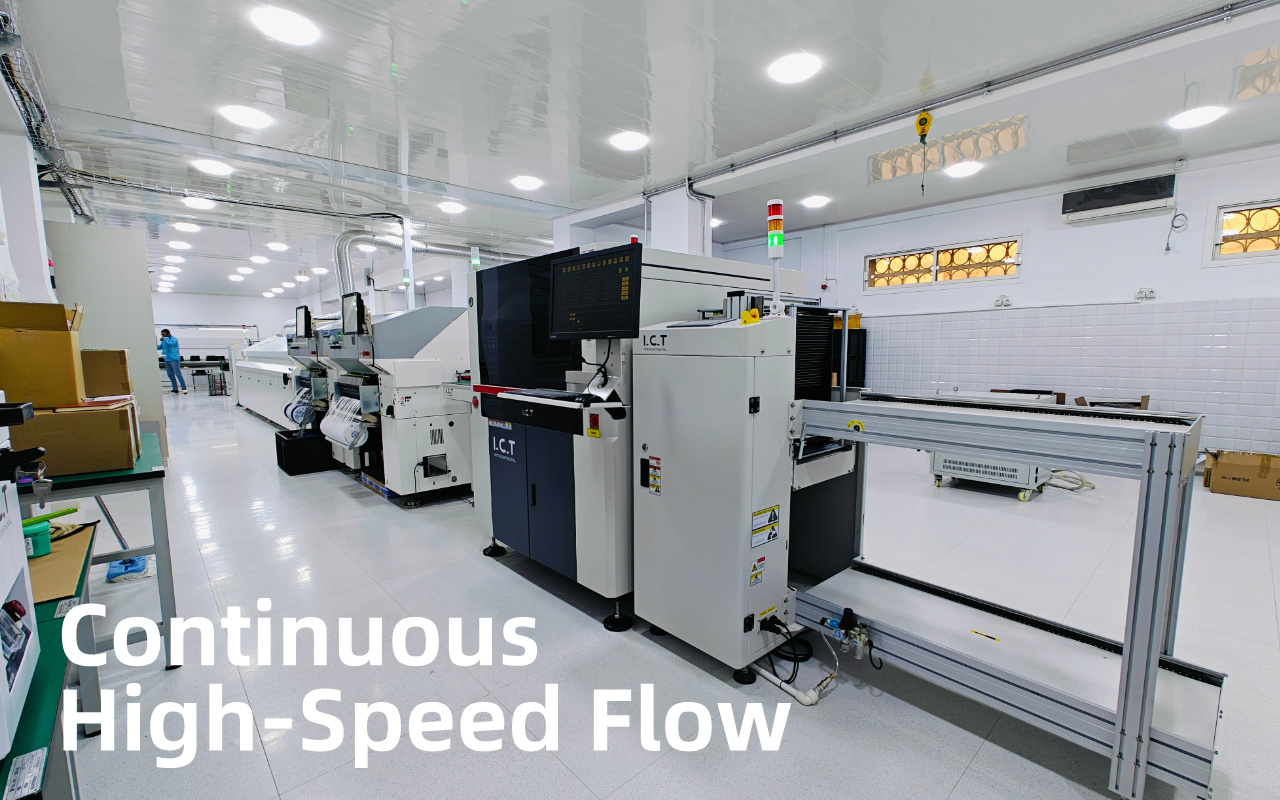

Et inline SMT-layout forbinder alle maskiner i en enkelt, kontinuerlig produktionsvej. Dens kernestyrke ligger i hastighed og rytme. Når produktionsforholdene er stabile og forudsigelige, kan inline-konfigurationer levere meget høj gennemstrømning med minimal materialehåndtering og rent procesflow.
Dette er grunden til, at inline-layouts stadig er meget udbredt i miljøer, hvor produktudbuddet er begrænset, og produktionskørslerne er lange. Under de rigtige forhold er de effektive, nemme at forstå og i stand til at levere imponerende output.
I et inline-layout flytter PCB'er direkte fra loddepasta-udskrivning til placering, reflow og inspektion uden bevidste brud i flowet. Transportører er tæt forbundet, og hver proces går straks videre til den næste.
Denne uafbrudte bevægelse minimerer manuel håndtering og kan reducere cyklustiden, når linen er velafbalanceret. Så længe hver proces opererer inden for et snævert ydeevneområde, opfører linjen sig som en enkelt maskine, der fremmer brædder i et konstant tempo med lidt variation.
Effektiviteten af denne model afhænger helt af balance og konsistens.
Inline-layouts stemmer naturligt overens med styrkerne ved højhastighedsplaceringsplatforme. Maskiner fra producenter som JUKI og Hanwha er designet til at køre kontinuerligt med høj gennemstrømning og fodre komponenter med fuld hastighed med minimal afbrydelse.
Når produkttyperne forbliver uændrede i længere perioder, giver den stabile materialestrøm i en inline-linje disse platforme mulighed for at arbejde tæt på deres optimale ydeevne. Omskiftningsfrekvensen er lav, feeder-konfigurationer forbliver stabile, og placeringshastigheden bliver en sand fordel frem for en teoretisk specifikation.
I dette scenarie kan inline-layouts levere maksimalt output med relativt enkel linjestyring.
Den samme tætte kobling, der muliggør høj hastighed, introducerer også en fundamental risiko. Fordi alle maskiner er forbundet direkte, forplanter et stop ved ethvert enkelt procespunkt sig straks gennem hele linjen.
En feederfejl, rutinemæssig vedligeholdelse eller en mindre justering på én maskine kan bringe hele linjen til at standse. Buffere tilbyder begrænset beskyttelse i denne konfiguration, da der er ringe fysisk eller logisk adskillelse mellem processer. Efterhånden som produktionskompleksiteten øges, kan selv små og hyppige afbrydelser påvirke den samlede effektivitet betydeligt.
Denne strukturelle sårbarhed bliver mere udtalt på fabrikker med et højt produktmix, hyppige omstillinger eller begrænset tolerance for nedetid - forhold, som mange operationer først støder på, efter at linjen har kørt i nogen tid.

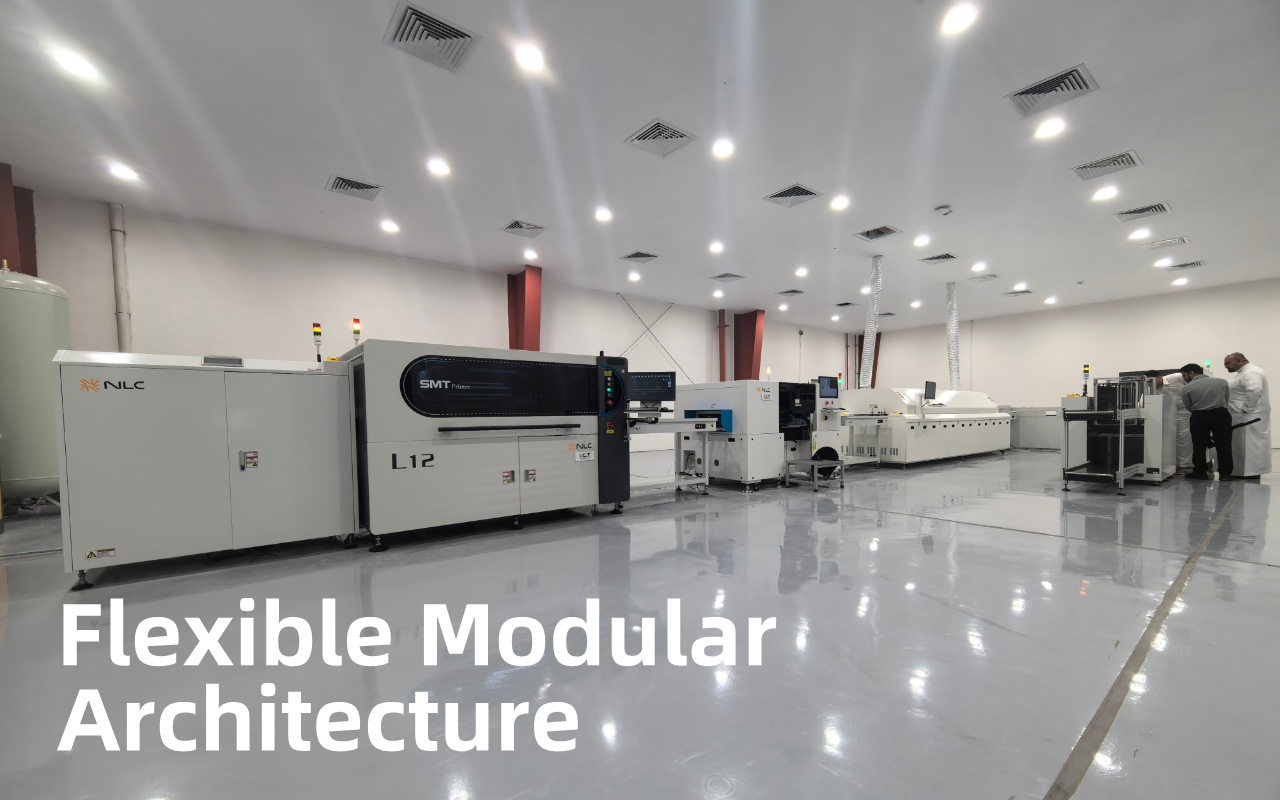

Et modulært SMT-linjelayout opdeler produktionslinjen i flere funktionelle sektioner, forbundet med korte transportører eller bufferenheder. I modsætning til inline-layouts, der opfører sig som et enkelt kontinuerligt system, er modulære konfigurationer designet til at tolerere variation. Hver sektion opererer med en grad af uafhængighed, hvilket gør det muligt for linjen at absorbere forstyrrelser uden øjeblikkeligt at tvinge et punktum.
Denne designfilosofi prioriterer modstandskraft frem for absolut hastighed. Efterhånden som produktionsforholdene udvikler sig, giver modulære layouts en mere tilgivende struktur, der kan tilpasse sig uden konstant ombalancering.
I et modulært layout behandles loddepasta-udskrivning, placering, reflow og inspektion som adskilte procesmoduler. Disse moduler er forbundet, men ikke tæt bundet. Når der opstår et problem i en sektion – såsom en feederjustering eller inspektionsjustering – er indvirkningen på resten af linjen begrænset.
Buffere mellem moduler holder midlertidigt PCB'er, mens problemet er løst, hvilket tillader upstream-processer at fortsætte med at køre. Denne adskillelse forhindrer, at små forstyrrelser går gennem hele linjen og forvandler mindre begivenheder til fuld produktionsstop.
Over tid forbedrer denne semi-uafhængige struktur markant driftsstabiliteten, især i miljøer med hyppige justeringer.
Buffere i et modulopbygget layout gør mere end lagertavler. De fungerer som støddæmpere for produktionssystemet. Korte nedstrømsafbrydelser fremtvinger ikke længere øjeblikkelige opstrømsstop, og genopretning efter et stop er hurtigere og mere forudsigelig.
Korte transportbånd mellem moduler spiller også en afgørende rolle. De forenkler fysisk adskillelse mellem processer og gør det nemmere at indsætte, fjerne eller omplacere udstyr uden at bearbejde hele linjen. I stedet for at redesigne materialeflowet kan ændringer lokaliseres til et enkelt modul.
Denne kombination af buffere og korte forbindelser er det, der gør det muligt for modulære linjer at opretholde gennemstrømningen, selv når forholdene er mindre end ideelle.
Inspektionskrav har en tendens til at vokse over tid. Yderligere SPI-, AOI- eller selektive røntgentrin introduceres ofte, efterhånden som kvalitetsstandarderne skærpes, eller produktets kompleksitet øges. Modulære layouts er i sagens natur velegnede til denne udvikling.
Fordi moduler forbindes gennem fleksible grænseflader, kan inspektionsplatforme tilføjes eller flyttes med minimal afbrydelse. Moderne systemer - såsom dem, der leveres af I.CT - er designet til at integreres problemfrit i modulære linjer, hvilket gør det muligt at indsætte inspektionstrin, hvor de giver mest værdi uden at tvinge en komplet linjeombygning.
Som følge heraf kræver inspektionsopgraderinger i modulære konfigurationer typisk langt mindre nedetid og ingeniørarbejde end i tæt koblede inline-layouts. AOI er et af de hyppigst tilføjede eller omplacerede inspektionstrin, efterhånden som produktkravene udvikler sig, især når du introducerer flere varianter, strammere udførelsesregler eller kundespecifikke kvalitetsporte. En klarere forståelse af, hvordan AOI fungerer i PCB-montage, gør det nemmere at beslutte, hvor modulære tilslutningspunkter og bufferkapacitet skal reserveres fra begyndelsen.

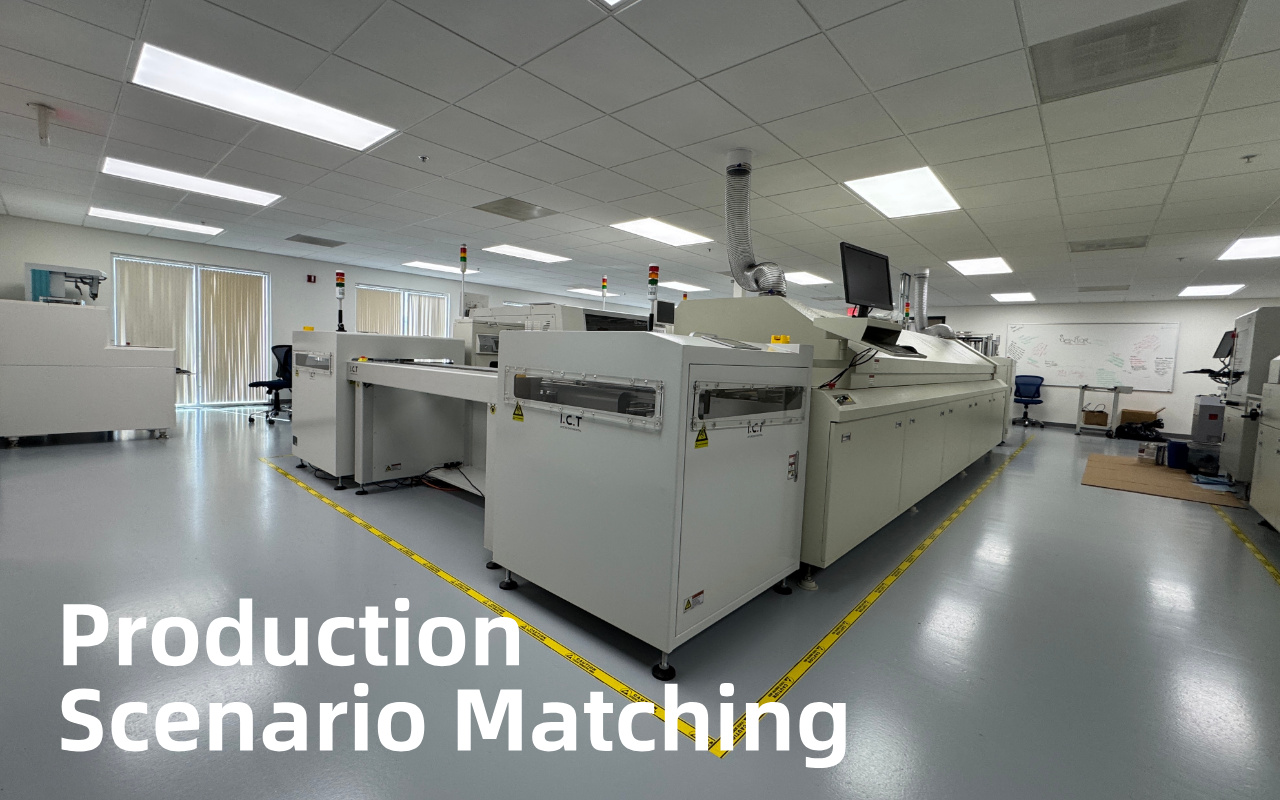

Der er ikke noget universelt 'korrekt' SMT-linjelayout. Det rigtige valg afhænger af, hvordan din fabrik faktisk fungerer i dag – og hvordan den sandsynligvis vil ændre sig i løbet af de næste par år. At se på rigtige produktionsscenarier gør forskellene mellem inline- og modulære layouts meget klarere end abstrakte sammenligninger.
Højmixede miljøer med lavt volumen lægger konstant pres på linjefleksibiliteten. Hyppige produktændringer, forskellige bordstørrelser og varierede komponentsæt gør omskiftningseffektiviteten kritisk.
Under disse forhold fungerer modulære layouts normalt bedre. Hold kan forberede feeders, justere programmer eller finjustere inspektionsindstillinger i ét modul, mens andre sektioner fortsætter med at køre. Nedetid er lokaliseret snarere end global. Inline-layouts kræver derimod ofte fuld-line stop for omstillinger, hvilket gør korte opsætningsopgaver til udvidede produktionstab.
Efterhånden som produktudbuddet øges, bliver denne forskel mere og mere synlig i den daglige produktion.
Når produktionen er fokuseret på et eller to produkter med lange, uafbrudte kørsler, viser inline-layouts deres styrke. Kontinuerligt flow minimerer håndteringen, og linjen kan fint afbalanceres for maksimal gennemstrømning.
I dette scenarie opererer højhastighedsplaceringsplatforme som Hanwha tæt på deres optimale forhold. Udskiftninger er sjældne, feeder-konfigurationer forbliver stabile, og prisen pr. samlet plade er typisk lavere end i mere segmenterede layouts.
Inline fungerer bedst, når variabilitet med vilje holdes ude af systemet. Mange forbrugerelektronikprogrammer belønner stabil udførelse af højvolumen, hvor oppetid, taktkonsistens og pris pr. board dominerer beslutningsmodellen. Hvis dette ligner din produktionsvirkelighed, kan en gennemgang af, hvordan SMT-linjer til forbrugerelektronik typisk specificeres, hjælpe dig med at bekræfte, om et inline-layout forbliver effektivt, når mængderne skaleres.
I regioner med høje lønomkostninger bliver nedetiden hurtigt dyr. Når en linje stopper, venter operatører, teknikere og supervisorer ofte inaktive, mens problemer er løst.
Modulære layout hjælper med at reducere disse skjulte omkostninger ved at begrænse omfanget af driftsstop. Vedligeholdelse, justeringer eller mindre problemer i ét modul bringer ikke nødvendigvis hele linjen i stå. Inline-layouts kræver på den anden side næsten perfekt balance og pålidelighed for at undgå dyr ledig tid på tværs af hele arbejdsstyrken.
For mange europæiske fabrikker kan denne robusthed opveje rene hastighedsovervejelser. I Europa er layoutbeslutninger ofte ikke kun drevet af lønomkostninger, men også af pålidelighed og revisionsforventninger – især for automobil- og industriprogrammer.
Hvis du bygger mod højere pålidelig produktion, giver SMT-linjeplanlægning for bilelektronik nyttig kontekst for, hvorfor inspektionsudvidelse, sporbarhed og processtabilitet har en tendens til at forme layoutstrategien tidligt.
Inspektionskrav forbliver sjældent statiske. På mange fabrikker er det første inspektionstrin, der tilføjes eller opgraderes, loddepastainspektion, fordi det forhindrer nedstrømsdefekter og reducerer omarbejdningsløkker. At forstå, hvordan SPI-maskiner i SMT-linjer typisk placeres og bruges, vil hjælpe dig med at forudsige, om dit layout vil acceptere nye inspektionstrin rent – eller tvinge forstyrrende omarbejdning senere. Efterhånden som kvalitetsstandarderne skærpes, og produkterne bliver mere komplekse, introduceres der ofte yderligere SPI-, AOI- eller røntgentrin.
Modulære layouts er i sagens natur bedre egnet til denne udvikling. Eksisterende bufferplads og fleksible sammenkoblinger gør det muligt at tilføje eller flytte inspektionsudstyr med begrænset forstyrrelse. Inline-layouts kan kræve betydelig omarbejdning af transportbånd og linjeombalancering for at imødekomme nye maskiner, hvilket gør kvalitetsforbedringer til store ingeniørprojekter.
Hvis inspektionsudvidelse er en del af din mellemfristede plan, bliver layoutfleksibilitet en afgørende faktor.

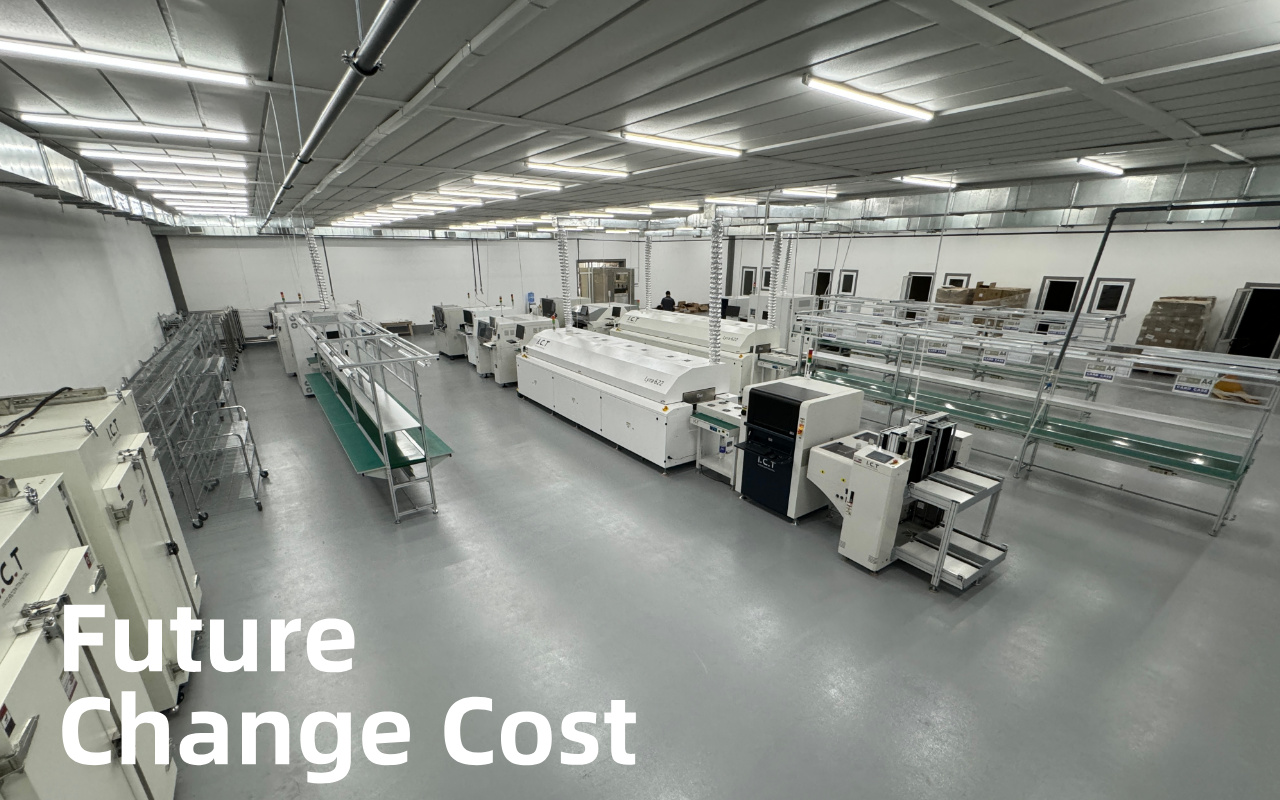

Når teams sammenligner SMT-linjelayouts, er fokus ofte på initial investering og installationshastighed. Det, der ofte undervurderes, er, hvor meget fremtidige ændringer vil koste – i tid, arbejdskraft og tabt produktion. Layoutbeslutninger afgør, om udvidelse og modifikation er rutinemæssige justeringer eller forstyrrende projekter, der bruger ugers produktionskapacitet.
Når du planlægger udvidelse, hjælper det at tænke ud over fysiske udstyrsbevægelser. Mange fabrikker forbereder sig også på højere automatiseringsmodenhed, hvor data, sporbarhed og adaptiv kontrol bliver en del af produktionsstrategien. Hvis du undersøger, hvordan lys-out-fremstilling ser ud i praksis – og hvad det kræver af din linjearkitektur – er dette værd at gennemgå som en del af din langsigtede layoutbeslutning.
I løbet af en fabriks levetid overstiger disse skjulte omkostninger ofte den oprindelige prisforskel mellem layoutmuligheder.
Tilføjelse af en enkelt maskine er et almindeligt krav, hvad enten det drejer sig om ekstra inspektion, buffering eller kapacitetsaflastning. I inline-layouts involverer dette typisk skæring af transportbånd, forskydning af flere maskiner og rebalancering af hele flowet. Selv en velplanlagt ændring kan resultere i dage – eller nogle gange uger – med nedetid.
I modulopbygninger tilføjes nye maskiner som ekstra sektioner. Eksisterende moduler forbliver stort set uberørte, og integrationen er lokaliseret. I mange tilfælde kan installation og idriftsættelse afsluttes inden for få timer, så produktionen kan genoptages hurtigt med minimalt gennemløbstab.
Forskellen er ikke teoretisk – den viser sig direkte i leveringsplaner og kundeforpligtelser.
Stort udstyr som printere og reflow-ovne er blandt de sværeste elementer at flytte. I inline-konfigurationer kræver flytning af en af disse maskiner ofte afbrydelse af flere upstream- og downstream-processer, omjustering af transportører og genoprettelse af linjebalancen fra bunden.
Modulære design reducerer denne påvirkning ved at isolere større udstyr inden for definerede sektioner. En printer eller ovn kan omplaceres eller udskiftes uden at tvinge en komplet linjenedrivning. Kravene til arbejdskraft er lavere, genstart er hurtigere, og risikoen for at indføre ny ustabilitet er væsentligt reduceret.
Efterhånden som fabrikker udvikler sig, bliver denne fleksibilitet mere og mere værdifuld. Reflow-ovne er ikke kun fysisk svære at flytte – de bliver også kernedataknuder, når du bevæger dig mod sporbarhed og smart fabriksintegration.
Hvis din køreplan inkluderer opskriftskontrol, profileringsdisciplin og tilslutningsmuligheder, hjælper forståelsen af Industry 4.0 reflow-integration dig med at evaluere, om dit layout understøtter rene opgraderinger uden at tvinge store linjeomstruktureringer.
Placeringsteknologi står ikke stille. Når platforme med højere hastighed eller højere nøjagtighed bliver tilgængelige, ønsker mange fabrikker at opgradere trinvist i stedet for at genopbygge hele linjen.
I tæt koblede inline-layouts fremtvinger opgradering til hurtigere placeringsplatforme – såsom nyere modeller fra JUKI eller Hanwha – ofte en fuldstændig re-evaluering af linjebalancen. Downstream-processer skal muligvis opgraderes samtidigt for at undgå nye flaskehalse, øge omkostninger og forstyrrelser.
Modulære layout tillader en trinvis tilgang. Et placeringsmodul kan opgraderes først, mens andre sektioner fortsætter med at arbejde i deres eksisterende tempo. Investeringer fordeles over tid, og præstationsforbedringer indføres uden at destabilisere hele linjen.

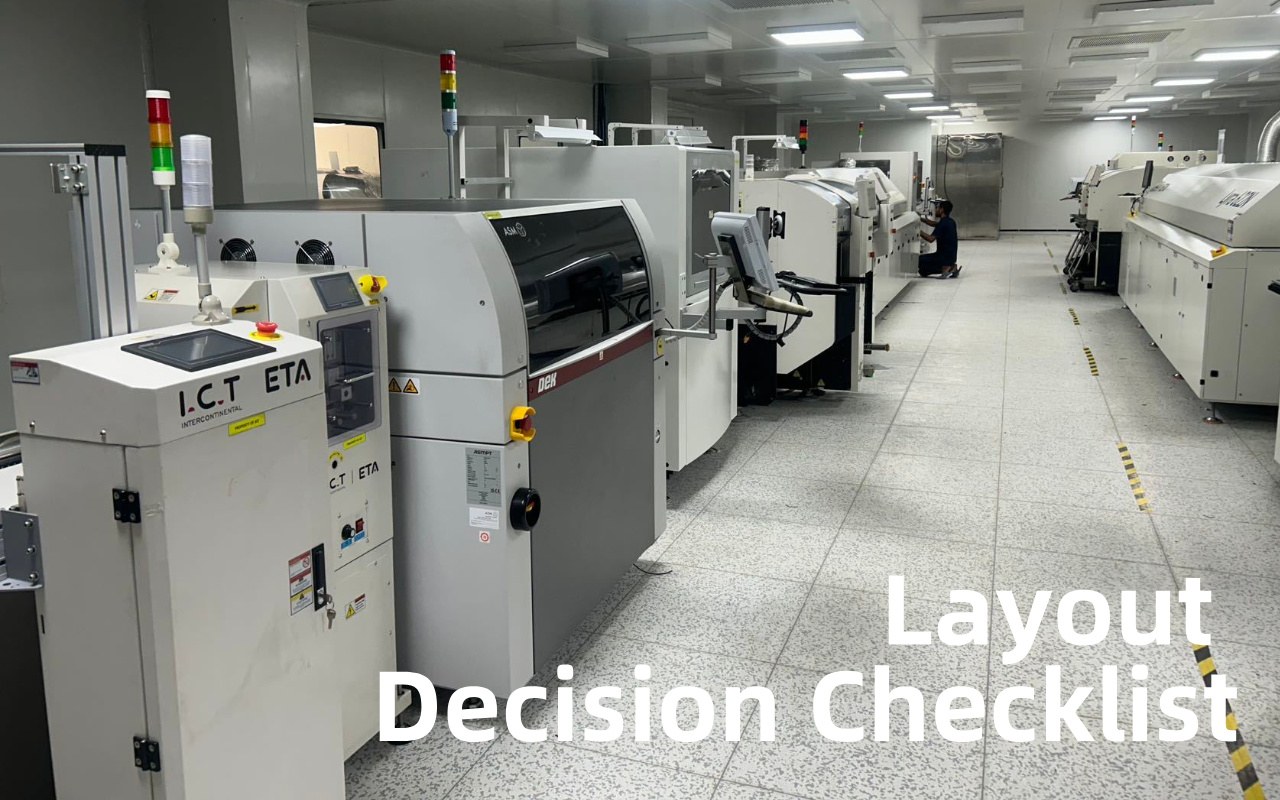

Før du forpligter dig til et SMT-linjelayout, skal du gå tilbage og evaluere din situation ærligt. Denne tjekliste er designet til at hjælpe dig med at sammenligne dine reelle operationelle behov med styrkerne og risiciene ved hver layoutmulighed. Der er ingen rigtige eller forkerte svar - kun sikrere og mere risikable valg baseret på din kontekst.
Start med dit produktmix. Hvis du samler mange forskellige tavler i små partier og skifter produkter ofte, giver modulopbygninger generelt en mere sikker driftsmargin. Skifter kan isoleres, og opsætningsarbejde kræver ikke altid, at hele linjen standses.
Hvis din produktion fokuserer på et lille antal produkter med lange, uafbrudte kørsler, kan inline-layouts fungere meget godt. Nøglen er konsistens. Jo mere variation du introducerer, jo mere stress lægger du på en tæt koblet linje.
Overvej derefter, hvor stabil din produktionsvolumen sandsynligvis vil være i de kommende år. Inline-layouts er mest effektive, når volumen forbliver forudsigelig og afbalanceret over tid. De belønner stabilitet med høj effektivitet.
Hvis efterspørgslen er usikker, vokser eller forventes at skifte mod et højere produktmix, håndterer modulære layouts disse ændringer mere elegant. De tillader kapacitets- og procesjusteringer uden at tvinge et komplet linjeomdesign.
Layoutbeslutninger afspejler også, hvor meget fleksibilitet du ønsker at bevare økonomisk. Hvis du har begrænset tolerance for fremtidig nedetid, flytteomkostninger eller gentagne ingeniørarbejde, hjælper modulære layouter med at minimere disse udgifter i løbet af fabrikkens levetid.
Hvis du er villig til at investere mere på forhånd og forventer et lille behov for fremtidige ændringer, kan inline-layouts give en lavere pris pr. board under stabile forhold. Afvejningen er reduceret fleksibilitet senere.
Inspektionskravene falder sjældent over tid. Hvis din køreplan indeholder flere AOI-, SPI- eller røntgentrin – enten nu eller i den nærmeste fremtid – forenkler modulære layouter integration og reducerer forstyrrelser.
Hvis inspektionsbehovene er minimale og sandsynligvis ikke udvides, forbliver inline-layouts ligetil og effektive. Jo mere inspektion du tilføjer, jo mere værdifuld bliver layoutfleksibiliteten.
Til sidst skal du evaluere dit teams oplevelse. Inline-layouts kræver disciplineret betjening, hurtig fejlfinding og effektiv overgangsudførelse. Teams med stærk proceskontrol og klare rutiner kan få succes i disse miljøer.
Hvis dit team har mindre erfaring med at styre hyppige stop eller komplekse omstillinger, giver modulære layouts en mere tilgivende struktur. De reducerer virkningen af menneskelige fejl og gør genopretningen hurtigere, når der opstår problemer.
Inline-layout udmærker sig ved stabile løb med stort volumen med kontinuerligt flow og højhastighedsplacering som JUKI og Hanwha. Modulært layout giver bedre modstandsdygtighed over for ændringer, high-mix lavvolumen og fremtidige udvidelser med lettere integration af IKT-inspektion og buffere. Det rigtige valg afhænger af produktmix, volumenstabilitet, inspektionsplaner og tolerance for fremtidige ændringsomkostninger – ikke kun initial plads eller pris. Brug 5-punkts tjeklisten til at matche din virkelige situation og undgå dyrt omarbejde senere.
Kontakt vores team på market@smt11.com for en gratis layoutgennemgang eller hjælp til at vælge den rigtige konfiguration til din næste SMT-linje.
Ja, men det er dyrt og langsomt. Inline-linjer har tætte forbindelser, så at skifte til modulopbygget betyder at skære transportbånd, tilføje buffere og ombalancere alt. Mange fabrikker bruger måneder og mister produktion under ændringen. Det er bedre at vælge modulært fra starten, hvis du tror, at fleksibilitet vil betyde noget senere. Inline-til-modulære konverteringer koster ofte mere end at bygge modulære først, fordi du betaler to gange for noget arbejde.
Ikke altid. Modular har brug for flere transportører og buffere i starten, så startomkostningerne kan være 10-30 % højere afhængigt af linjelængden. Men inline sparer kun penge, hvis du aldrig ændrer meget. Når du tilføjer maskiner eller produkter senere, betaler modulært normalt hurtigt tilbage, fordi ændringer koster mindre tid og arbejde. I high-mix eller voksende fabrikker er modulære samlede omkostninger over 3-5 år ofte lavere.
Begge fungerer i begge layout, fordi JUKI og Hanwha er af høj kvalitet. Inline passer dem bedst til stabil høj volumen, fordi deres hastighed matcher kontinuerligt flow. Modular er bedre, hvis du skifter opsætning ofte – forskellige feeder-opsætninger eller hastigheder kan køre mere uafhængigt. Mange fabrikker blander begge mærker i modulære linjer med succes ved at bruge buffere til at afbalancere små hastighedsforskelle.
Lille plads skubber mod inline, fordi den bruger en lige vej og mindre transportør. Men modulær kan også passe til små rum med kortere buffere og kompakte sektioner. Hvis pladsen er meget trang, og du forventer få ændringer, er inline praktisk. Hvis du forudser tilføjelse af inspektion eller produkter, tilbyder modulopbygget stadig mere værdi selv i små områder ved at undgå store forstyrrelser senere.
Bufferlængden afhænger af dit længste forventede stop. For de fleste strækninger er 1-2 meter pr. kritisk station (såsom placering eller inspektion) nok til at absorbere genindlæsning af feeder eller mindre papirstop (5-15 minutter). Tilføj mere, hvis du har hyppige lange stop eller boards af høj værdi, som ikke kan vente. Test med rigtige kørsler: for lidt buffer forårsager sikkerhedskopiering; spilder for meget plads. Start med 1,5 meter gennemsnit og juster efter de første måneder.
