Fremstilling af højtydende elektronik i 2026 kræver sub-millimeter nøjagtighed, nul-stilstandsskift og intelligent defektforebyggelse. Disse krav skubber overflademonteringsteknologilinjer langt ud over de gamle mekaniske grænser. Indkøbs- og ingeniørteams står over for en streng operationel afvejning, når de opgraderer deres faciliteter. Du skal balancere den rå, kontinuerlige gennemstrømning af højt integrerede økosystemer mod den agile, high-mix fleksibilitet af modulære platforme. Vi vil udføre en objektiv, funktion-for-funktion-evaluering af 2026 Yamaha- og FUJI-platforme. Denne analyse isolerer marketingpåstande fra faktiske fabriksgulvsrealiteter. Du lærer, hvordan du bestemmer den optimale tilpasning til dit specifikke produktionsmiljø. Vi vil se nærmere på, hvordan moderne Pick and Place-maskiner håndterer disse strenge krav og driver produktionseffektiviteten.
FUJI's smidighed: FUJI dominerer miljøer med højt mix, lavt volumen (HMLV) gennem sin modulære arkitektur og proprietære fleksible hovedudskiftningsteknologi, hvilket drastisk reducerer flaskehalse ved overgange.
Yamahas integration: Yamaha udmærker sig i højvolumen, enkeltleverandør-miljøer og udnytter sin 'hele fabrikssupport' til at skabe problemfri data- og hardwaresynergi på tværs af et stort udvalg af produktlinjer, herunder printere, monteringsanordninger og AOI-systemer.
AI og forudsigelig vedligeholdelse: Begge 2026-platforme anvender avanceret kunstig intelligens, men adskiller sig i anvendelsen – FUJI fokuserer stærkt på forudsigelig dyse/fødervedligeholdelse, mens Yamaha prioriterer komponentgenkendelse i realtid og auto-teaching.
Indholdsfortegnelse
Etablering af et grundlæggende driftskrav dikterer succesen for enhver SMT-platforminstallation. Du skal definere forskellen mellem teoretiske IPC-9850 CPH (Components Per Hour) og den virkelige produktionshastighed. Teoretiske hastigheder forudsætter optimale forhold med nul afbrydelser, kontinuerlig bordfodring og perfekt optimerede placeringsprogrammer. Hastigheder i den virkelige verden tegner sig for hyppige skift, påfyldning af feeder, forsinkelser i pålidelig genkendelse og vedligeholdelsespauser. Højvolumenproduktion prioriterer rå CPH og kontinuerlig portalbevægelse. Højblandingsmiljøer kræver systemer, der minimerer nedetid under hyppige produktskift. Evaluering af, hvordan en maskine genopretter sig efter en omstilling, giver et mere sandt mål for dens operationelle gennemløb. Du skal måle den nøjagtige tid, det tager at udskifte en indføringsvogn, indlæse et nyt program, justere transportbåndets bredder og placere den første komponent i den nye batch.
Moderne PCB-design inkorporerer en bred vifte af komponenter, hvilket tvinger maskiner til at håndtere ekstreme variationer i størrelse og vægt. Du skal evaluere en maskines evne til at håndtere alt fra mikrokomponenter til store stik i ulige former. Håndtering af 0201 metriske (0,25 mm x 0,125 mm) spåner kræver enestående præcision og specialiserede vakuumdyser. Systemet skal opretholde streng kontrol med placeringskraften, ofte målt i Newton, for at undgå at revne skrøbelige substrater eller dioder med glaskroppe. Samtidig skal den placere tunge, høje IC"er nøjagtigt uden at gå på kompromis med portalhastigheden. Visionssystemer spiller her en obligatorisk rolle. De skal genkende komplekse ledningsstrukturer, registrere bøjede stifter og justere placeringsvinklerne i farten. Alsidighed i komponenthåndtering påvirker direkte de typer boards, du kan samle uden at dirigere produkter til en dedikeret indføringslinje i ulige former.
Muligheder for håndtering af mikrochips ned til 0201 metriske størrelser.
Programmerbar placeringskraftkontrol til skrøbelige underlag.
Højopløselige visionsystemer til fine-pitch QFP"er og BGA"er.
Udvidet Z-akse slagkontrol til høje, ulige konnektorer.
On-the-fly vinkelkorrektionsalgoritmer ved hjælp af sidekameraer.
Coplanaritetsinspektion for at opdage skæve komponenter før placering.
Chassisstivhed dikterer direkte placeringsdynamik og langsigtet nøjagtighed. Højhastighedsdeceleration genererer betydelig kinetisk energi på tværs af X- og Y-akserne. Hvis chassiset ikke kan absorbere denne energi, overføres vibrationer direkte til placeringshovedet. Dette forårsager komponentskift lige før dysen slipper delen ind i loddepastaen. Vurdering af chassisdesign er obligatorisk for at sikre jævn, meget nøjagtig SMD-montering. Tunge støbejernsrammer giver generelt bedre dæmpning end lettere svejste stålkonstruktioner. Avancerede lineære motorer, optiske indkodere i høj opløsning og dobbeltdrevs portaler bidrager til jævnere accelerationsprofiler. Minimering af vibrationer er ikke til forhandling for sub-millimeter nøjagtighed, især ved placering af komponenter med en stigningsafstand på 0,3 mm.
Gulvplads forbliver en førsteklasses ressource i enhver produktionsfacilitet. Du skal vurdere etagearealudnyttelsen ved at beregne CPH pr. kvadratmeter. Denne metrik afslører den sande tæthed af din produktionslinje og hjælper med at retfærdiggøre udstyrets fysiske fodaftryk. Fysiske begrænsninger begrænser ofte skaleringen af SMT-linjer i eksisterende faciliteter, især når der er tale om strukturelle søjler eller smalle gange. Modulære systemer giver her en klar fordel. De giver dig mulighed for at tilføje kapacitet lodret eller i mindre, trinvise blokke. Monolitiske maskiner kræver betydelig sammenhængende gulvplads og kræver ofte komplet linjeomkonfiguration for at tilføje en enkelt enhed. Evaluering af dit nuværende layout, materialehåndteringsruter og fremtidige udvidelsesplaner vil diktere, hvilken maskinarkitektur der passer til dit anlæg.

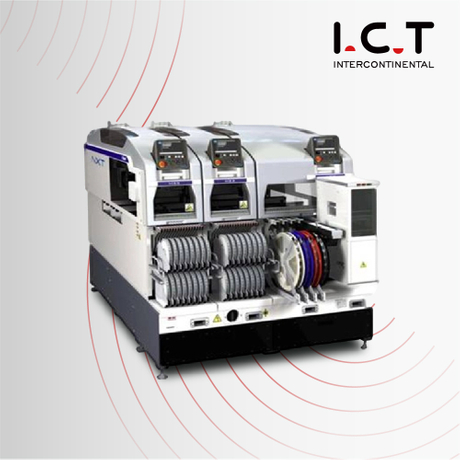

FUJI"s nuværende high-end modulære platforme bygger på de gennemprøvede NXT- og AIMEX-linjer. 2026-arkitekturen fokuserer stærkt på skalerbare modultilføjelser. Dette design giver mulighed for meget tilpassede linjer uden at forstyrre eksisterende fabrikslayout. Du kan implementere flere koblede maskinkonfigurationer, der er skræddersyet til specifikke produktionsstadier. For eksempel kan du konfigurere tre basismoduler til high-speed chip-optagelse og et modul til kompleks IC-placering. Hvis et modul kræver vedligeholdelse, kan resten af linjen ofte fortsætte med at fungere i en forringet, men funktionel tilstand. Denne modularitet giver uovertruffen smidighed. Det giver producenterne mulighed for hurtigt at tilpasse sig skiftende ordremængder og produkttyper. Fodaftrykket forbliver kompakt, mens outputtætheden maksimeres, så du kan presse mere produktion ud af begrænset kvadratmeter.
FUJI adskiller sig med sin dynamiske hovedskifteteknologi. Dette fleksible hovedudskiftningssystem gør det muligt for operatører at skifte placeringshoveder på farten uden specialværktøj. Du kan skifte fra et højhastigheds 24-dyser chip shooter-hoved til et præcist 4-dysehoved på få minutter. Denne evne påvirker drastisk hurtige omstillinger. Det reducerer behovet for dedikerede, specialiserede maskiner inden for linjen. Et enkelt modul kan udføre flere roller afhængigt af det aktive hoved. Denne fleksibilitet er en stor fordel i high-mix-miljøer, hvor boardkravene ændres dagligt. Operatører kan placere udskiftningshoveder på vedligeholdelsesvogne og sikre, at de er rene, kalibrerede og klar til næste produktionskørsel, før den aktuelle kørsel overhovedet er færdig.
Værktøjsløse hovedudskiftningsmekanismer til hurtig omkonfiguration.
Automatisk hovedgenkendelse og øjeblikkelig softwarekalibrering.
Dynamisk afbalancering af linjearbejdsbelastninger baseret på hovedtilgængelighed.
Reduktion af dedikerede maskinkrav på tværs af fabrikken.
Hurtig tilpasning til nye PCB-layouts og komponentblandinger.
Offline hovedvedligeholdelse uden at stoppe produktionslinjen.
FUJI"s 2026-softwarepakke læner sig meget op i datadrevet forudsigelig vedligeholdelse. Systemet overvåger løbende kritiske hardwaremetrikker på tværs af hvert modul. Den sporer dysesundhed, feederspænding, tapeindekseringsnøjagtighed og vakuumtryk i realtid. AI analyserer disse data for at forudsige fejlvalg, før de opstår. Hvis en dyse viser tegn på tilstopning, eller en fødemotor begynder at trække overskydende strøm, advarer systemet operatøren om at rense eller udskifte komponenten. Denne proaktive tilgang minimerer maskinens nedetid og reducerer skrotrater. Ved at behandle mekanisk nedbrydning tidligt sikrer økosystemet ensartet placeringskvalitet på tværs af lange produktionsserier. Softwaren sporer også livscyklussen for forbrugsdele og genererer automatisk indkøbsordrer for udskiftningsdyser eller fødefjedre, når de nærmer sig slutningen af deres driftslevetid.

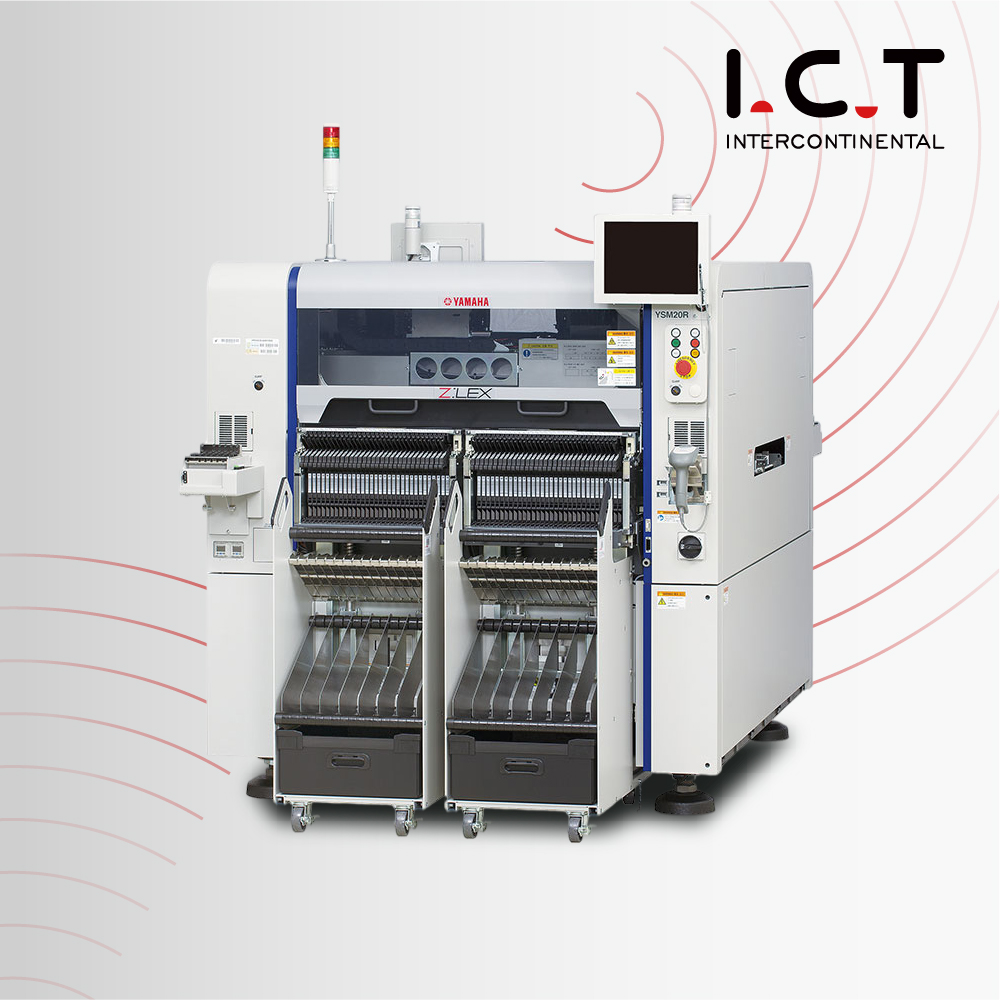

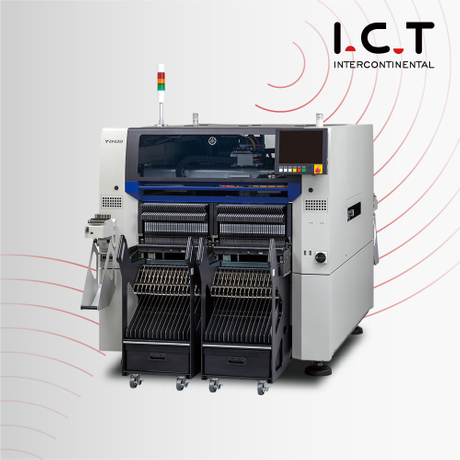

Yamahas højhastighedsmonteringssæt udvikler sig fra de meget succesrige YSM- og YRM-serier. 2026-modellerne har et stift, højstabilt monolitisk chassisdesign. Dette fundament er bygget specielt til vedvarende højhastigheds SMD-montering. Yamaha anvender en alsidig løsning med flere hoveder, der håndterer en lang række komponenter uden at kræve fysiske hovedudskiftninger. Denne tilgang maksimerer kontinuerlig gennemstrømning ved at eliminere nedetiden forbundet med mekanisk omkonfiguration. De kraftige portalsystemer og avancerede lineære motorer sikrer præcis positionering selv ved maksimale hastigheder. Arkitekturen favoriserer højvolumenmiljøer, hvor uafbrudt drift er det primære mål. Enkeltramme-designet forenkler også installation og nivellering, hvilket sikrer, at maskinen bevarer sin geometriske nøjagtighed over mange års hård brug.
Yamaha kæmper for en homogen SMT-linjefilosofi. Deres "Entire Factory Support" skaber problemfri synergi på tværs af et stort udvalg af produktlinjer. Dette omfatter skærmprintere, dispensere, SPI (Solder Paste Inspection), monteringsanordninger og AOI (Automated Optical Inspection) systemer. Forenede softwareprotokoller forbinder alle disse maskiner indbygget. Denne integration reducerer kommunikationsforsinkelse og programmeringstid. Når SPI"en registrerer en loddepasta-offset, sender den automatisk disse data videre til mounteren. Monteringsindretningen justerer derefter sine placeringskoordinater for at kompensere for pastaforskydningen. Denne lukkede sløjfe-kommunikation forbedrer det samlede first-pass-udbytte markant. Desuden, hvis AOI"en opdager en tilbagevendende placeringsfejl, fører den disse data tilbage til mounteren for at standse produktionen, før den genererer en massiv batch af defekte boards.
Closed-loop kommunikation mellem SPI, mounters og AOI.
Ensartet programmeringsgrænseflade på tværs af alle Yamaha-maskiner.
Automatiserede feed-forward og feedback-datasløjfer til forebyggelse af fejl.
Centraliseret linjestyring og overvågning af dashboard i realtid.
Reducerede krav til krydstræning af operatører på grund af delt brugergrænseflade.
Synkroniserede produktskift på tværs af hele linjen.
Automatiseret programgenerering fra en enkelt CAD-filupload.
Yamaha anvender kunstig intelligens anderledes og fokuserer intenst på avancerede synssystemer og placeringsoptimering. 2026-platformene har hurtige komponentgenkendelsesalgoritmer drevet af maskinlæring. Disse systemer kan identificere komplekse ledningsmønstre, bundterminerede komponenter og brugerdefinerede skjolde med det samme. AI"en driver automatisk korrektion af pickup-vinkel. Hvis en komponent sidder lidt skævt i bæretapen, registrerer synssystemet forskydningen, og hovedet roterer for at kompensere før placering. Ydermere forenkler Yamaha introduktionen af nye produkter med auto-teaching af komponentdata. Maskinen scanner en ukendt komponent, analyserer dens geometri og genererer automatisk de optimale synsalgoritmer, belysningsvinkler og placeringsparametre. Dette eliminerer timers manuel programmering og trial-and-error-justeringer af procesingeniøren.
Sammenligning af placeringshastigheder kræver, at man ser ud over producentens specifikationer. Yamaha bruger en multi-head simultan pickup strategi. Dette gør det muligt for et enkelt hoved at få fat i flere komponenter på én gang fra en bank af feedere, hvilket maksimerer rå CPH. Det udmærker sig, når du placerer tusindvis af identiske modstande eller kondensatorer på et enkelt panel. FUJI er afhængig af modulær hovedeffektivitet. Mens individuelle hovedhastigheder er høje, kommer den sande effektivitet fra parallel behandling på tværs af flere moduler, der arbejder samtidigt på forskellige sektioner af brættet. I et scenarie med højt volumen og lavt mix opnår Yamaha ofte højere vedvarende gennemstrømning på grund af dens overdrive-bevægelse og stive portal. I et high-mix-scenarie opretholder FUJI"s modularitet højere gennemsnitshastigheder på trods af hyppige afbrydelser, da operatører kan forberede tilstødende moduler, mens et kører.
Produktskift er gennemstrømningens fjende. Evaluering af feeder-teknologi er afgørende for at minimere denne nedetid. Begge platforme tilbyder avancerede splejsningsmuligheder og udskiftning af feeder cart. FUJI"s intelligente feeder-valideringssystemer sikrer, at den rigtige komponent er i det rigtige slot, før produktionen begynder, ved hjælp af RFID-tags og stregkodescannere. Yamaha tilbyder også robust verifikation, dybt integreret i sin fabrikssoftware. FUJI"s modulære tilgang giver operatører mulighed for at forberede hele moduler offline og bytte dem ind i linjen på få minutter. Yamahas fodervogne kan skiftes hurtigt, men enkeltchassisdesignet betyder, at maskinen skal stoppe helt under skiftet. Platformen, der minimerer operatørindgreb og fysisk bevægelse, vinder omstillingskampen på fabriksgulvet.
Softwaregrænseflader dikterer daglig brugervenlighed og operatøreffektivitet. Du skal afveje pålideligheden af stabile, ligefremme ældre grænseflader mod moderne AI-suiter. Ældre, enklere software kræver ofte mindre træning og giver erfarne operatører mulighed for at foretage hurtige manuelle justeringer. Det mangler dog optimeringskraften fra 2026-systemer. FUJI"s forudsigende vedligeholdelsespakke kræver, at operatører forstår komplekse data-dashboards og reagerer på advarsler om statistisk proceskontrol. Yamahas auto-teaching vision-systemer kræver tillid til AI"s parametergenerering, hvilket kan være svært for veteraningeniører, der er vant til manuel justering. Indlæringskurven for disse avancerede suiter er stejlere. Alligevel opvejer de operationelle fordele – reduceret nedetid, hurtigere programmering og automatiseret fejlgendannelse – langt de indledende træningshinder.
Moderne smarte fabrikker er stærkt afhængige af Manufacturing Execution Systems (MES) til at spore WIP, administrere lagerbeholdning og håndhæve sporbarhed. Begge mærker skal integreres problemfrit med tredjepartssoftware. Overholdelse af moderne standarder som IPC-CFX og Hermes-standarden (IPC-9852) er obligatorisk. Disse protokoller sikrer standardiseret kommunikation mellem maskiner fra forskellige leverandører, og erstatter forældede SMEMA-kabler. Yamahas lukkede økosystem fungerer fejlfrit internt, men kræver specifikke API-broer eller middleware til ekstern MES-integration. FUJI"s modulære natur og lange historie med heterogene linjeimplementeringer egner sig ofte godt til åben standardkommunikation. Det er afgørende at vurdere din nuværende MES-infrastruktur og IT-kapacitet, før du vælger en platform.
Teknisk parameter | Yamaha (2026 YRM/YSM-serien) | FUJI (2026 NXT/AIMEX-serien) |
|---|---|---|
Chassis arkitektur | Stiv, monolitisk støbt ramme | Skalerbar, multi-modul base |
Hovedkonfiguration | Alsidige multi-dyse inline hoveder | Dynamiske, udskiftelige DX-hoveder uden værktøj |
Ideelt produktionsmiljø | Høj volumen, lav blanding (HVLM) | High-Mix, Low-Volume (HMLV) |
AI-applikationsfokus | Synsgenkendelse og auto-teaching | Forudsigende vedligeholdelse og hardwaresundhed |
Skiftemetode | Hurtig udskiftning af fodervogn | Offline modul forberedelse og hovedudskiftning |
Fabriksintegrationsstrategi | "Hele fabrikken" synergi fra én leverandør | Høj interoperabilitet via åbne standarder |
Komponenthåndteringsområde | 0201 metrisk til store ulige IC"er | 0201 metrisk til tunge stik |
Blanding af nye maskiner med ældre udstyr giver betydelige tekniske udfordringer. Ældre maskiner fungerer på ældre softwareprotokoller og bruger forskellige feeder-designs. Hvis du placerer en 2026 mounter i en linje med en 2015 screen printer, vil der opstå kommunikationsflaskehalse. Fysiske uoverensstemmelser, såsom transportørhøjdeforskelle eller inkompatible bordoverførselsmekanismer, kræver specialfremstillet mekanik. Den primære afbødningsstrategi er revision af ældre feeder-kompatibilitet. Afgør, om din eksisterende feeder-beholdning fysisk kan monteres på de nye maskiner. Derudover skal du vurdere softwarebrokrav. Du skal muligvis bruge middleware til at oversætte data mellem de gamle SECS/GEM-systemer og de nye IPC-CFX-netværk. Undladelse af at bygge bro over dette kløft ophæver hastighedsfordelene ved det nye udstyr.
At forpligte sig til et enkelt-leverandør-økosystem indebærer strategisk risiko. Yamahas styrke ligger i dens homogene line-setup. Dette låser dig dog ind i deres hardware- og softwareopgraderingscyklusser. Hvis en konkurrent frigiver et overlegent AOI-system på tre år, kan det blive svært at integrere det i en lukket Yamaha-linje. Vedligeholdelse af et heterogent gulv giver dig mulighed for at vælge den bedste maskine i klassen til hvert specifikt procestrin. Afhjælpningsstrategien under indkøb kræver åben API-adgang. Kræv, at leverandøren understøtter standardiserede kommunikationsprotokoller indbygget. Dette sikrer, at selvom du køber en komplet linje i dag, kan du integrere et andet mærkes udstyr i morgen uden at genopbygge hele din softwareinfrastruktur.
Mandat åben API-adgang i alle indkøbskontrakter.
Kræv indbygget support til IPC-CFX og Hermes-standarden.
Evaluer tredjeparts MES-kompatibilitet, før du underskriver indkøbsordrer.
Undgå proprietære dataformater for placeringsprogrammer og komponentbiblioteker.
Test softwarebroer under fabriksgodkendelsestesten (FAT).
Skjulte implementeringsbarrierer forstyrrer ofte installationsplaner. Moderne Pick and Place-maskiner har strenge facilitetskrav. De kræver specifikke pneumatiske trykniveauer og ren, tør luft (ISO 8573-1 standarder) for at kunne betjene vakuumdyserne pålideligt. Fugt i luftledningerne vil ødelægge sarte pneumatiske ventiler. Strømkonditionering er nødvendig for at beskytte følsom intern elektronik mod spændingsspidser og brownouts. Gulvvibrationstolerancer er måske de mest kritiske. Sub-millimeter placeringsnøjagtighed er umulig, hvis fabriksgulvet bøjer eller vibrerer under vægten af maskinen eller tungt udstyr i nærheden. Du skal foretage en grundig strukturrevision af dit anlæg. Sørg for, at dine trykluftsystemer, elektriske net og betonplader opfylder de strenge krav fra 2026-teknologien.
Revider dit nuværende produktmix for endeligt at klassificere din drift som højvolumen eller højmix, og etablerer dine grundlæggende gennemløbskrav.
Inventar dine ældre feedere og dyser for at verificere fysisk og softwarekompatibilitet med 2026-platforme, før du anmoder om tilbud.
Definer dine MES-integrationskrav, og beordret åben API-adgang under leverandørforhandlinger for at forhindre fremtidig softwarelåsning.
Anmod om tilpassede CPH-simuleringer baseret på din faktiske virksomheds stykliste (BOM) for at validere teoretiske placeringshastigheder.
For producenter, der planlægger at opgradere eller bygge en SMT-produktionslinje, leverer ICT SMT-udstyr og integrerede produktionsløsninger designet til at understøtte forskellige elektronikfremstillingskrav. Med erfaring i SMT-linjeplanlægning, udstyrsintegration og teknisk support hjælper ICT producenter med at udvikle effektive og skalerbare produktionsmiljøer baseret på deres produktmix og fremstillingsmål.
A: Yamaha anvender en stiv, monolitisk arkitektur, der er optimeret til kontinuerlig gennemstrømning og integration med én leverandør. FUJI er afhængig af en modulær arkitektur designet til high-mix agilitet, der giver operatører mulighed for at skalere kapacitet og udføre hurtige omstillinger ved hjælp af dynamisk hovedudskiftningsteknologi.
A: Det giver operatører mulighed for at skifte placeringshoveder på farten uden værktøj. Dette gør det muligt for et enkelt maskinmodul at skifte hurtigt mellem højhastigheds-chipoptagelse og præcis IC-placering, hvilket drastisk reducerer nedetiden under produktskift.
A: Det skaber et homogent miljø, hvor printere, SPI, mounters og AOI-systemer deler ensartede softwareprotokoller. Denne lukkede sløjfe-kommunikation muliggør automatiseret feed-forward- og feed-back-datadeling, hvilket reducerer programmeringstiden og forbedrer first-pass-udbyttet.
A: FUJI er generelt overlegen til miljøer med højt mix, lavt volumen (HMLV). Dens modulære design, offline-modulforberedelsesmuligheder og dynamiske hovedskift gør det muligt for faciliteterne at tilpasse sig hurtigt til hyppige tavleskift med minimal produktionsafbrydelse.
A: AI driver både forudsigelig vedligeholdelse og operationel præcision. FUJI bruger AI til at overvåge hardware-sundhed og forudsige dyse- eller feederfejl. Yamaha bruger AI i sine visionsystemer til hurtig komponentgenkendelse og automatiseret parameterindlæring.
A: Ja, begge 2026-platforme understøtter moderne smarte fabriksstandarder som IPC-CFX og Hermes-standarden. Dette sikrer standardiseret kommunikation og giver mulighed for problemfri integration med tredjeparts Manufacturing Execution Systems (MES).
