Dansk  |
IKT-5151
I.C.T
| Antal: | |
|---|---|

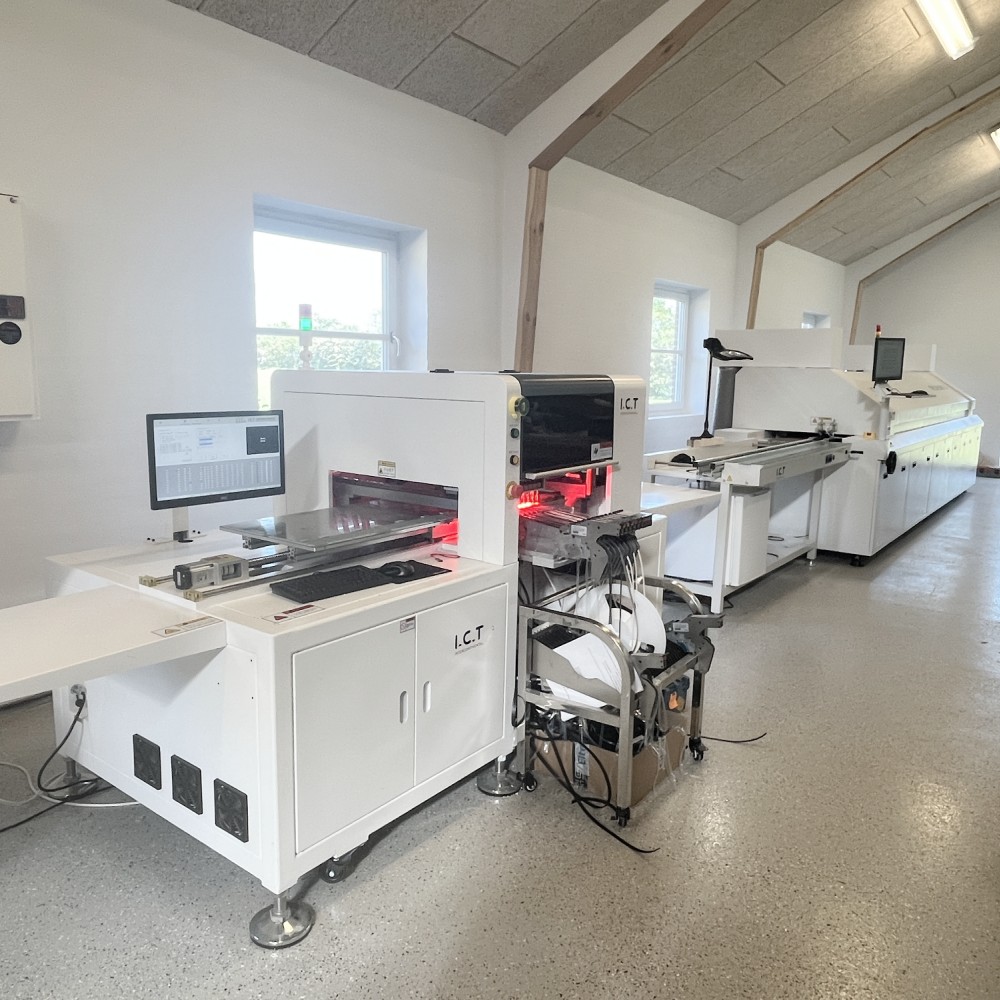

| IKT fuldautomatisk SMT PCB-skærmtrykmaskine
ICT fuldautomatisk SMT PCB Screen Printing Machine er en højpræcision smt stencil printer automatisk designet til moderne elektronik samling. Den løser problemer med manuel indsætning med fuld automatisering, opnår en hurtig 7-sekunders cyklus og top repeterbarhed. Denne smt pcb-printmaskine understøtter limudskrivning og kontrollerer omkostningerne gennem effektive processer. Integreret med Industry 4.0 og MES sporer den realtidsdata fra maskiner for at reducere cyklustider og forbedre output. Ideel til forbrugerelektronik, bilindustrien og LED-felter, den håndterer PCB'er fra 50x50 mm til 900x600 mm. Automatisk kalibrering, justerbart tryk og stencilrensning sikrer kvalitet. ICT's fulde fabriksekspertise gør denne fuldautomatiske SMT PCB-serigrafimaskine nem at sætte op og betjene sikkert.
| Funktion
Den fuldautomatiske SMT PCB-skærmtrykmaskine bruger en buebroskraber med to stepmotorer til stabilt tryk. Dobbelte glideskinner holder bevægelsen nøjagtig før og efter print. Realtidsfeedback justerer trykket automatisk for perfekt pastaformning. Positioneringsnøjagtigheden rammer ±0,01 mm, med udskrivning ved ±0,025 mm. Vision-system med koaksiale lys registrerer mærker på forskellige PCB'er som tin eller kobberbelagt. Programmerbar adskillelse styrer hastighed og afstand for multi-metoder. Denne opsætning understøtter højvolumen-kørsler i smt pcb-printmaskineapplikationer, hvilket reducerer defekter og sikrer jævne aflejringer hver gang.
Transport i denne smt stencil printer automatisk bruger et unikt bælte for at undgå problemer med PCB, der sidder fast. Motoren driver hastigheden præcist op til 1500 mm/s, med fleksible retninger: venstre-højre eller højre-venstre. Sideklemmer og vakuum holder brædder fast for glat stencilkontakt. Platform justeres i tre akser med direkte motorer for hurtig, højpræcisionsjustering. Magnetiske stifter og blokke håndterer vridning under 1 %. SMEMA-standard tillader nem linjeforbindelse. Dette system håndterer tykkelser fra 0,4 mm til 6 mm, hvilket holder fuldautomatisk SMT PCB-serigrafimaskine flydende pålideligt og hurtigt.
Rengøringsmuligheder omfatter tør, våd og vakuum, plus manuel, hvis det er nødvendigt. Spraysystem renser jævnt fra top til bund, styret af software for at spare materialer. Separate CCD og rengøringsdele letter adgangen, med kraftig udstødning for effektiv vakuum. Valgfri stencil check bruger lys til at spotte snavsede huller og auto-rengør. Dette forhindrer opbygning af pasta i den fuldautomatiske SMT PCB-serigrafimaskine, hvilket bevarer kvaliteten over lange serier. Design med lav vedligeholdelse med importerede dele reducerer nedetiden for travle linjer.
| Specifikation
| Model | IKT-4034 | ICT5134 | IKT-5151 |
| Rammestørrelse (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -størrelse (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportretning | Venstre-højre; Højre venstre; Venstre venstre; Højre-højre | ||
| Supportsystem | Magnetisk pin/op-ned-tabeljusteret/supportblok | ||
| Klemmesystem | Sideklemning (vakuumdyse, automatisk tilbagetrækkeligt Z-tryk er mulighed) | ||
| Printerhoved | To uafhængige motoriserede printhoveder | ||
| Squeegee Type | Rustfrit stål (standard), plastik | ||
| Rengøringssystem | Tørt, vådt, vakuum | ||
| Inspektion | 2D-inspektion (standard) | ||
| Strømforsyning | AC:220±10%,50/60HZ,3Kw | ||
| Kontrolmetode | PC kontrol | ||
| Dimension (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | IKT-6534 | ICT-6561 | ICT-9060 |
| Rammestørrelse (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -størrelse (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan opdateres uden særlig varsel.

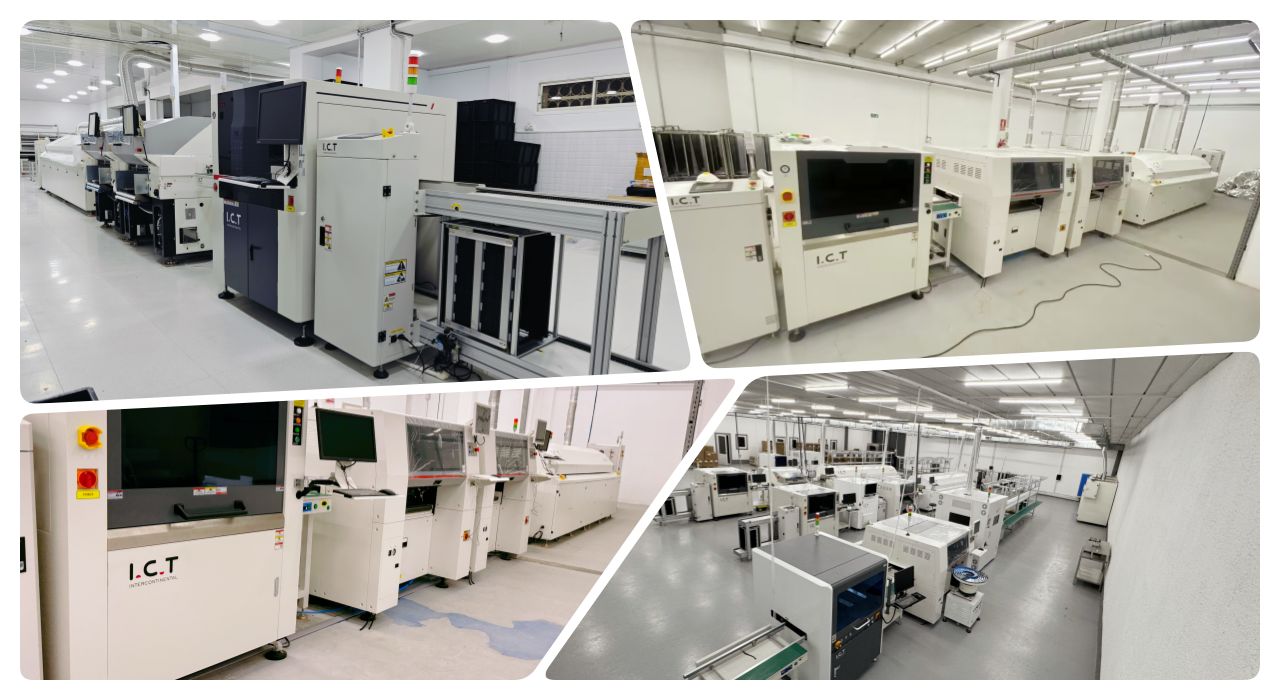

| SMT-linjeudstyrsliste
Vores højkvalitets PCBA-produktionslinje har avanceret udstyr til effektiv og præcis PCB-samling. Den fuldt automatiserede SMT-linje inkluderer en læsser, en autoprinter til nøjagtig påføring af loddepasta, en pick-and-place-maskine til præcis komponentplacering, en reflow-ovn til pålidelig lodning og et AOI-system til grundig defektinspektion. Denne højkvalitets PCBA-produktionslinje sikrer jævn drift, høj pålidelighed og lavpris SMT-montering, der opfylder forskellige branchekrav.
| Produktnavn | Formål i SMT Line |
|---|---|
| PCB -læsser | Indlæser automatisk blottede PCB'er til linjen. |
| Loddepastaprinter | Udskriver loddepasta på PCB-puder nøjagtigt. |
| Vælg og placer maskine | Monterer komponenter på printkort præcist. |
| Reflow ovn | Smelter loddemetal for at danne faste samlinger. |
| Aoi maskine | Inspicerer loddesamlinger og placeringsfejl. |
| SPI maskine | Kontrollerer loddepastaens højde og kvalitet. |
| Sporbarhedsudstyr | Registrerer og sporer produktionsdata: Lasermarkeringsmaskine /labelmontering/inkjetprinter |
| Kundesuccesvideo
I 2025 leverede ICT med succes en komplet SMT-produktionslinje og en DIP-linje til en ODM-virksomhed i Saudi-Arabien. To erfarne tekniske ingeniører rejste til stedet i Mellemøsten for at yde fuld installations- og træningssupport. Videoen viser holdet, der opsætter den fuldautomatiske SMT PCB-skærmprintmaskine sammen med andet udstyr, hvilket sikrer problemfri integration. De vejledte lokalt personale gennem drift, fejlfinding og vedligeholdelse, og dækkede alt fra pastafyldning til rengøringscyklusser. Denne praktiske service hjalp kunden med at starte produktionen hurtigt og opnåede høje udbytter i forbindelse med forbrugerelektronik. Ingeniørernes ekspertise løste opsætningsudfordringer på stedet, opbyggede tillid og gjorde det muligt for fabrikken at overholde stramme deadlines. IKT's globale engagement gjorde et komplekst projekt til en gnidningsløs succes, hvilket beviser vores dedikation til oversøiske partnere.
| Service og træningssupport
ICT leverer end-to-end-tjenester til din fuldautomatiske SMT PCB-serigrafimaskine, startende med behovsanalyse og planlægning. Installation på stedet af eksperter sikrer hurtig opstart, som i vores Saudi-projekt. Træning omfatter praktisk betjening, optimering og sikkerhed for dit team. Vi tilbyder 24/7 fjernhjælp og hurtig problemrespons, plus opgraderinger såsom autopaste-forsyning eller SPI-links. Med 8 globale kontorer når lokaliseret support dig overalt. Vedligeholdelsesprogrammer forlænger maskinens levetid ved at bruge kvalitetsdele. Denne fulde tilgang minimerer risici, reducerer omkostningerne og hjælper med at bygge effektive fabrikker fra bunden.
| Kundeanmeldelser
'Vores ingeniører roste ICT's hurtige rettelser på stedet under træning i Mellemøsten.' – Saudi ODM Manager. 'SMT-stencilprinteren automatisk leverer fejlfrie udskrifter, hvilket øger vores linjehastighed.' – Automotive Client, Europa. 'Sikker pakning af beskyttet udstyr gennem lang forsendelse – ingen skader.' – LED-producent, Asien. 'Hurtige svar på forespørgsler holdt os til tiden – gode partnere.' – Electronics Firm, USA. Kunder værdsætter vores dygtige ingeniører, pålidelige maskiner, omhyggelig transport og hurtig support.
| Certificeringer og standarder
ICT har CE, RoHS og ISO9001 for at opfylde sikkerheds- og miljøstandarder for fuldautomatisk SMT PCB-skærmudskrivningsmaskine. Patenter dækker nøgleteknologi som rengørings- og transportsystemer. Importerede mærker som Panasonic sikrer lave fejl. Strenge fabrikstest garanterer ydeevne. Disse mærker giver tillid til holdbart, kompatibelt udstyr.
| Om ICT Company og vores SMT Factory
ICT blev grundlagt i 2012 og har over 25 år inden for elektronik med 89 ansatte og 20 ingeniører i 12.000 m² Dongguan-faciliteter. Vi betjener 1600+ kunder i 72 lande via 8 kontorer. In-house R&D og produktion leverer komplette SMT-løsninger, der vokser hurtigt gennem strenge kvalitetssystemer. Vi fokuserer på integritet, åben deling og Industry 4.0 integration. Dette understøtter pålidelige produkter som vores smt pcb printmaskine, med global lokaliseret service for din succes.
