| SMT PCB Printing Machine Detaljer
SMT PCB printmaskinen fra ICT giver fuldautomatisk drift med 7 sekunders cyklusser. Den behandler PCB'er fra 50x50 mm til 900x600 mm. Gentag nøjagtighed ±0,01 mm og print præcision 0,025 mm pasform LED, biler, elektronik. Automatisk kalibrering, trykjustering, stencilrensning reducerer fejl. Limtryk er tilgængeligt. Den fuldautomatiske SMT PCB-printmaskine integrerer Industry 4.0 og MES til dataudveksling. Windows-grænsefladen forenkler brugen. ICT tilbyder installation og træning over hele verden.
| Funktion
Buebroophæng forbinder gummiskraberen med to motorer til uafhængig styring. Dette opretholder et jævnt tryk på tværs af siderne. Glideskinner sikrer stabilitet under udskrivning. Feedback i realtid perfektionerer pastaformen. SMT PCB-udskrivningsmaskinen håndterer rammeløs stencil med loddepasta-printerstøtte til rammeløs stencil. Importerede dele fra Japan og Tyskland færre fejl. Levetiden overstiger ti år. Det sparer omkostninger og øger effektiviteten i SMT-linjer. Multiseparationsmetoder beskytter komponenter.
Bæltedesign forhindrer fastklæbning med motordrevet hastighed op til 1500 mm/s. Kørselsvejledning skifter venstre-højre eller højre-venstre. Sideklemmer og vakuum sikrer brædder under 1 % skævhed. Dette giver glat stencilkontakt. SMT fuldautomatiske stencilprinter understøtter magnetiske stifter og justerbare borde. Skiftet tager under 5 minutter. Den passer til PCB tykkelse 0,4-6mm. Pålidelig til højvolumen produktion.
Tørre, våde, støvsugere renser grundigt. CCD adskilles fra spray for jævn fordeling. Software håndterer alkohol og papir for at skære affald. Udstødningsmotor fjerner snavs hurtigt. Den automatiske SMT-printer holder kvaliteten ensartet. Manuel rengøring tilføjer fleksibilitet. Dette forhindrer defekter i lange løb.
| Specifikation
| Model | IKT-4034 | ICT5134 | IKT-5151 |
| Rammestørrelse (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -størrelse (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportretning | Venstre-højre; Højre venstre; Venstre venstre; Højre-højre | ||
| Supportsystem | Magnetisk pin/op-ned-tabeljusteret/supportblok | ||
| Klemmesystem | Sideklemning (vakuumdyse, automatisk tilbagetrækkeligt Z-tryk er mulighed) | ||
| Printerhoved | To uafhængige motoriserede printhoveder | ||
| Squeegee Type | Rustfrit stål (standard), plastik | ||
| Rengøringssystem | Tørt, vådt, vakuum | ||
| Inspektion | 2D-inspektion (standard) | ||
| Strømforsyning | AC:220±10%,50/60HZ,3Kw | ||
| Kontrolmetode | PC kontrol | ||
| Dimension (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | IKT-6534 | ICT-6561 | ICT-9060 |
| Rammestørrelse (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -størrelse (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan opdateres uden særlig varsel.
| SMT-linjeudstyrsliste

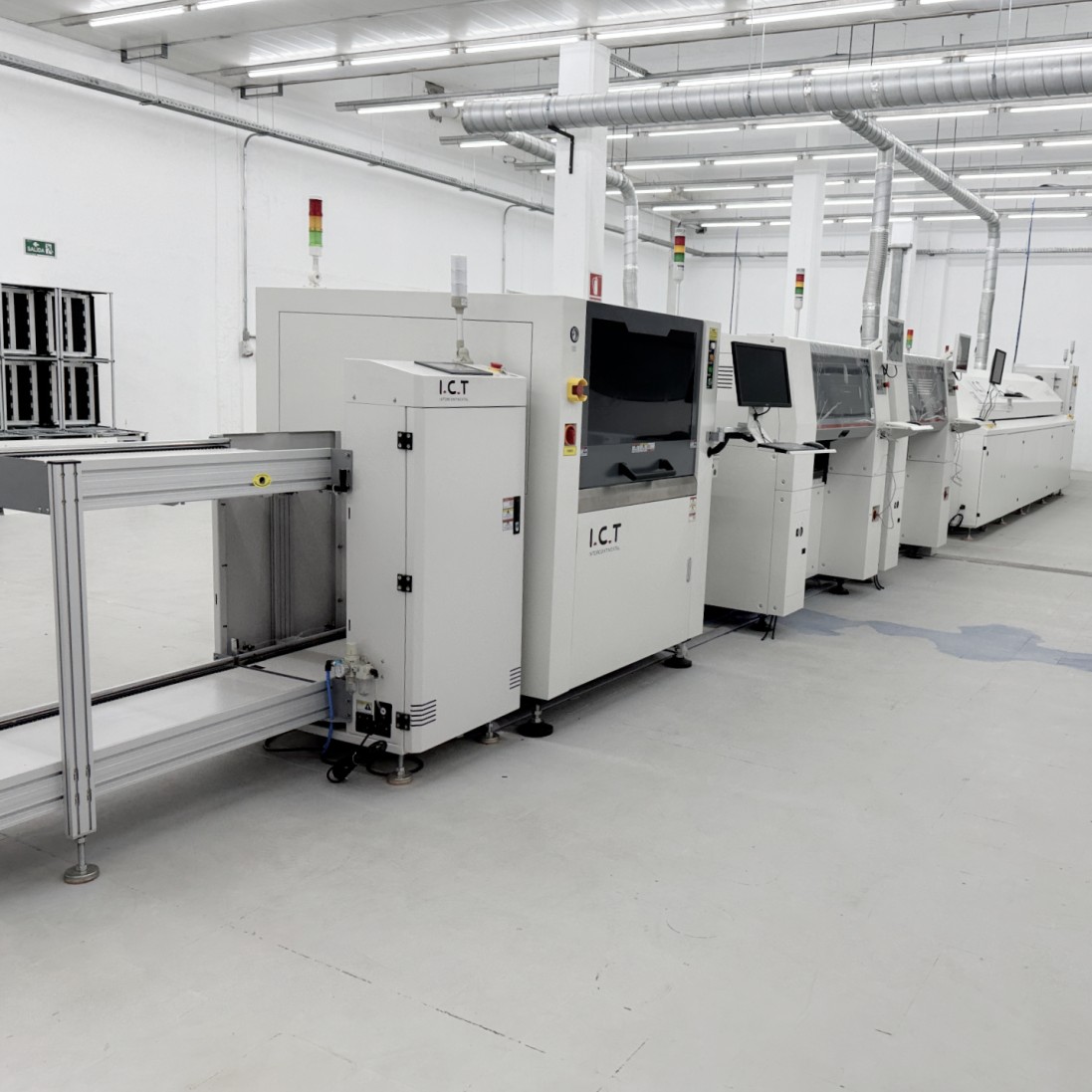

Vores højkvalitets PCBA-produktionslinje har avanceret udstyr til effektiv og præcis PCB-samling. Den fuldt automatiserede SMT-linje inkluderer en læsser, en autoprinter til nøjagtig påføring af loddepasta, en pick-and-place-maskine til præcis komponentplacering, en reflow-ovn til pålidelig lodning og et AOI-system til grundig defektinspektion. Denne højkvalitets PCBA-produktionslinje sikrer jævn drift, høj pålidelighed og lavpris SMT-montering, der opfylder forskellige branchekrav.
| Produktnavn | Formål i SMT Line |
|---|---|
| PCB -læsser | Indlæser automatisk blottede PCB'er til linjen. |
| Loddepastaprinter | Udskriver loddepasta på PCB-puder nøjagtigt. |
| Vælg og placer maskine | Monterer komponenter på printkort præcist. |
| Reflow ovn | Smelter loddemetal for at danne faste samlinger. |
| Aoi maskine | Inspicerer loddesamlinger og placeringsfejl. |
| SPI maskine | Kontrollerer loddepastaens højde og kvalitet. |
| Sporbarhedsudstyr | Registrerer og sporer produktionsdata: Lasermarkeringsmaskine /labelmontering/inkjetprinter |
| Kundesuccesvideo
IKT-ingeniører besøgte Nordamerika for en producent af skønhedsinstrumenter. De implementerede to SMT-linjer med SMT PCB-printeren. Installationen omfattede kalibrering, test og justering. Træningen dækkede autofunktioner, trykindstillinger og MES-docking. Accepten gik hurtigt med præcist tryk med små tonehøjde. Kunden værdsatte hurtige svar og optimeringsrådgivning. Dette viser IKT-ekspertise i oversøiske projekter og loddeprinters pålidelighed.
| Service og træningssupport
ICT leverer fuld smart fabriksløsning, installation, vedligeholdelse, træning til SMT PCB-printeren. Teams på stedet opretter og finjusterer linjer. Fjernsupport løser problemer omgående. Kurser lærer betjening, diagnostik, programoprettelse på 5-10 minutter. Vi opdaterer for procesændringer for at forbedre udbyttet. Globale centre leverer reservedele hurtigt. Langsigtede bånd sikrer oppetid og opgraderinger.
| Kundeanmeldelser
Kunder roser IKT-ingeniører for ekspertinstallation i udlandet og hurtige løsninger. Den fuldautomatiske SMT PCB-printmaskine fungerer stabilt med lave stop. Sikker emballage sikrer sikker ankomst. Hurtige svar opretholde output. En sagde, 'Automation øgede vores hastighed.' En anden bemærkede let læring og kvalitetsudskrifter.
| Certificeringer og standarder
IKT opfylder CE, RoHS, ISO9001 standarder for sikkerhed og miljøvenlighed. Patenter omfatter lysbuerensning, undgåelse af kollisioner, transport, printkontrol. Disse driver innovation og compliance på verdensplan.
| Om ICT Company og vores SMT Factory
ICT udfører R&D og produktion med 89 medarbejdere, 20 ingeniører. Vi vokser og betjener mere end 1600 kunder i 72 lande. Fabrikker anvender strenge test- og kvalitetssystemer. Vi leverer komplette SMT til belægningsløsninger. Internationale centre tilbyder lokal assistance til pålideligt udstyr.
