Højhastigheds on-line PCBA AOI maskininspektionssystemer

Del til:

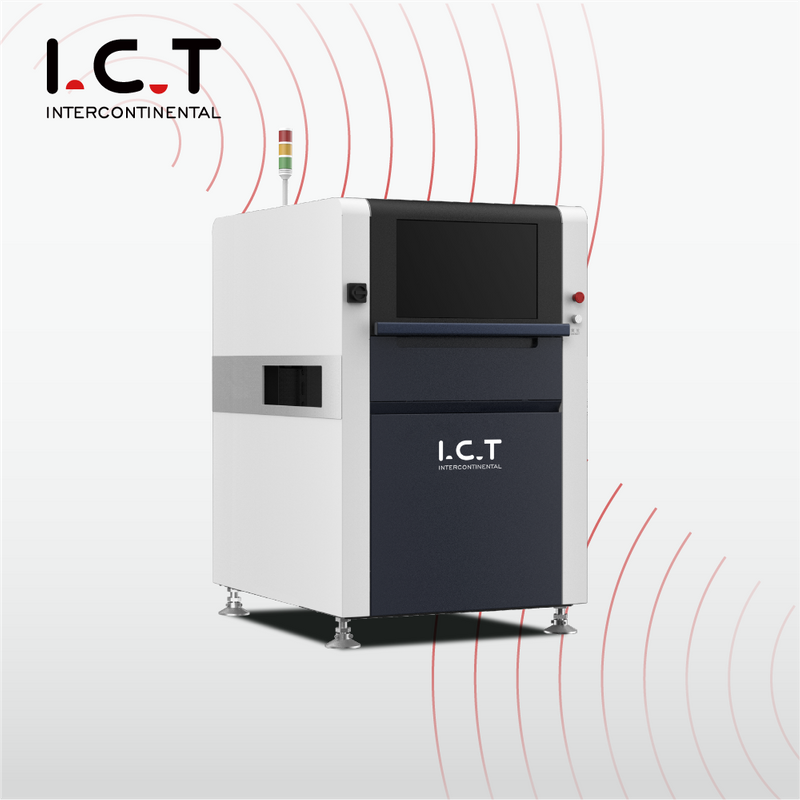

Højhastigheds on-line PCBA AOI maskininspektionssystemer

V5000H Model On-Line Automatiseret optisk inspektion, få en gratis forespørgsel i dag!
1.Industrielt kamera
2. Telecentrisk linse
3.Granit platform og ramme
4.Hele FOV Assist position

Model:
I.C.T-V5000H
Mærke:
I.C.T

Tilgængelighedsstatus:

Antal:



Forhøre Læg i kurv

Højhastigheds online PCBA AOI-maskine Inspektionssystemer

Automatisk optisk inspektionsmaskine

On Line AOI V5000H Introduktion:

Til SMT pre-reflow, post-reflow inline inspektion Granit platform, forbedre maskinens præcision og stabilitet i høj grad Programmerbar RGB+W LED-lyskilde Telecentrisk linse med konstant forstørrelse og lav forvrængningsrespons på høj compone.

Funktioner:

1. LOG automatisk indsamlings- og opbevaringsfunktion, NG-advarsels-/alarmfunktion, fjernprogrammering og fejlfinding.
2. Inspektionsevne: utilstrækkelig, kort, slidende hul, loddestift, forurening, fejljustering, manglende del, skævt, billboard, montering på siden, vælter, forkert del, beskadiget, flyder, polaritet, pseudolodning, tom lodning, for meget lim etc.
3. Perfect SPC indsamler NG information offline og genererer alle slags produktionstabeller automatisk.
4. Moden kontrolcenterfunktion, klar softwaregrænseflade.
5. God stabilitet (GR&R<10% @6 Sigma,CPK>1,33(Testafvigelsesnøjagtighed mindre end ±0,25 mm.

6. Kamerabevægelse, transportbånd fikseret under test.7. PCB forvrængning kompensation: total Mark kompensation kalibrering, komponent position ramme kompensation.

Granit platform og ramme

Sikre stabiliteten af udstyret og konsistensen af delingsprogram mellem maskiner

Industrielt kamera + telecentrisk linse

Den høje komponent loddesamlingsinspektion påvirkes ikke, da der ikke er nogen skyggeeffekt i hele synsfeltet.

Hele FOV Assist position

Høj detektionsevne på ingen udsatte pudekomponenter (BGA osv.) eller delvist afskærmede komponenter

aoi detaljer 03

Model	I.C.T-V5000H
FOV	15u(3630mm)/10u(2420mm)
Kamera	5M pixel intelligent digitalt industrikamera
Linse	Telecentrisk linse
Lys	LED-lys med 4 farver, RGB+W
Inspektionsvare	Komponenttest, loddetest
Mini komponent	01005chip, 0,3 pitch IC og specialformet
Driftssystem	Windows 7
PCB størrelse	5050~510600mm
PCB tykkelse	0,3 ~ 6,0 mm
PCB Warpage	±3,0 mm
PCB vægt	Max: 3 kg
PCB Højde	Top: 25 mm, bund: 45 mm justerbar
X/Y-driver	AC servodriver, gentagelsesnøjagtighed 0,01 mm
Platform	Granit
Strøm	AC220 50/60Hz,5A
Komprimeret luft	0,4 ~ 0,6Mpa
Vægt	750 kg
Dimension	94013601500mm (eksklusive lyset)
