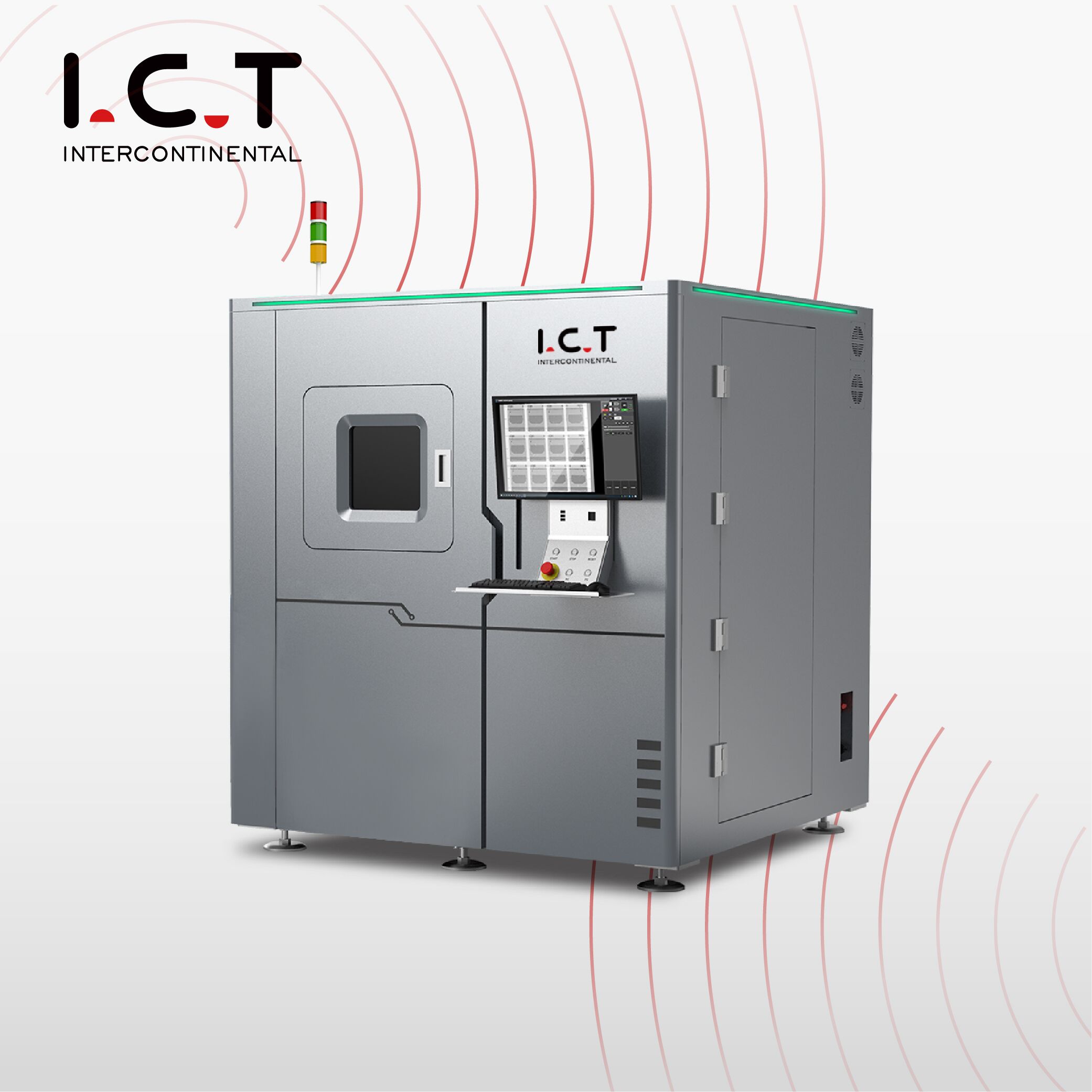

I.C.T-9500 |Offline system SMT PCB røntgeninspektionsudstyr

I.C.T-9500 maskinen er designet til at levere røntgenbilleder i høj opløsning primært til elektronikindustrien.Dette alsidige system er effektivt til mange applikationer inden for PCB-fremstillingsprocessen.Dette inkluderer BGA, CSP, QFN, Flip Chip, COB og det brede udvalg af SMT-komponenter.I.C.T-8200 er et kraftfuldt støtteværktøj til procesudvikling, procesovervågning og forfining af omarbejdningsoperationen.Understøttet af en kraftfuld og brugervenlig softwaregrænseflade er I.C.T-8200 i stand til at imødekomme små og store fabrikskrav.
  • I.C.T-9500

  • I.C.T

  • X-RAY machine

Tilgængelighedsstatus:
Antal:

I.C.T-9500 |Offline system SMT PCB røntgeninspektionsudstyr

Oversigt

SMT røntgen ICT-9500-2

X-Ray I.C.T-9500 Introduktion:

I.C.T-9500 maskinen er designet til at levere røntgenbilleder i høj opløsning primært til elektronikindustrien.Dette alsidige system er effektivt til mange applikationer inden for PCB-fremstillingsprocessen.Dette inkluderer BGA, CSP, QFN, Flip Chip, COB og det brede udvalg af SMT-komponenter.

I.C.T-9500 er et kraftfuldt støtteværktøj til procesudvikling, procesovervågning og forfining af omarbejdningsoperationen.

Understøttet af en kraftfuld og brugervenlig softwaregrænseflade er I.C.T-8200 i stand til at imødekomme små og store fabrikskrav.

Funktioner:

1. 160KV 1µm åbent røntgenrør;

2. Højhastigheds-million højopløsnings FPD-detektor, 6-akset bevægelsessystem, til at imødekomme forskellige høj-efterspørgselsdetektionsbehov;

3. Windows-navigation, praktisk målsporing;

4. Automatisk måling af BGA-tomrum og rapportgenerering;

5. Multifunktionelt DXI billedbehandlingssystem med flere billedinspektionsprogrammer med XY-programmering;

6. Maskinen leveres med UPS for at reducere skader på udstyret forårsaget af pludseligt strømsvigt;

7. Konfigurer energi-realtidsovervågningssystemet;

8. 3D CT-scanningssystem.(Plan CT+keglestråle CT);

9. Ergonomisk design, venligt menneske-maskine interface;

10. Høj sikkerhed med EU CE-certifikat, International Quality Management System ISO og AERB-certifikat for røntgen

BGA ugyldighedsberegning

BGA ugyldighedsberegning

Sikker elektromagnetisk interlock og hardwarebeskyttelse

Sikker elektromagnetisk interloc & khardware beskyttelse

Stor størrelse inspektionsbord

Stor størrelse inspektionsbord

Realtidsovervågning af stråling

Realtidsovervågning af stråling

Ansøgning:

SMT, BGA, CSP, Flip Chip, LED-detektion, Halvleder, Emballagekomponenter, Batteriindustri, Elektroniske komponenter, Autodele, Foto-voltaisk, Aluminium Trykstøbning, Støbning af plast. Keramik, andre specielle industrier.

BGA 3D CT-detektion

BGA 3D CT-detektion

IC 3D CT-detektion

IC 3D CT-detektion

Detektion af lithiumbatteri

Detektion af lithiumbatteri

Trykstøbning-detektion

Detektion af trykstøbning

Specifikation:

Vare Model I.C.T-9500
Røntgenrør Maks.Spændinger, Type 160kV/1000μA, åbent mikrofokus røntgenrør
Strømforbrug 64W
Brændpunktsstørrelse 1 μm (Option 0,5 μm)
Forstørrelse 600X
Detektor type FPD
Detektor Løsning 1 μm
Pixel 1536 x 1536
Detektor vinkel Fuld 360° synsvinkel, 2*70° hældning
Operativ system Industriel pc, Win10 64-bit, i7-processor
Systemcomputer Overvåge 24' LCD
Brugergrænseflade I.C.T Multi-funktion DXI billedbehandlingssystem
Software Maks.Indlæsningsområde 600mm*545mm
Arbejdsplatform Maks.Inspektionsområde 530mm*470mm
Maks.Lastvægt 10 kg
Bevægelseskontrol Joysticks, mus og tastaturer
Bevægelsesområde (op og ned) 250 mm
Navigation Kamera HD-kamera, laserpunkt
Udstyrsfunktioner Strømforsyning AC 110~220V (±10%) 50Hz, 3kW
Dispositionsdimensioner 1700(B)*1660(D)*1900(H) mm
Systemvægt

2700 kg

* I.C.T bliver ved med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan blive opdateret uden særlig varsel.
