| Avanceret automatisk PCB AOI-maskine AI-5146W
ICT AI-5146W er en banebrydende online aoi-inspektionsmaskine designet til dobbeltsidet inspektion efter THT-lodning. Den bruger højpræcisionsfarvekameraer og CNN-algoritmer til at optage og behandle tavlebilleder i realtid, intelligent bedømme defekter som forkerte dele, manglende komponenter eller omvendt polaritet. Denne automatiserede optiske inspektionsmaskine øger produktionseffektiviteten ved at spænde over linjer uden ændringer, hvilket giver hurtig defektplacering og kontrol over produktionslinjen. Med funktioner som fjernprogrammering og MES-datarapporter sikrer det sporbare data og lavt antal falske alarmer. Ideel til SMT-fabrikker, denne aoi-optiske inspektionsmaskine understøtter forskellige PCB-størrelser og -tykkelser, hvilket gør den til et pålideligt værktøj til kvalitetssikring i elektronikfremstilling.
| Funktion

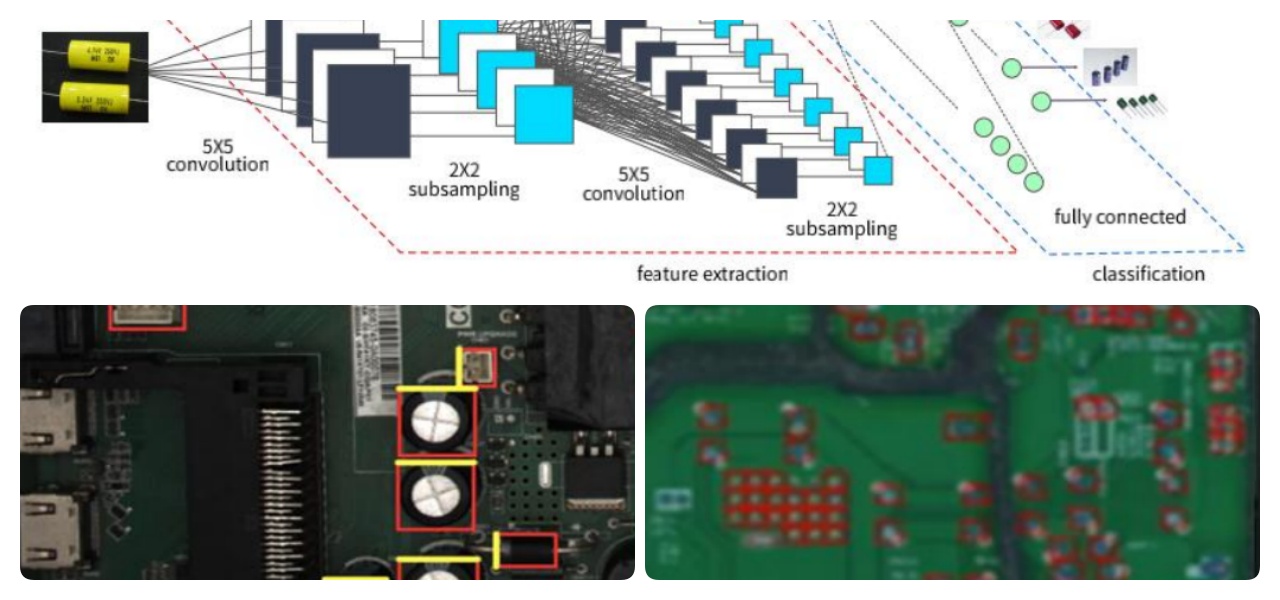

Deep Learning Algoritme
AI-5146W automatiske pcb aoi-maskine anvender dyb læring gennem CNN for at optimere big data og muliggøre intelligent minimalistisk programmering. Den identificerer automatisk komponenter og loddesamlinger med et enkelt klik, og løser problemer med lange programmeringstider og høje falske alarmer, der er almindelige i traditionelle metoder. Trænet på store datasæt, skelner den nøjagtigt NG fra OK-plader, selv med varierende loddesamlingsformer. Dette reducerer fejlinspektioner og forbedrer generaliseringen til forskellige scenarier, såsom håndtering af komponentudhæng eller stifthuller i loddemetal uden interferens.

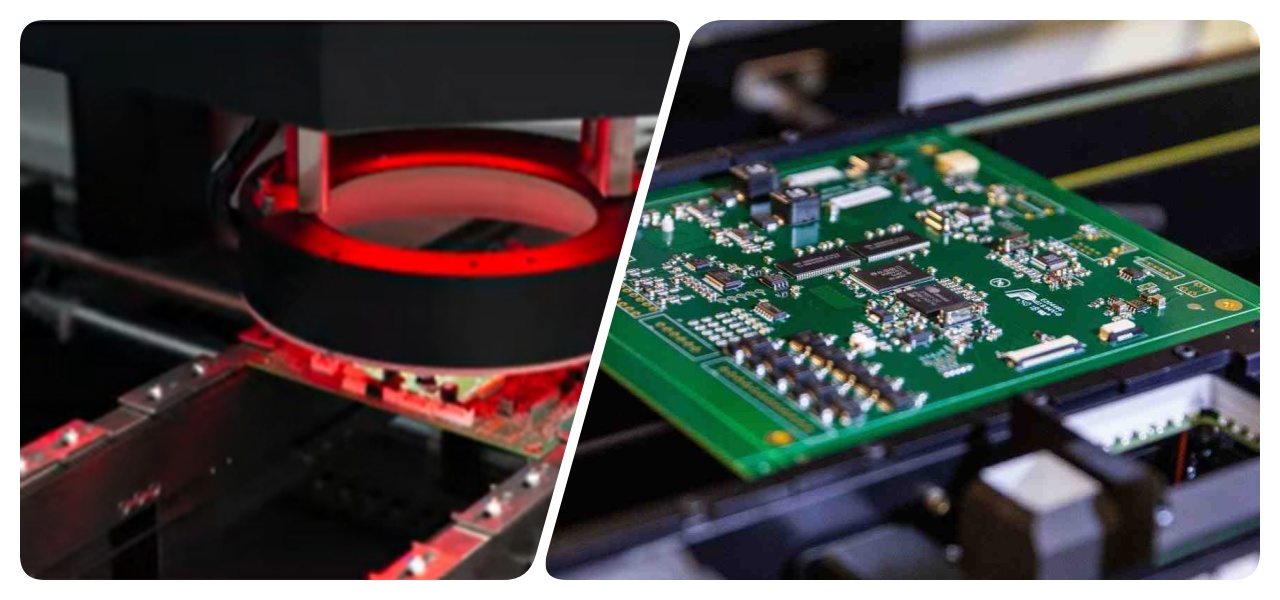

Fleksible inspektionsprocedurer
Denne automatiserede optiske inspektionsmaskine tilbyder fleksibel programmering, der tillader online eller offline justeringer uden at standse produktionen. Den kontrollerer på en intelligent måde farveringmodstande, kondensatorer, dioder og fatninger. Programmering tager kun 10-20 minutter, med hurtige skift ved at kalde eksisterende filer. Hørbare alarmer beder om varenumre, forkerte enheder eller typer, hvilket sikrer problemfri drift. Korte fejlretningstider på 10-15 minutter gør det brugervenligt for operatører.
Stærk inspektionsevne
Understøtter multi-board, mixed board og blandet materiale inspektioner, den online aoi inspektionsmaskine håndterer rotationer i flere vinkler og positioner. Det inkluderer Bad Mark-spring, hvilket forbedrer alsidighed til forskellige produktionsbehov uden at gå på kompromis med hastighed eller nøjagtighed.
| Specifikation
| Model | ICT DIP On-line dobbeltsidet AOI AI-5146W (Efter THT-lodning) | ICT DIP On-line dobbeltsidet AOI AI-5146WL (Efter THT-lodning) |
| FOV | 52,6*44 mm |
| Opløsning | 21,5 um |
| Kamera | 5M |
| Inspektionshastighed | 0,23 sek/FOV |
| PCB Højde | Top: 75 mm, bund: 75 mm |
| PCB -tykkelse | 0,3 ~ 6,0 mm |
| PCB kant | 3,0 mm |
| PCB Warpage | ±3,0 mm |
| PCB -vægt | Max: 10 kg |
| Transportørhøjde | 750&900±20 mm |
| Med justering | Manuel & Auto |
| Transportør retning | L ~R eller R ~L |
| Magt | AC220 50/60Hz,5A |
| Nominel effekt | 520W |
| Meddelelse | Smema |
| Vægt | 890 kg | 100 kg |
| Dimension | L1050*B1335*H1650mm | L1050*B1535*H1650mm |
* IKT fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan opdateres uden særlig varsel.
| DIP Line udstyrsliste
Vores DIP-produktionslinje tilbyder avancerede værktøjer til effektiv og præcis PCB-samling. Den fuldt automatiserede DIP-linje inkluderer en DIP-indføringslinje til nøjagtig komponentplacering, en bølgelæsser til jævn PCB-indgang, en bølgeaflæsser til sikker udgang og en samlebåndslinje til afsluttende kontrol. Denne højkvalitets PCB DIP-produktionslinje sikrer stabil drift, pålidelig THT-indsættelse og omkostningseffektiv montering, der opfylder forskellige industribehov. Med modulære designs og global support fra IKT øger det produktiviteten til gennemhullede opgaver.
| Produktnavn | Formål i DIP Line |
Automatisk indstiksmaskine | Anbringer automatisk komponenter på printkort med præcision til DIP produktionslinje. |
Bølgelodningsmaskine | Smelter loddemetal for at danne faste samlinger på PCB'er under THT plug-in proces. |
Selektiv lodningsmaskine | Påfører loddemetal selektivt på specifikke områder for nøjagtig THT-samling |
Post-wave Inline AOI | Inspicerer loddesamlinger og placeringsfejl på DIP samlet PCB. |
Røntgen | Kontrollerer intern loddekvalitet og skjulte defekter i THT-komponenter. |
IKT -tester | Tester den elektriske ydeevne og tilslutningsmuligheder af samlet PCB. |
Bæltemonteringslinje | Transporterer printplader jævnt gennem DIP-linjen for effektiv montering og inspektion. |
| Video om kundesucces
I vores fremhævede video viser vi fem avancerede AOI-modeller, inklusive AI-4026, AI-4540, AI-5146W, og fremhæver deres effektive programmeringsfunktioner. Videoen demonstrerer én-tast programmering til hurtig opsætning, parameterudsendelse til at anvende indstillinger på tværs af komponenter, automatisk detektering af brodannende lodderammer, panelkopiprogrammering for replikerede tavler og intelligent stiplanlægning for at optimere inspektionsruter. Dette eksempel fra den virkelige verden fra en kundes SMT-linje i Mexico illustrerer, hvordan den automatiske AI-5146W pcb aoi-maskine integreres problemfrit, hvilket reducerer opsætningstiden med op til 50 % og forbedrer defektdetektionsnøjagtigheden. Ingeniører på stedet yder praktisk service, hvilket sikrer problemfri installation og træning, hvilket hjalp kunden med at opnå højere gennemløb og færre falske alarmer i deres produktionsproces.
| Service & Træning
IKT giver omfattende service og træning for at maksimere din automatiske pcb aoi-maskines ydeevne. Vores globale team tilbyder installation, fjernfejlfinding og vedligeholdelse på stedet, hvilket sikrer minimal nedetid. Træningsprogrammer dækker betjening, programmering og fejlfinding, skræddersyet til dine behov. Med centraliseret styring understøtter vi én-til-mange-domme og hurtige svar, hvilket hjælper dig med at optimere produktionen. Vores langsigtede partnerskabstilgang omfatter regelmæssige opdateringer og teknisk support, opbygning af tillid og effektivitet til din fabrik.
| Kundeanmeldelser
Vores kunder roser IKT-ingeniører for deres ekspertise og hurtige problemløsning under installationer. De elsker den pålidelige automatiske pcb aoi-maskineydeevne, idet de bemærker dens nøjagtighed og brugervenlighed. Mange fremhæver vores sikre emballage og hurtige forsendelse, der forhindrer skader. Derudover sætter kunderne pris på vores hurtige svar på forespørgsler, hvilket sikrer problemfri drift og stærk løbende support.
| Vores certificering
ICT har nøglecertificeringer som CE, RoHS, ISO9001 og forskellige patenter, hvilket afspejler vores forpligtelse til kvalitet og sikkerhed. Disse sikrer, at vores automatiske pcb aoi-maskine opfylder globale standarder for miljøoverholdelse og pålidelighed. Vores patenterede teknologier inden for AI-inspektion øger innovationen, mens ISO9001 garanterer ensartede fremstillingsprocesser, hvilket giver kunderne tillid til produktets holdbarhed og ydeevne.
| Om IKT og vores fabrik
ICT er en førende elektronikproducent med intern forskning og udvikling og produktion, der beskæftiger over 89 medarbejdere i et 12.000 m² stort anlæg. Vi er vokset hurtigt siden 2012 og betjener mere end 1.600 kunder i 72 lande. Vores fabrikker har strenge testprocedurer og robuste kvalitetsstyringssystemer, der sikrer, at hver automatisk pcb aoi-maskine opfylder høje standarder. Med 20 ingeniører og 8 afdelingskontorer leverer vi globale løsninger fra behovsanalyse til optimering.
