ICT-6561
I.C.T
| Antal: | |
|---|---|
| Avanceret automatisk stencilprinter
SMT fuldautomatisk stencilprinter fra ICT er et topvalg til moderne printmontering. Denne maskine tilbyder høj præcision og hastighed med en 7-sekunders printcyklus og en nøjagtighed på ±0,025 mm. Det automatiserer påføring af loddepasta, hvilket reducerer manuelle fejl og spild, mens kvaliteten forbedres. Den er designet til industrier som forbrugerelektronik, LED og bilindustrien og har automatisk PCB-kalibrering, justerbart gummiskrabertryk og stencilrensning. IKT integrerer Industry 4.0 og MES-systemer til smarte fabriksløsninger. Med nem betjening på Windows 10 og holdbare materialer fra topmærker sikrer den langsigtet pålidelighed. Denne printer hjælper fabrikker med at øge produktiviteten og opfylde forskellige behov med effektiv, stabil ydeevne.
| Funktion
Denne skærmprinter SMD leverer en udskrivningsnøjagtighed på ±0,03 mm takket være dens avancerede visionsystem med ensartet ring og koaksiale lyskilder. Den identificerer nøjagtigt forskellige PCB-mærker, hvilket sikrer perfekt justering for fortinning og FPC, hvilket forbedrer den samlede produktionskvalitet.
Den automatiske stencilprinter inkluderer et avanceret op-og-ned-matchningssystem, der justerer til forskellige printtyper. Denne funktion sikrer præcis stencilplacering, reducerer fejl og forbedrer effektiviteten i højhastighedselektronikproduktionsprocesser.
Udstyret med et unikt sprayrengøringssystem tilbyder den tørre, våde og manuelle rengøringsmuligheder. Det separate CCD- og rensedesign, der styres af software, sparer forbrugsstoffer og bevarer en ren stencil, hvilket sikrer ensartet udskriftskvalitet over tid.
| Specifikation
| Model | IKT-4034 | ICT5134 | IKT-5151 |
| Rammestørrelse (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -størrelse (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportretning | Venstre-højre; Højre venstre; Venstre venstre; Højre-højre | ||
| Supportsystem | Magnetisk pin/op-ned-tabeljusteret/supportblok | ||
| Klemmesystem | Sideklemning (vakuumdyse, automatisk tilbagetrækkeligt Z-tryk er mulighed) | ||
| Printerhoved | To uafhængige motoriserede printhoveder | ||
| Squeegee Type | Rustfrit stål (standard), plastik | ||
| Rengøringssystem | Tørt, vådt, vakuum | ||
| Inspektion | 2D-inspektion (standard) | ||
| Strømforsyning | AC:220±10%,50/60HZ,3Kw | ||
| Kontrolmetode | PC kontrol | ||
| Dimension (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | IKT-6534 | ICT-6561 | ICT-9060 |
| Rammestørrelse (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -størrelse (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan opdateres uden særlig varsel.

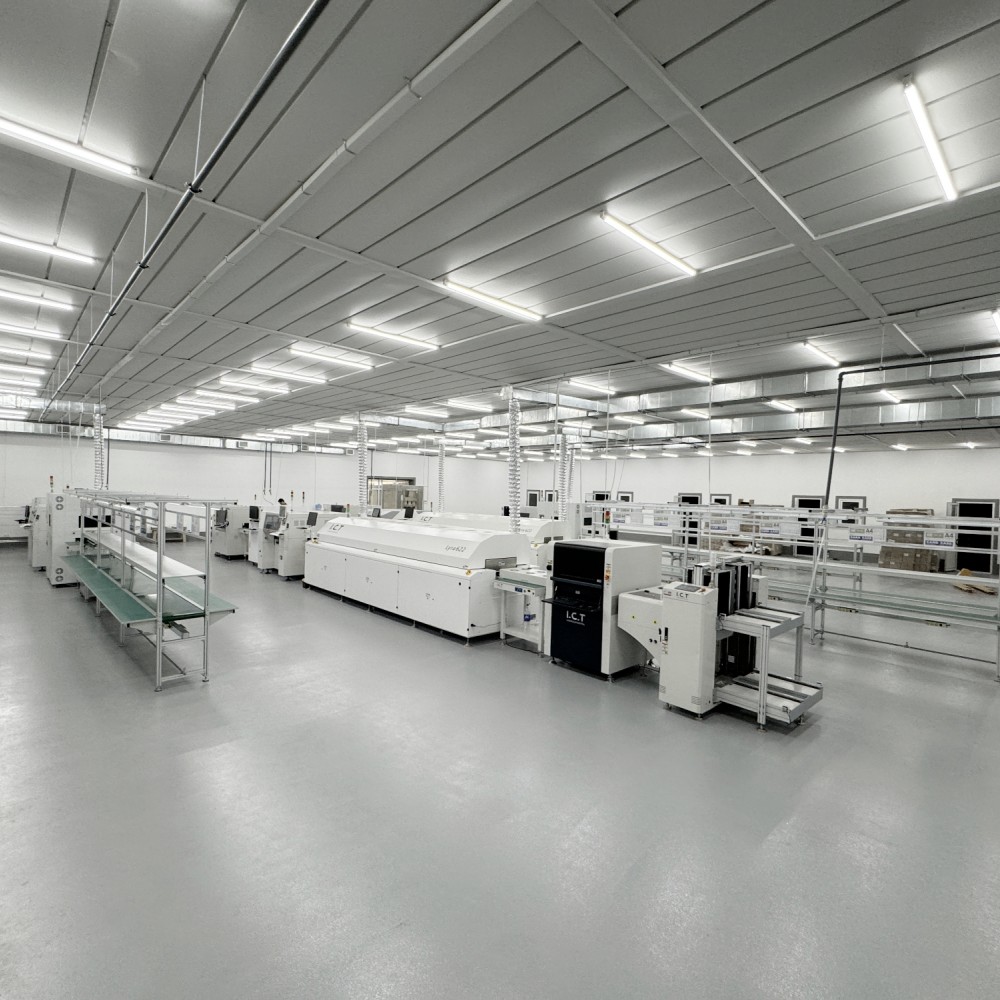

| SMT-linjeudstyrsliste
Vores højkvalitets PCBA-produktionslinje har avanceret udstyr til effektiv og præcis PCB-samling. Den fuldt automatiserede SMT-linje inkluderer en læsser, en autoprinter til nøjagtig påføring af loddepasta, en pick-and-place-maskine til præcis komponentplacering, en reflow-ovn til pålidelig lodning og et AOI-system til grundig defektinspektion. Denne højkvalitets PCBA-produktionslinje sikrer jævn drift, høj pålidelighed og lavpris SMT-montering, der opfylder forskellige branchekrav.
| Produktnavn | Formål i SMT Line |
|---|---|
| PCB -læsser | Indlæser automatisk blottede PCB'er til linjen. |
| Loddepastaprinter | Udskriver loddepasta på PCB-puder nøjagtigt. |
| Vælg og placer maskine | Monterer komponenter på printkort præcist. |
| Reflow ovn | Smelter loddemetal for at danne faste samlinger. |
| Aoi maskine | Inspicerer loddesamlinger og placeringsfejl. |
| SPI maskine | Kontrollerer loddepastaens højde og kvalitet. |
| Sporbarhedsudstyr | Registrerer og sporer produktionsdata: Lasermarkeringsmaskine /labelmontering/inkjetprinter |
| Kundecasestudie
I 2025 besøgte IKT-ingeniører en LED-belysningsfabrik i hjemmet for at installere et automatisk stencilprintersystem. Klienten krævede en kompakt 16m x 2,7m U-formet opsætning inden for et 21m x 5m rum. Efter 2 dages installation og 6 dages træning blev projektet gennemført med succes, hvilket imødekom kundens produktionsbehov med ekspertstøtte.
| Service og træningssupport
ICT leverer professionel installation, vedligeholdelse og træningstjenester. Vores team sikrer problemfri drift og tilbyder løbende teknisk assistance for at hjælpe kunder med at optimere deres brug af elektroniske skærmstencilprintere.
| Kundeanmeldelser
Kunder værdsætter vores ingeniørers ekspertise under opsætningen og skærmstencilprinterens pålidelige ydeevne. De roser også den sikre emballage og hurtige svar på tekniske forespørgsler, hvilket opbygger varig tillid til vores løsninger.
| Certificeringer og standarder
ICT har CE, RoHS, ISO9001 og flere patenter, hvilket viser vores fokus på sikkerhed og innovation. Disse certificeringer sikrer, at vores elektroniske stencilprinter lever op til globale kvalitetsstandarder.
| Om ICT Company og vores fabrik
ICT blev grundlagt i 2012 og er en betroet leverandør af elektronikløsninger med over 25 års erfaring. Med 89 medarbejdere, 20 ingeniører og et 12000m² anlæg udfører vi intern forskning og udvikling og produktion. Vores fabrik betjener mere end 1600 kunder i 72 lande og opretholder streng kvalitetskontrol og et robust ledelsessystem, der driver hurtig vækst på verdensplan.
