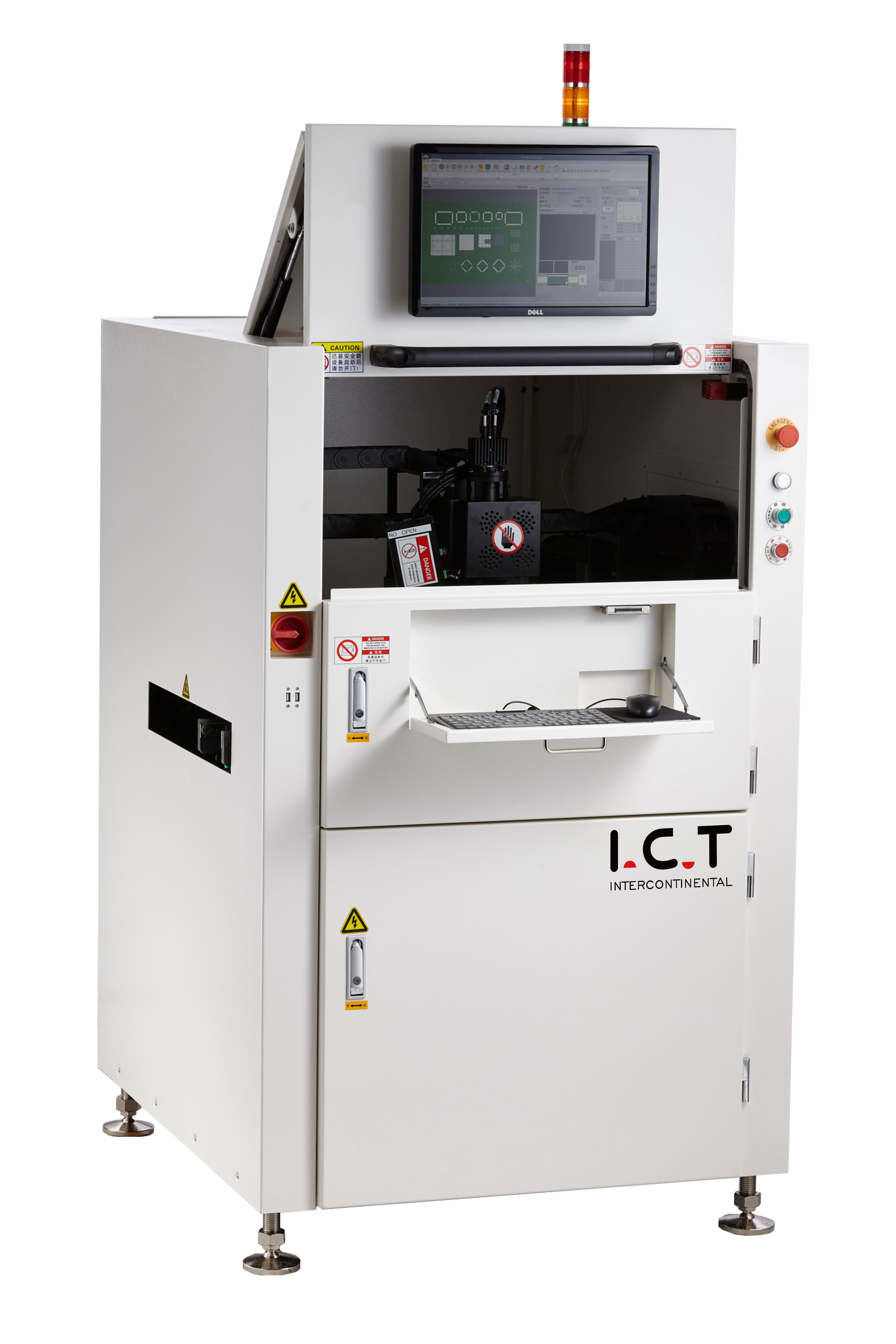

SMT 3D spi loddepasta inspektionsmaskine I.C.T-S600

SMT 3D spi loddepasta inspektionsmaskine I.C.T-S600.Køb det med din betroede partner!I.C.T bringer 26 års erfaring i SMT-branchen.
Højdepunkter: Installation og træning på stedet Tilgængelig, 24/7 kundeservice.Højt uddannede eksperter. Nøjagtig og økonomisk.Vision guidet DIY kit.Nem at samle.Open Source-software.
  • I.C.T-S600

  • I.C.T

  • spi machine

Tilgængelighedsstatus:
Antal:


Spi inspektion



On Line SPI I.C.T-S400 Introduktion:

I.C.T 3D SPI kan fuldstændigt løse problemet med skygge og tilfældig refleksion i detektionsprocessen, så loddepasta 3D-detektion

nøjagtigheden er højere;udstyret med et 5M pixel højhastighedskamera, registreringshastigheden er hurtigere, billedet er mere delikat og rigt;det er et ideal

valg til højhastigheds- og højpræcisionsproduktionslinjer.


Funktioner:
1. Linsen af ​​professionelt linsedesign gør billedet mere ensartet og delikat og forbedrer detektionsstabiliteten betydeligt.
2. Det kan importeres til Gerber-filprogrammering, eller det kan bruges til at redigere og fejlsøge penge fra billedredigeringstilstand.
3. 3D-projektionsmetoden i flere retninger kan effektivt løse detekteringsfejlen forårsaget af skyggeeffekten i loddepastaen
opdagelsesproces.
4. Operativsystemet forbedrer resultatgenkendelses- og behandlingsfunktionen i henhold til brugergrænsefladestrukturen.
5. Høj præcision programmerbar sort og hvid moire frynser, den højeste målenøjagtighed 0,67um.
6.Baseret på nøjagtige 3-dimensionelle måledata kan operatører optimere hele projektet på kort tid.


Smt Spi Maskine

3D teknologi

Høj præcision programmerbar sort og hvid moire frynser.  Høj præcision lyskildekontrolteknologi, flere multiple eksponeringer.  Den højeste målenøjagtighed 0,67um.

Loddepasta inspektionsmaskine

3D-kompensationsfunktion

Med tykkelsesstrimmelmåleteknologien for forskellige cyklusser,  I.C.T  kompensere for forskellen i bøjning for brættet i realtid.

Spi maskine

Integral støbning

Integreret støbning er vedtaget for at sikre nøjagtigheden og stabiliteten af  maskinen


Spi inspektion

Randstrålerne projiceres og indsamles, og der tages flere billeder på én gang for omfattende beregning.

3D loddepasta-inspektion

Strobe, konstant lys, øjeblikkelig eksponering, Multieksponering, 10 kanaler Høj præcision lyskildekontrol.

Spi loddepasta inspektion

Kompakt struktur, minimalt fodaftryk, monorail dobbeltskinne

PCB valgfri.

Loddepasta inspektionsmaskine

Integreret støbestruktur, FPC-kompatibel, PCB kan være op til 1200 * 500 mm.

Model I.C.T-S400 I.C.T-S600 I.C.T-S1200
PCB størrelse 55*55 ~400*300mm 55*55 ~600*500mm 55*55 ~ 1200*500 mm
PCB Tickness 0,5 ~ 5,0 mm
PCB vægt ≤5,0 kg
Justering af transportbånd Manuel/automatisk
Mål Type Højde, areal, volumen, offset, bro, form
Paste Højde 0 ~ 500um
Min mål størrelse 180 ~ 180 um
Min Pad Pitch ≥100um
Måleprincip Multi-farve vektor grænse måling
Højde opløsning 0,67um(teoretisk værdi)
Kamera Pixel 530 mio
FOV størrelse 28mm/35mm/37mm/41mm
Detektionshastighed 0,45s/FOV
Program tid 5 ~ 10 min
Datatype Gerber Data 274D/274X, Scan PCB
Stregkode scanning Kamerascanning (Option: Stregkodepistol)
Strøm AC220,50/60Hz,1KVA
Maskinens dimension 630*1620*1470 mm 830*1620*1470 mm 1700*1150*1500mm
Vægt 1200 kg 1300 kg 1600 kg




Succesfuld oplevelse:
I.C.Ts kunde i 35 lande verden over
1. Vi har hjulpet kunder med at bygge en masse nye fabrikker rundt om i verden.
2. Uddannelse af mere end 500 eksperter og teknikere til kunder.
3. Blev den mest pålidelige kinesiske partner for dig.


Feller SMT fabriksopsætning, vi kan gøre for dig:
1. Vi leverer fuld SMT-løsning til dig
2. Vi leverer kerneteknologi med vores udstyr
3. Vi leverer den mest professionelle tekniske service
4. Vi har rig erfaring med SMT fabriksopsætning
5. Vi kan løse ethvert spørgsmål om SMT

Smt Spi Maskine

Spi maskine

Pakkemetode:
Standard trækasse med vakuumpakke

Forsendelsesmåde:
1. Med fly, for prøve og lille pakke, international ekspres som DHL, UPS, EMS...
2. Til søs, for stor pakke og mængde;
3. Andre måder som kunden anmoder om.

Leveringstid:
35 dage
