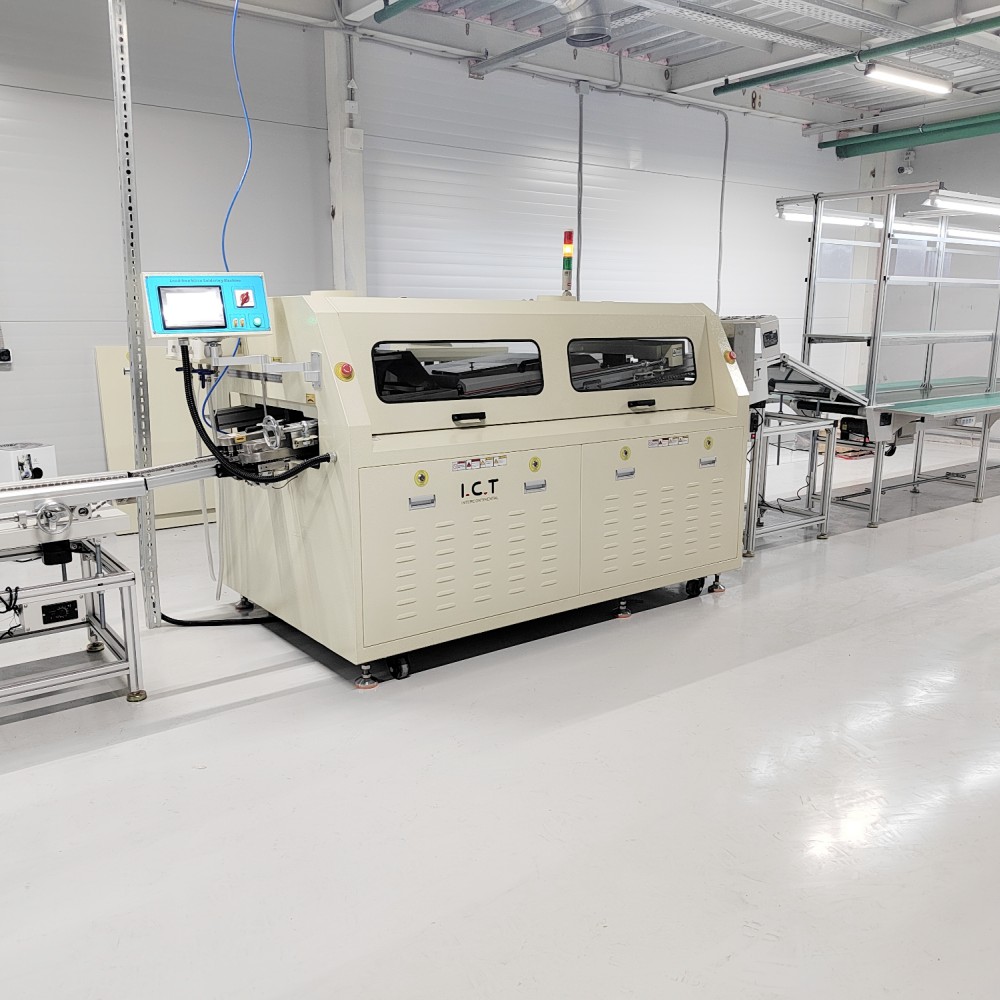

| Smt blyfri bølgeloddemaskine – Professionel loddebølgemaskine
ICT W-serien Smt blyfri bølgeloddemaskine er kerneloddedyppemaskinen til SMT DIP produktionslinjer. Denne smt-loddemaskine bruger japansk Kuroda-præcisionsdyse til nøjagtig fluxbelægning, fuldt uafhængige vandrette varmezoner til stabil temperaturkontrol og energibesparende design, der holder normal effekt på kun 7kW. Valgfri nitrogenbeskyttelse opfylder blyfri standarder af høj kvalitet. Udbredt anvendt i bilelektronik, smarte målere og forbrugerprodukter, denne Smt blyfri bølgeloddemaskine tilbyder enestående ydeevne til moderne SMT DIP-linjer.
| Funktion
Japansk Kuroda-mundstykke med justerbart forstøvningsområde og pyramidefilter leverer ensartet, lavtforbrugende fluxlag hver cyklus. Digital flowmåler og stabil tryktank reducerer fluxforbruget til det halve og holder kammeret rent – en stor fordel for Smt blyfri bølgeloddemaskine i kontinuerlig THT-produktion.
Tredjeparts uafhængig overtemperaturbeskyttelse plus PLC+PID lukket sløjfestyring giver flere sikkerhedslag. Realtidsovervågning og øjeblikkeligt nødstop beskytter operatører og udstyr under 24-timers drift af DIP Wave Loddemaskine.
Uafhængige vandrette varmezoner med lukket varmluftsvej og ensretterplader garanterer perfekt jævn temperatur over hele brættet. Opvarmning tager kun omkring 15 minutter, og normal effekt forbliver på 7kW - den mest økonomiske opvarmning blandt lignende loddebølgemaskiner.
| DIP Line udstyrsliste
| Model | W4 | W3 | W2 |
| Dimension: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Vægt (kg) | Ca.1500kg | Ca.1200kg | Ca. 790 kg |
| Strømforsyning | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Startup Power | 32kw | 24kw | 16 kw |
| Drift Power | 12kw | 9 kw | 7kw |
| Kontrolsystem | PLC | ||
| Spray system | |||
| Transmissionsmetode | Trinmotor | ||
| Spraytryk | 0,25Mpa--0,4Mpa | ||
| lux flow | 10--100 ml/min | ||
| Udstødnings diameter | Φ200 mm | ||
| Udstødningskapacitet | 25m3/min | ||
| Forvarmningssystem | |||
| Forvarmningstilstand | Varm luft | ||
| Kontroltilstand | PID + SSR | ||
| Forvarmningszone | 4 | 3 | 2 |
| Forvarmningslængde | 1800 mm | 1600 mm | 1200 mm |
| Forvarmning Temp. | (stuetemperatur) -250°C | ||
| Opvarmningstid (min) | Ca.15min (indstilling 150°C) | ||
| Transportsystem | |||
| PCB størrelse: LxW(mm) | Min:80x60mm; Max: 400x300 mm | ||
| Transporthastighed | 0-2000 (mm/min) | ||
| Transportørhøjde | 750+/-20 (mm) | ||
| Finger | Dobbelt krogklo (Standard) | ||
| Kontrol af transportbåndets bredde | Manuelt | ||
| Transportørvinkel | 4~7 grader | ||
| Loddesystem | |||
| Loddepotte stil | Mekanisk motordrev | ||
| Loddepotte materiale | Fuld Titanium (Standard FT) | ||
| Loddepottetemperatur | 300 ° C. | ||
| Loddepottekapacitet | Blyfri 350 kg | Blyfri 300 kg | Blyfri 250 kg |
| Andre | |||
| Fingerrensesystem | Børste | ||
| DIP Line udstyrsliste

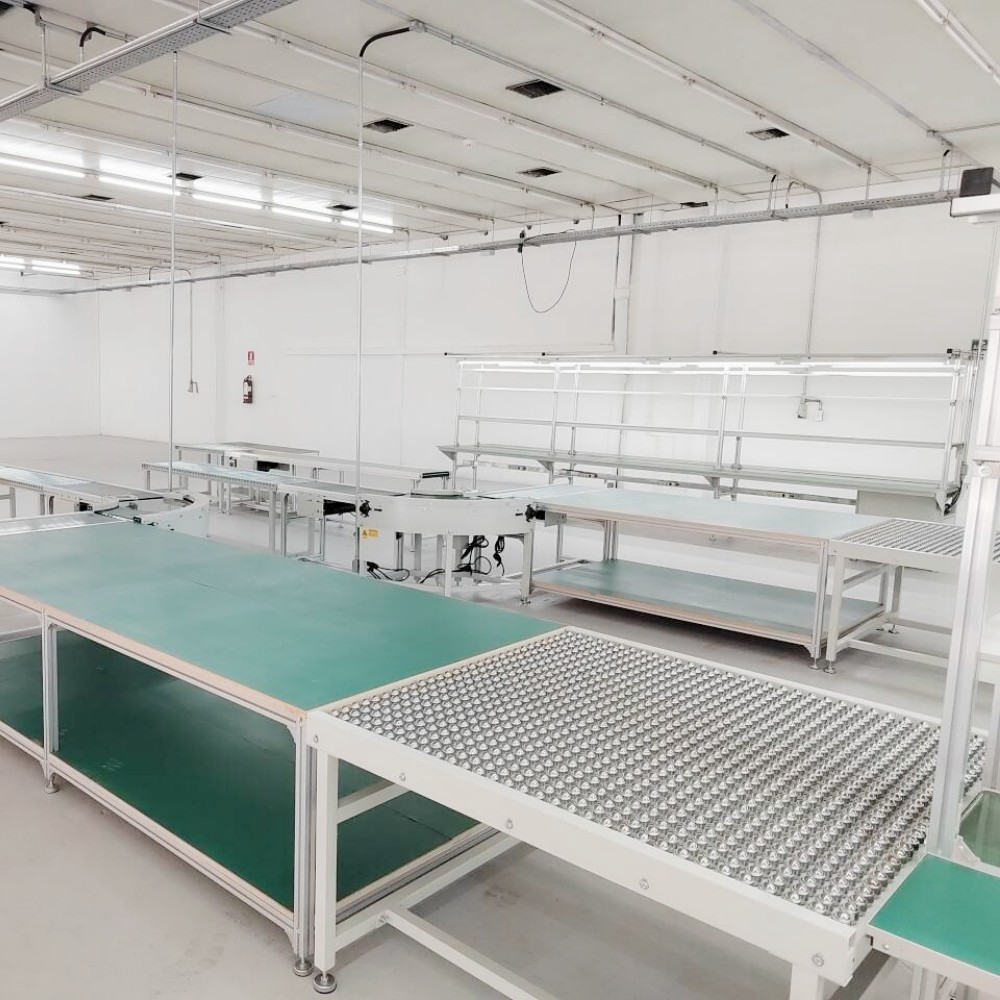

Vores DIP-produktionslinje tilbyder avancerede værktøjer til effektiv og præcis PCB-samling. Den fuldt automatiserede DIP-linje inkluderer en DIP-indføringslinje til nøjagtig komponentplacering, en bølgelæsser til jævn PCB-indgang, en bølgeaflæsser til sikker udgang og en samlebåndslinje til afsluttende kontrol. Denne højkvalitets PCB DIP-produktionslinje sikrer stabil drift, pålidelig THT-indsættelse og omkostningseffektiv montering, der opfylder forskellige industribehov. Med modulære designs og global support fra IKT øger det produktiviteten til gennemhullede opgaver.
| Video om kundesucces

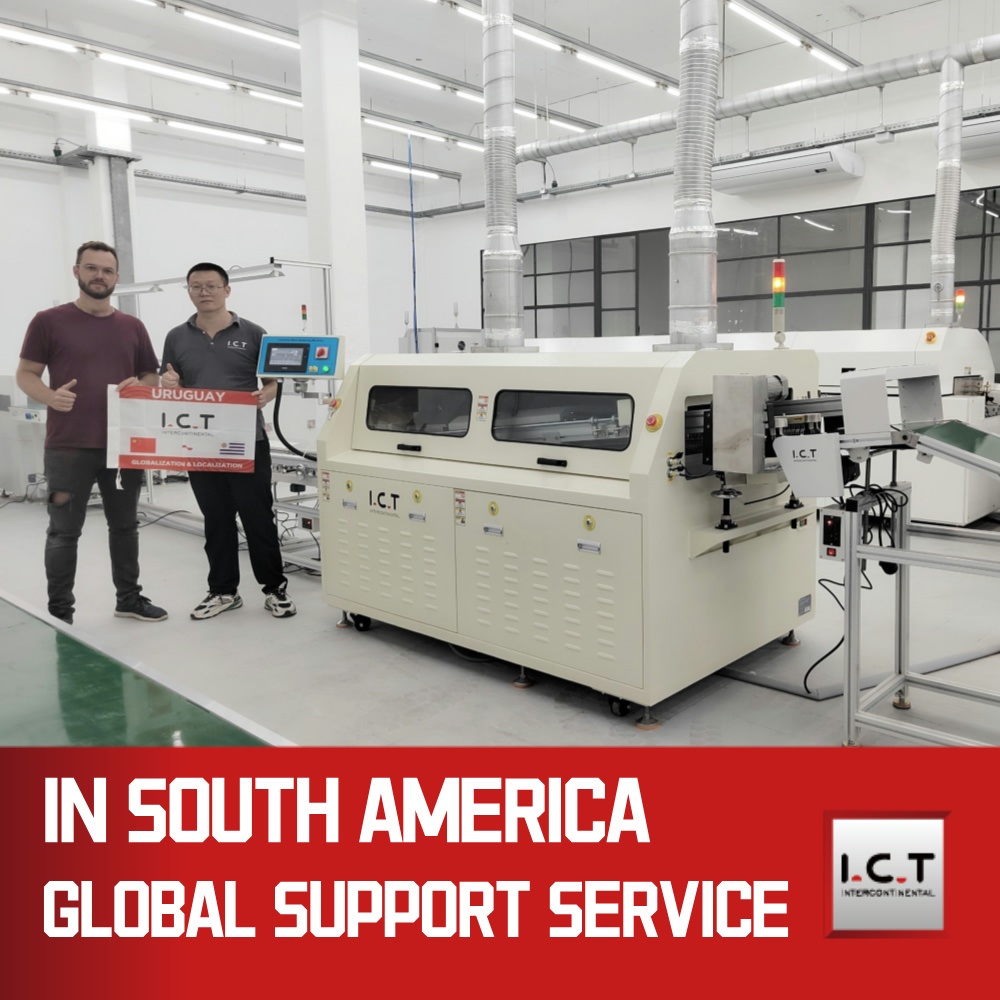

En smartmålerfabrik i Uruguay havde brug for en pålidelig smt-loddemaskine til at håndtere komplekse plader med store komponenter i deres DIP-linje. Vi leverede W-serien Smt blyfri bølgeloddemaskine og sendte ingeniører til komplet installation og træning. Maskinen startede fuld produktion ved kun 7kW med nul defekter og perfekte samlinger. Kunden filmede loddemaskinen kørende og delte, hvordan den forbedrede deres daglige output dramatisk. Dette projekt er blevet model for mange elektronikproducenter i regionen.
| Ekspertservice og uddannelse
ICT behandler enhver Smt blyfri bølgeloddemaskine som starten på et langsigtet samarbejde. Vi leverer gratis fabrikslayoutrådgivning, procesjustering på stedet, kurser på lokalt sprog, softwareopgraderinger i hele levetiden og reservedele fra 8 globale varehuse – hvilket sikrer, at din SMT DIP-linje når maksimal effektivitet med minimal risiko.
| Kunde ros

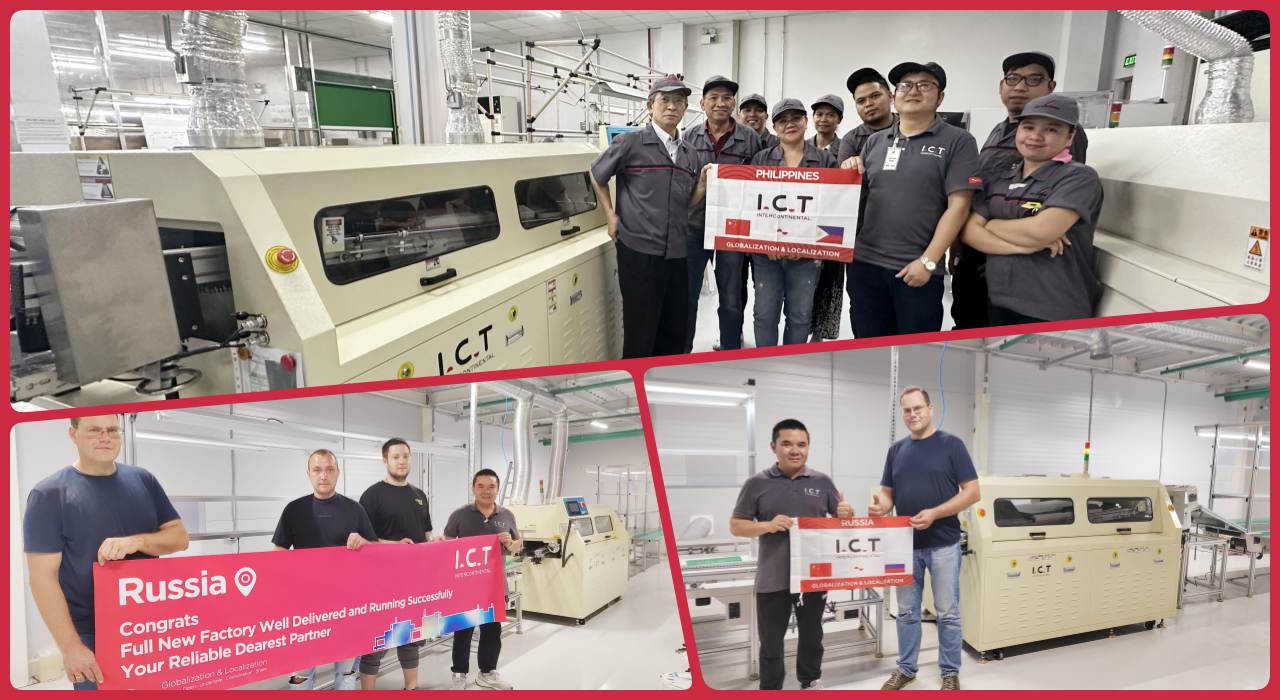

Fabrikker verden over roser vores Smt blyfri bølgeloddemaskine for dens bundsolide daglige drift, ekstremt lave elforbrug og perfekte lodderesultater på komplekse plader. De nævner især træeksportkasserne, der ankommer intakte efter lang forsendelse, øjeblikkelig fjernsupport fra hovedkvarteret, og hvor let maskinen arbejder med eksisterende SMT DIP-udstyr.
| Kvalitetscertificeringer
Hver ICT Smt blyfri bølgeloddemaskine bærer CE-, CCC-, UL-, RoHS- og ISO9001-certificeringer plus adskillige patenter på energibesparende varme- og fluxsystemer – hvilket giver kunderne fuld tillid til global overholdelse og teknisk ekspertise.
| Om IKT-virksomhed og fabrik
ICT – Din pålidelige kære partner Siden 2012 har ICT bygget en global platform for krydsværdi for elektronikfremstilling med 12.000㎡ industripark i Dongguan og 8 oversøiske servicecentre. 89 medarbejdere inklusive 20 senioringeniører og $30 millioner registreret kapital gør os i stand til at mestre alle detaljer fra design til levering. Vi betjener over 1600 kunder i 72 lande med værdier af 'Integrity, Simple, Open, Coordination, Share' og leverer den mest betroede loddebølgemaskine og komplette SMT DIP-løsninger verden over.
