Dansk  |
ICT-6561
I.C.T
| Antal: | |
|---|---|
| SMT PCB Stencil Screen Printing Machine Basics
SMT PCB Stencil Screen printmaskinen håndterer PCB'er til 650x610 mm med under 7 sekunders cyklusser. Høj nøjagtighed ±0,01 mm gentagelse og 0,025 mm print dragt LED, bilindustrien, elektronik. Autofunktioner inkluderer PCB-kalibrering, trykfeedback, stencilrensning. Mulighed for limudskrivning fungerer godt. Stencil PCB-printeren bruger Windows 10 til nem navigation. Industry 4.0 og MES muliggør realtidsinformation. IKT giver fuld planlægning og support. Denne SMT stencil printer automatisk passer til forskellige behov i SMT PCB print maskine. Serigrafimaskine til SMT reducerer manuelt arbejde. Printerstencil PCB sikrer ensartede resultater.
| Funktion
Buebroophæng forbinder gummiskraberen direkte med to højpræcisionstrinmotorer. Dette styrer separationshastighed og afstand på flere metoder. Dobbelte glideskinner sikrer nøjagtighed og stabilitet før og efter drift. Automatisk trykjustering med online feedback danner perfekt pasta. SMT PCB stencil serigrafimaskinen understøtter lim og forskellige substrater. Importerede topmærker sænker fejlprocenten. Levetid over ti år. Det sparer omkostninger i serigrafimaskine til SMT. Ideel til fin-pitch i printerstencil PCB.
Unik båndtransportør forhindrer problemer med PCB, der sidder fast. Motoren driver hastigheden præcist op til 1500 mm/s. Vejbeskrivelser tilgængelige venstre-højre, højre-venstre eller andre. Sideklemmer og vakuum klemmer effektivt brædder. Forvridning under 1 % tilladt. SMT stencilprinteren løfter automatisk PCB til korrekt højde programmæssigt. Magnetiske stifter eller op-ned-borde tilføjer støtte. Dette garanterer jævn kontakt for kvalitetsprint i stencil PCB-printer. Hurtig omstilling under 5 minutter. Passer til SMT PCB-printmaskinelinjer.
Tør, våd, vakuum og manuelle tilstande tilgængelige. CCD og rensedele er adskilt for sikkerhed. Unikt sprøjtesystem påføres jævnt fra top til bund. Software kontrollerer alkohol- og papirforbrug. Speciel udstødningsmotor giver stærkt vakuum. Serigrafimaskinen til SMT registrerer stencilhuller med lyskompensation. Autorengøring sikrer perfekt udskrivning på lang sigt. Dette opretholder høje standarder i SMT PCB Stencil Screen printmaskine.
| Specifikation
| Model | IKT-4034 | ICT5134 | IKT-5151 |
| Rammestørrelse (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -størrelse (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportretning | Venstre-højre; Højre venstre; Venstre venstre; Højre-højre | ||
| Supportsystem | Magnetisk pin/op-ned-tabeljusteret/supportblok | ||
| Klemmesystem | Sideklemning (vakuumdyse, automatisk tilbagetrækkeligt Z-tryk er mulighed) | ||
| Printerhoved | To uafhængige motoriserede printhoveder | ||
| Squeegee Type | Rustfrit stål (standard), plastik | ||
| Rengøringssystem | Tørt, vådt, vakuum | ||
| Inspektion | 2D-inspektion (standard) | ||
| Strømforsyning | AC:220±10%,50/60HZ,3Kw | ||
| Kontrolmetode | PC kontrol | ||
| Dimension (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | IKT-6534 | ICT-6561 | ICT-9060 |
| Rammestørrelse (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -størrelse (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan opdateres uden særlig varsel.
| SMT-linjeudstyrsliste

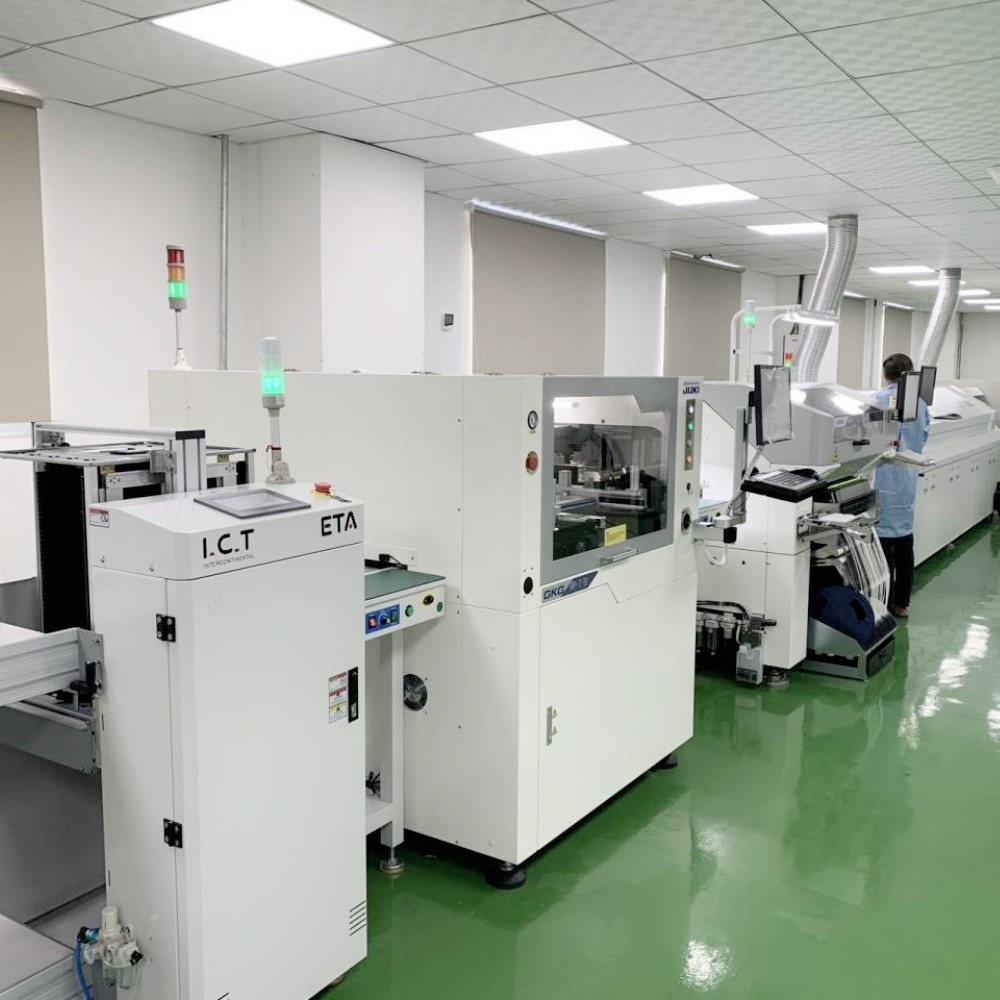

Vores højkvalitets PCBA-produktionslinje har avanceret udstyr til effektiv og præcis PCB-samling. Den fuldt automatiserede SMT-linje inkluderer en læsser, en autoprinter til nøjagtig påføring af loddepasta, en pick-and-place-maskine til præcis komponentplacering, en reflow-ovn til pålidelig lodning og et AOI-system til grundig defektinspektion. Denne højkvalitets PCBA-produktionslinje sikrer jævn drift, høj pålidelighed og lavpris SMT-montering, der opfylder forskellige branchekrav.
| Produktnavn | Formål i SMT Line |
|---|---|
| PCB -læsser | Indlæser automatisk blottede PCB'er til linjen. |
| Loddepastaprinter | Udskriver loddepasta på PCB-puder nøjagtigt. |
| Vælg og placer maskine | Monterer komponenter på printkort præcist. |
| Reflow ovn | Smelter loddemetal for at danne faste samlinger. |
| Aoi maskine | Inspicerer loddesamlinger og placeringsfejl. |
| SPI maskine | Kontrollerer loddepastaens højde og kvalitet. |
| Sporbarhedsudstyr | Registrerer og sporer produktionsdata: Lasermarkeringsmaskine /labelmontering/inkjetprinter |
| Kundesuccesvideo
IKT-ingeniører fløj til Nordamerika for at få en kunde til skønhedsinstrumenter. De installerede to SMT-linjer ved hjælp af SMT PCB Stencil Screen-printmaskine. Arbejdet omfattede behovsanalyse, udstyrskalibrering, fuld test. Træning lærte vision matching, trykbalance, MES parametre. Linjer bestod produktionstjek hurtigt med nøjagtige resultater med lille tonehøjde. Kunden roste ingeniørviden, hurtige rettelser, procesforbedringer. Dette eksempel viser IKT-styrke i global service til stencil PCB printer og SMT stencil printer automatisk.
| Service og træningssupport
ICT administrerer installation, vedligeholdelse, træning af SMT PCB Stencil Screen print maskinen. Teams på stedet håndterer opsætning, optimering, fejlregistreringer. Fjernhjælp analyserer problemer med det samme. Sessioner dækker MMI, undervisning, navigation, nye programmer på 5-10 minutter. Vi gennemgår kundeprocesser for effektivitet og omkostningsbesparelser. Globale varehuse lagerfører dele. Langsigtede planer omfatter justeringer og opgraderinger. Dette understøtter pålidelig drift i SMT PCB printmaskine.
| Kundeanmeldelser
Kunder kan lide IKT-ingeniører til professionelt oversøisk arbejde og hurtige svar. Serigrafimaskinen til SMT kører med få fejl. Pakning beskytter under transport. Træning gør betjeningen enkel. En sagde, 'Autofunktioner reducerer vores cyklustid.' En anden bemærkede stabile udskrifter og god understøttelse af printerstencil-printkort.
| Certificeringer og standarder
ICT har CE, RoHS, ISO9001 for kvalitet og sikkerhed. Patenter omfatter lysbuerensning, papirkontrol, spray, undgåelse af kollisioner, dispensering, fejlanalyse, nøjagtighedskontrol, proces, kvalitetsinspektion, stencilsystem, adskillelseshastighed, transport. Disse sikrer innovation og compliance globalt.
| Om ICT Company og vores SMT Factory
IKT byder på intern forskning og udvikling og produktion med 89 medarbejdere, 20 ingeniører på 12000 m². Vi betjener 1600+ kunder i 72 lande med hurtig vækst. Fabrikker bruger streng test og kvalitetsstyring. Vi dækker halvleder til samling af hele kæder. Otte filialer og varehuse yder lokal service. Dette leverer komplette løsninger til SMT PCB Stencil Screen print maskine integration.
