Pick And Place SMD Machine leverer hurtig og præcis elektronisk samling til moderne fabrikker.
en. Høj hastighed når op til 100.000 dele i timen.
b. Håndterer små komponenter fra størrelse 0201.
c. Understøtter op til 112 foderautomater for fleksibilitet.
d. Kompakt størrelse sparer værdifuld plads.
e. Avanceret syn sikrer præcis placering.
f. IKT leverer komplette løsninger.
g. Pålidelig service holder produktionen kørende.
RS-1XL
JUKI
| Antal: | |
|---|---|

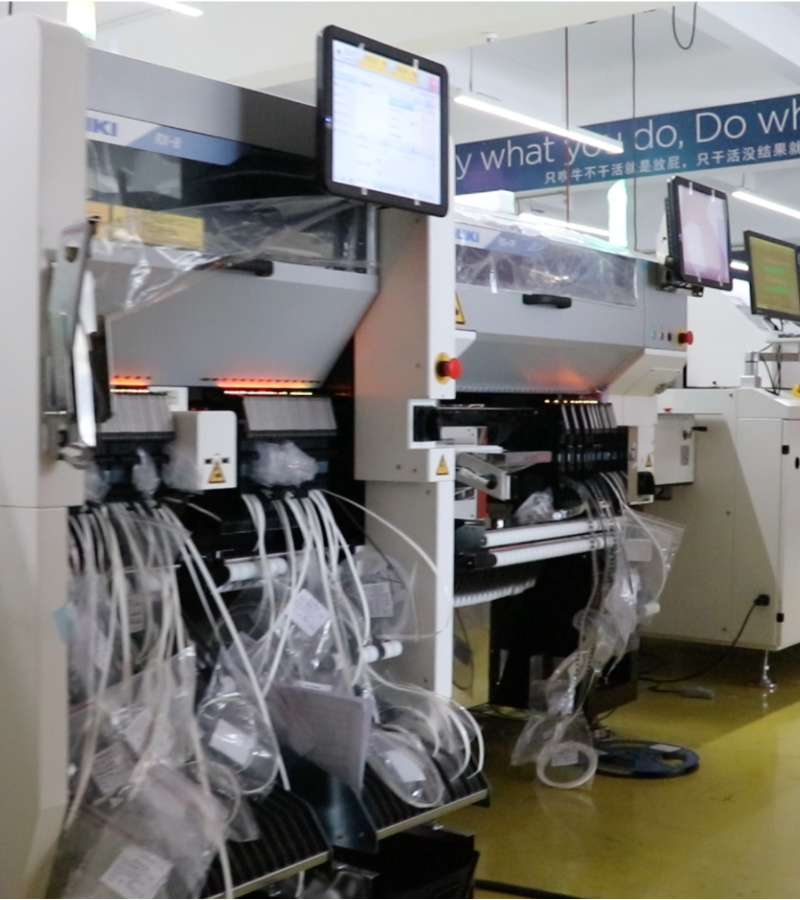

| Juki High-Speed Smart Placement Machine
Pick And Place SMD Machine-serien fra Juki tilbyder smarte, modulære løsninger til effektiv SMT-produktion. Disse maskiner placerer overflademonteringskomponenter hurtigt og præcist på PCB'er. De understøtter en bred vifte af dele, fra små chips til større, med høj præcision. Det kompakte design passer godt i enhver linje, og smarte funktioner gør opsætningen nem. Brugere kan blande modeller for de bedste resultater i højvolumen eller blandet produktion. IKT understøtter hele processen, fra planlægning til løbende hjælp, hvilket sikrer pålideligt output for elektronik såsom bildele.
| JUKI Pick and Place Machine Model Features
Funktioner i RS-1R / RS-1XL-serien
RS-1R og RS-1XL giver fleksibel, højhastighedsplacering til forskellige behov. RS-1R når 47.000 CPH med en nøjagtighed på ±35µm. Den håndterer brædder op til 650×370 mm enkelt eller større i dobbelt fastspænding. RS-1XL understøtter bredere boards op til 560 mm, ideel til større paneler som LED'er. Begge bruger smart vision og takumi-hoved til dynamisk placering. Op til 112 foderautomater tillader hurtige ændringer. Kompakt størrelse og modulopbygget design gør dem nemme at kombinere i linjer til blandet produktion.
Funktioner i RX-7R / RX-8-serien
RX-7R og RX-8 fokuserer på ultrahøj hastighed i små fodspor. RX-7R leverer 75.000 CPH med parallelle hoveder og håndterer små 03015-chips præcist. Dens 998 mm bredde sparer plads, mens den understøtter to baner. RX-8 booster til 100.000 CPH ved hjælp af innovative P20-hoved for topproduktivitet pr. område. Avanceret koaksial belysning forbedrer synet for små dele. Begge integrerer smart overvågning og lav-påvirkningsplacering, perfekt til højvolumen små komponentsamling som mobile enheder.
| Specifikation
| Parameter | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| Placeringshastighed (optimal CPH) | 47.000 | 42.000 | 75.000 | 100.000 |
| Maksimal bordstørrelse (mm) | 650 × 370 (enkelt/dobbelt) | 650 × 560 | 510 × 450 (enkeltbane) | 510 × 450 (ca.) |
| Minimum bordstørrelse (mm) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| Komponenthøjde (maks. mm) | 25 | 25 | 3-10,5 (hovedafhængig) | 3 |
| Mindste komponent | 0201 (metrisk) | 0201 (metrisk) | 03015 (metrisk) | 0201 (ca. 0,4×0,2 mm) |
| Største komponent (mm) | 74 kvadrat / 150×50 | 74 kvadrat / 150×50 | 25 kvadrat | 5 kvadrat |
| Feeder-indgange (maks.) | 112 | 112 | 76 | 56 (ca.) |
| Placeringsnøjagtighed | ±35µm (Cpk ≥1) | ±35µm (Cpk ≥1) | ±40µm (ca.) | Høj præcision (syn) |
| Maskinbredde (mm) | 1.500 (ca.) | 2.109 | 998 | 998 |
| Hovedtype | Takumi inline hoved | Takumi inline hoved | Parallelle roterende hoveder (P16S) | P20 roterende hoved |
| SMT-linjeudstyrsliste
IKT gør ægte højkvalitets PCBA produktionslinje. Vakuumlæsser giver brættet rent. Automatisk printer sæt indsæt rigtigt. Pick And Place SMD Machine sæt chip sand. Mange zone reflow lodde hårdt. God AOI finder alt dårligt. Linjen forbliv stram. Udbytte højt. Lave omkostninger. Ingen leg. Sørg for hårdt arbejde bil sundhed lys. Board kom klar virkelige verden. Vi er fulde tilbage.
| Produktnavn | Formål i SMT Line |
|---|---|
| PCB -læsser | Indlæser automatisk blottede PCB'er til linjen. |
| Loddepastaprinter | Udskriver loddepasta på PCB-puder nøjagtigt. |
| Vælg og placer maskine | Monterer komponenter på printkort præcist. |
| Reflow ovn | Smelter loddemetal for at danne faste samlinger. |
| Aoi maskine | Inspicerer loddesamlinger og placeringsfejl. |
| SPI maskine | Kontrollerer loddepastaens højde og kvalitet. |
| Sporbarhedsudstyr | Registrerer og sporer produktionsdata: Lasermarkeringsmaskine/labelmontering/ blækprinter |
| SMT -rengøringsmaskine | Anvendes til rensning af PCB'er, stencils, armaturer, dyser mv. |
| Laser PCB Routing Machine | Skær PCBA i det endelige produkt |
| Video om kundesucces
I videoen deler en tilfreds kunde deres oplevelse med vores komplette SMT- og DIP-produktionslinjer til strømforsyningsprodukter til biler. De fremhæver den glatte drift af SMT-linjen, startende fra læsseren, renseren, printeren og Juki High-Speed Smart Placement Machine, der placerer komponenter hurtigt og præcist. Det fortsætter gennem transportbånd, reflow-ovn, kølebuffer, AOI-inspektion og aflæssere. DIP-linjen inkluderer bølgelodning, flipper, IKT-test og forbindelser til pålidelig samling gennem huller. Kunden roser, hvordan hver maskine arbejder problemfrit sammen med tydelige optagelser, der viser effektivt bordflow og præcis udstyrsydelse, hvilket resulterer i output af høj kvalitet og reduceret nedetid.
| Service og træningssupport
ICT tilbyder fuld service og træning til Pick And Place SMD Machine. Vores ingeniører håndterer installation og opsætning på stedet. Vi giver klar undervisning i drift, programmering og vedligeholdelse. Fjernhjælp løser problemer hurtigt. Løbende planer holder maskinerne i den bedste ydeevne. Vi guider også linjeoptimering og opgraderinger. Med centre rundt om i verden når support kunderne hurtigt, hvilket sikrer problemfri drift og høj oppetid.
| Kundefeedback
Kunder roser vores ingeniører for dygtig og rettidig hjælp med opsætning og rettelser. De kan lide den stærke ydeevne af Pick And Place SMD Machine, dens hastighed og pålidelighed. Mange bemærker den sikre, omhyggelige pakning under forsendelse. Hurtige svar på spørgsmål skaber god tillid. I det hele taget værdsætter brugerne kvalitetsudstyret og den store support, der gør produktionen bedre.
| Certificeringer og standarder
Vores Pick And Place SMD-maskine opfylder standarder som CE for sikkerhed, RoHS for grønne materialer og ISO9001 for kvalitetskontrol. Vi har også mange patenter på nøgleteknologier. Disse mærker beviser vores fokus på sikre, pålidelige og avancerede produkter, der følger globale regler.
| Om IKT-virksomhed og fabrik
IKT investerer i egen forskning og udvikling for bedre SMT-værktøjer. Vi producerer på store fabrikker med streng kontrol på alle stadier. Virksomheden vokser hurtigt med mange medarbejdere og kontorer verden over. Vi betjener over 1600 kunder i mere end 72 lande med komplette elektronikløsninger. Vores kvalitetssystemer sikrer, at hver Pick And Place SMD-maskine er stærk og yder godt.
