IKT-P6
I.C.T
| Antal: | |
|---|---|

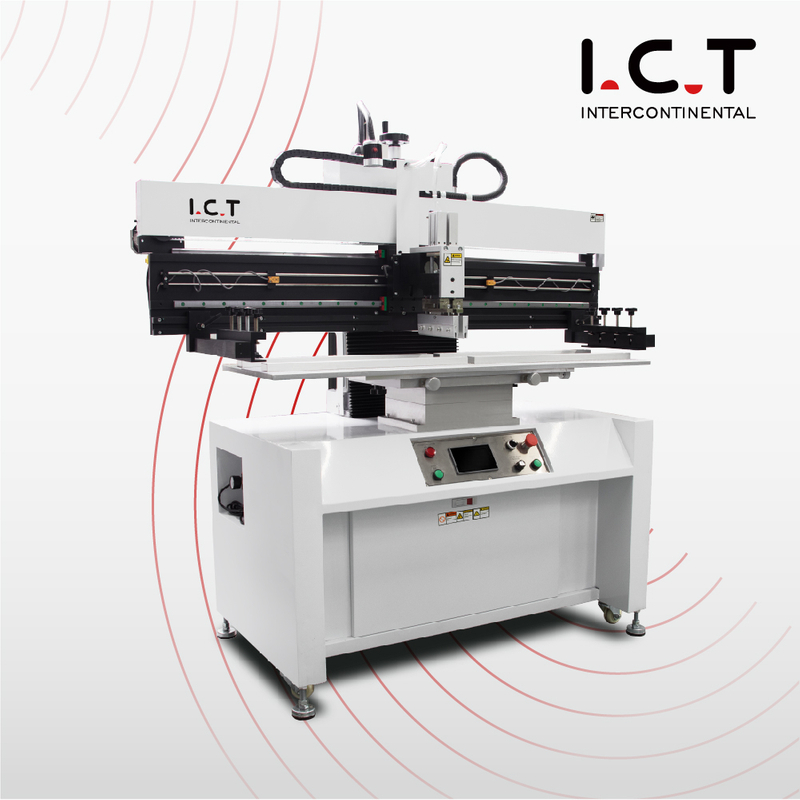

| Pålidelig PCB SMT-udskrivning automatisk maskine til voksende produktion
Trin til højpræcision SMT-udskrivning Den automatiske PCB SMT-udskrivningsmaskine begynder mellemstore SMT-linjer med Taiwan TBI lineære guide-veje og SANYO stepmotor til klippefast bevægelse. Bladtrykket og udskrivningshastigheden kan justeres, præcisionstrykmåler og hastighedskontroldisplay giver øjeblikkelig kontrol. Suspensionsskrabersystem gør udskrivning mere jævn. Modulær universalbænk med justeringsenhed til printplade og ramme passer til enkelt- eller dobbeltsidede brædder. Stencilrammearme kan justeres til forskellige størrelsesområder fra 370470 mm til 1050650 mm. Auto trykning; stabil og effektiv printkvalitet. Under 10 sekunders cyklus lader stencilprinteren loddepasta med høj præcision håndtere telefon, router eller medicinsk udstyr SMT-linjer jævnt.
| Funktion
Stiften og støtteblokken skal være egnet til forskellige ensidede og dobbeltsidede PCB, og stiften af forskellig størrelse skal være egnet til forskellige PCB-huller. Betjening enkel, positioneringen er nøjagtig, og den faste position er fleksibel og justerbar. Importeret stepmotor Taiwan præcisionsstyreskinne sikrer stabilitet, gummiskrabersystemet kan løftes ved manuel konvertering for at tilføje loddepasta og rengøringsoperation, begrænse sensorens fleksible justering for at reducere transportrejser. Dette holder plader med en tykkelse på 0,2-6 mm låst fast i PCB-samlingslinjer, så smt-udskrivning forbliver perfekt til placers.
Direkte forbindelsesskraberstruktur. Suften styres uafhængigt af to højpræcisionscylindre for at sikre nøjagtigt og stabilt tryk. De dobbelte glidende positioneringsskinner sikrer gummiskraberens nøjagtighed og stabilitet. Berøringsskærm betjening. Venlig engelsk MMI-grænseflade, undervisning og navigationsfunktion. Driftstilstand: manuel, halvautomatisk og fuldautomatisk. Kernekontroldelene vedtager importerede mærker af høj kvalitet for at sikre printerens stabilitet og funktionalitet. Automatisk udskrivning, stabil og effektiv printkvalitet. Dette leverer stencilprinter-loddepasta højpræcisionslag til reflow-ovne i PCB-samlebånd med næsten ingen broer eller mangel.
| Specifikation
| Model | P3 | P6 | P12 | P15 |
| Nøjagtighed | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB -størrelse | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Platform størrelse | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Stencilstørrelse (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB -tykkelse | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Stencil positionering | Manuel | Manuel | Manuel | Manuel |
| Cyklustid | < 10 sek. | < 10 sek. | < 12 sek. | < 12 sek. |
| Strømforbrug | 200 W | 200 W | 220 W | 220 W |
| Strømforsyning | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Lufttryk | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Squeegee Speed | 0-200 mm/sek | 0-1200 mm/sek | 0-200 mm/sek | 0-200 mm/sek |
| Dimension | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Vægt | 280 kg | 300 kg | 356 kg | 430 kg |
| Squeegee Længde | 250 mm | 250 mm | 250 mm | 250 mm |
| Platformhøjde | 950mm | 950mm | 950mm | 950mm |
| Valgmulighed: Speciel størrelse kan tilpasses | ||||
* IKT fortsætter med at arbejde på kvalitet og ydeevne, specifikationer og udseende kan opdateres uden særlig varsel.
| SMT-linjeudstyrsliste
ICT højkvalitets PCB produktionslinje har avanceret udstyr til effektiv og præcis printmontering. Den fuldt automatiserede SMT-linje inkluderer en læsser, en autoprinter til nøjagtig påføring af loddepasta, en pick-and-place-maskine til præcis komponentplacering, en reflow-ovn til pålidelig lodning og et AOI-system til grundig defektinspektion. Denne højkvalitets PCBA-produktionslinje sikrer jævn drift, høj pålidelighed og lavpris SMT-montering, der opfylder forskellige branchekrav.
| Produktnavn | Formål i SMT Line |
|---|---|
| PCB -læsser | Indlæser automatisk blottede PCB'er til linjen. |
| Loddepastaprinter | Udskriver loddepasta på PCB-puder nøjagtigt. |
| Vælg og placer maskine | Monterer komponenter på printkort præcist. |
| Reflow ovn | Smelter loddemetal for at danne faste samlinger. |
| Aoi maskine | Inspicerer loddesamlinger og placeringsfejl. |
| SPI maskine | Kontrollerer loddepastaens højde og kvalitet. |
Inspicerer intern loddesamlings integritet og opdager skjulte defekter. | |
| SMT -rengøringsmaskine | Anvendes til rensning af PCB'er, stencils, armaturer, dyser mv. |
| PCB skæremaskine | Skær PCBA i det endelige produkt |
| Sporbarhedsudstyr | Registrerer og sporer produktionsdata: Lasermarkeringsmaskine/labelmontering/ blækprinter |
| Kundesucces Case Study – Saudi Arabia LED Factory
En saudisk kunde byggede en fuld mellemvolumen SMT-linje fra ICT ved hjælp af PCB SMT Printing Automatic Machine, JUKI RS-1R monteringsanordning og L8-ovn til netværkskort. Vores ingeniører ankom til Riyadh, tilsluttede printeren til SMEMA bælter, kalibrerede pasta til 600×350 mm paneler og leverede syv dages træning i højpræcisionsindstillinger og linjeflow. PCB-samlebåndet nåede målet UPH i samme uge med fejlfri pastafodring og ingen defekter. Kunden roste eksperten oversøisk support, beskyttet emballage og detaljeret coaching, der startede hele SMT-produktionslinjen øjeblikkeligt.
| Global service og træningssupport
IKT giver komplet SMT-produktionslinjesupport: gratis SMEMA-layouts, 48-timers fabriksindbrændingsvideo, on-site transportbåndforbindelse, 7-10 dages praktisk træningslejr, et års reservedele, ubegrænset fjerndiagnostik via telefon eller skærmdeling og regelmæssige besøg til forbedring af udbyttet. Vores 20 ingeniører dækker 72 lande med 4-timers første respons og 24/7 akut hotline. Hver PCB SMT Printing Automatic Machine fuldfører 48-timers fuld-line aldring og inspektion i vores 12.000 m² ISO9001 fabrik. Kunder nyder bekymringsfri SMT-produktionslinjer, hurtig tilbagebetaling og langsigtet partnerskab.
| Kundeanmeldelser
1600+ SMT-linjer i 72 lande stoler på ICT De elsker tilpassede bælteplaner for trange pladser, stærke kasser til havtransport, ugelange klasser, der får operatørerne til at printe eksperter, to-timers fjernrettelser, der holder linjer kørende og opfølgningstjek, der øger outputtet med 18 %. Fabrikker udvides konstant, fordi total støtte betyder højere udbytte, lavere skrot og ægte venskab.
| Certificeringer og standarder
Alle PCB SMT Printing Automatic Machine bærer CE, RoHS, ISO9001:2015 og flere patenter. Transportbåndstest og 100 % kontrol opfylder EU, USA og globale standarder for printkort samlebånd. Disse beviser sikker pastahåndtering, ingen interferens med næste maskine, stærk docking og grøn drift - total tillid fra første bord.
| Om ICT Company og vores fabrik
ICT startede i 2012 og driver nu en moderne 12.000 m² fabrik i Dongguan, Kina, med 89 dedikerede medarbejdere og 20 erfarne ingeniører. Vi designer, producerer og tester komplette SMT-produktionslinjer under strenge ISO9001-standarder. Mere end 1600 SMT-linjer i 72 lande beviser vores pålidelige kvalitet og service. Otte globale kontorer og lokale varehuse garanterer reservedele og ingeniørsupport inden for 48 timer hvor som helst. Kunderne vokser med vores ærlige priser, hurtige levering og levetid gratis softwareopgraderinger.
