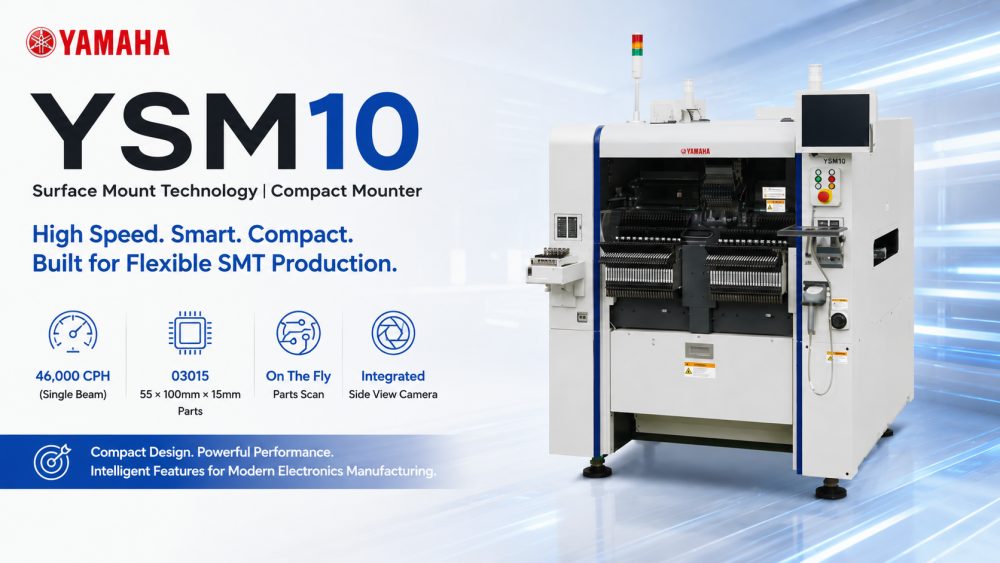

YSM10
Yamaha
| Antal: | |
|---|---|
| Kompakt højhastigheds SMT-montering
YSM10 fra Yamaha kombinerer hastighed, nøjagtighed og kompakthed i én SMT pick-and-place-løsning. Designet til små til mellemstore PCB-størrelser, håndterer den effektivt komponenter lige fra 0201-chips til større dele. Maskinen tilbyder fleksible flerhovedkonfigurationer og integrerede visionsystemer, der sikrer høj produktivitet med minimal opsætningstid. YSM10 er ideel til fabrikker, der har brug for pålidelig SMT-montage uden at optage stor produktionsplads.
| Produktegenskaber
High-Speed One-by-One-montering
YSM10's enkeltstrålehoveder plukker og placerer komponenter ved høj hastighed og opnår op til 46.000 CPH under optimale forhold. Dens roterende drev sikrer ensartet nøjagtighed og reducerer nedetiden under dyseskift.
Integreret sidekamera
YSM10, der er udstyret med et indbygget sidekamera, registrerer automatisk delens højder og positioner, hvilket sikrer præcis placering. Kameraet understøtter on-the-fly komponentinspektion for montering af høj kvalitet.
Super Loading Feeder
Super loading feeder-innovationen eliminerer nedetid for feeder-genopfyldning. Operatører kan hurtigt indlæse komponenter uden at afbryde produktionen, hvilket forbedrer den overordnede linjeeffektivitet.
| Specifikation
| Model | YSM10 | |
| Gældende PCB | L 510 x B 460 mm - L 50 x B 50 mm * Kontakt os for pladestørrelser, der overstiger dimensionerne L510 | |
| Monteringsevne | HM-hoved (10 dyser) Spec. | HM5 hoved (5 dyser) Spec. |
| 46.000 CPH (Selskabets optimale forhold) | 31.000 CPH (Selskabets optimale forhold) | |
| Gældende komponenter | 03015-B 55 x L 100 mm (opdelt genkendelse for over B 45 mm), H: 15 mm eller mindre * Krav til flere kameraer (valgfrit) for komponenter over 6,5 mm i højden eller over 12 mm kvadratiske størrelser | |
| Monteringsnøjagtighed | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) | |
| Antal komponenttyper | Indstillingsplade: Max 96 typer (8 mm bredde tape feeder konvertering) Bakke: 15 typer (sATS 15 udstyr, Max, JEDEC) | |
| Strømforsyning | 3-faset AC 200/208/220/240/380/400/416 V ±10 % 50/60 Hz | |
| Luftforsyningskilde | 0,45 MPa eller mere, ren og tør tilstand | |
| Ydre dimension | L 1.254 x B 1.440 x H 1.445 mm (ekskl. fremspring) | |
| Vægt | 1.270 kg | |
* Specifikationer og udseende kan ændres uden forudgående varsel.
* Kontakt IKT for flere detaljer.
