YSM40R
I.C.T
| Antal: | |
|---|---|
| Effektiv højhastigheds PCB-samling

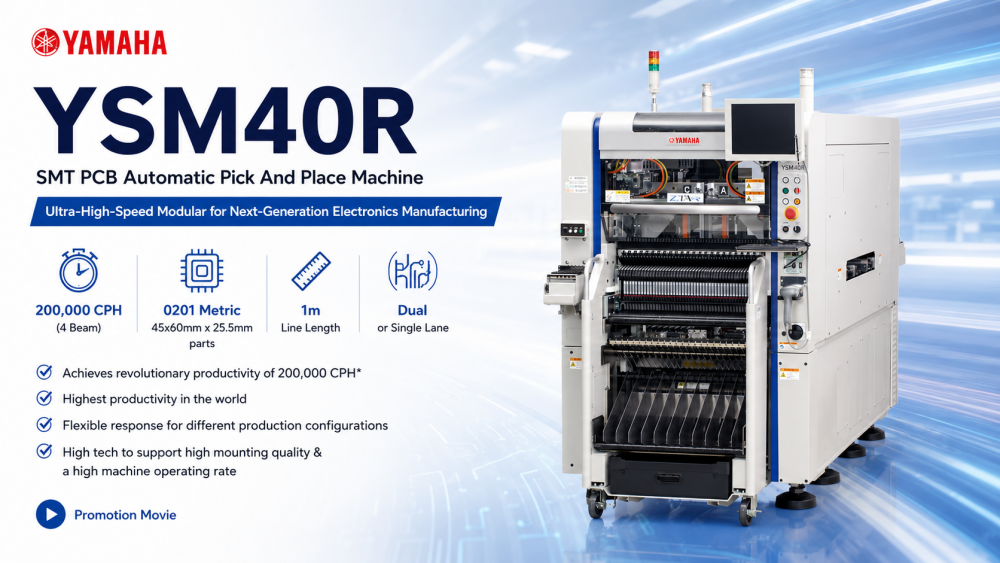

YSM40R er en højtydende Yamaha SMT pick and place-maskine, der er udviklet til hurtig, præcis samling på moderne SMT-produktionslinjer. Systemet er designet til at håndtere dobbelt- eller enkeltsporskort og understøtter komponenter fra ultrasmå 0201-chips til større dele. Med et kompakt fodaftryk og avancerede fødesystemer giver YSM40R uafbrudt produktion, høj placeringsnøjagtighed og enestående fleksibilitet, hvilket gør den til en ideel løsning for elektronikproducenter, der sigter efter effektivitet og højkvalitetsoutput.
| Produktegenskaber
1. Ultra-højhastighedsplacering

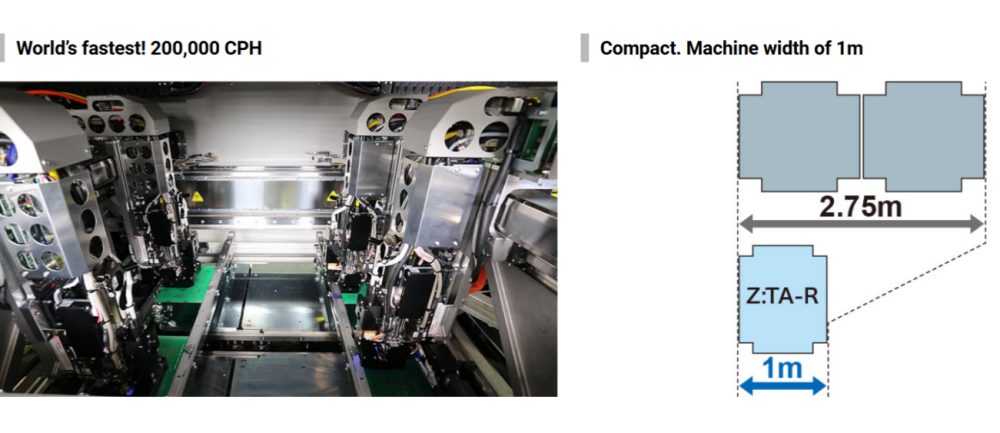

YSM40R opnår op til 200.000 CPH ved hjælp af en 4-stråle konfiguration. Dets avancerede roterende hoved sikrer hurtig komponentopsamling og placering, hvilket reducerer produktionstiden og bibeholder samtidig høj nøjagtighed. Denne hastighed er ideel til højvolumen elektronikproduktion og fleksible linjeoperationer.
2. Fleksibel komponenthåndtering
YSM40R understøtter komponenter fra 0201 metriske chips til større konnektorer, og kan rumme flere komponentstørrelser og -typer. Maskinen leverer enkelt- eller dobbeltsporsdrift, tilpasser sig til en række printstørrelser og produktionskrav, hvilket sikrer minimal omskiftning og høj effektivitet.
3. Innovativt feedersystem
Super loading feederen muliggør kontinuerlig komponentforsyning med minimal nedetid. Kombineret med modulære feeder- og forsyningsenheder, kan operatører hurtigt omkonfigurere opsætninger til forskellige produktionsformater, hvilket maksimerer fleksibiliteten og samtidig opretholder en jævn drift.
| Specifikation
| Model | 4-Beam, 4-Head Spec. (YSM40R-4) | 2-Beam, 2-Head Spec. (YSM40R-2) |
| Gældende PCB | L700×B460mm til L50×B50mm | |
| Hastighed | 200.000 CPH (ved brug af RS-hoved) | 58.000 CPH (ved brug af MU-hoved) |
| Gældende komponenter | 0201* til □6,5 mm (højde 2,0 mm eller mindre) *mulighed 03015 til 45×60m (højde 15 mm eller mindre) | 0402 til 45×100 mm (højde 15 mm eller mindre) 0603 til 45×100 mm (højde 25,5 mm eller mindre) |
| Monteringsnøjagtighed | +/-35 μm (25 μm) Cpk ≧1,0 (3σ) | +/-40 μm (30 μm) Cpk ≧1,0 (3σ) |
| Antal komponenttyper * 8 mm bredde tape konvertering | Maks. 80 foderautomater med RS-hoveder Maks. 88 foderautomater med MU-hoveder Maks. 84 foderautomater med RS x 2 + MU x 2 hoveder | 92 foderautomater med MU eller FL hoveder |
| Strømforsyning | 3-faset AC 200/208/220/240/380/400/416V +/-10 % | |
| Luftforsyningskilde | 0,45 MPa eller mere, i ren, tør tilstand | |
| Ydre dimension | L1.000×B2.100×H1.550mm | |
| Vægt | Ca. 2.100 kg | |
* Specifikationer og udseende kan ændres uden forudgående varsel.
| SMT-linjeudstyrsliste
Σ-G5SⅡ er almindeligvis integreret i en komplet SMT-produktionslinje inklusive loddepastaprinter, SPI-inspektionssystem, reflowovn, AOI-inspektionsmaskine og PCB-håndteringsudstyr. ICT leverer fuld linjeintegration, der dækker SMT, DIP, belægning og smarte fabriksautomatiseringsløsninger for at hjælpe kunder med at bygge effektive og skalerbare elektronikproduktionssystemer over hele verden.
ICT tilbyder også en bred vifte af Yamaha SMT pick and place maskiner, herunder Σ-F8S og Σ-G5SⅡ modeller. Disse systemer tilbyder varierende hastigheder, hovedkonfigurationer og komponenthåndteringsmuligheder, hvilket gør det muligt for elektronikproducenter at vælge den ideelle løsning til små, mellemstore eller store mængder produktion. Alle maskiner integreres problemfrit med komplette SMT-linjer, hvilket sikrer ensartet kvalitet og produktionseffektivitet på tværs af alle modeller.
