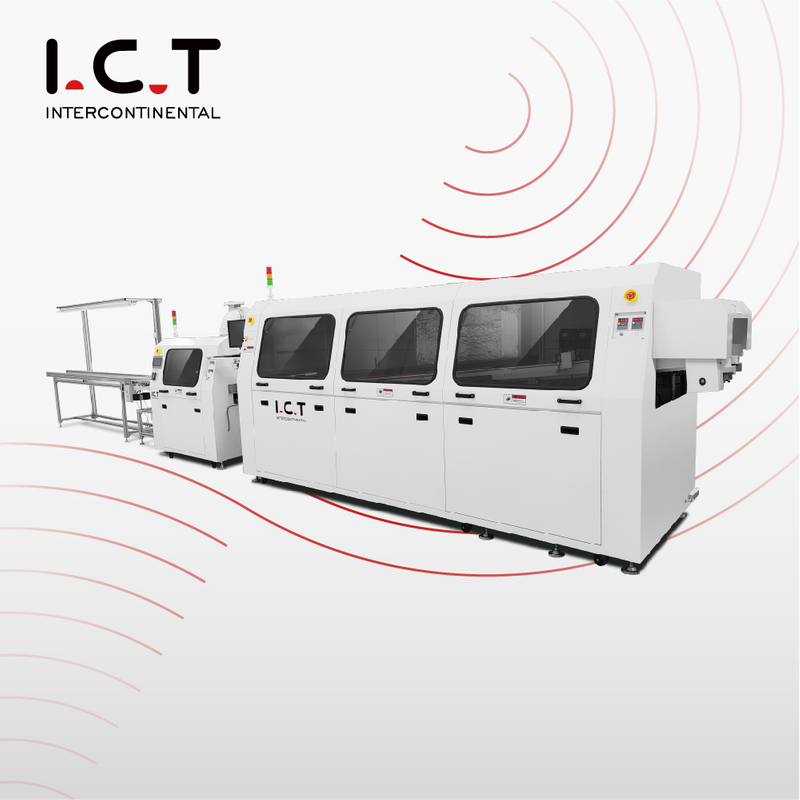

ICT丨Fuldautomatisk DIP-produktionslinje til elektronisk fremstilling

Del til:

I.C.T丨Fuldautomatisk DIP-produktionslinje til elektronisk fremstilling

I.C.T丨Fuldautomatisk DIP-samlelinje til elektronisk fremstilling

Har du brug for et pålideligt PCB-dip samlebånd?Vores topkvalitetsløsninger bruger avanceret teknologi og et dygtigt team til at sikre en effektiv, præcis montage med resultater af høj kvalitet hver gang.Stol på os for alle dine PCB-dip-samlingsbehov.

Model:
I.C.T DIP produktionslinje
Mærke:
I.C.T
Kode:
DIP Production Line

Tilgængelighedsstatus:

Antal:



Forhøre Læg i kurv

I.C.T丨Fuldautomatisk DIP-produktionslinje til elektronisk fremstilling

Oversigt

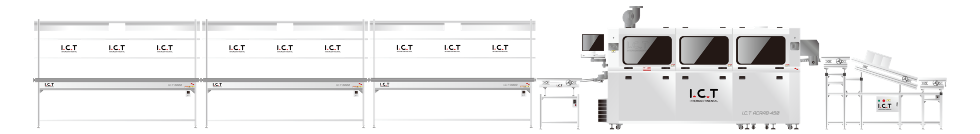

Standard DIP produktionslinje med 6 m indføringslinje

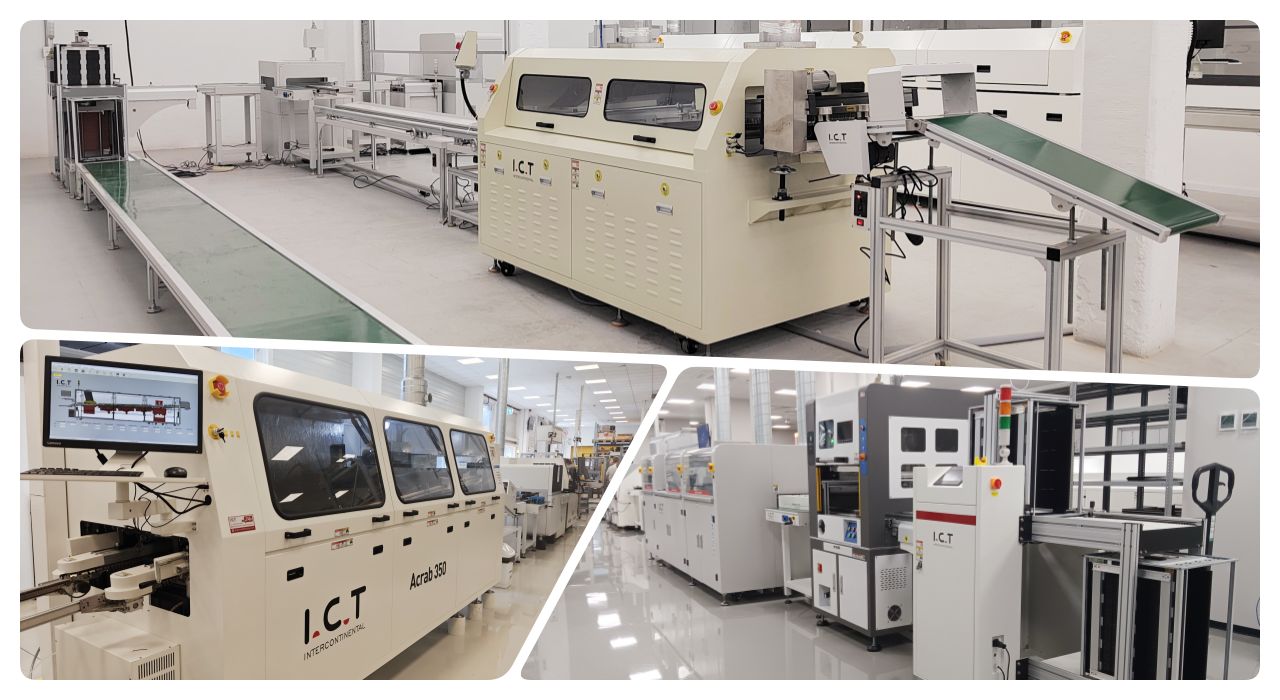

ICT DIP produktionslinje 01

3 m indføringslinje * 3 → Bølgelæser → Bølgeloddemaskine → Bølgeaflaster

Kontakt os for flere DIP Line-løsninger >>>>

Produktbeskrivelse

Fremstilling af printkort af høj kvalitet (PCB'er) involverer intensive processer såsom streng inspektion, efterbearbejdning, montering og selektiv lodning. For at løse disse udfordringer tilbyder I.C.T fuldautomatisk DIP produktion Linje. Dette system er konstrueret til at minimere omkostningerne, øge nøjagtigheden og produktiviteten og strømline din PCB-produktion og -inspektion fra start til slut.

DIP-indsættelseslinje (manuel og automatisk)

Manuelt eller automatiseret udstyr indsætter komponenter i forborede huller på printkortet. En standard DIP produktion line har typisk tre 3 meter lange indføringslinjer, der sikrer effektiv og præcis komponentplacering.

* En eller begge sider ved siden af transportøren.

* Taiwan Motordrevet kæde

* Standardlængden er 3 meter, med en arbejdsstation pr. meter, i alt tre arbejdsstationer.

* 40w belysning, lampe fra FSL, Wire er 1,5⊃2;, Undersektionskontrol.

PCB Wave Loader

Bølgelæseren er ansvarlig for automatisk at overføre printkortet med indsatte komponenter til bølgeloddemaskinen. Det reducerer manuel betjening og forbedrer produktionseffektiviteten.

* Automatiseret printpladebelastning, hvilket reducerer manuel betjening.

* Præcis docking wave loddeproces.

* Forbedre produktionseffektiviteten.

Flere detaljer >>

Bølgeloddemaskine og selektiv bølgeloddemaskine

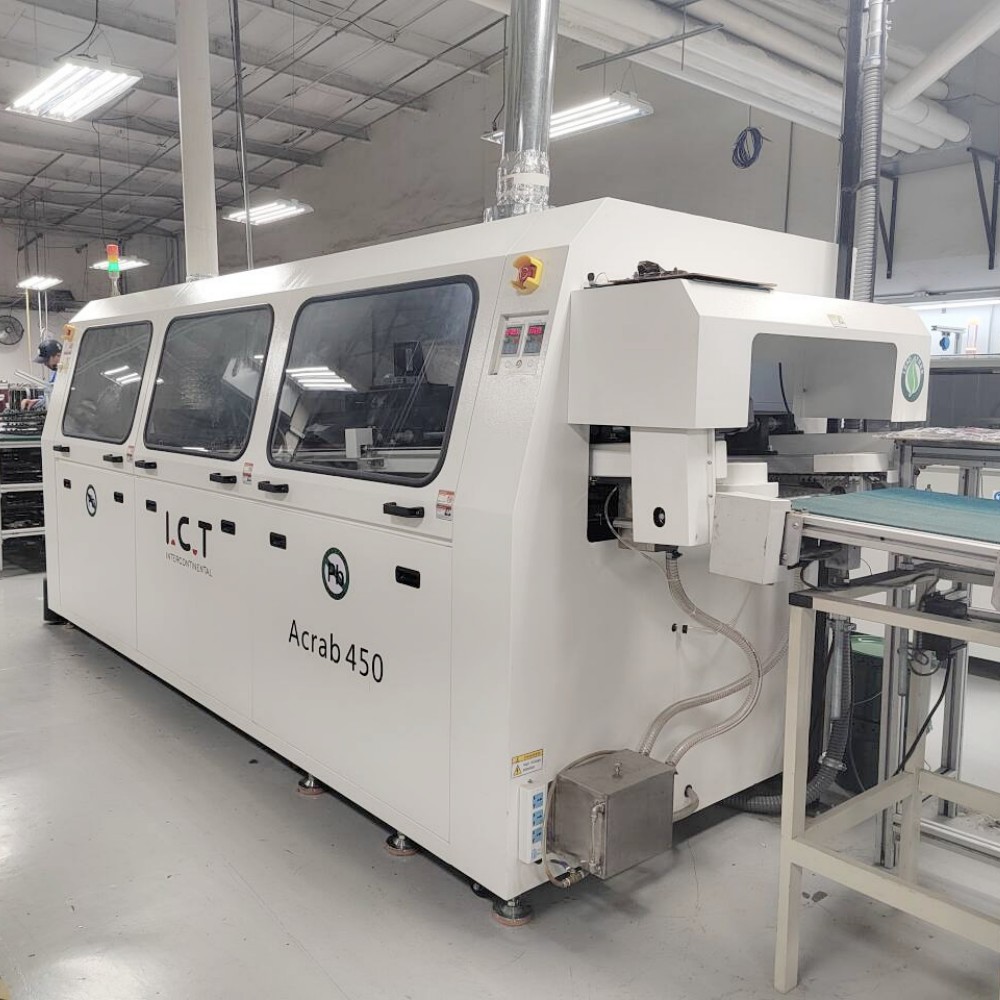

Bølgeloddemaskine

Selektiv bølgeloddemaskine

Bølgelodning er et af kerneudstyret i DIP-produktionslinjen. Bølgelodning gør, at komponentstifterne er solidt forbundet til puden på printkortet ved at føre printkortet gennem den smeltede loddetop. Denne proces er meget vigtig, fordi den kan håndtere flere loddesamlinger på samme tid, hvilket sikrer kvaliteten og konsistensen af lodning.

Ud over traditionel bølgelodning kan en DIP-produktionslinje også omfatte selektiv bølgelodning. Denne proces bruges primært til komponenter eller dele, der skal undgå direkte kontakt med bølgen, såsom komponenter, der allerede er monteret ved hjælp af Surface Mount Technology (SMT), såsom QFN-pakkede chips.

I en DIP-produktionslinje komplementerer selektiv bølgelodning traditionel bølgelodning ved at give fleksibilitet til at opfylde forskellige krav til PCB-samling.

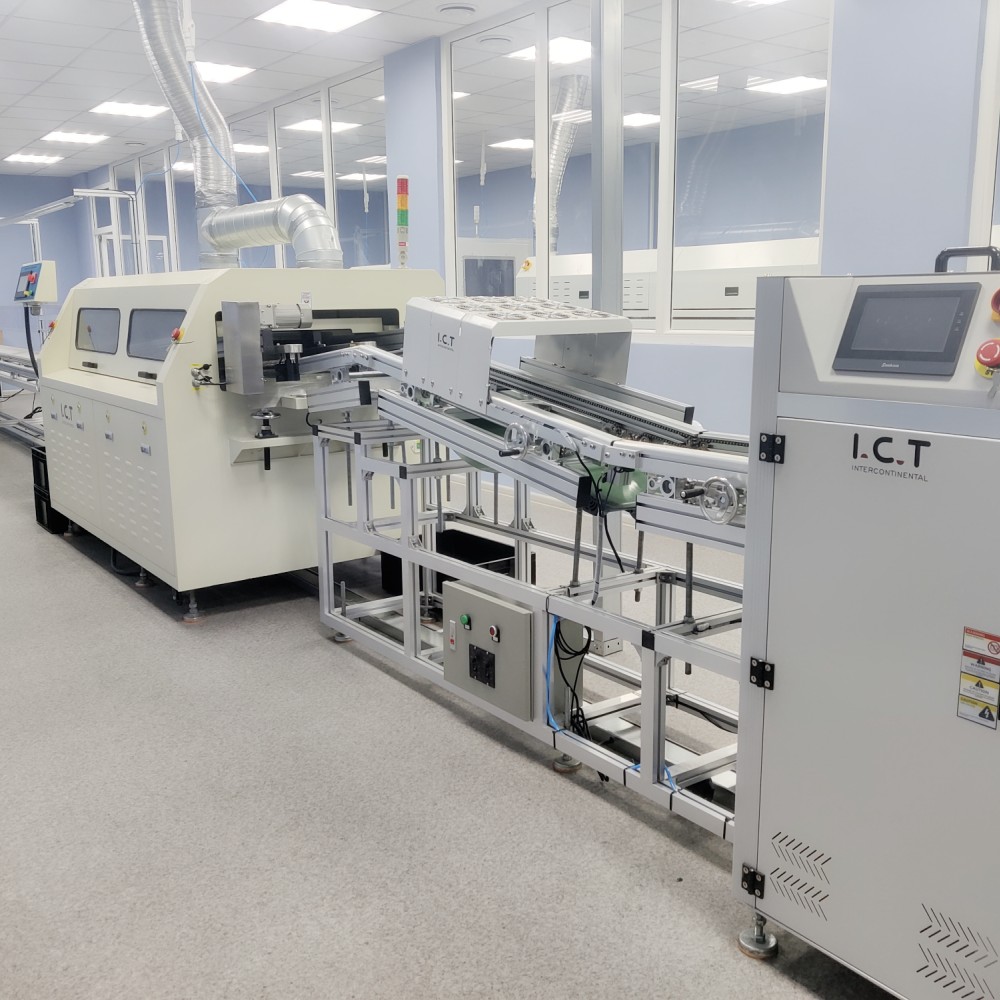

PCB Wave Unloader

Efter lodning er afsluttet, modtages printet af bølgeloddemaskinen og overføres til næste proces. Dette sikrer, at det svejsede printkort sikkert og hurtigt kan flyttes til næste trin til efterfølgende montering eller test.

FAQ: DIP produktionslinje

Q: Hvad kan vi gøre for dig?

A: Samlet SMT-maskiner og SMT/DIP/belægningsløsning, professionel teknisk support og service.

Q: Er du en handelsvirksomhed eller en producent?

A: OEM & ODM service er tilgængelig.

Q: Hvad er din leveringsdato?

A: Leveringsdatoen er omkring 45 dage efter modtagelse af betaling, det specifikke tidspunkt afhænger af ordren.

Q: Hvorfor vælge os?

A: Førende SMT-leverandør i Kina; Handelsforsikring til USD 560.000+; Professionelt eftersalgsserviceteam.

Q: Yder du eftersalgsservice?

A: I.C.T giver en omfattende eftersalgsservice, herunder installation, idriftsættelse, træning og vedligeholdelsessupport.

Q: Kan udstyret tilpasses?
