Valget mellem 2D og 3D AOI afhænger af kompleksiteten af inspektionsopgaven og budgetkrav. Producenter inden for elektronik vælger ofte 2D AOI eller en SMT AOI-testmaskine til enklere, omkostningsfølsomme applikationer , hvor hastighed og pålidelighed betyder mest. 3D AOI eller automatisk optisk inspektion bliver imidlertid afgørende for komplekse tavler med høj tæthed, der kræver overlegen defektdetektion og pålidelighed. Automatiseret optisk inspektion skal matche produktionslinjens specifikke behov. Når man sammenligner 2D vs 3D AOI, skal beslutningstagere evaluere bestyrelsens kompleksitet, pålidelighedsforventninger og tilgængelige ressourcer.

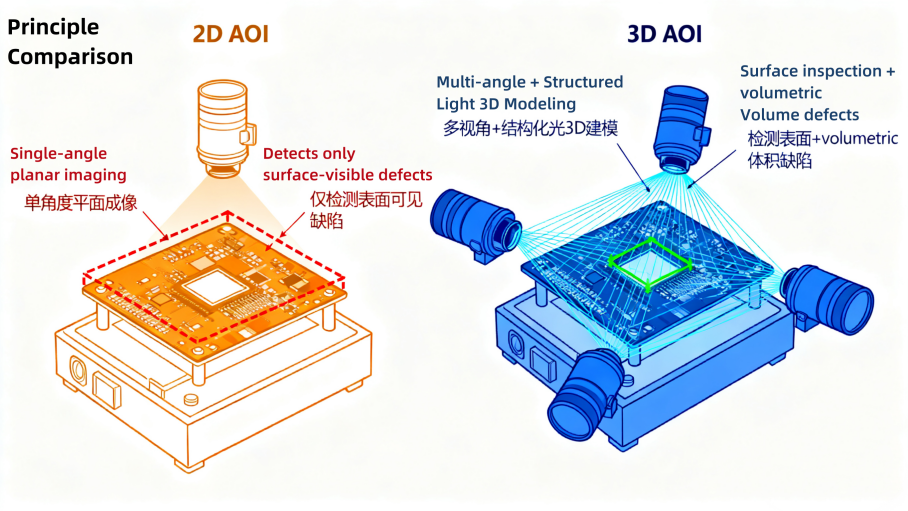

· 2D AOI bruger flade billeder fra en enkelt vinkel, hvilket gør det hurtigt og omkostningseffektivt til enkle, højvolumen PCB-inspektioner.
· 3D AOI fanger detaljerede 3D -kort med flere kameraer, hvor de opdager skjulte og komplekse defekter, som 2D AOI ofte går glip af.
· Vælg 2D AOI for hurtig detektion på overfladeniveau på standardtavler, hvor hastighed og budget betyder mest.
· Vælg 3D AOI, når du inspicerer komplekse, tætte plader, der kræver nøjagtige højde- og volumenmålinger for høj pålidelighed.
· Hybrid AOI -systemer kombinerer 2D- og 3D -metoder til at afbalancere hastighed, omkostninger og nøjagtighed for forskellige inspektionsbehov.
· Overvej bestyrelseskompleksitet, pålidelighedskrav og budget omhyggeligt for at vælge AOI -systemet, der passer til dine produktionsmål.
· Investering i 3D AOI understøtter fremtidssikring ved at håndtere miniaturiserede komponenter og reducere falske mangelopkald.
· Korrekt træning og systemintegration med fabrikssoftware Forbedre inspektionsnøjagtighed og strømline produktion.
Aspekt | 2D AOI -systemer | 3D AOI -systemer |
Hastighed | Hurtigere; Ideel til produktion med høj volumen | Lidt langsommere; De seneste fremskridt har forbedret hastigheden |
Koste | Sænke; Ældre og omkostningseffektiv teknologi | Højere; Avanceret billeddannelse øger investeringerne |
Defektdetektion | Defekter på overfladniveau kun; Højere falske opkald | Detekterer skjulte, volumetriske og overfladefejl; op til 30% flere defekter fundet |
Begrænsninger | Ingen dybdemåling; Kan ikke inspicere skjulte led | Højere omkostninger; Mere kompleks opsætning og vedligeholdelse |
Fordele | Høj gennemstrømning; fleksibel; Mindre skyggeproblemer | Nøjagtig måling af højde/volumen; omfattende inspektion |
2D AOI fanger flade billeder ved hjælp af et enkelt kamera, hvilket gør det egnet til hurtig inspektion af standard PCB . Denne metode udmærker sig ved at identificere synlige defekter på overfladeniveau, såsom manglende ledninger eller forkerte komponenter. 3D AOI bruger på den anden side flere kameraer og struktureret lys til at skabe detaljerede 3D -kort. Denne tilgang muliggør nøjagtig måling af højde, volumen og form , hvilket tillader påvisning af komplekse defekter, som 2D -systemer måske går glip af. Mens 2D AOI tilbyder hurtigere behandling og lavere omkostninger, giver 3D AOI overlegen defektdetektion og reducerer falske positiver, især i komplekse produktionsmiljøer.
 |
Sager med bedste brug
Valg af den rigtige automatiserede optiske inspektionsmetode afhænger af kompleksiteten af tavlen, den krævede pålidelighed og produktionsmiljø.
· 2D AOI Bedst til:
o Højhastighedsfremstillingslinjer med høj volumen, hvor omkostninger og gennemstrømningsstof mest.
o Inspektion af enkle eller standard PCB'er med for det meste komponenter på overfladeniveau.
o Påvisning af synlige defekter, såsom manglende komponenter, polaritetsfejl og forkerte placeringer.
o Miljøer, hvor hurtig overgang og fleksibel inspektion er prioriteter.
· 3D AOI bedst til:
o Kompleks, tæt befolket PCB, der kræver præcis måling af loddeforbindelser og komponenthøjde.
o Anvendelser, der kræver høj pålidelighed, såsom bilindustri, luftfart eller fremstilling af medicinsk udstyr.
o Påvisning af skjulte eller volumetriske defekter, herunder løftede ledninger, utilstrækkelig lodde og gravstoning.
o Produktionslinjer, hvor reduktion af falske opkald og forbedring af defektdetekteringsgraden er kritiske.
2D VS 3D AOI -debatten centrerer om afbalanceringshastighed, omkostninger og inspektionsnøjagtighed. 2D AOI-systemer er fortsat det foretrukne valg til ligetil applikationer med høj volumen. 3D AOI -systemer leverer uovertruffen ydelse til avanceret defektdetektion i udfordrende miljøer. Automatiseret optisk inspektion udvikler sig fortsat og tilbyder producenter fleksibiliteten til at matche deres inspektionsstrategi til de specifikke behov i deres PCB og produktionsmål.
2D AOI bruger kameraer i høj opløsning til at fange flade billeder af trykte kredsløbskort under inspektionsprocessen. Systemet sammenligner disse billeder med referencedata og identificerer eventuelle forskelle , der kan indikere defekter. Belysning spiller en afgørende rolle, da det fremhæver funktioner og potentielle problemer på bestyrelsens overflade. Teknologien er afhængig af enkeltvinklet billedoptagelse , hvilket betyder, at den kun inspicerer det, der er synligt ovenfra. Denne tilgang giver mulighed for hurtig inspektion af store mængder bestyrelser, hvilket gør den ideel til højhastighedsfremstillingsmiljøer.
En vigtig fordel ved 2D AOI ligger i dens omkostningseffektivitet. Følgende tabel skitserer typiske omkostninger forbundet med implementering af 2D AOI i en standard SMT -produktionslinje:
Omkostningskomponent | Typisk omkostningsinterval (USD) |
Grundlæggende til mellemniveau 2D AOI | $ 3.200 til $ 20.000 |
Avancerede 2D AOI -systemer | $ 30.000 til $ 60.000 |
Eksempel: Yush YS-820L | $ 26.000 |
Installationsomkostninger | $ 5.000 til $ 15.000 |
Software Licensing (årlig) | $ 2.000 til $ 12.000 |
Uddannelse (pr. Medarbejder) | $ 1.000 til $ 5.000 |
Denne omkostningsstruktur gør 2D AOI tilgængelig for mange producenter, især dem, der fokuserer på produktion med høj volumen.
2D AOI leverer flere styrker, der gavner elektronikfremstilling. Systemet inspicerer plader meget hurtigere end manuel visuel inspektion . Manuelle metoder lider af menneskelig træthed og inkonsekvens, men 2D AOI opretholder høj gennemstrømning og konsistente resultater. Tabellen nedenfor fremhæver forskellene:
Funktion | Manuel visuel inspektion | 2D AOI -inspektion |
Inspektionshastighed | Langsommere på grund af menneskelig træthed og subjektiv vurdering | Hurtigere behandling og analyse egnet til produktion med høj volumen |
Gennemstrømning | Begrænset af menneskelig hastighed og konsistens | Betydeligt højere gennemstrømning, der muliggør hurtige inspektioner |
Konsistens | Mindre konsistent, tilbøjelig til fejl | Høj konsistens uden træthed eller subjektivitet |
Producenter værdsætter 2D AOI for sin evne til at opdage defekter tidligt i processen , hvilket forhindrer defekte tavler i at fremme og reducere dyre omarbejdning. Systemet tilbyder :
· Høj præcision ved hjælp af avanceret billedbehandling.
· Hurtige inspektionshastigheder for høj gennemstrømning.
· Konsistente, objektive resultater.
· Nedsat menneskelig fejl.
· Hurtig opsætning til forskellige kortdesign.
· Klassificering af defekter efter type og sværhedsgrad.
· Datalogning for kvalitetskontrol.
· Langsigtede omkostningsbesparelser.
· Kontinuerlig kvalitetsforbedring.
· Sømløs integration med SMT -linjer.
· Feedback i realtid til øjeblikkelig korrektion.
· Ikke-kontaktinspektion for at beskytte komponenter.
På trods af sine fordele har 2D AOI begrænsninger . Systemet kan ikke udføre ægte co-planaritetsinspektion eller give volumetriske måledata. Det producerer ofte en højere falsk opkaldshastighed sammenlignet med mere avancerede systemer. Nogle fælles udfordringer inkluderer:
· Manglende evne til at inspicere skjulte loddeforbindelser eller defekter under komponenter.
· Begrænset højde måling, hvilket gør det vanskeligt at vurdere højere eller uregelmæssigt formede dele.
· Missede subtile eller skjulte loddefekter, såsom små hulrum.
· Øget falske opkald, hvilket kræver yderligere verifikationstrin.
Disse begrænsninger betyder, at 2D AOI fungerer bedst til plane defekter og enkle tavler. For komplekse samlinger eller kritiske applikationer kan producenter muligvis supplere 2D AOI med andre inspektionsmetoder.
2D AOI Systems spiller en vigtig rolle i moderne elektronikfremstilling. Virksomheder er afhængige af 2D AOI for at opretholde høj kvalitet og effektivitet på deres produktionslinjer. Teknologien udmærker sig ved at inspicere trykte kredsløbskort (PCB) til defekter på overfladeniveau. Producenter vælger 2D AOI, fordi det tilbyder hurtig, pålidelig og konsekvent inspektion uden at bremse produktionen.
Elektronikproducenter bruger 2D AOI hyppigst. Systemet kontrollerer for manglende komponenter, forkerte placeringer og lodningsfejl. Kameraer med høj opløsning og avanceret billedbehandling giver 2D AOI mulighed for at registrere endda små defekter hurtigt. Denne kapacitet understøtter produktion med høj volumen, hvor hastighed og nøjagtighed er vigtig.
Tip: 2D AOI er ideel til producenter, der har brug for at inspicere et stort antal enkle eller standard PCB hver dag.
Følgende liste fremhæver almindelige anvendelser af 2D AOI i elektronikindustrien:
· Overflademonteringsteknologi (SMT) samling: 2D AOI inspicerer plader efter komponentplacering og lodning. Den identificerer forkert placeret, mangler eller skæv komponenter.
· Gennemgang af holteknologi (THT) -inspektion: Systemet kontrollerer for korrekt indsættelse og lodning af gennemgående huller.
· Loddepastainspektion: 2D AOI verificerer tilstedeværelsen og justeringen af loddepasta før reflow -lodning.
· Endelig samling af samling: Teknologien sikrer, at alle komponenter er til stede og korrekt orienteret, før produktet flytter til næste trin.
· Kvalitetskontrolrevisioner: Producenter bruger 2D AOI til tilfældig prøveudtagning og revisioner for at opretholde processtyring.
2D AOI finder også anvendelse i andre brancher, der kræver hurtig inspektion på overfladeniveau. Imidlertid er elektronikproduktion stadig det primære felt på grund af behovet for hurtig, højvolumen PCB-inspektion. Industrier i bilindustrien og medicinske udstyr kræver ofte mere avanceret inspektion, så de har en tendens til at bruge 3D AOI til komplekse tavler med skjulte led.
En typisk 2D AOI -arbejdsgang involverer følgende trin:
1.. Systemet fanger et fladt billede af PCB ved hjælp af et kamera med høj opløsning.
2. billedbehandlingssoftware sammenligner det optagne billede med en reference.
3.. Systemet markerer eventuelle forskelle som potentielle defekter.
4. Operatører gennemgår markerede bestyrelser for yderligere handling.
2D AOI giver en omkostningseffektiv løsning til at detektere defekter tidligt i processen. Ved at fange fejl inden den endelige samling reducerer producenterne omarbejdning og skrot. Teknologien understøtter kontinuerlig forbedring og hjælper virksomheder med at opfylde strenge kvalitetsstandarder.
3D AOI -systemer bruger avancerede billeddannelsesteknikker til at fange detaljerede oplysninger om trykte kredsløbskort. Disse systemer anvender flere kameraer og struktureret lys, såsom Moiré -teknologi, til at scanne brættet fra flere vinkler. Koh Youngs 3D AOI bruger for eksempel proprietær multi-projektion Moiré-teknologi til at generere ægte volumetriske data. Denne fremgangsmåde måler højde, volumen og coplanaritet af loddeforbindelser og komponenter. Kameraer med høj opløsning, undertiden med 8 um eller 15 um opløsning , tillader præcis måling af selv de mindste dele. Z-aksenforlængelsen øger højden måleområdet, hvilket gør det muligt at inspicere høje komponenter. Specialiserede algoritmer behandler 3D -data, måler pinhøjde, loddefilethøjde og detekterer broer. Systemet udfører billeddannelse og inspektion parallelt, hvilket muliggør hurtige og nøjagtige 3D -målinger. Denne dybdebaserede billeddannelse forbedrer detektionsnøjagtigheden markant ved at reducere falske opkald og slipper.
3D AOI tilbyder flere fordele ved fremstilling af elektronik, især når man inspicerer komplekse eller tæt befolkede PCB. Teknologien giver høj nøjagtighed og præcision ved defektdetektion. Det fanger detaljerede topografiske data, hvilket tillader inspektion af højdevariationer og overfladefunktioner, der er kritiske i komplekse samlinger. 3D AOI detekterer tredimensionelle defekter, såsom fordrejning, bøjning og løftede ledninger-udsteder, som 2D AOI ofte går glip af. Systemet inspicerer ikke kun den øverste overflade, men også siderne og bunden af komponenterne, hvilket muliggør påvisning af defekter som gravstoning og skæve dele. Avancerede softwarealgoritmer, herunder maskinlæring , forbedrer defektdetektionsnøjagtighed og tilpasningsevne. 3D AOI -systemer leverer hurtigere inspektionshastigheder end manuelle metoder og kræver ikke fysisk kontakt og bevarer delikate komponenter. Tilpasningsevnen af 3D AOI passer til industrier med udviklende PCB -kompleksitet, såsom bilindustri, rumfart og medicinsk udstyr. Sammenlignet med automatiseret røntgeninspektion forbliver 3D AOI mere omkostningseffektiv til overfladeinspektion, mens den stadig leverer detaljeret analyse.
Tip: 3D AOI udmærker sig ved at identificere tredimensionelle defekter, der påvirker pålideligheden i applikationer med høj densitet og høj pålidelighed.
På trods af sine styrker har 3D AOI nogle begrænsninger. Systemerne er mere komplekse og dyre end 2D AOI, hvilket resulterer i højere initial investerings- og vedligeholdelsesomkostninger. 3D AOI kræver større beregningskraft til at behandle de store mængder 3D -data, hvilket kan bremse inspektionshastigheden. Scanningsmetoder, såsom lasertriangulering, involverer detaljeret overfladescanning og kan reducere gennemstrømningen sammenlignet med 2D AOI. Disse faktorer gør 3D AOI mindre velegnet til enkle produktionslinjer med høj hastighed, hvor omkostninger og hastighed er de vigtigste prioriteter. Producenter skal veje disse begrænsninger mod behovet for avanceret defektdetektion og omfattende inspektion.
3D AOI -systemer er blevet vigtige værktøjer inden for moderne elektronikproduktion. Deres avancerede billeddannelsesfunktioner giver producenterne mulighed for at inspicere komplekse samlinger med høj nøjagtighed. Disse systemer bruger dybdeopfattelse og flere visningsvinkler til at detektere defekter, som traditionelle 2D -metoder ofte går glip af.
Mange brancher er afhængige af 3D AOI for deres mest krævende inspektionsopgaver. Teknologien understøtter højhastighedsproduktionslinjer, hvor tusinder af dele bevæger sig gennem inspektion hver time. Operatører modtager øjeblikkelig feedback, hvilket hjælper dem med at justere processer og opretholde kvalitetsstandarder.
Bemærk: 3D AOI opretholder inspektionshastigheden uden at ofre nøjagtighed, hvilket gør den ideel til miljøer med høj kapacitet.
Producenter vælger 3D AOI til flere kritiske applikationer:
· SMT- og SMD-samlebånd med høj densitet, hvor miniaturiserede og tætpakkede komponenter kræver præcis inspektion.
· Påvisning af defekter såsom forkert polaritet, forkert justering og manglende dele, som er vanskelige at identificere sig med 2D -systemer.
· Måling af loddemiddel og form, overvinde problemer som spekulære refleksioner og skygge, der begrænser 2D AOI.
· Kompensation for bestyrelsesgrænse og interreflektion, hvilket kan forårsage unøjagtigheder i 2D-inspektioner.
· Inspektion af komplekse bestyrelser i industrier med strenge kvalitetskrav, herunder forbrugerelektronik, bil- og rumfartssektorer.
3D AOI -systemer udmærker sig i miljøer, hvor pålidelighed ikke kan kompromitteres. Automotive- og rumfartsproducenter afhænger for eksempel af 3D -inspektion for at fange skjulte defekter, der kan føre til produktfejl. Forbrugerelektronikfirmaer bruger 3D AOI for at sikre, at enhver enhed opfylder høj ydeevne og sikkerhedsstandarder.
En typisk 3D AOI -arbejdsgang involverer scanning af brættet fra flere vinkler. Systemet opretter et detaljeret 3D -kort, der måler højden og volumenet for hver komponent og loddeforbindelse. Avancerede algoritmer analyserer disse data og markerer eventuelle afvigelser fra standarden. Operatører kan derefter gennemgå markerede genstande og tage korrigerende handlinger.
Fleksibiliteten i 3D AOI giver den mulighed for at tilpasse sig nye bestyrelsesdesign og udviklende fremstillingskrav. Efterhånden som elektroniske komponenter bliver mindre og mere komplekse, sikrer 3D -inspektion, at kvaliteten forbliver konsistent. Producenter drager fordel af reducerede falske opkald, forbedret defektdetektion og optimerede produktionsprocesser.
Tip: 3D AOI er det foretrukne valg for producenter, der har brug for præcis, pålidelig inspektion i hurtige, komplekse produktionsmiljøer.
Detektionsfunktioner indstiller grundlaget for ethvert automatisk optisk inspektionssystem. I 2D VS 3D AOI -sammenligningen tilbyder hver metode unikke styrker og svagheder. 2D AOI-systemer er afhængige af top-down-billeddannelse for at identificere defekter på overfladeniveau. Disse systemer udmærker sig ved at opdage manglende komponenter, polaritetsfejl og loddepasta forkert anvendelse. De kæmper dog med skjulte eller volumetriske defekter, fordi de mangler dybdeopfattelse.

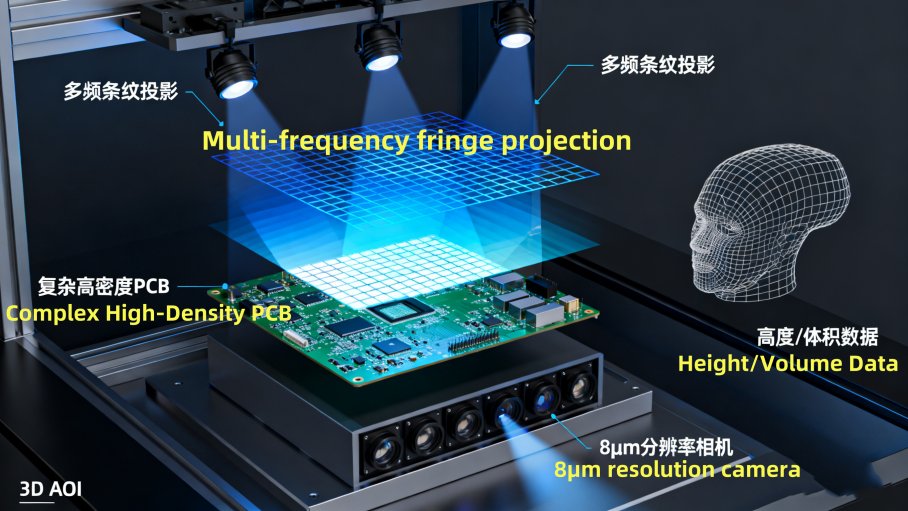

3D AOI-systemer bruger struktureret lys og flere kameraer til at skabe et tredimensionelt kort over brættet. Denne tilgang muliggør præcis måling af komponenthøjde, coplanaritet og loddemængde. Som et resultat registrerer 3D AOI problemer som løftede stifter, utilstrækkelig lodde og pakningskarpage - definerer, at 2D AOI ofte går glip af.
Følgende tabel fremhæver forskellene i falske positive hastigheder og defektdetektionsnøjagtighed:
AOI -systemtype | Falsk positiv sats | Nøjagtighed af defektdetektering | Bemærkninger om falske negativer |
Legacy 2D AOI (regelbaseret) | Op til ~ 50% | ~ 85–90% | Højere på grund af manglende dybdeinfo |
Ai-forbedret 3d aoi | Reduceret til under 10% (4–6%) | 97–99% | Lavere på grund af 3D -dybdedata |
3D AOI -systemer reducerer falske positiver markant og forbedrer den samlede defektdetektion. Producenter, der har brug for avancerede inspektionsfunktioner, vælger ofte 3D AOI for sin overlegne ydelse.
Bemærk: 3D AOI giver en mere omfattende inspektion ved at fange både overflade- og volumetriske defekter, hvilket gør den ideel til komplekse samlinger.
Hastighed og omkostninger spiller en kritisk rolle i valg af et AOI -system. 2D vs 3D AOI -systemer adskiller sig meget i disse områder. 2D AOI tilbyder hurtigere inspektionshastigheder og lavere initialinvesteringer. Disse systemer kræver mindre kompleks opsætning og minimal operatøruddannelse. Producenter kan indsætte 2D AOI hurtigt i miljøer med høj volumen.
3D AOI -systemer kræver en højere indledende købspris og mere specialiseret opsætning. Teknologien kræver kalibrering, løbende træning og større beregningskraft. Vedligeholdelsesomkostninger har også en tendens til at være højere på grund af systemkompleksitet. Imidlertid leverer 3D AOI forbedrede inspektionsfunktioner og kan reducere dyre defekter over tid.
Tabellen nedenfor sammenligner de samlede omkostninger til ejerskab og operationelle krav:
Aspekt | 2D AOI -systemer | 3D AOI -systemer |
Første købspris | Starter omkring $ 3.200 | Kan overstige $ 110.000 |
Årlige vedligeholdelsesomkostninger | $ 5.000 til $ 15.000 (nedre ende) | $ 5.000 til $ 15.000 (højere ende) |
Standardopsætning | Specialiseret opsætning, kalibrering og træning | |
Operationelle krav | Lavere kompleksitet | Højere kompleksitet, specialiseret viden |
ROI -overvejelse | Lavere omkostninger og vedligeholdelsesomkostninger | Højere omkostninger, men forbedret defektdetektion |
3D AOI-systemer kræver en større investering, men giver langsigtede fordele gennem forbedret defektdetektion og reduceret omarbejdning. Mindre producenter foretrækker muligvis 2D AOI for dets overkommelige priser og brugervenlighed.
Anvendelse af applikation afhænger af typen af trykt kredsløbsudvalg og de krævede inspektionsfunktioner. 2D vs 3D AOI -systemer tjener hver især forskellige produktionsbehov. 2D AOI fungerer bedst til enklere PCB-samlinger med for det meste funktioner på overfladeniveau. Disse systemer giver hurtig, omkostningseffektiv inspektion for standardtavler og tidlige stadier af SMT-linjen.
3D AOI udmærker sig i inspektion af komplekse samlinger, der kræver dybdemåling og coplanaritetskontrol. Teknologien identificerer defekter, der involverer komponenthøjde, loddevolumen og warpage. Industrier som bilindustrien, rumfart og medicinsk udstyr er ofte afhængige af 3D AOI for at opfylde strenge kvalitetsstandarder.
Tabellen nedenfor opsummerer hvilken AOI -type der passer til hver applikation:
AOI Type | Egnede PCB -samlingstyper | Nøgleinspektionsfunktioner | Ræsonnement |
2d aoi | Enklere PCB -samlinger med mindre komplekse 3D -funktioner | Defekter på overfladniveau såsom loddepasta forkert anvendelse, polaritetsfejl, manglende dele | Omkostningseffektiv og hurtig; Implementeret tidligt i SMT -linjen; begrænset til top-down billeddannelse |
3d aoi | Mere komplekse PCB -samlinger, der kræver dybde og coplanaritetskontroller | Defekter, der involverer komponenthøjde, volumen, coplanaritet såsom utilstrækkelig lodde, løftede stifter, pakken. | Bruger strukturerede lys- og multi-vinkelkameraer til præcis 3D-defektdetektion |
Tip: Producenter skal matche deres automatiserede optiske inspektionssystem til kompleksiteten af deres tavler og pålidelighedskravene i deres industri.
2D VS 3D AOI -beslutningen former effektiviteten af inspektion og den samlede kvalitet af færdige produkter. Ved at forstå styrkerne i hvert system kan producenter optimere deres inspektionsproces og opnå bedre resultater.
Hybrid AOI -systemer samler de bedste funktioner i både 2D- og 3D -inspektionsteknologier. Producenter bruger disse systemer til at tackle den voksende kompleksitet af moderne trykte kredsløbskort. Ved at kombinere to inspektionsmetoder i en maskine leverer hybrid AOI -systemer fleksible, effektive og omfattende kvalitetskontrol.
Hybrid AOI -systemer tilbyder flere vigtige fordele:
· 2D AOI leverer pålidelig billeddannelse af høj kvalitet til synlige komponenter . Det fungerer godt til at opdage enkle defekter og holder inspektionsomkostningerne lave.
· 3D AOI udvider inspektionsfunktioner til skjulte loddeforbindelser, højdemålinger og kompleks defektdetektion. Det finder problemer, som 2D AOI ikke kan se.
· Hybridsystemer anvender 2D AOI, hvor det er tilstrækkeligt og skift til 3D AOI til avanceret inspektion. Denne tilgang sparer tid og penge, mens den forbedrer dækning af defekt.
· Producenter kan inspicere produkter hurtigt og effektivt og matche inspektionsmetoden til de specifikke behov i hvert bestyrelsesområde.
Yamaha Motor's Yri-V Hybrid AOI-system demonstrerer, hvordan denne teknologi fungerer i praksis. YRI-V integrerer 2D- og 3D-inspektion med et 4-retning vinkelkamera og en 8-retning 3D-projektor. Denne opsætning opnår branchens førende inspektionshastighed og præcision. Systemet udmærker sig ved at inspicere ultra-små, fine pitch-komponenter og spejloverfladefinish, som er vanskelige for traditionelle AOI-systemer. AI-drevet automatisering i YRI-V forenkler oprettelse af inspektionsdata og tuning. Operatører har brug for mindre specialiseret dygtighed, hvilket gør systemet lettere at bruge. Hybridmetoden understøtter hurtig, præcis inspektion af forskellige og komplekse PCB -komponenter. Det opfylder kravene fra moderne SMT -produktion, hvor bestyrelser er mindre, tættere og mere funktionelle end nogensinde før.
Tip: Hybrid AOI -systemer hjælper producenterne med at balancere hastighed, omkostninger og inspektionsnøjagtighed. De giver en praktisk løsning til 2D VS 3D AOI -udfordringen i dagens elektronikindustri.
Hybrid AOI -systemer udvikler sig fortsat. Efterhånden som PCB'er bliver mere komplekse, vil disse systemer spille en større rolle i at sikre produktkvalitet og pålidelighed. Producenter, der investerer i hybrid AOI, får fleksibiliteten til at tilpasse deres inspektionsstrategi, når teknologien skrider frem.

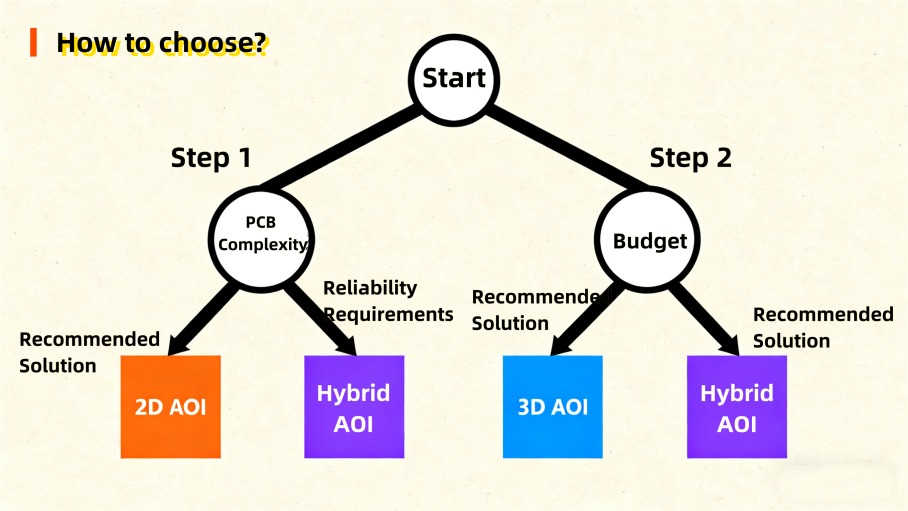

Board Complexity spiller en central rolle i valg af det rigtige AOI -system til enhver trykt kredsløbsudvalg. Efterhånden som antallet af komponenter, densitet og brug af avancerede pakketeknologier stiger, har producenterne brug for inspektionsdata, der er både pålidelige og gentagne. Enkle plader med for det meste komponenter på overfladeniveau drager fordel af 2D AOI . Disse systemer bruger top-down billeddannelse til at kontrollere for manglende dele og lodningsfejl. De tilbyder hurtig inspektion og omkostningsbesparelser, hvilket gør dem ideelle til højvolumen PCB-produktion.
Når kompleksiteten stiger, står 2D AOI imidlertid over for udfordringer. Skygger, belysningsvariationer og manglen på dybdeinformation begrænser dens effektivitet. Komplekse PCB'er har ofte miniaturiserede komponenter, tætte layouts og flerlags design. I disse tilfælde bliver 3D AOI vigtig. 3D AOI -systemer bruger flere kameraer eller laserteknologi til at fange højde og volumendata . Dette giver dem mulighed for at opdage defekter som Warping, Løftede kundeemner og coplanaritetsspørgsmål - problemerne, som 2D AOI ikke kan se.
Producenter i brancher som bilindustri og industriel elektronik er afhængige af 3D AOI for komplekse bestyrelser. Disse systemer leverer omfattende måledata, der opfylder IPC-610-standarderne. Dette muliggør tidlig påvisning af procesdrift og understøtter nul-defekt mål.
AOI -system | Minimum bestyrelseskompleksitet håndteres typisk | Maksimal brætkompleksitet håndteres typisk |
2d aoi | Enklere plader med inspektioner på overfladeniveau; effektiv til at detektere manglende komponenter og lodningsfejl; prioriterer hastighed og omkostningseffektivitet | Mindre komplekse plader uden volumetriske eller højdekroperede defekter; Generelt ikke egnet til flerlags eller højdensitetsplader |
3d aoi | Plader, der kræver volumetrisk inspektion inklusive højde måling; Velegnet til at detektere komplekse defekter som løftede kundeemner og coplanaritetsproblemer | Høj densitet, flerlag og komplekse kortlayouts, der kræver detaljeret 3D-defektdetektion; Brugt i bil- og industrielle elektronik sektorer |
TIP: For høj densitet, flerlag eller miniaturiserede PCB'er giver 3D AOI måleenøjagtigheden og defektdetektionen, der er nødvendig for pålidelig inspektion.
Pålidelighedskravene er forskellige på tværs af brancher og påvirker direkte AOI -udvælgelse. Sektorer som bilindustri, rumfart og medicinsk udstyr kræver de højeste niveauer af produktpålidelighed. På disse felter kan selv en enkelt defekt føre til dyre tilbagekaldelser eller sikkerhedsproblemer. AOI -systemer skal levere ensartede, nøjagtige inspektionsresultater for at opfylde strenge kvalitetsstandarder.
Flere faktorer former pålidelighed i AOI -valg :
Faktor | Forklaring |
Type inspektion | Bestemmer, om AOI inspicerer på bestyrelsen, komponenten eller SMT -niveauet, matchende industribehov. |
Billedopløsning | Høj opløsning er kritisk for at detektere små defekter, der er almindelige i sektorer med høj pålidelighed. |
Inspektionshastighed | Skal matche produktionsskalaen; Høj gennemstrømning er nødvendig uden manglende defekter. |
Automationsfunktioner | Automation reducerer menneskelig fejl og understøtter ensartet kvalitet i kritiske industrier. |
Nøjagtighed og pålidelighed | Grundlæggende for at opfylde strenge standarder og sikre konsistensen af mangel på defekt. |
Integration med andre systemer | Sømløs integration understøtter komplekse produktionslinjer, der er typisk i bilindustrien/rumfarten. |
Eftersalgsstøtte | Løbende støtte sikrer langsigtet pålidelighed i krævende sektorer. |
AOI -systemer muliggør tidlig fejldetektion, hvilket reducerer dyre produktionsfejl og forbedrer pålideligheden af elektroniske enheder. Avancerede AOI -teknologier, herunder AI- og 3D -billeddannelse, tilpasser sig komplekse PCB -design og lavere defekthastigheder. F.eks. Kan AOI-udstyr reducere defekthastighederne fra 2% til 0,5% ved at automatisere inspektioner, der ellers ville være manuel og tidskrævende. Denne forbedring af defektdetektion fører til højere produkt pålidelighed og kundetilfredshed.
Bemærk: Valg af det rigtige AOI-system til industrier med høj pålidelighed sikrer, at hver trykt kredsløbskortmontering opfylder de strengeste kvalitetsstandarder.
Budgettet er stadig en vigtig overvejelse, når man vælger mellem 2D og 3D AOI -systemer. 2D AOI tilbyder en lavere initial investering og reducerede vedligeholdelsesomkostninger. Disse systemer passer producenterne fokuseret på højvolumen, omkostningsfølsom PCB-produktion. De giver hurtig inspektion for enklere bestyrelser og hjælper virksomheder med at kontrollere udgifter.
3D AOI -systemer kræver en højere forhåndsinvestering. Den avancerede billeddannelsesteknologi og softwarefunktioner tilføjer omkostningerne. Vedligeholdelse og operatøruddannelse øger også udgifterne. Imidlertid leverer 3D AOI langsigtet værdi ved at reducere defekthastigheder og forbedre produktets pålidelighed. For komplekse PCB betaler investeringen i 3D AOI ofte gennem færre fejl og mindre omarbejdning.
Producenter bør veje de samlede ejerskabsomkostninger mod fordelene ved forbedret inspektionsnøjagtighed. Valg af AOI -udstyr baseret på produktionsvolumen, produktkompleksitet og pålidelighedsmål sikrer, at systemet opfylder både budget- og kvalitetskrav. Korrekt træning og regelmæssig vedligeholdelse hjælper med at maksimere afkastet på investeringen.
Tip: For producenter med begrænsede budgetter og enkle tavler tilbyder 2D AOI en praktisk løsning. For dem, der producerer kompleks elektronik eller kræver høj pålidelighed, kan investering i 3D AOI føre til betydelige langsigtede besparelser.
At vælge et AOI -system handler ikke kun om at imødekomme dagens inspektionsbehov. Producenter skal også overveje, hvordan deres investering vil fungere, efterhånden som teknologi- og industrikrav udvikler sig. Elektronikindustrien bevæger sig fortsat mod større miniaturisering, højere komponentdensitet og strengere kvalitetsstandarder. Disse tendenser skubber AOI-systemer til at levere mere nøjagtige, pålidelige og datarige inspektioner.
2D AOI -systemer er afhængige af billedsammenligning og kontrast. Denne tilgang fungerer godt til enkle tavler, men kæmper med komplekse eller miniaturiserede komponenter. Som et resultat producerer 2D AOI ofte højere falske opkalds- og flugtpriser. Quasi-3D eller 2,5D-systemer tilbyder nogle forbedringer, men står stadig over for lignende begrænsninger. I modsætning hertil bruger ægte 3D AOI-systemer målebaseret inspektion. De leverer nøjagtige data om komponenthøjde, loddefugtevolumen og coplanaritet. Dette reducerer falske opkald og slipper ud, hjælper producenterne med at optimere processer og bevæge sig tættere på nul-defekt produktion. For virksomheder, der sigter mod fremstilling af høj kvalitet, giver investering i 3D AOI ofte mening, selv med højere forhåndsomkostninger.
Tabellen nedenfor opsummerer nøglefaktorer, der påvirker fremtidssikre AOI-beslutninger:
Aspekt | Oversigt |
Chauffører | Miniaturisering, kompleks elektronik, efterspørgsel efter nul-defekt produkter, vækst i bilindustrien/medicinske sektorer |
Udfordringer | Høje indledende omkostninger og kompleksitet af 3D AOI, behov for specialiseret programmering, løbende opdateringer |
Muligheder | AI/ml integration for bedre defektdetektion, udvidelse til avanceret emballage, brugervenlige grænseflader |
Fremtidige tendenser | Skift til ægte 3D AOI, AI/ML for forudsigelig analyse, inline-inspektion i realtid, digital MES/ERP-integration, bæredygtighedsfokus |
Regionale markedstendenser | Asien-Stillehavet fører i volumen; Nordamerika/Europa fokuserer på sektorer med høj værdi, høj pålidelighed |
Investeringsbegrundelse | 3D AOI reducerer falske opkald, giver pålidelige data, understøtter industri 4.0, vigtig for premiumfremstilling |
Tip: Producenter, der planlægger for fremtiden, skal se efter AOI-systemer, der understøtter AI og maskinlæring, realtidsdataintegration og kompatibilitet med digitale fremstillingssystemer.
Efterhånden som AOI -teknologien skrider frem, vil systemer med fleksibel software, modulær hardware og stærk leverandørstøtte lettere tilpasse sig nye krav. Virksomheder bør også overveje lette softwareopdateringer, muligheden for at håndtere nye komponenttyper og systemets integration med fabriksdatanetværk. At vælge et fremtidsklar AOI-system hjælper producenterne med at forblive konkurrencedygtige, når industristandarder og kundeforventninger stiger.
Producenter skal vælge 2D AOI for effektiv, omkostningseffektiv inspektion af enkle PCBA-samlinger, mens 3D AOI passer til komplekse bestyrelser med streng kvalitetskrav, . der tilpasser AOI-teknologi med inspektionsbehov , produktkompleksitet og budgettet sikrer optimale resultater. Virksomheder drager fordel af at konsultere AOI -leverandører, gennemføre forsøg og gennemgå systemkalibrering og støtte, før de afslutter beslutninger. Gennemgang af sammenlignings- og beslutningsguiden hjælper med at sikre, at de valgte løsninger matcher produktionskrav.
2D AOI inspicerer tavler ved hjælp af flade billeder fra en enkelt vinkel. 3D AOI bruger flere vinkler og struktureret lys til at måle højde og volumen, hvilket påvisning af mere komplekse defekter.
2D AOI kan ikke opdage skjulte loddeforbindelsesproblemer. Det inspicerer kun synlige overflader. 3D AOI giver dybdeinformation og kan identificere skjulte eller volumetriske defekter.
2D AOI fungerer bedst til højhastighedsproduktion med høj volumen. Det tilbyder hurtigere inspektion og lavere omkostninger. 3D AOI passer langsommere linjer med komplekse tavler.
3D AOI -systemer har brug for mere vedligeholdelse og kalibrering. Deres avancerede kameraer og software kræver regelmæssige opdateringer. 2D AOI -systemer har enklere vedligeholdelse.
AOI -systemer fanger defekter tidligt i processen. De forhindrer, at defekte tavler går videre. Dette reducerer omarbejdet, sænker omkostningerne og forbedrer den samlede produkt pålidelighed.
Hybrid AOI -systemer kombinerer styrkerne ved både 2D og 3D -inspektion. De tilbyder fleksibel, omfattende dækning. Producenter med varieret bordkompleksitet ser ofte stærke afkast fra hybridsystemer.
Operatører har brug for grunduddannelse til 2D AOI. 3D AOI og hybridsystemer kræver mere avancerede færdigheder, herunder kalibrering og softwarebrug. Mange leverandører leverer træningsprogrammer.
De fleste moderne AOI -systemer understøtter integration med MES eller ERP -software. Dette tillader deling af data i realtid og processtyring, understøttende industri 4.0-initiativer.
