ICT- AI-5146W |DIP On-line Dual Side AOI Inspection Optical System Machine

Del til:

I.C.T- AI-5146W |DIP On-line Dual Side AOI Inspection Optical System Machine

I.C.T- AI-5146W |DIP On-line dobbeltsidet AOI-inspektion Optisk systemmaskine (efter THT-lodning).I.C.T DIP dobbeltsidet AOI optager bordbilleder i realtid med industrielt farvekamera med høj præcision.Vedtag Convolutional Neural Network (CNN) algoritme til at behandle billeder.Bedømme defekter af komponenter intelligent.

Model:
I.C.T-AI-5146W
Mærke:
I.C.T

Tilgængelighedsstatus:

Antal:



Forhøre Læg i kurv

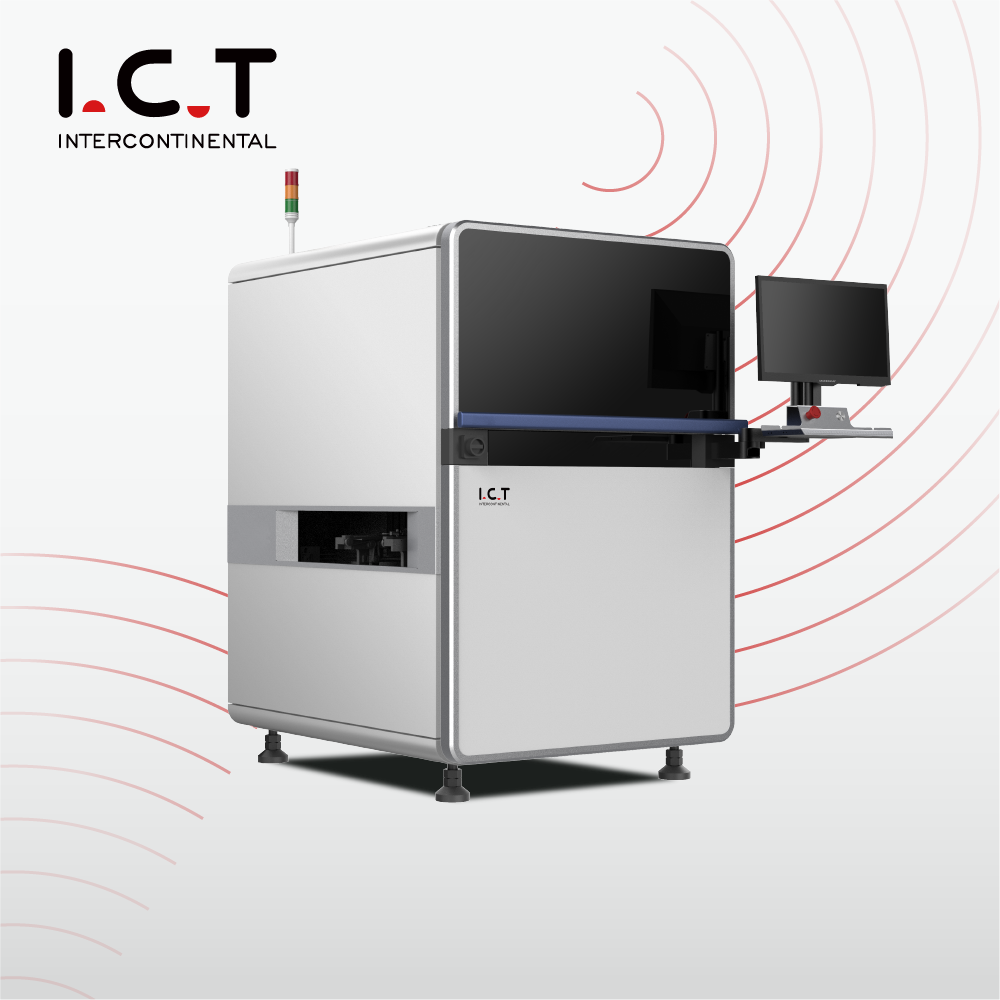

I.C.T- AI-5146W | DIP On-line Dual Side AOI Inspection Optical System Machine

Oversigt

DIP On-line Dual side AOI AI-5146W (Efter THT-lodning)

Indledning:

DIP On-line dobbeltsidet AOI AI-5146W (Efter THT-lodning)

I.C.T DIP dobbeltsidet AOI optager bordbilleder i realtid med industrielt farvekamera med høj præcision. Vedtag Convolutional Neural Network (CNN) algoritme til at behandle billeder. Bedømme defekter af komponenter intelligent.

Funktioner af DIP On-line Dual Side AOI Inspection Optical System:

1. On-line DIP dobbeltsidet AOI til plug-in efter lodning.

2.Høj inspektionshastighed og lav falsk alarmfrekvens, kontroller automatisk farveringmodstand, kondensator, diode, fatning osv.

3. Fejltype: forkert del, manglende del, omvendt polaritet og andre defekter i DIP-elementet.

4.Størrende erektion uden ændring af produktionslinje.

5.Simplified programmering flow, meget enkel grænseflade. Understøtte batch-modificerende parametre med en-tast.

6.Centraliseret kontrol. Sammenkobling mellem flere udstyr.

7. Realtidsinspektion uden at stoppe brættet.

8. Let at flytte, justerbar højde og bredde.

9. Lokaliser fejl hurtigt og kan kontrollere produktionslinjen.

10.PCBA dimensioner: Maksimum 400*300mm (12MP) / Maksimum 520*380mm (31MP) Flere valgbare muligheder.

11. Data er sporbare. Support SPC-alarm, LOG automatisk indsamlings- og opbevaringsfunktion, NG-advarsels-/alarmfunktion, fjernprogrammering og fejlfinding.

Fordel ved DIP On-line Dual Side AOI Inspection Optical System:

DIP On-line Dual Side AOI Inspection Optisk System

Deep Learning Algoritme

I.C.T AOI ved at anvende deep learning algoritme, big data optimering og intelligent minimalistisk programmering i industriel inspektion, muliggør I.C.T intelligent bedømmelse ved et-klik automatisk identifikation af komponenter og loddeforbindelser og adresserer dermed de to store smertepunkter

af traditionelle algoritmer, nemlig lang programmeringstid og høj falsk alarmrate.

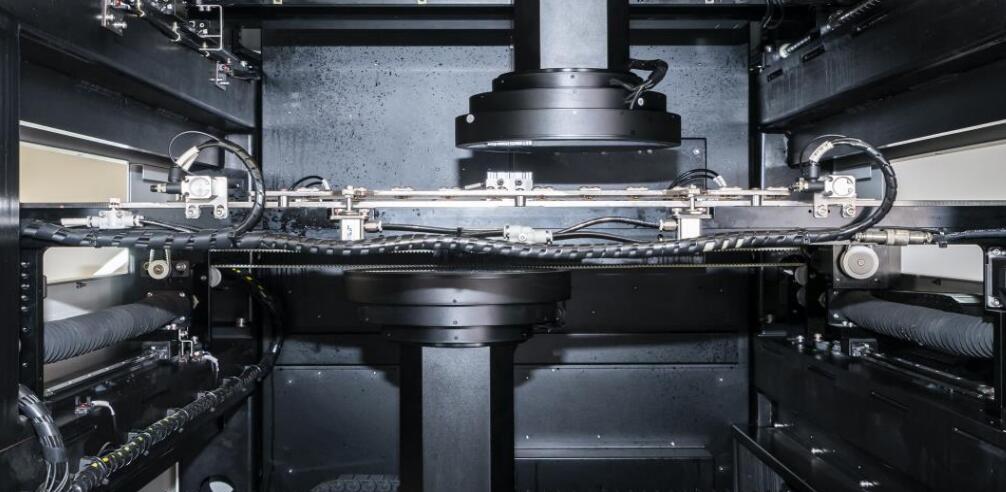

Hurtig inspektionshastighed

1.I.C.T AOI Genetisk algoritme-stiplanlægning

2. Mindre antal FOV, Spring intelligent positioner over uden svejsninger. Reducer antallet af FOV og øg effektiviteten

3. Fotograferingsvejen er kortere. Reducer stort spændvidde FOV-spring for yderligere at spare tid.

4. Mere passende billeddannelsesposition, undgå loddeforbindelse ved FOV-samling for at garantere testresultater.

5.GPU-billede parallel behandling, hurtigere datakørselshastighed.

MES System Data Rapport

1.Kamera læser automatisk kode (stregkode og QR-kode).

2.Fuldstændige data, herunder overordnede statistiske data og alle inspektionsoplysninger for hvert inspiceret bord.

3.Support one-key eksport, som er praktisk til sporing. Data kan effektivt anvendes i MES-systemet.

Specifikation af DIP On-line Dual Side AOI Inspection Optical System:

Model	I.C.T DIP On-line Dual side AOI AI-5146W (Efter THT-lodning)	I.C.T DIP On-line dobbeltsidet AOI AI-5146WL (Efter THT-lodning)
FOV	52,6*44 mm
Opløsning	21,5 um
Kamera	5M
Inspektionshastighed	0,23 sek/FOV
PCB Højde	Top: 75 mm, bund: 75 mm
PCB tykkelse	0,3 ~ 6,0 mm
PCB kant	3,0 mm
PCB Warpage	±3,0 mm
PCB vægt	Max: 10 kg
Transportør højde	750&900±20 mm
Med justering	Manuel & Auto
Transportør retning	L ~R eller R ~L
Magt	AC220 50/60Hz,5A
Nominel effekt	520W
Meddelelse	SMEMA
Vægt	890 kg	100 kg
Dimension	L1050B1335H1650mm	L1050B1535H1650mm
